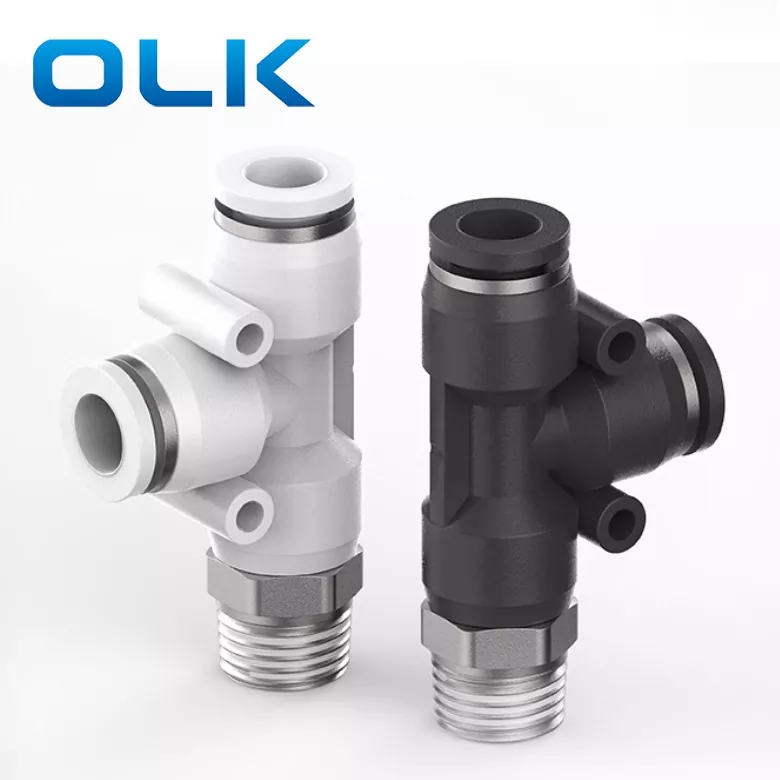

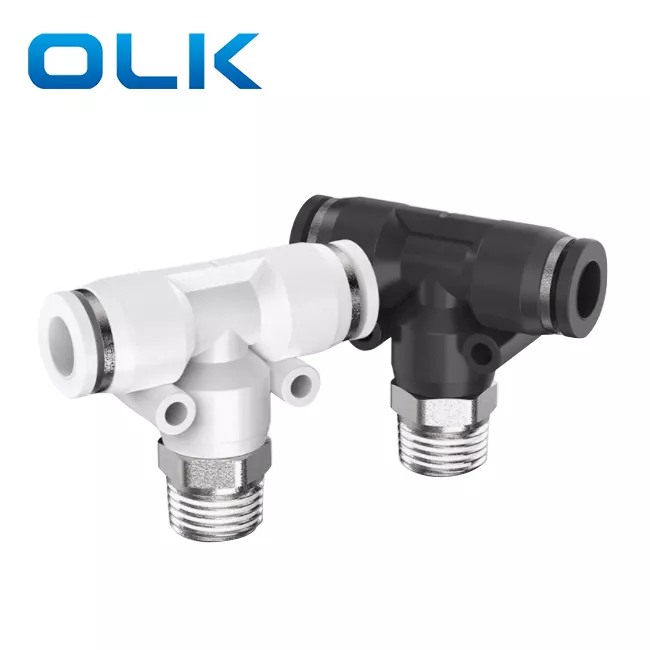

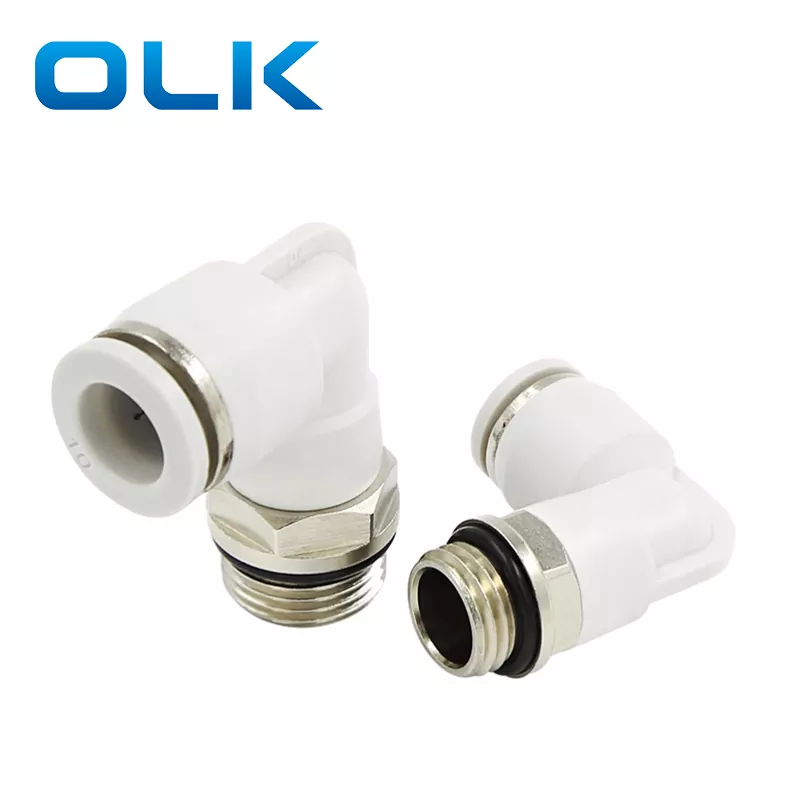

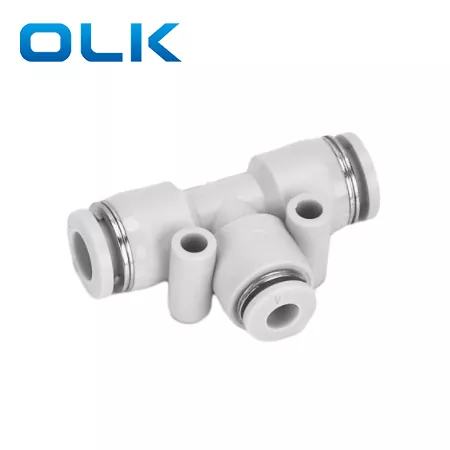

Greitas prijungimo vamzdžio montavimas leidžia saugiai sujungti tiesiog stumdami vamzdį.
Norėdami nuimti vamzdelį, pirmiausia tolygiai pastumkite išleidimo rankovę į vidų, kad atidarytumėte spyruoklinę kolekciją, o tada vamzdį galima lengvai ištraukti.
Greito jungties vamzdžių jungiamosios detalės naudojamos pneumatinėje TYBE sistemoje
Pneumatinės vamzdžių jungiamosios detalės su įvairiais tipais gali atitikti visus pneumatinės vamzdžių sistemos neeedus
Net įdiegus vamzdžio kryptį galima laisvai pakeisti

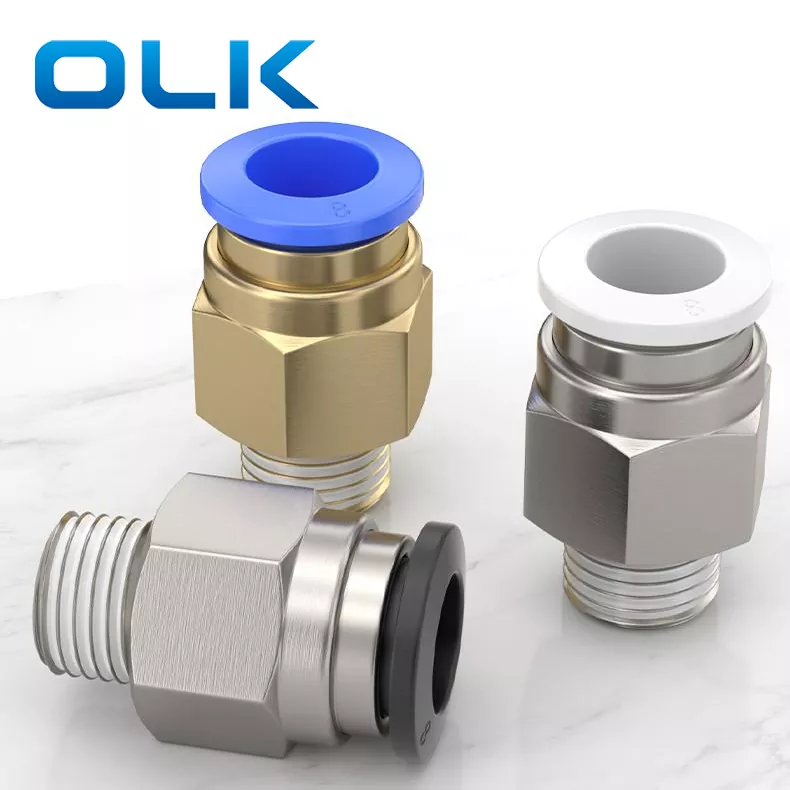

Nikeliuotas žalvario korpusas yra atsparus korozijai ir anti-deformacijai
Visi R ir NPT sriegiai klijai turi sandarinimo efektą.
Visi tiesūs siūlai yra standartiniai žiedai.
Sriegių specifikacijos palyginimo lentelė pneumatinėms jungiamoms detalėms
| 55 ° kūgio vamzdžio sriegis | |||||
| Kodas | 01 | 02 | 03 | 04 | 06 |
| Siūlas | R1/8 | R1/4 | R3/8 | 1/2 | R3/4 |
| 55 ° tiesus vamzdžio sriegis | |||||
| Kodas | G01 | G02 | G03 | G04 | G06 |
| Siūlas | G1/8 | G1/4 | G3/8 | G1/2 | G3/4 |
| Metrinės sriegis | |||||
| Kodas | M3 | M5 | M6 | ||
| Siūlas | M3x0.5 | M5x0.8 | M6x1.0 | ||
| 60 ° kūgio vamzdžio sriegis | |||||
| Kodas | N01 | N02 | N03 | N04 | N06 |
| Siūlas | NPT1 / 8 | NPT1 / 4 | NPT3/8 | NPT1 / 2 | NPT3/4 |
| Vieningas smulkiojo žingsnio siūlas | |||||
| Kodas | U10 | ||||
| Siūlas | 10-32UNF | ||||
Pastaba: „OLK Pneumatic“ montavimas pagal numatytuosius nustatymus siunčiamas su kūgių sriegiais. Jei reikalingi kiti gijų tipai (pvz., Parallel, Metric, NPT ir kt.), Pateikdami užsakymą, praneškite savo OLK pardavimo komandai.
Bendrieji gijos ir siūlų standartai, skirti greitam prijungimo vamzdžių montavimui
| Sriegio tipas | Sriegio kodas | Sriegio forma | Sriegio kampas (α) | Atitikimo tipas | Standartai | Standartinis kodas | Standartinė organizacija |
| BSPP (cilindrinis, nelipimas) | G | Vidinis/išorinis | 55 ° | Lygiagrečiai/lygiagrečiai | ISO 228-1 2003 | ISO | ISO - Tarptautinė standartizacijos organizacija |
| BSPP | Vidinis/išorinis | 55 ° | Lygiagrečiai/lygiagrečiai | GB/T 7307 2001 | GB | SAC - Kinijos standartizacijos administracija | |
| Pf | Vidinis/išorinis | 55 ° | Lygiagrečiai/lygiagrečiai | BS 228-1 2003 | BS | BSI - Britanijos standartų įstaiga | |
| JIS B 0202 | JIS | JISC - Japonijos pramonės standartų komitetas | |||||
| KS B 0221 | Ks | KATS - Korėjos technologijos ir standartų agentūra | |||||
| BSPT (smailėjantis, sandarinimas) | Rp | Vidinis | 55 ° | Kūginė/lygiagreti | ISO 7-1 | ISO | ISO - Tarptautinė standartizacijos organizacija |
| RC | Vidinis | Kūginė/lygiagreti | GB/T 7306-1987 | GB | SAC - Kinijos standartizacijos administracija | ||
| R | Išorinis | Kūginė/lygiagreti | BS 21 1985 m | BS | BSI - Britanijos standartų įstaiga | ||
| Bspt | Vidinis/išorinis | 55 ° | Smailėjantis/smailėjantis | JIS B 0203 | JIS | JISC - Japonijos pramonės standartų komitetas | |
| Pt | Vidinis/išorinis | Smailėjantis/smailėjantis | KS B 0222 | Ks | KATS - Korėjos technologijos ir standartų agentūra | ||
| NPSC (Amerikos vidinis) | NPSC | Vidinis | 60 ° | Kūginė/lygiagreti | ANSI B1.20.11983 | Ansi | ANSI - Amerikos nacionalinis standartų institutas |
| GB/T 12716-2002M | GB | SAC - Kinijos standartizacijos administracija | |||||
| NPT (amerikietiška kūginė) | Npt | Vidinis/išorinis | 60 ° | Smailėjantis/smailėjantis | ANSI B1.20.11983 | Ansi | ANSI - Amerikos nacionalinis standartų institutas |
| GB/T 12716-2002M | GB | SAC - Kinijos standartizacijos administracija | |||||
| Metrinės sriegis | M | Vidinis/išorinis | 60 ° | Lygiagrečiai/lygiagrečiai | ISO 261-1998 | ISO | ISO - Tarptautinė standartizacijos organizacija |
| GB/T 1193-2003 | GB | SAC - Kinijos standartizacijos administracija |

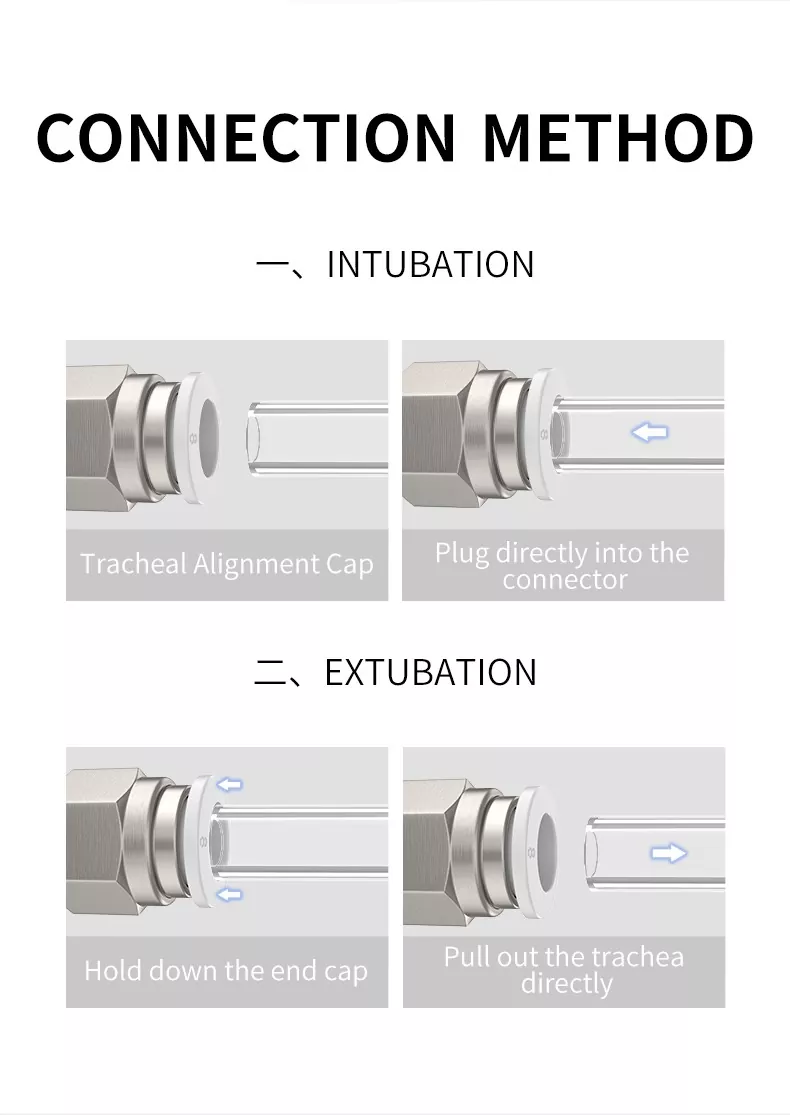

1. Norėdami patvirtinti, kad galutinis žarnos skerspjūvis yra vertikalus, žarnos išoriniame perimetre nėra įbrėžimų. Žarna nėra elipsinė.
2. Būtinai patvirtinkite, kad žarna įkišama į žarnos galą. Kitaip tariant, yra oro nutekėjimas.
3. Būtinai patvirtinkite, kad žarna nebus ištraukta, kai įterpta žarna.
1. Prieš atjungdami vamzdelį, būtinai patvirtinkite, kad slėgis vamzdžio viduje yra „0“.
2. Tolygiai paspauskite išleidimo žiedą prie apačios ir ištraukite vamzdį. Jei išleidimo žiedas nėra paspaudžiamas į vietą, vamzdis gali būti neištrauktas arba gali būti įtemptas. Vamzdžių šiukšlės gali likti vamzdžio montavimo viduje.
