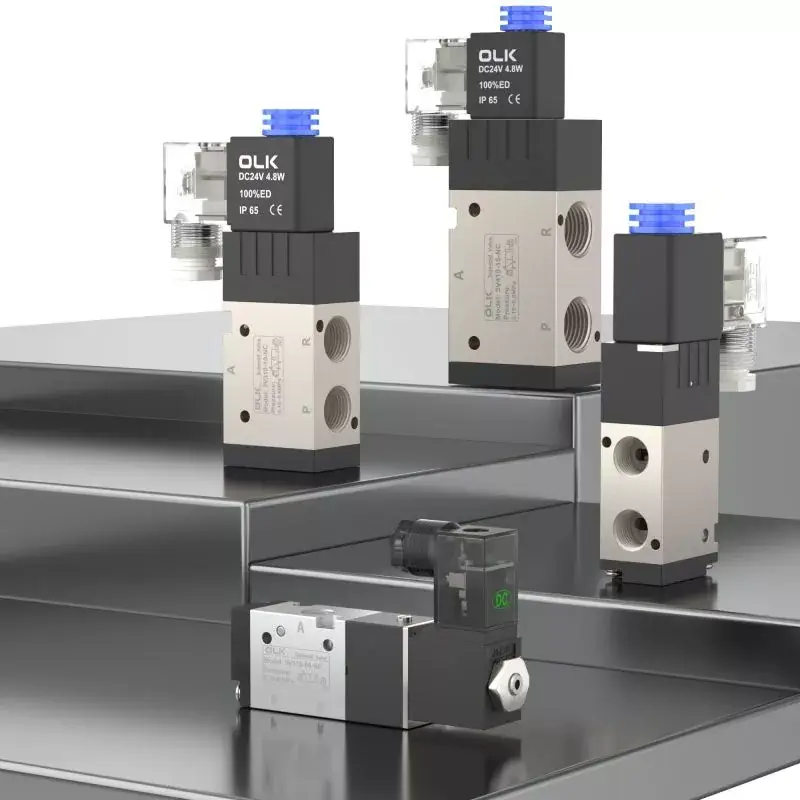

Ouleikai (OLK) 3V serijos solenoidinis vožtuvas, 3 krypčių, priklauso pilotuojamų solenoidinių kryptinių vožtuvų kategorijai, pasižymintis greitu atsaku ir patikimu veikimu, tinkamas vieno veikimo cilindrams valdyti. Vožtuvo korpusas pagamintas iš korozijai atsparaus, aukštai temperatūrai atsparaus aliuminio lydinio, todėl tinkamas naudoti įvairiose atšiauriose aplinkose.
Jis gali būti suderintas su pramoninės automatikos scenarijais, tokiais kaip skysčių valdymas ir konversija įvairiose automatizuotose gamybos linijose, pneumatinė įranga, medicinos prietaisai ir kt.
SIMBOLIS:
Užsakymo kodas
3V
1
10
6
NE
A
Modelis
Kodas
Vožtuvo tipas
uosto dydis
Veiksmo tipas
Įtampa
Ne: Din tipas
3V:2 padėtis 3 krypčių solenoidinis vožtuvas
1:100 serija
10: vienpusio veikimo solenoidinis vožtuvas 3/2 krypčių
M5: M5
NE: įprastai uždaryta
AC220V
L: linijos tipas
2:200 serija
20: dvigubo veikimo solenoidinis vožtuvas 3/2 krypčių
06:G1/8
NE: įprastai atidaryta
AC110V
3:300 serija
08:G1/4
AC24V
4:400 serija
10:G3/8
AC36V
15:G1/2
DC12V
DC24V
1. Tiesioginio veikimo konfigūracija, reaguojantis perjungimas;
2. Galimos parinktys normaliai uždariems ir paprastai atviriems tipams;

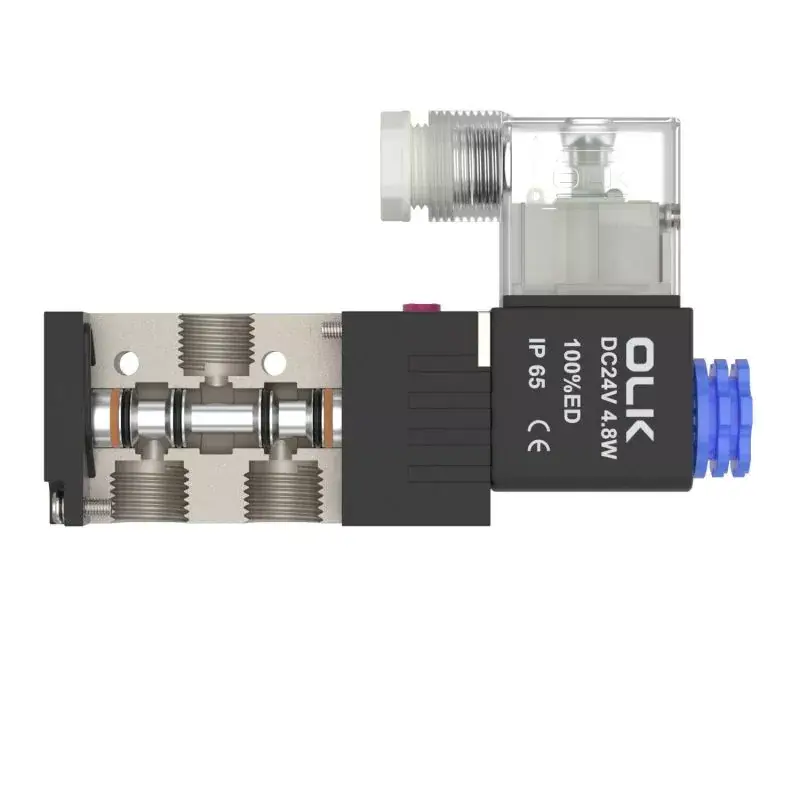

3. Koaksialinė uždarymo struktūra, puikus sandarinimas, didelis srautas;
4. Nereikia tepti alyva;
5. Įrengtas rankinis įrenginys, kad būtų lengva įdiegti ir derinti;
6. Galima pasirinkti kelias standartines įtampos klases.
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
Piloto tipas |
|
pozicijų skaičius |
Dviejų pozicijų, trijų krypčių |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0,15–0,8 (21–114) |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Korpuso medžiaga |
aliuminio lydinys |
|
Standartinė įtampa |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Naudokite įtampos diapazoną |
kintamoji srovė: ± 15 % DC: ± 10 % |
|
apsaugos lygis |
IP65 (DIN40050) |
|
atsparumo karščiui laipsnis |
B klasė |
|
Ryšio tipas |
DIN lizdo tipas, lizdo tipas |
|
Sužadinimo laikas |
0,05 sekundės ar mažiau |
|
modelis |
Prievado skersmuo |
Darbinė temperatūra °C |
MAX veikimo dažnis |
Srauto skerspjūvio plotas mm² (CV vertė) |
energijos suvartojimas |
|
3V110-M5 |
M5 |
-20-70 |
5 kartus per sekundę |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V120-M5 |
M5 |
-20-70 |
5 kartus per sekundę |
5,5 (0,31) |
AC: 3VA DC: 3W |
|
3V110-06 |
G1/8 |
-20-70 |
5 kartus per sekundę |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3V120-06 |
G1/8 |
-20-70 |
5 kartus per sekundę |
12,0 (0,67) |
AC: 3VA DC: 3W |
|
3V210-06 |
Įsiurbimas=išėjimas=G1/8 |
-20-70 |
5 kartus per sekundę |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3V220-06 |
Įsiurbimas=išėjimas=G1/8 |
-20-70 |
5 kartus per sekundę |
14,0 (0,78) |
AC: 6VA DC: 4,8W |
|
3V210-08 |
Įsiurbimas=išėjimas=G1/4 |
-20-70 |
5 kartus per sekundę |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3V220-08 |
Įsiurbimas=išėjimas=G1/4 |
-20-70 |
5 kartus per sekundę |
16,0 (0,89) |
AC: 6VA DC: 4,8W |
|
3V310-08 |
Įsiurbimas=išėjimas=G1/4 |
-20-70 |
5 kartus per sekundę |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V320-08 |
Įsiurbimas=išėjimas=G1/4 |
-20-70 |
5 kartus per sekundę |
25,0 (1,39) |
AC: 6VA DC: 4,8W |
|
3V310-10 |
Įsiurbimas=išėjimas=G3/8 |
-20-70 |
5 kartus per sekundę |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V320-10 |
Įsiurbimas=išėjimas=G3/8 |
-20-70 |
5 kartus per sekundę |
30,0 (1,67) |
AC: 6VA DC: 4,8W |
|
3V410-15 |
Įsiurbimas=išėjimas=G1/2 |
-5-60 |
3 kartus per sekundę |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
|
3V420-15 |
Įsiurbimas=išėjimas=G1/2 |
-5-60 |
3 kartus per sekundę |
50,0 (2,79) |
AC: 6VA DC: 4,8W |
