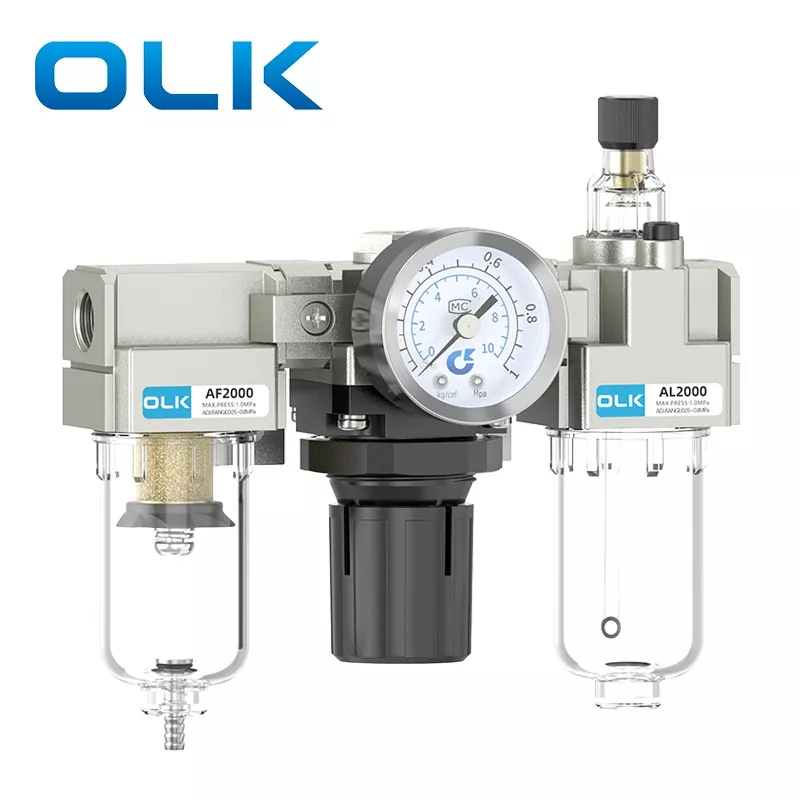

SMC tipo kintamosios srovės FRL įrenginys

SMC tipo kintamosios srovės FRL įrenginio savybės ir dizainas:

Savaime užsifiksuojantis reguliavimas: turi slėgio savaiminio užsifiksavimo mechanizmą. Nustatę norimą slėgį, tiesiog paspauskite rankenėlę žemyn, kad ją užfiksuotumėte. Tai neleidžia pakeisti nustatyto slėgio dėl išorinių vibracijų ar atsitiktinio kontakto.

Universalus drenažas: galima pasirinkti tiek rankinį, tiek automatinį vandens nuleidimą, kad atitiktų skirtingas darbo sąlygas. Skaidrus dubuo leidžia lengvai stebėti vandens lygį.

Didelio tikslumo matuoklis: aprūpintas didelio tikslumo manometru, užtikrinančiu aiškius, tikslius rodmenis ir sistemos slėgio stebėjimą realiuoju laiku.

SMC tipo kintamosios srovės FRL įrenginio įspėjimas:

Patikrinkite srauto kryptį: prieš montuodami patikrinkite oro srauto kryptį! Vožtuvo korpuso viršuje yra srauto krypties ženklai (rodyklės arba IN/OUT). Diegdami griežtai laikykitės šių rodiklių. Sumontavus atvirkštine tvarka, sukels gedimas arba nutekėjimas.

Reguliari priežiūra: reguliariai tikrinkite vandens lygį dubenyje ir išleiskite jį, jei naudojate rankinį išleidimo tipą. Įpilkite tepalo alyvos, kai jos mažai (rekomenduojama ISO VG32 turbinų alyva).

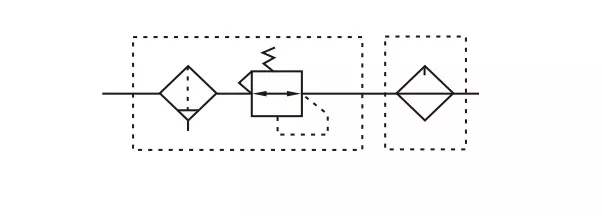

SMC tipo kintamosios srovės FRL vieneto simbolis:

Slėgio matuoklio angos serija

SMC tipo kintamosios srovės FRL įrenginio diegimo veiksmai:

Pirmiausia sumontuokite jungtis apvyniota PTFE juosta ir manometru

2. Vadovaukitės rodyklės kryptimi: kairėje pusėje yra oro įsiurbimo anga, o dešinėje - oro išleidimo anga.

3. Prijunkite oro vamzdelius prie atitinkamų jungiamųjų detalių abiejuose galuose

4. Pakelkite slėgio reguliavimo veržlę į viršų ir pasukite, kad reguliuotumėte slėgį; Sukant pagal laikrodžio rodyklę padidėja oro srautas, o sukant prieš laikrodžio rodyklę sumažėja oro srautas

5. Nustatykite norimą oro slėgį, tada paspauskite reguliavimo veržlę žemyn, kad užfiksuotumėte orą

6. Jei reikia degalų, atsukite alyvos įtaiso varžtą

7. Į alyvos įleidimo angą įpilkite pneumatinės priežiūros alyvos arba turbinos alyvos (įsitikinkite, kad pneumatinė alyva neviršija ant puodelio nurodytos alyvos lygio linijos)

8. Įpylę pneumatinės alyvos, priveržkite veržlę šešiakampiu veržliarakčiu

9. Alyvos tiekimą reguliuokite sukdami: pagal laikrodžio rodyklę padidina alyvos srautą, prieš laikrodžio rodyklę – sumažina

DUK:

Kodėl jis vadinamas AC FRL?

AF (oro filtras) + AR (slėgio reguliavimo vožtuvas) + AL (alyvos rūko tepalas) = ​​AC trigubas blokas

Rekomenduojamas prijungimo būdas

Oro kompresorius – Oro šaltinio procesorius – Valdymo komponentas – Pavara

Ką daryti, jei plastikinio puodelio apsauginis dangtelis dažnai lengvai lūžta?

Kai kurie klientai dažnai pastebi, kad plastikiniai puodeliai trūkinėja ne dėl slėgio, o dėl medžiagos. Plastikiniai puodeliai nėra atsparūs tam tikrai aplinkai, todėl metaliniai puodeliai yra geresnė alternatyva tam tikromis sąlygomis

Kaip prailginti solenoidinių vožtuvų cilindrų tarnavimo laiką?

Naudojant filtrą iš oro galima pašalinti drėgmę ir nešvarumus, efektyviai sumažinant stūmoklių ir sandarinimo žiedų trinties žalą. Tepalas gali būti naudojamas įpilti turbinos alyvos, kuri vėliau pernešama oro, kad suteptų cilindro stūmoklį ir sandarinimo žiedus. Slėgio reguliatorius gali reguliuoti įsiurbiamo oro slėgį, dar labiau pagerindamas darbo efektyvumą

Iš kokios medžiagos pagamintas OLK filtro elementas?

OLK naudoja varinius filtravimo elementus, kurių filtravimo tikslumas yra 25 μm, o įprastų pluoštinių filtrų elementų tikslumas yra tik 5 μm. Didelio tikslumo filtro elementai gali veiksmingai pašalinti nešvarumus ir drėgmę iš dujų, užtikrinant, kad išeinantis oras būtų sausas ir be teršalų.
