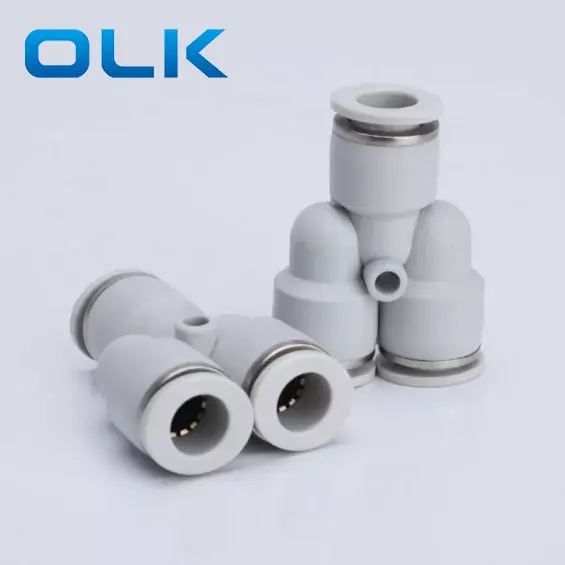

„Py Union y“ stumimas į vamzdžių montavimą

Py

8

Modelis

Vamzdžio dydis (metrika)

PY serijos montavimas

4: 4 mm

6: 6 mm

8: 8 mm

10: 10 mm

12: 12 mm

14: 14 mm

16: 16 mm

Skystis

Oras/vanduo (sąlyginis)/vakuumas

Veikimo slėgis

0-1.0MPA

Vakuuminis slėgis

-100KPA (10 torr)

Darbinė temperatūra

-10-60 ℃

Medžiaga

Nailonas (PA), poliuretanas (PU)

Colių vamzdžio montavimas

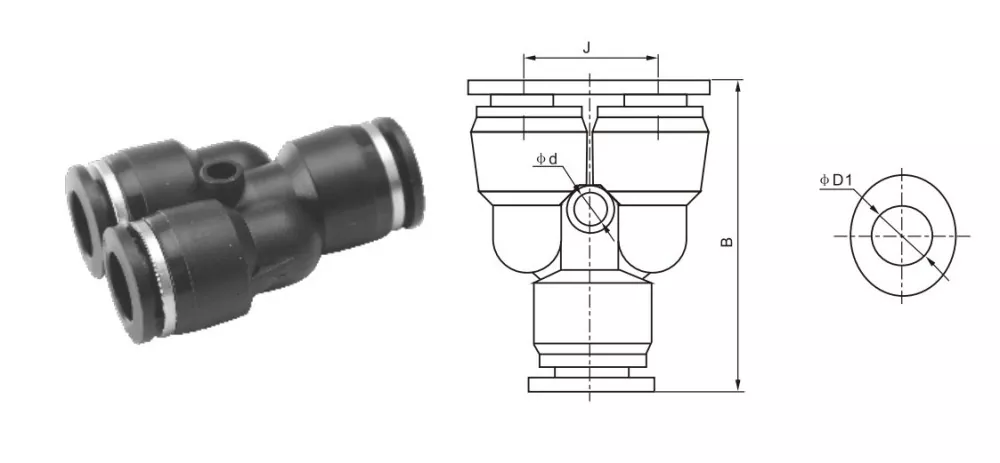

„Metrictube“ įrengimas

φd

B

J

φd

PY5/32

Py-4

4

38

11.6

2.5

Py1/4

PY-6

6

39

13.3

3.5

Py5/16

PY-8

8

42.5

15.5

4.5

Py3/8

PY-10

10

48

38.5

4.5

Py1/2

PY-12

12

54

21.5

4

Įprasta imperijos siūlų dydžio konvertavimo nuoroda

Imperijos dydis

Apytiksliai. Metrika (mm)

Konversijos formulė

1/8

3,2 mm

1 ÷ 8 × 25,4 = 3,175

5/32

3,97 mm

5 ÷ 32 × 25,4 = 3,97

1/4

6,35 mm

1 ÷ 4 × 25,4 = 6,35

5/16

7,94 mm

5 ÷ 16 × 25,4 = 7,94

3/8

9,53 mm

3 ÷ 8 × 25,4 = 9,53

1/2

12,7 mm

1 ÷ 2 × 25,4 = 12,7
