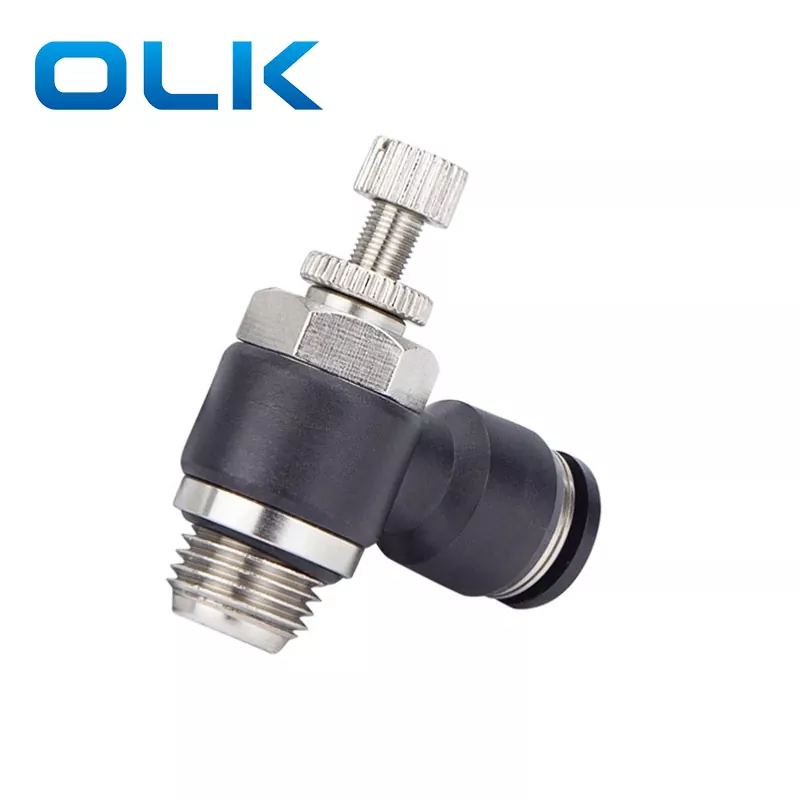

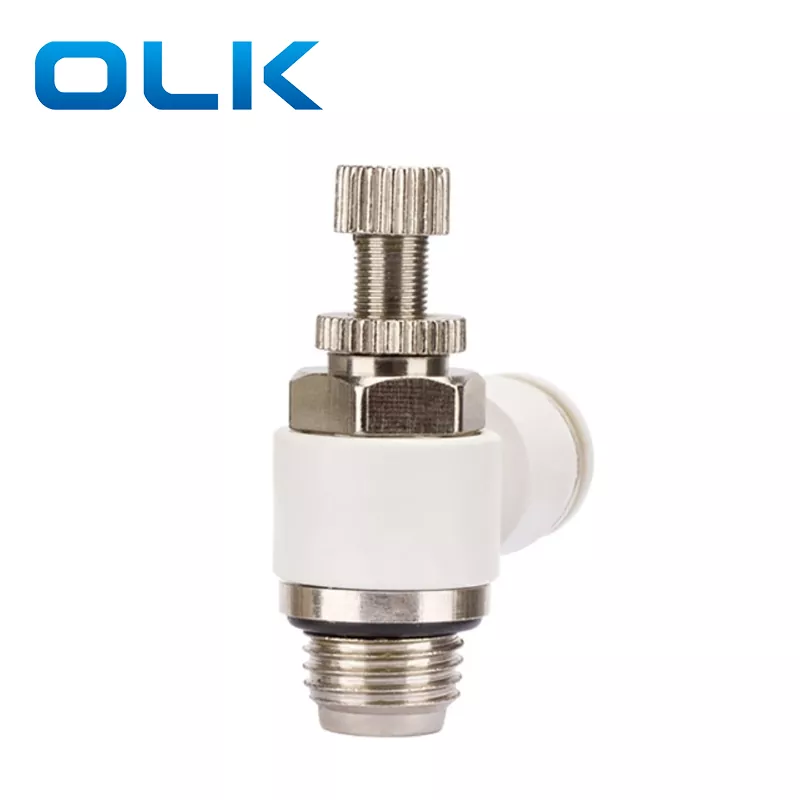

SC pneumatinis greičio reguliatoriaus vožtuvas, G sriegio tipas

SC pneumatinis greičio reguliatorius skirtas tiksliai reguliuoti cilindro greitį reguliuojant oro srautą per sukamąją valdymo rankenėlę. Jame yra G-sriegio jungtis su įmontuota sandarinimo poveržle, todėl nebereikia PTFE juostos ir neleidžiama užsikimšti. Dėl kompaktiškos konstrukcijos ir 360° pasukamos konstrukcijos SC greičio reguliatoriaus vožtuvas leidžia lanksčiai montuoti net ribotose erdvėse, tuo pačiu užtikrinant patikimą veikimą ir ilgesnį pneumatinių komponentų tarnavimo laiką.

SC pneumatinis greičio reguliatoriaus vožtuvas, G sriegio tipo gaminio savybės

· Tikslus greičio valdymas ir greitas atsakas: lengvai sureguliuokite oro srautą sukamuoju rankenėliu, kad cilindras veiktų sklandžiau.

· Nereikalaujama PTFE juostos: G-sriegio jungtis yra su sandarinimo poveržle, užtikrinančia sandarumą ir išvengiant užsikimšimo.

·Sąsajos tinkamumas: Sukurta plokštiems paviršiams; netinka grioveliams ar nelygioms sąsajoms.

· Lengvas montavimas: sumontavus tvirtinimo detalę ir korpusą galima pasukti 360°, todėl vamzdžių išdėstymas yra lankstus.

· Komponentų apsauga: Apsaugo nuo nuotėkio ir užteršimo, prailgina pneumatinės įrangos tarnavimo laiką.

SC pneumatinio greičio reguliatoriaus vožtuvas, G sriegio tipas Naudojimo būdas:

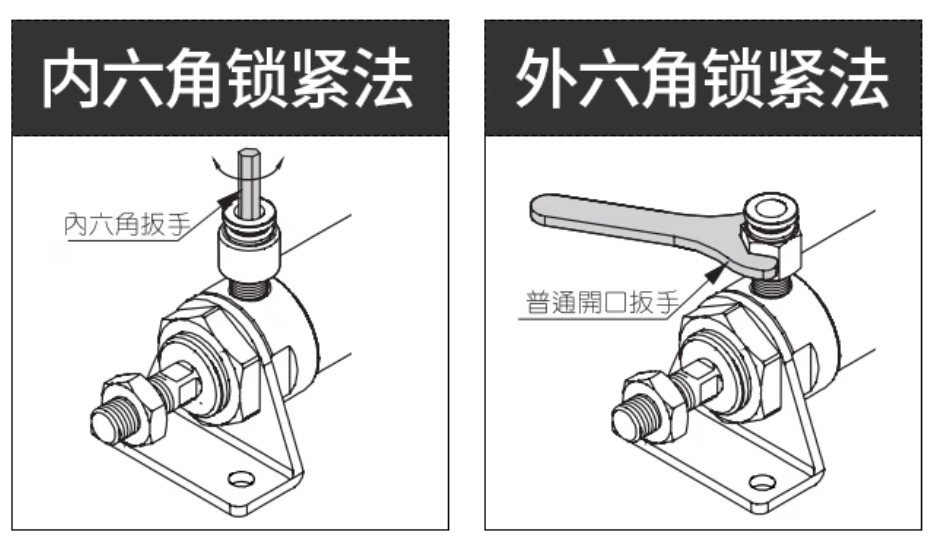

Naudodami šešiakampį raktą arba šešiabriaunį veržliaraktį įsukite jungiamąją detalę į cilindro oro įleidimo/išleidimo angos sriegius, kaip parodyta paveikslėlyje. Priveržimo momentą žiūrėkite paveikslėlyje.

Reguliuodami cilindro greitį greičio reguliatoriumi, prieš paleisdami suslėgtą orą įsitikinkite, kad vožtuvas uždarytas. Jei paleidžiamas oras, kai vožtuvas atidarytas, cilindras gali judėti per greitai ir sukelti nelaimingus atsitikimus.

Lėtai ranka sukite reguliavimo rankenėlę. Nustatę norimą greitį, pasukite fiksavimo veržlę žemyn, kad pritvirtintumėte rankenėlę ir išvengtumėte tolesnio reguliavimo.

Pasukite rankenėlę pagal laikrodžio rodyklę, kad sumažintumėte oro srautą ir sulėtintumėte cilindro veikimą.

Pasukite rankenėlę prieš laikrodžio rodyklę, kad padidintumėte oro srautą ir paspartintumėte cilindrą.

Pneumatinio greičio reguliatoriaus vožtuvo atsargumo priemonės

M5 sriegis mažas. Nenaudokite įrankių priveržimui. Su įmontuota sandarinimo poveržle užtenka priveržti rankomis. Pernelyg priveržus, siūlas gali nutrūkti. Prieš montuodami išvalykite vamzdelius ir jungiamąsias detales, kad išvengtumėte nešvarumų, kurie nesukeltų veikimo sutrikimų arba oro nutekėjimo.

Aukštas oro slėgis arba nešvarus oras gali pažeisti sandarinimo žiedą. Jei reikia, sumontuokite oro filtrą ir pasirinkite aukšto slėgio, korozijai atsparias jungtis.

Nejunkite/atjunkite vamzdelio dažnai, nes tai sumažina jungiamosios detalės ir vamzdelio tarnavimo laiką. Kad išvengtumėte nuotėkio, vamzdelį įkiškite iki galo iki apačios. Prieš išimdami vamzdelį įsitikinkite, kad viduje nėra slėgio, ir prieš ištraukdami nuspauskite tvirtinimo galinį dangtelį.

Įsitikinkite, kad vamzdžio galas nupjautas lygiai. Nelygūs galai gali sukelti prastą sandarumą ir nutekėjimą. Tinkamai nupjaukite vamzdelį ir įsitikinkite, kad išorinis paviršius nepažeistas.

Naudokite pakankamo ilgio vamzdelius. Venkite staigių lenkimų jungiamosios detalės viršuje, nes tai gali sugadinti jungiamąją detalę. Prijungę šiek tiek patraukite vamzdelį, kad prieš naudodami patikrintumėte, ar jis tvirtas.

Išimdami vamzdelį, traukdami tolygiai paspauskite plastikinę sąsają. Nesukite vamzdelio ir nesukite 360° kampu, nes ant vamzdžio gali atsirasti griovelių ir atsirasti nuotėkių.

Nenaudokite kitų įrankių, išskyrus ranką, norėdami sukti reguliavimo rankenėlę. Nenaudokite papildomos jėgos, kai rankenėlė pasiekia viršutinę arba apatinę ribą, nes gali būti pažeista jungtis.

Kai greičio reguliatorius uždarytas, vidinis nuotėkis yra normalus. Venkite naudoti programose, kurioms reikalingas nulinis vidinis nuotėkis.

DUK:

Kodėl rekomenduojame SC G-sriegio greičio reguliatoriaus vožtuvą?

Įprastose jungiamosiose detalėse naudojama PTFE juosta, kuri gali nutrūkti ir patekti į oro kelią, todėl vožtuvas užsikemša, prastai persijungia ir nusidėvi cilindro sandariklis. G formos sriegio jungtis komplektuojama su sandarinimo poveržle, užtikrinančia sandarumą ir išvengiant užsikimšimo problemų.
