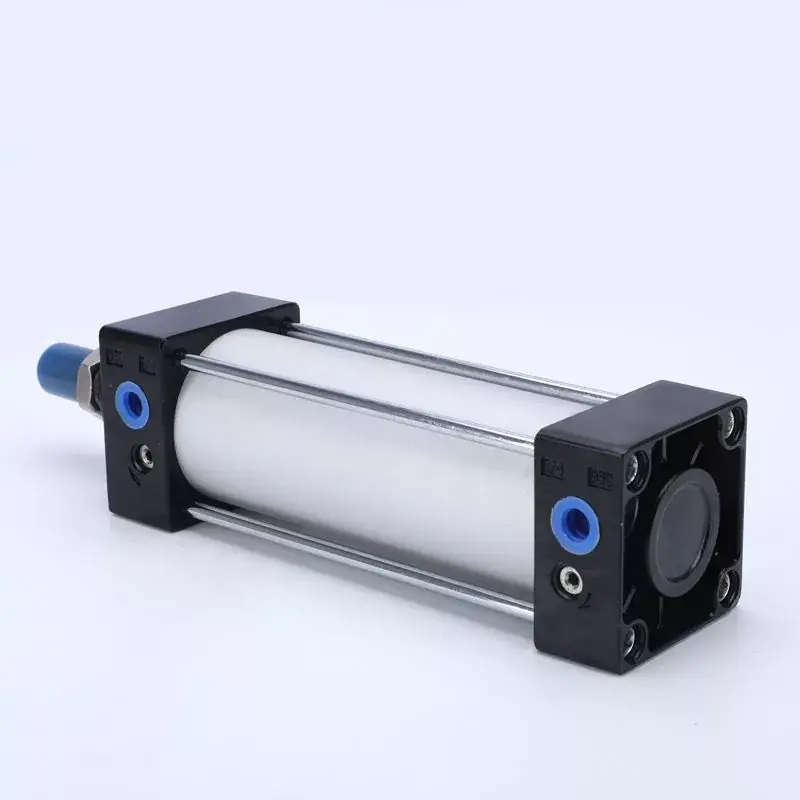

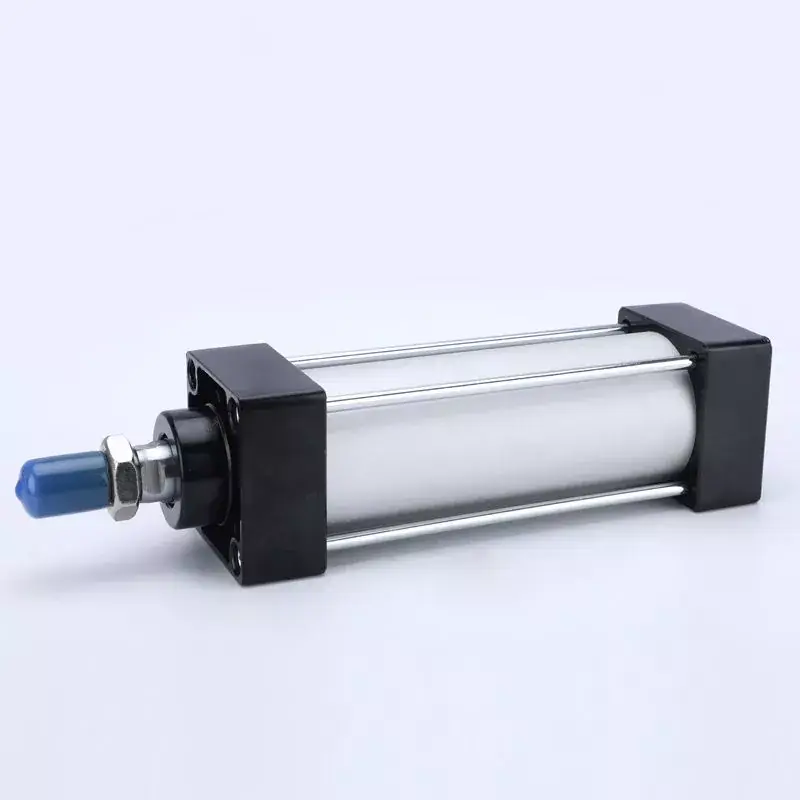

SC serijos standartinis cilindras

Model:SC 80X80

Sveiki atvykę į didmeninę SC serijos standartinį cilindrą iš mūsų, kiekvienas klientų prašymas atsako per 24 valandas.

Siųsti užklausą

Prekės aprašymas

OLK yra Kinijos gamintojas ir tiekėjas, kuris daugiausia gamina SC serijos standartinį cilindrą, turintį ilgametę patirtį. Tikiuosi užmegzti verslo santykius su jumis. SC serijos standartiniai pneumatiniai cilindrai yra gaminami naudojant lengvus medžiagas, tokias kaip aliuminio lydinys, todėl sumažėja svoris, kuris padeda pagerinti įrangos eksploatavimo efektyvumą. Jiems būdingas kompaktiškas dizainas ir mažas dydis, leidžiantis montuoti ribotose vietose, tinkamos scenarijams su erdvės apribojimais. Palyginti su ISO 15552 standartiniais cilindrais, tokio paties skersmens SC serijos cilindrų ilgis yra mažesnis. Jų pagalvėlių reguliavimas yra lygesnis.

Turėdami įvairių dydžių ir modelių, jie patenkina automatizavimo gamybos linijų, pakavimo mašinų ir robotų programų reikalavimus, įskaitant tokias funkcijas kaip linijinis stumimas ir sukimasis.

OLK, kaip pneumatinis gamintojas Kinijoje, gali suprojektuoti ir gaminti cilindrus, turinčius skirtingo skersmens ir smūgius, atsižvelgiant į išsamius kliento reikalavimus ir faktinius poreikius. Be to, jie gali būti aprūpinti cilindrų komponentais, tokiais kaip CA, CB, flanšai ir jungiamosios detalės. SC serijos standartinis pneumatinis cilindras siūlo konkurencingą kainą, suteikiančią klientams didesnį ekonominį efektyvumą.

OULEKAI SC serijos standartinis cilindras naudojant aliuminio lydinio medžiagos gaminio charakteristikas

SC serijos standartinės cilindro funkcijos:

1. Mūsų įmonės standartinis pneumatinis cilindras.

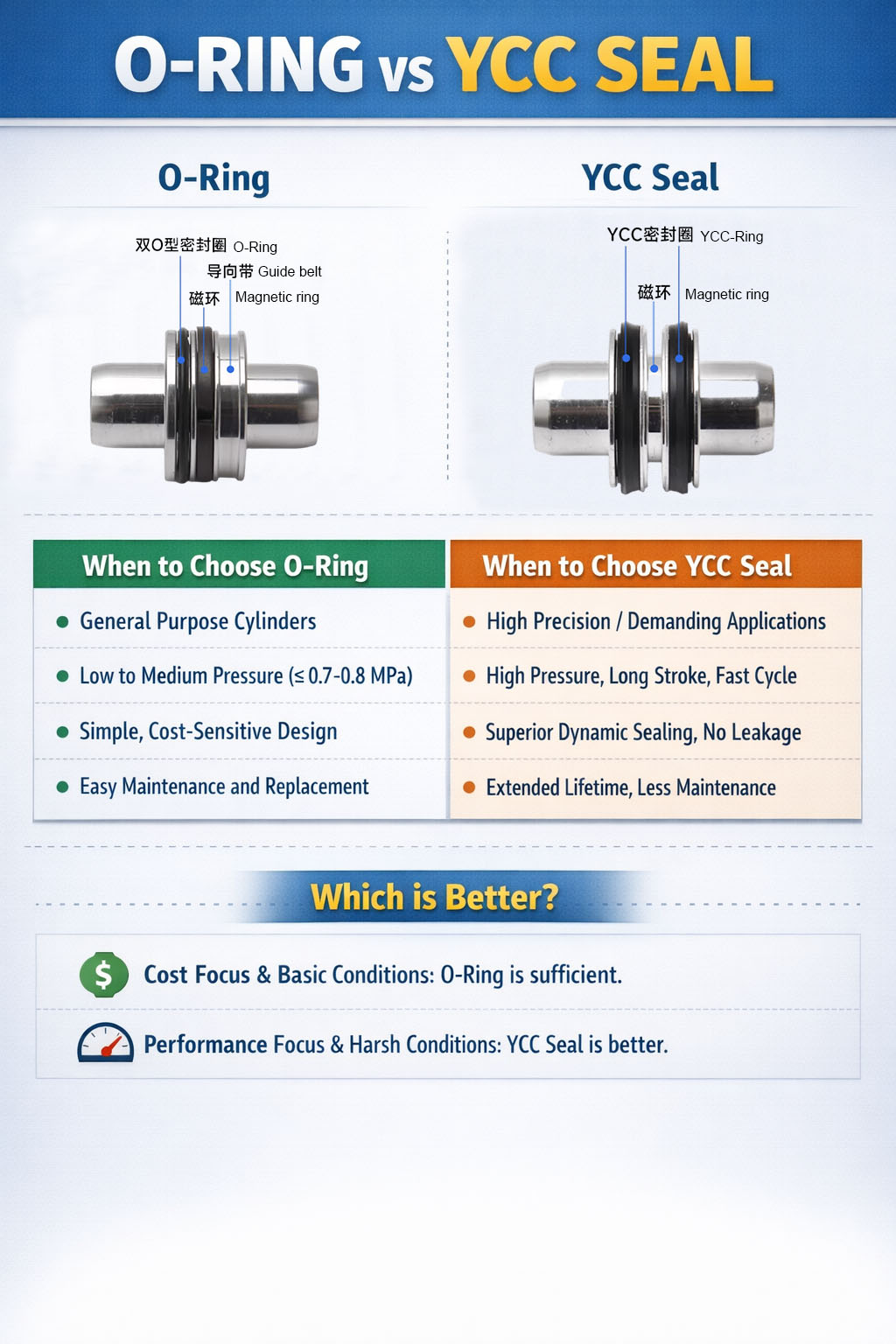

2. Stūmoklio antspaudas priima specialią dvipusės sandarinimo struktūrą, kompaktišką dydį, su alyvos kaupimo funkcija.

3. Tai yra strypo tipo cilindras, kurio priekiniai ir galiniai dangteliai yra prijungti prie aliuminio vamzdžio cilindro korpuso su kolonomis, užtikrinant gerą patikimumą.

4. Palyginti su IS015552 standartiniais cilindrais, SC serijos cilindrų ilgis yra mažesnis to paties cilindro skersmens ilgis.

5. Sklandus cilindrų pagalvėlės reguliavimas.

6. Klientų parinkimui galima pasirinkti įvairias cilindrų ir cilindrų montavimo priedų specifikacijas.

7. Aukštai temperatūrai atsparios sandarinimo medžiagos pasirenkamos siekiant užtikrinti, kad cilindras paprastai veiktų iki 150 ° C sąlygomis.

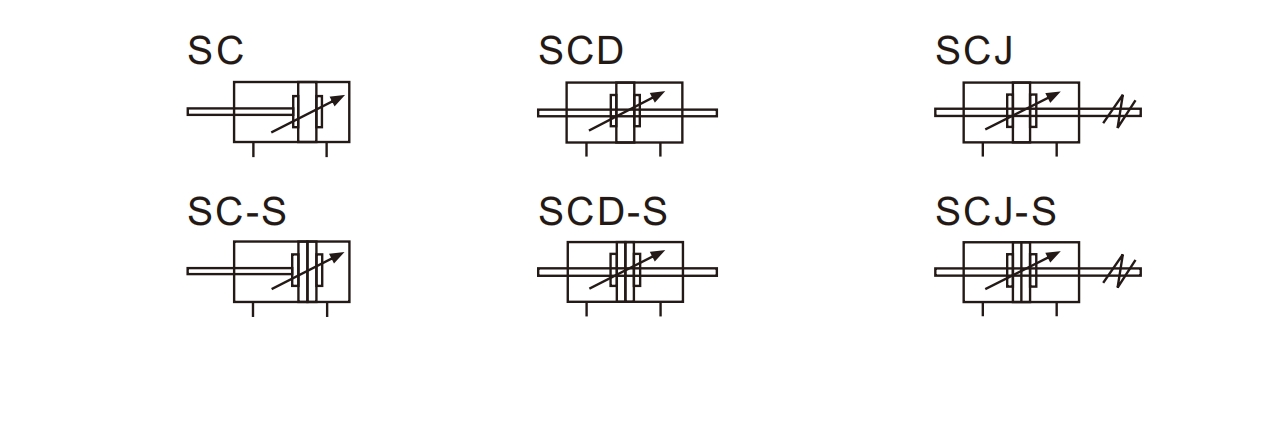

SC serijos standartinis cilindro simbolis:

Užsakymo kodas
Sc	50	-	50	-	20	-	S
Modelis	Gręžinys		Insultas		Reguliuojamas insultas		Magentas	-
SC: standartinis dvigubo veikimo cilindras					10: 10 mm		Tuščias: be magneto		Sandariklio kodas	Montavimas	Sriegio tipas
SCD: dvigubo strypo dvigubo veikimo cilindras					20: 20 mm		S: su magnetu		tuščias: TPU	Lb	Tuščias: pt
SCJ: Reguliuojamo pobūdžio dvigubo strypo dvigubo veikimo cilindras					30: 30 mm				N: NBR	Fa	T: npt
					40: 40 mm				H: FKM/Vitom	Fb	G: g
					50: 50 mm					Ca
					75: 75 mm					CB
					100: 10 mm					Tc

SC serijos standartinis cilindrasStandartinės specifikacijos parametrai：

Kiaurymės dydis (mm)	32	40	50	63	80	100
Veikimo režimas	Dvigubas vaidinimas
Darbinė terpė	Išvalytas oras
Darbinis slėgis	0,1–1,0 MPa (14–145psi)
Įrodymo slėgis	1,5 MPa (215 psi)
Darbinės temperatūros diapazonas	'-20-80 ℃
	30-800
Buferio režimas	Reguliuojamas
Buferio atstumas (mm)	21				28	29
Uosto dydis	PT1/8	PT1/4		PT3/8		PT1/2

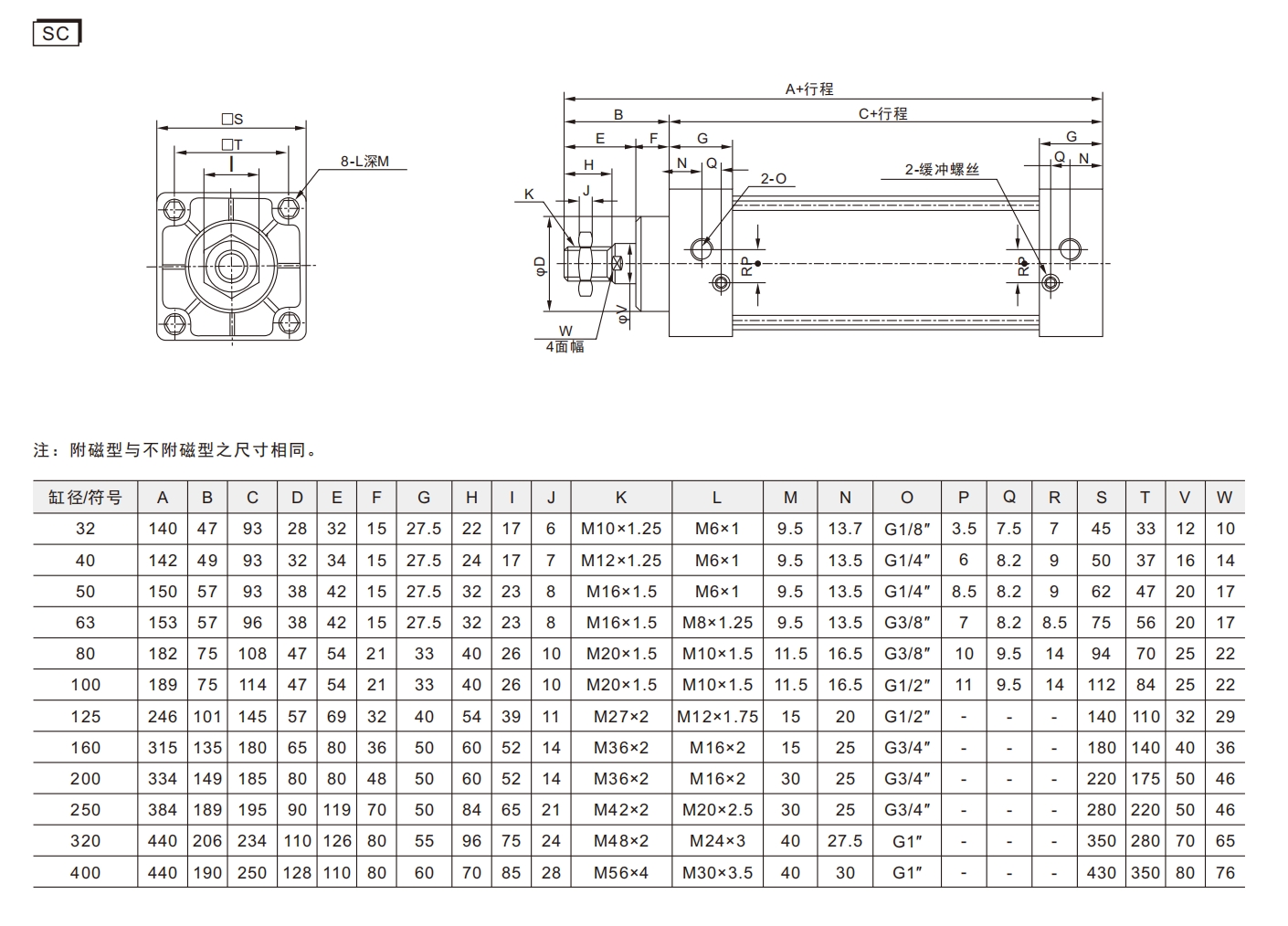

	A	B	C	D	E	F	G	H	I	J	K	L	M	N	O	P	Q	R	S	T	V	W
32	140	47	93	28	32	15	27.5	22	17	6	M10x1.25	M6X1	9.5	13.7	G1/8 ''	3.5	7.5	7	45	33	12	10
40	142	49	93	32	34	15	27.5	24	17	7	M12X1.25	M6X1	9.5	13.5	G1/4 ''	6	8.2	9	50	37	16	14
50	150	57	93	38	42	15	27.5	32	23	8	M16x1.5	M6X1	9.5	13.5	G1/4 ''	8.5	8.2	9	62	47	20	17
63	153	57	96	38	42	15	27.5	32	23	8	M16x1.5	M8x1.25	9.5	13.5	G3/8 ''	7	8.2	8.5	75	56	20	17
80	182	75	108	47	54	21	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	G3/8 ''	10	9.5	14	94	70	25	22
100	189	75	114	47	54	21	33	40	26	10	M20x1.5	M10x1.5	11.5	16.5	G1/2 ''	11	9.5	14	112	84	25	22
125	246	101	145	57	69	32	40	54	39	11	M27x2	M12X1.75	15	20	G1/2 ''	-	-	-	140	110	32	29
160	315	135	180	65	80	36	50	60	52	14	M36x2	M16x2	15	25	G3/4 ''	-	-	-	180	140	40	36
200	334	149	185	80	80	48	50	60	52	14	M36x2	M16x2	30	25	G3/4 ''	-	-	-	220	175	50	46
250	384	189	195	90	119	70	50	84	65	21	M42X2	M20x2.5	30	25	G3/4 ''	-	-	-	280	220	50	46
320	440	206	234	110	126	80	55	96	75	24	M48x2	M24x3	40	27.5	G1 ''	-	-	-	350	280	70	65
400	440	190	250	128	110	80	60	70	85	28	M56x4	M30x3.5	40	30	G1 ''	-	-	-	430	350	80	76

DUK:

Kl.: Kuo skiriasi darbo slėgio diapazonas, naudojamas SC serijos oro cilindre, ir įrodymo slėgio?

A: Darbinio slėgio diapazonas: Šiame diapazone cilindras gali pradėti, valdyti ir išlaikyti jo našumą. SC oro cilindro veikimo slėgio diapazonas: 0,1 MPa -1,0 MPa (14-145PSI); Viršijus šį diapazoną, judėjimas gali būti atidėtas, sandarinimo gedimas ar sugadinimas.

Įrodytas slėgis: jis nurodo maksimalų gamintojo nustatytą slėgio ribą gamyklos bandymo metu, tai rodo aukščiausią oro slėgį, kurį produkto struktūra gali atlaikyti per trumpą laiką, nesprogdama, deformuojant ar visam laikui kenkianti. Ne normalus darbo slėgis, naudojamas tik stiprumui patikrinti;

Paprastai tai yra maždaug 1,5 karto didesnis už viršutinę darbo slėgio ribą;

SC oro cilindro įrodymo slėgis: 1,5 MPa (215Psi)
