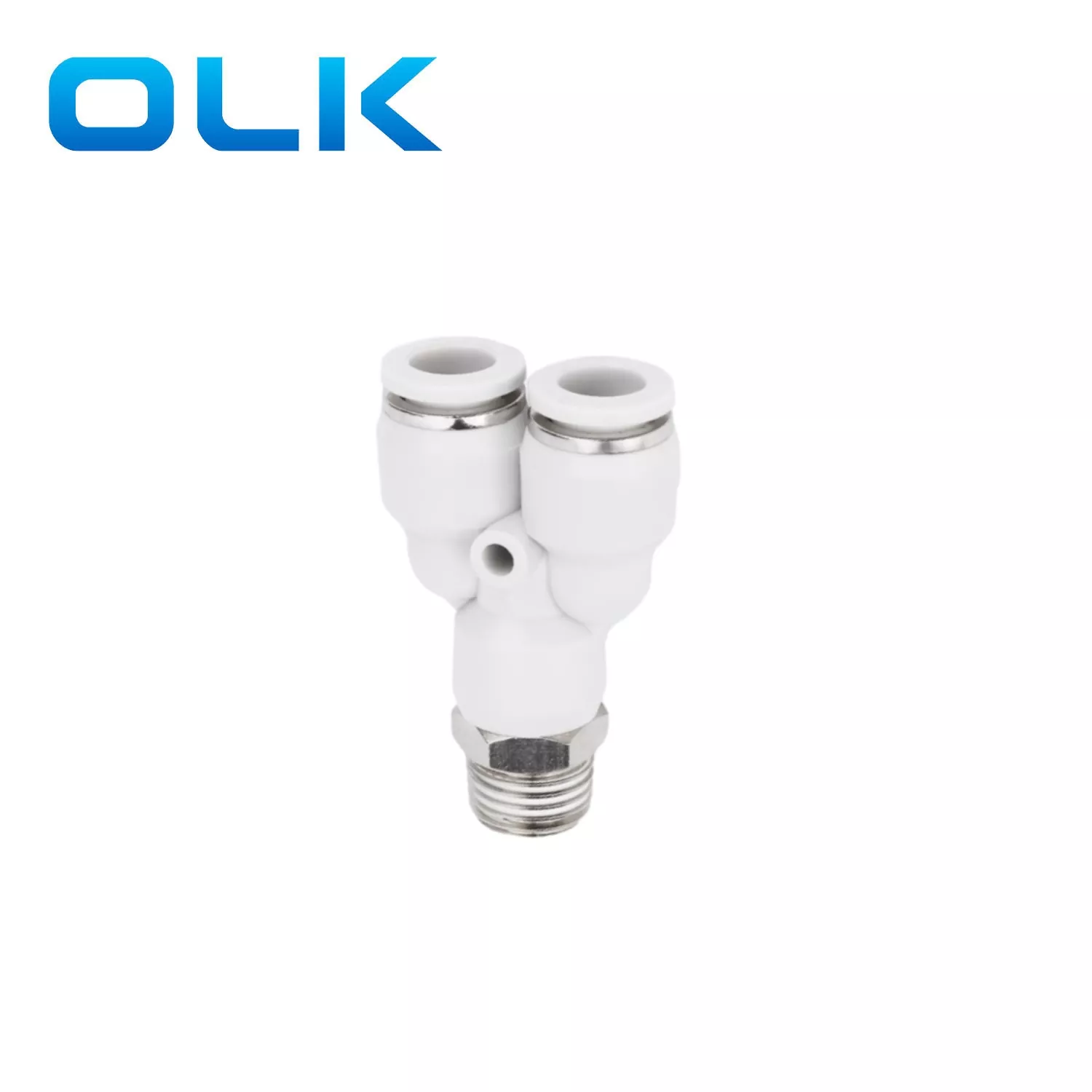

„Px Y Type“ įjungimo vamzdžių montavimas yra stumiamo ryšio dizainas. Montavimas. Bendra išvaizda yra Y formos, su sklandesne srauto kryptis, tinkamesne oro srautui. O pagrindinis oro kelias yra tiesiogiai sujungtas. Paprastai naudojamas dujų atskyrimui ar pagalbiniams vamzdynams pneumatinėse sistemose.
PX pagamintas iš vario ir nėra lengva korozija.
|
Užsakymo kodas |
|||
|
PX |
8 |
- |
01 |
|
Modelis |
Vamzdžio dydis (metrika) |
|
Sriegio tipas (55 ° tiesus vamzdžių sriegis) |
|
PX serijos montavimas |
4: 4 mm |
|
01: G1/8 |
|
|
6: 6 mm |
|
02: G1/4 |
|
|
8: 8 mm |
|
03: G3/8 |
|
|
10: 10 mm |
|
04: G1/2 |
|
|
12: 12 mm |
|
|
|
|
14: 14 mm |
|
|
|
|
16: 16 mm |
|
|
PX Y TIPE PRINCH-In TUBE TEMPITING
|
Skystis |
Oras/vanduo (sąlyginis)/vakuumas |
|
Veikimo slėgis |
0-1.0MPA |
|
Vakuuminis slėgis |
-100KPA (10 torr) |
|
Darbinė temperatūra |
-10-60 ℃ |
|
Medžiaga |
Nailonas (PA), poliuretanas (PU) |
|
Colių vamzdžio montavimas |
Metrinio vamzdžio montavimas |
φd |
R |
A |
B |
E |
J |
φd |
|

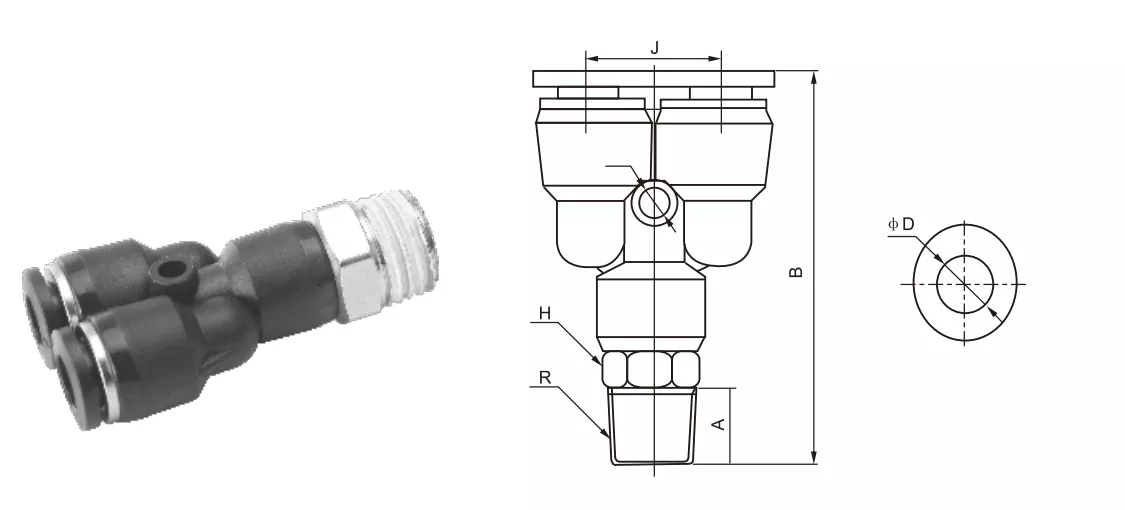

PX5/32-M5 |
PX4-M5 |
4 |
M5 |
4.5 |
42.5 |
10 |
10.8 |
2.5 |
|
PX5/32-01 |
PX4-01 |
4 |
R1/8 |
7 |
43 |
10 |
10.8 |
2.5 |
|
PX5/32-02 |
PX4-02 |
4 |
R1/4 |
9 |
44 |
14 |
10.8 |
3 |
|
PX1/4-M5 |
PX6-M5 |
6 |
M5 |
4.5 |
41.5 |
12 |
13.4 |
3.5 |
|
PX1/4-01 |
PX6-01 |
6 |
R1/8 |
6.5 |
46 |
12 |
13.4 |
3.5 |
|
PX1/4-02 |
PX6-02 |
6 |
R1/4 |
9 |
48.5 |
14 |
13.4 |
3.5 |
|
PX1/4-03 |
PX6-03 |
6 |
R3/8 |
10 |
49 |
17 |
13.4 |
3.5 |
|
PX1/4-04 |
PX6-04 |
6 |
R1/2 |
10 |
51 |
21 |
13.4 |
3.5 |
|
PX5/16-01 |
PX8-01 |
8 |
R1/8 |
8 |
51 |
14 |
15.8 |
4 |
|
PX5/16-02 |
PX8-02 |
8 |
R1/4 |
10 |
52.5 |
14 |
15.8 |
4 |
|
PX5/16-03 |
PX8-03 |
8 |
R3/8 |
10 |
53.5 |
17 |
15.8 |
4 |
|
PX5/16-04 |
PX8-04 |
8 |
R1/2 |
11 |
55 |
21 |
15.8 |
4 |
|
PX3/8-01 |
PX10-01 |
10 |
R1/8 |
8 |
56.5 |
17 |
19 |
4 |
|
PX3/8-02 |
PX10-02 |
10 |
R1/4 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-03 |
PX10-03 |
10 |
R3/8 |
10 |
58 |
17 |
19 |
4 |
|
PX3/8-04 |
PX10-04 |
10 |
R1/2 |
11 |
59 |
21 |
19 |
4 |
|
PX1/2-01 |
PX12-01 |
12 |
R1/8 |
8 |
62 |
19 |
21.5 |
4 |
|
PX1/2-02 |
PX12-02 |
12 |
R1/4 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-03 |
PX12-03 |
12 |
R3/8 |
10 |
70 |
19 |
21.5 |
4.5 |
|
PX1/2-04 |
PX12-04 |
12 |
R1/2 |
11 |
65 |
21 |
21.5 |
4 |
|
|
PX16-03 |
16 |
R3/8 |
11 |
|
|
|
|
|
|
PX16-04 |
16 |
R1/2 |
12 |
|
|
|
|
|

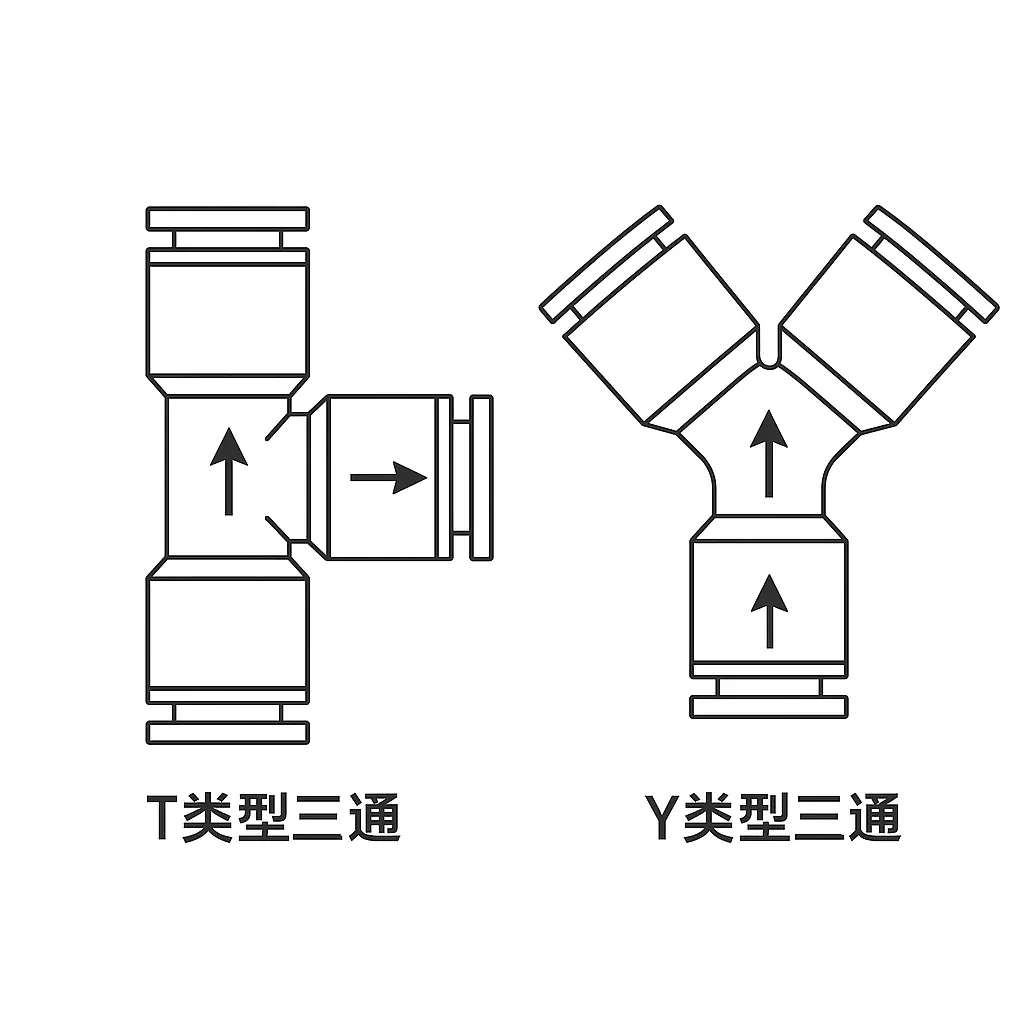

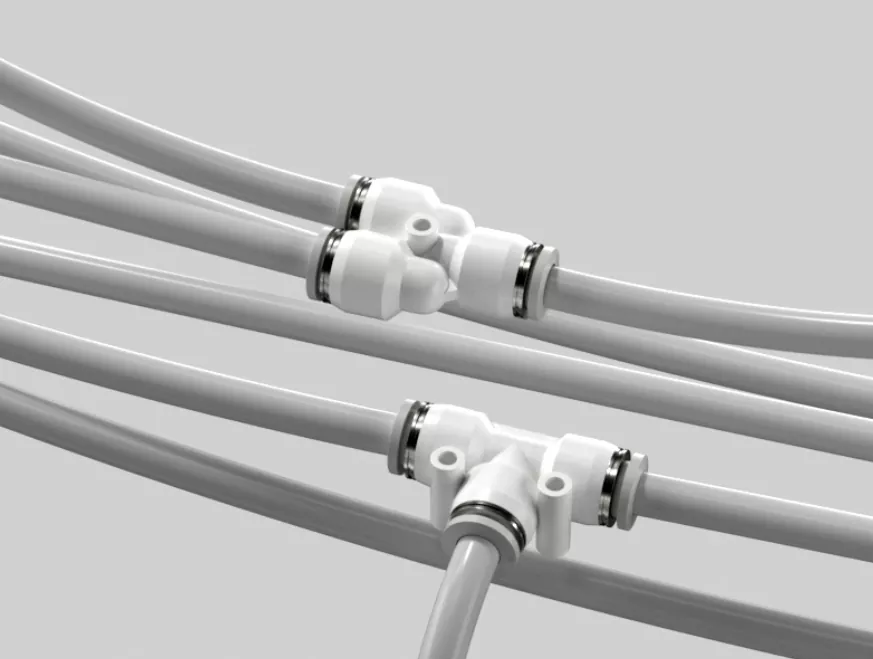

T ir Y formos įjungimo vamzdžių montavimo panašumai ir skirtumai: |
|
|
Tee montavimas (PB, PD) |
3 kelias pneumatinis pritaikymas kaip „T“ struktūra ir susikerta 90 ° kampu |
|
Y montavimas (px) |
3 būdas pritvirtinti kaip „y“ struktūros ir tėkmės srauto kryptis, tinkamesnis farorinis srautas |
|
Palyginus su T formos pneumatiniu pritaikymu, Y formos jungties tvirtinimo srautas yra lygesnis ir turi mažiau atsparumo |
|
Kokios yra Y tipo oro pritaikymo charakteristikos, palyginti su T tipo pneumatiniu pritaikymu?
Palyginti su T formos pneumatiniu pritaikymu, Y formos oro jungčių montavimo srautas yra lygesnis ir turi mažesnį atsparumą
Koks yra „Px y“ tipo „Push-in“ vamzdžių montavimo slėgis?
PX pneumatinis įrengimo veikimo slėgis yra 0–1,0MPa.
