Straipsnio santrauka:TheTN serijos dviejų ašių cilindraspateikėOLKyra pažangiausias sprendimas pramonės šakoms, ieškančioms tikslių, efektyvių ir universalių automatikos komponentų. Šiame straipsnyje nagrinėjamos jo funkcijos, pranašumai, taikomosios programos, techninės specifikacijos ir pateikiami DUK inžinieriams ir automatikos specialistams.
Turinys
- TN serijos dviejų ašių cilindro apžvalga
- Pagrindinės savybės ir pranašumai
- Techninės specifikacijos
- Taikymas šiuolaikinėje pramonėje
- Montavimo ir priežiūros patarimai
- TN serija prieš konkurentus
- Dažnai užduodami klausimai (DUK)
- Išvada

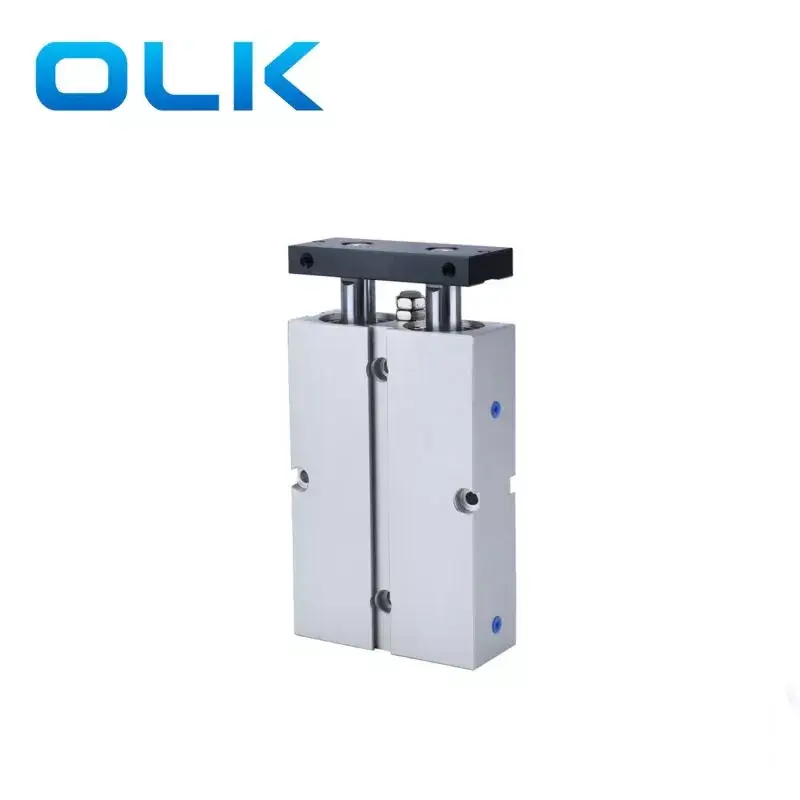

TN serijos dviejų ašių cilindro apžvalga
TheTN serijos dviejų ašių cilindrasOLK sukurtas didelio tikslumo automatizavimo užduotims, kurioms reikia vienu metu judėti dviem ašimis. Skirtingai nuo įprastų vienos ašies cilindrų, TN serija siūlo neprilygstamą lankstumą ir tikslumą, sumažindama kelių pavarų poreikį ir supaprastindama sudėtingas mechanines konstrukcijas.
Dviejų ašių cilindrai yra labai svarbūs tokiose pramonės šakose kaip elektronika, automobilių gamyba, medžiagų tvarkymas ir robotika. Jie atlieka tiek linijinius, tiek sukamuosius judesius, todėl idealiai tinka rinkimo ir padėti operacijoms, surinkimo užduotims ir tiksliam išlygiavimui.
Pagrindinės savybės ir pranašumai
TN serijos dviejų ašių cilindras turi daug funkcijų, kurios išskiria jį iš tradicinių pavarų:
- Dviejų ašių judėjimas:Užtikrina linijinį ir sukamąjį judesį viename įrenginyje.
- Kompaktiškas dizainas:Sumažina vietos poreikį ir supaprastina integravimą.
- Didelis tikslumas:Palaiko mikronų lygio padėties nustatymą ir pakartojamumą.
- Patvari konstrukcija:Pagaminta iš aukštos kokybės medžiagų, užtikrinanti ilgą tarnavimo laiką.
- Lengva priežiūra:Moduliniai komponentai sumažina prastovos laiką priežiūros metu.
- Energijos vartojimo efektyvumas:Optimizuotas pneumatiniams ir elektriniams modeliams taupyti energiją.
Šie pranašumai padeda sumažinti bendrą sistemos sudėtingumą, pagerinti našumą ir padidinti patikimumą.
Techninės specifikacijos
Šioje lentelėje apibendrinami pagrindiniai TN serijos dviejų ašių cilindro techniniai parametrai:
| Specifikacija | Detalės |
|---|---|
| Smūgio ilgis | 10 mm – 200 mm |
| Sukimosi kampas | 0° – 180° |
| Didžiausia apkrova | Iki 50 kg |
| Darbinis slėgis | 0,3–0,7 MPa (pneumatinis) |
| Pakartojamumas | ±0,05 mm |
| Montavimo parinktys | Kojos laikiklis, flanšo laikiklis ir šarnyrinis laikiklis |
| Medžiaga | Aliuminio lydinio korpusas, nerūdijančio plieno velenai |
Taikymas šiuolaikinėje pramonėje
TN serijos dviejų ašių cilindras plačiai naudojamas dėl savo universalaus judėjimo ir tikslaus valdymo:
1. Robotika ir automatika
- Surinkimo linijų surinkimo ir išdėstymo robotai
- Tikslus išlyginimas suvirinimui ir litavimui
- Smulkių komponentų sukamoji padėtis
2. Elektronikos gamyba
- PCB surinkimo linijos automatika
- Komponentų tikrinimas ir tikrinimas
- Mikroelektronikos paėmimo ir vietos operacijos
3. Automobilių pramonė
- Tikslus dalių surinkimo valdymas
- Medžiagų tvarkymas ribotose erdvėse
- Integravimas į robotų rankas, skirtas dažymui ar suvirinimui
4. Pakavimas ir medžiagų tvarkymas
- Daugiaašis judesys rūšiavimui ir krovimui
- Didesnis lankstumas orientuojantis į produktą
- Pasikartojančių pakavimo užduočių automatizavimas
Montavimo ir priežiūros patarimai
Tinkamas montavimas ir reguliari priežiūra užtikrina, kad TN serijos dviejų ašių cilindras veiktų maksimaliai efektyviai. Štai pagrindiniai patarimai:
- Montavimas:Pritvirtinkite cilindrą naudodami rekomenduojamas tvirtinimo parinktis, kad išvengtumėte nesutapimo.
- Tepimas:Reguliariai sutepkite judančias dalis pagal gamintojo instrukcijas.
- Patikra:Kas 6 mėnesius patikrinkite, ar tarpikliai, strypai ir sukimosi jungtys nesusidėvėjo.
- Aplinkos apsauga:Saugokite balionus nuo korozinės aplinkos, kad pailgintumėte jų tarnavimo laiką.
- Kalibravimas:Užtikrinkite, kad jutikliai ir sukimosi valdikliai būtų sukalibruoti tikslioms užduotims atlikti.
TN serija prieš konkurentus
Palyginti su kitais rinkoje esančiais dviejų ašių cilindrais, TN serija išsiskiria keliais atžvilgiais:
| Funkcija | TN serija (OLK) | Konkurentas A | Konkurentas B |
|---|---|---|---|
| Dviejų ašių galimybė | Taip, integruotas linijinis + sukamasis | Reikalingi atskiri vienetai | Ribotas sukamasis judėjimas |
| Tikslumas | ±0,05 mm | ±0,1 mm | ±0,08 mm |
| Patvarumas | Aukštas (aliuminis + nerūdijantis plienas) | Vidutinis | Vidutinis |
| Kompaktiškumas | Taip, erdvę taupantis dizainas | Vidutinis | Didelis pėdsakas |
Dažnai užduodami klausimai (DUK)
1 klausimas: kurioms pramonės šakoms TN serijos dviejų ašių cilindrai naudingiausi?
A: Elektronikos, automobilių, robotikos ir pakavimo pramonė įgyja didžiausią pranašumą dėl tikslaus dviejų ašių judėjimo ir kompaktiško dizaino.
2 klausimas: kaip TN serija pagerina automatizavimo efektyvumą?
A: Sujungus linijinį ir sukamąjį judesį viename įrenginyje, sumažėja reikalingų pavarų skaičius, taupoma vieta ir sumažėja mechaninis sudėtingumas.
3 klausimas: kokia priežiūra reikalinga ilgalaikiam patikimumui?
A: Reguliarus sandariklių ir velenų patikrinimas, tinkamas tepimas, kalibravimas ir aplinkos apsauga užtikrina optimalų veikimą.
4 klausimas: Ar TN seriją galima pritaikyti konkrečioms programoms?
A: Taip, OLK siūlo eigos ilgio, sukimosi kampo ir montavimo konfigūracijų pritaikymo parinktis, kad atitiktų unikalius automatizavimo poreikius.
5 klausimas: kaip skiriasi TN serijos cilindrai pagal kainą ir našumą?
A: Nors TN serijos cilindrai yra šiek tiek brangesni nei kai kurių konkurentų, jie užtikrina puikų tikslumą, ilgaamžiškumą ir kompaktišką integraciją, o tai užtikrina geresnę ilgalaikę vertę.
Išvada
OLK TN serijos dviejų ašių cilindras yra transformuojantis šiuolaikinės automatikos komponentas. Dėl dviejų ašių judėjimo, didelio tikslumo, kompaktiško dizaino ir ilgaamžiškumo jis yra esminis pasirinkimas efektyvumo ir tikslumo siekiančioms pramonės šakoms. Nesvarbu, ar tai būtų robotika, elektronikos gamyba ar automobilių surinkimas, TN serija padeda racionalizuoti procesus, sumažinti mechaninį sudėtingumą ir pagerinti bendrą našumą.
Norėdami gauti daugiau informacijos apie TN serijos dviejų ašių cilindrą ir kaip jis gali pagerinti jūsų automatizavimo projektus,susisiekite su mumisšiandien.
