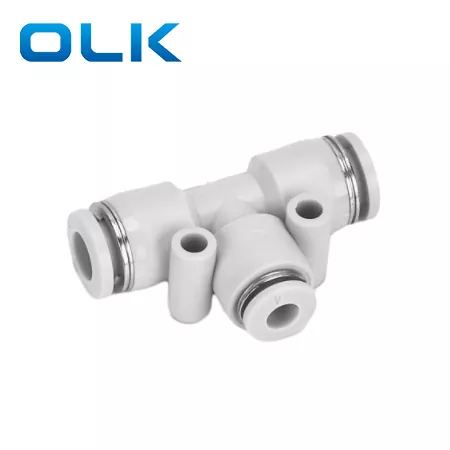

PEG Reducer Tee Union Fitting

Model:PEG 6-4

Toliau pateikiamas įvadas apie PEG Reducer Tee jungiamąją jungtį. OLK tikisi padėti jums geriau suprasti PEG Reducer Tee jungiamąją jungtį. Sveikiname naujus ir senus klientus ir toliau bendradarbiauja su mumis, kad kartu kurtume geresnę ateitį!

Brand:
OLK
Color:
Black,White,Blue
Type:
Reducer T Type/ Tee Type Union

Siųsti užklausą

Prekės aprašymas

PEG serija yra Reducer Tee Union Fitting, kurio D1 didesnis nei D2, skirtas sujungti skirtingo skersmens pagrindinius ir atšakos vamzdžius. PEG Reducer Tee jungties jungtis turi mažą tvirtinimo angą, kad būtų galima lengvai ir saugiai montuoti ant įrangos ar plokščių, taupant montavimo vietą.

PEG Reducer Tee jungiamosios detalės Pagrindinės savybės:

D1＞D2, tinka skirtingo dydžio vamzdžių jungtims

Įmontuota maža tvirtinimo anga greitam tvirtinimui

Lengvas įstumiamas ir ištraukiamas dizainas greitam montavimui

Plačiai naudojamas pneumatinėse sistemose ir automatikos įrenginiuose

PEG	8	--	6
Modelis	Vamzdžio dydis (metrinis)		Vamzdžio dydis (metrinis)
PEG serijos tvirtinimas	4:4 mm		4:4 mm
	6:6 mm		6:6 mm
	8:8 mm		8:8 mm
	10:10 mm		10:10 mm
	12:12 mm		12:12 mm
	14:14 mm		14:14 mm
	16:16 mm		16:16 mm

PEG Reducer Tee jungties sujungimas Bendrieji pagrindiniai parametrai

Skystis	Oras / vanduo (sąlyginis) / vakuumas
Darbinis slėgis	0-1,0 MPa
Vakuuminis slėgis	-100 kpa (10 torų)
Darbinė temperatūra	-10-60 ℃
Medžiaga	NAILONAS (PA), poliuretanas (PU)

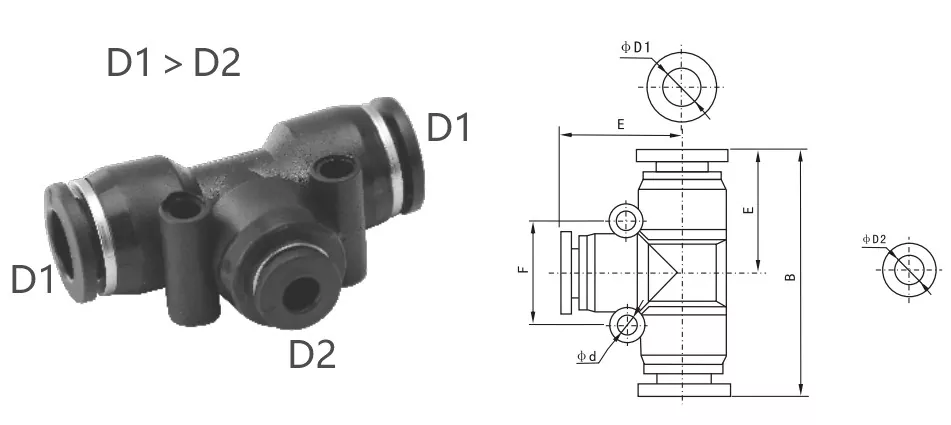

PEG Reducer Tee jungties tvirtinimo kontūro matmenų parametrai

colių vamzdis	Metrinis vamzdis	ϕD1	ϕD2	B (mm)	E (mm)	F (mm)	ϕd (mm)
PEN1/4-5/32	PEN6-4	6	4	41.2	20	14.9	3.5
PEN5/16-1/4	PEN8-6	8	6	45	18	22.8	4.5
PEN3/8-5/16	PEN10-8	10	8	51	24	19.8	4.5
PEN1/2-3/8	PEN12-10	12	10	59	28	24.5	5
PEN16-12	PEN16-12	16	12	69	34	32.2	4
PEN5/16-5/32	PEN8-4	8	4	46	18	20	4.5
PEN3/8-1/4	PEN10-6	10	6	57	26.8	23.8	4
PEN1/2-5/16	PEN12-8	12	8	59	27.8	27.6	5

DUK:

Kuo skiriasi PE ir PEG tvirtinimas?

PE Fitting (Equal Tee Union): visų trijų vamzdžių išorinis skersmuo yra vienodas, tinka trims tokio paties dydžio pneumatiniams vamzdžiams sujungti.

PEG jungtis (Reducer Tee Union): du šoniniai vamzdeliai yra didesni už centrinį vamzdelį, skirti sujungti skirtingų dydžių vamzdelius.
