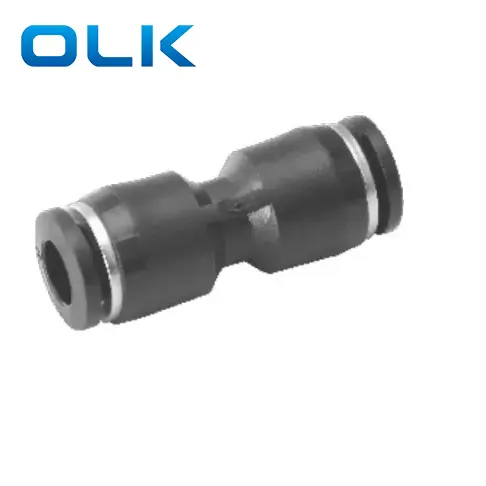

„PU Union“ tiesus vamzdžių montavimo postūmis yra jungčių jungčių dizainas, skirtas naudoti su PU (poliuretano) vamzdeliais pneumatinėmis sistemomis.
Jie siūlo greitą montavimą, stiprų sandarinimą ir lengvą išardymą, todėl jie yra idealūs oro įrankiams, cilindrams ir automatizavimo įrangai.
Galima įsigyti įvairių tipų, tokių kaip tiesi, alkūnė, „Tee“ ir „Bulkhead“, su skirtingais sriegių dydžiais, kad tiktų platų programų asortimentą.
|
Užsakymo kodas |
|||
|
PU |
8 |
- |
01 |
|
Modelis |
Vamzdžio dydis (metrika) |
|
Vamzdžio dydis (metrika) |
|
PU serijos pritaikymas |
4: 4 mm |
|
4: 4 mm |
|
|
6: 6 mm |
|
6: 6 mm |
|
|
8: 8 mm |
|
8: 8 mm |
|
|
10: 10 mm |
|
10: 10 mm |
|
|
12: 12 mm |
|
12: 12 mm |
|
|
14: 14 mm |
|
14: 14 mm |
|
|
16: 16 mm |
|
16: 16 mm |
|
Skystis |
Oras/vanduo (sąlyginis)/vakuumas |
|
Veikimo slėgis |
0-1.0MPA |
|
Vakuuminis slėgis |
-100KPA (10 torr) |
|
Darbinė temperatūra |
-10-60 ℃ |
|
Medžiaga |
Nailonas (PA), poliuretanas (PU) |
|
Colių vamzdžio montavimas |
Metrinio vamzdžio montavimas |

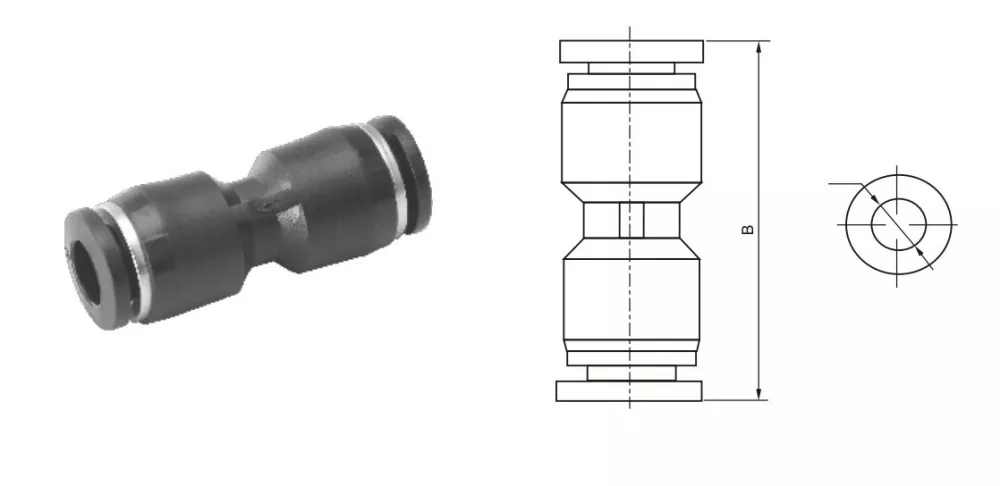

FD1 |
B |
|
P5 / 32 |
PU-4 |
4 |
32.5 |
|
PU1/4 |
PU-6 |
6 |
35.5 |
|
P5 / 16 |
PU-8 |
8 |
38 |
|
Pu3/8 |
PU-10 |
10 |
47 |
|
PU1/2 |
PU-12 |
12 |
47.5 |
|
|
PU-14 |
14 |
47.5 |
|
|
PU-16 |
16 |
67 |
|
Įprasta imperijos siūlų dydžio konvertavimo nuoroda |
||
|
Imperijos dydis |
Apytiksliai. Metrika (mm) |
Konversijos formulė |
|
1/8 |
3,2 mm |
1 ÷ 8 × 25,4 = 3,175 |
|
5/32 |
3,97 mm |
5 ÷ 32 × 25,4 = 3,97 |
|
1/4 |
6,35 mm |
1 ÷ 4 × 25,4 = 6,35 |
|
5/16 |
7,94 mm |
5 ÷ 16 × 25,4 = 7,94 |
|
3/8 |
9,53 mm |
3 ÷ 8 × 25,4 = 9,53 |
|
1/2 |
12,7 mm |
1 ÷ 2 × 25,4 = 12,7 |
Skirtumas tarp PU jungiamųjų detalių ir PG jungiamųjų detalių?
Pu jungia tą pačią oro žarną iš abiejų pusių, PG jungia oro žarną su skirtingais skersmenimis iš abiejų pusių
