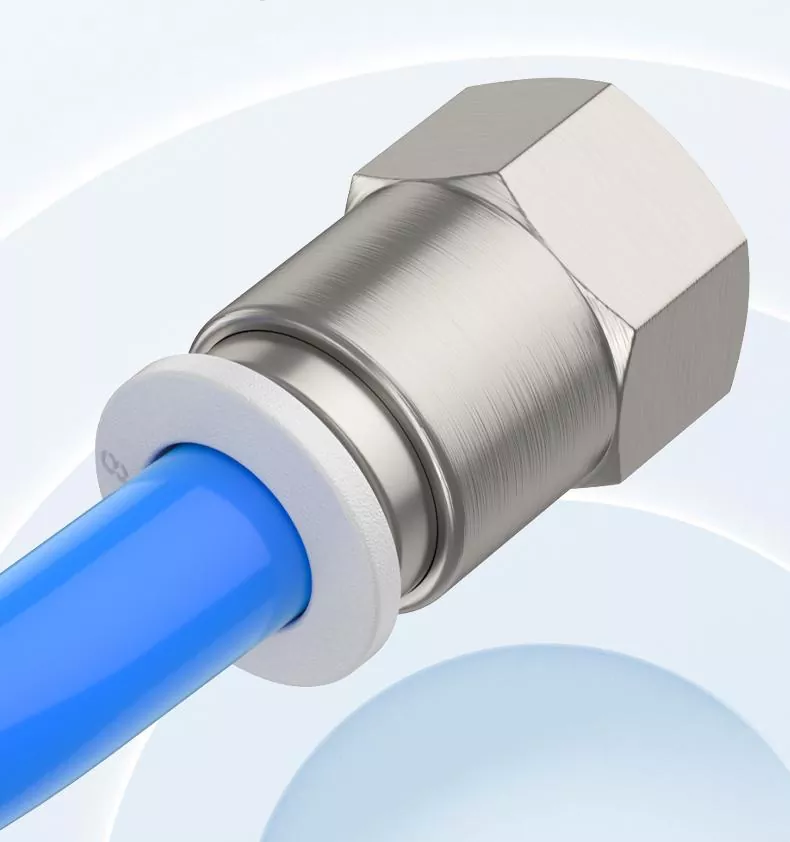

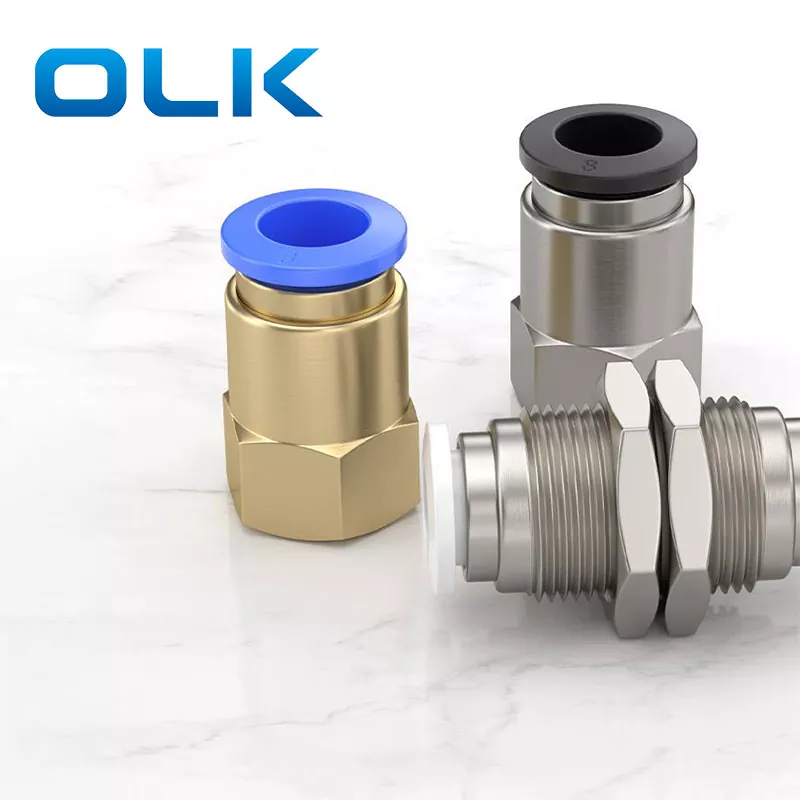

PCF moteriškas tiesus stumimas į vamzdžių montavimą

Užsakymo kodas

PCF

8

-

01

Modelis

Vamzdžio dydis (metrika)

Sriegio tipas (55 ° tiesus vamzdžių sriegis)

PCF serijos pritaikymas

4: 4 mm

01: G1/8

6: 6 mm

02: G1/4

8: 8 mm

03: G3/8

10: 10 mm

04: G1/2

12: 12 mm

14: 14 mm

16: 16 mm

Skystis

Oras/vanduo (sąlyginis)/vakuumas

Veikimo slėgis

0-1.0MPA

Vakuuminis slėgis

-100KPA (10 torr)

Darbinė temperatūra

-10-60 ℃

Medžiaga

Nailonas (PA), poliuretanas (PU)

Colių vamzdžio montavimas

Metrinio vamzdžio montavimas

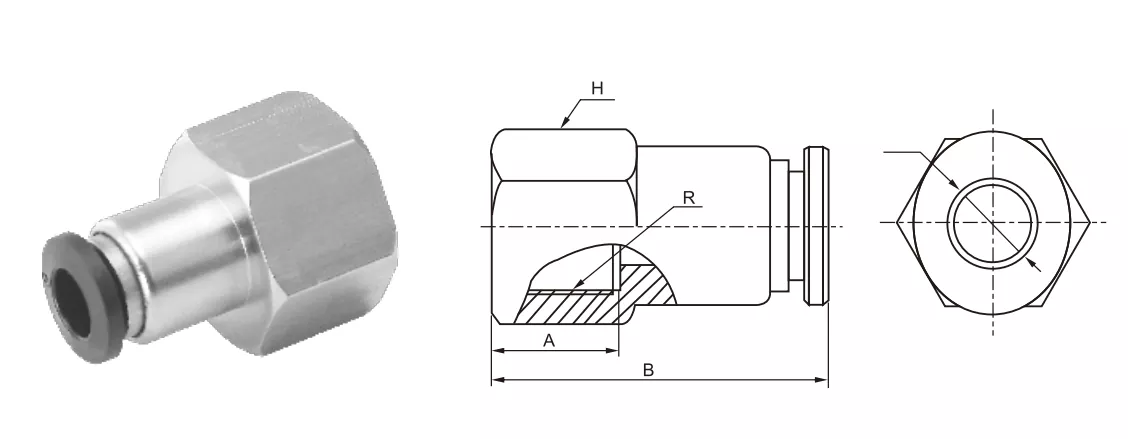

φd

R

A

B

H

PCF5/32-M5

PCF4-M5

4

M5

6.5

24.4

10

PCF5/32-01

PCF4-01

4

R1/8

9

26.6

10

PCF5/32-02

PCF4-02

4

R1/4

11

28.8

15

PCF1/4-M5

PCF6-M5

6

M5

6.5

24

12

PCF1/4-01

PCF6-01

6

R1/8

9

28

12

PCF1/4-02

PCF6-02

6

R1/4

11

30

15

PCF1/4-03

PCF6-03

6

R3/8

12

30.5

19

PCF1/4-04

PCF6-04

6

R1/2

12.5

31.5

24

PCF5/16-01

PCF8-01

8

R1/8

9

28.5

14

PCF5/16-02

PCF8-02

8

R1/4

11

30.5

15

PCF5/16-03

PCF8-03

8

R3/8

12

31

19

PCF5/16-04

PCF8-04

8

R1/2

12.5

32.5

24

PCF3/8-01

PCF10-01

10

R1/8

9

32.4

17

PCF3/8-02

PCF10-02

10

R1/4

11

34

17

PCF3/8-03

PCF10-03

10

R3/8

12

34

19

PCF3/8-04

PCF10-04

10

R1/2

12.5

35

24

PCF1/2-01

PCF12-01

12

R1/8

9

35

19

PCF1/2-02

PCF12-02

12

R1/4

11

35

19

PCF1/2-03

PCF12-03

12

R3/8

12

35

19

PCF1/2-04

PCF12-04

12

R1/2

12.5

36.5

24

PCF16-03

16

R3/8

16.5

46.4

24

PCF16-04

16

R1/2

18

48.4

32

PC

PCF

Tipas

„Push-In-Connector“

Sriegių tipo palaikymas

Bspt / npt / metrika

Siūlas

Vyras

Moteris

Instaliacija

Įsukite sriegines skylutes arba cilindro ir kitos įrangos galus

Įsukite į išorės srieginį cilindrą arba jungtį

Paraiška

Labiausiai paplitęs universalus modelis, pageidaujamas, aprūpintas vidine sriegių įranga

Naudojamas ryšiui su išorinėmis srieginėmis jungiais arba situacijose, kuriose yra didelių erdvės reikalavimų

Įrengtas ant cilindro arba vožtuvo korpuso (cilindras turi vidinius sriegius), srieginis galas yra prijungtas prie įrangos, o žarna įdedama naudoti naudoti

Prijunkite valdymo vožtuvo arba solenoidinio vožtuvo oro lizdą (su išoriniu sriegiu) ir pritvirtinkite įrenginį vidiniu sriegiu, o kitame gale įterpkite žarną kitame gale

Reikalauja stipresnio fiksavimo stiprumo ar didesnių sandarinimo reikalavimų, dažnai naudojamų kartu su siūlų sandarikliu arba O žiedu

Dėl ribotos vietos ryšiui gali būti naudojami tik vidiniai siūlai. Gali sumažinti bendrą sąnario ilgį
