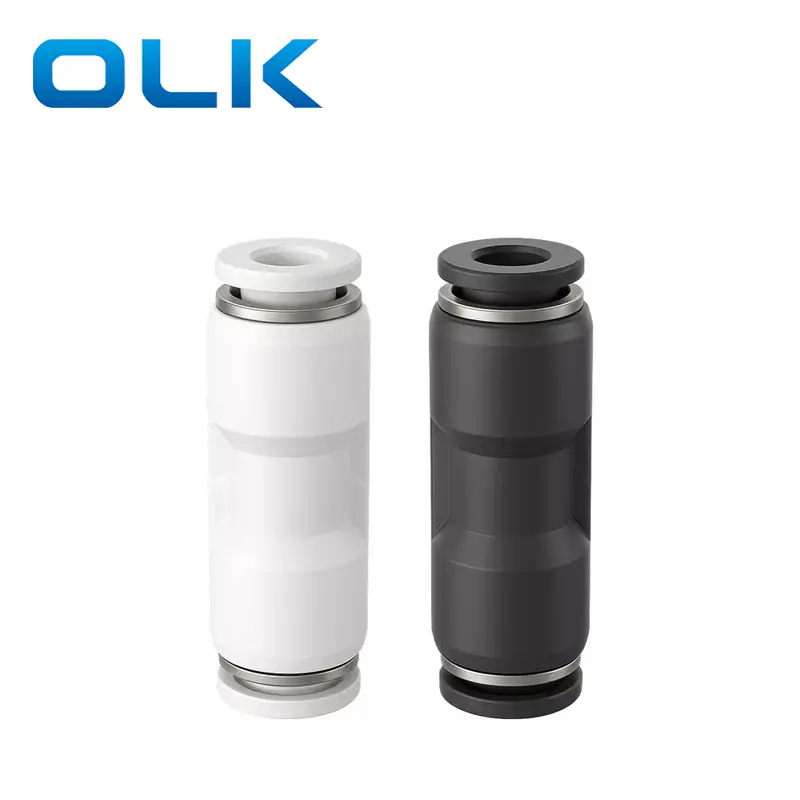

„PG Reducer Union Straight“ stumimas vamzdžių montavime

Užsakymo kodas

PG

8

-

01

Modelis

Vamzdžio dydis (metrika)

Vamzdžio dydis (metrika)

PG serijos montavimas

4: 4 mm

4: 4 mm

6: 6 mm

6: 6 mm

8: 8 mm

8: 8 mm

10: 10 mm

10: 10 mm

12: 12 mm

12: 12 mm

14: 14 mm

14: 14 mm

16: 16 mm

16: 16 mm

Skystis

Oras/vanduo (sąlyginis)/vakuumas

Veikimo slėgis

0-1.0MPA

Vakuuminis slėgis

-100KPA (10 torr)

Darbinė temperatūra

-10-60 ℃

Medžiaga

Nailonas (PA), poliuretanas (PU)

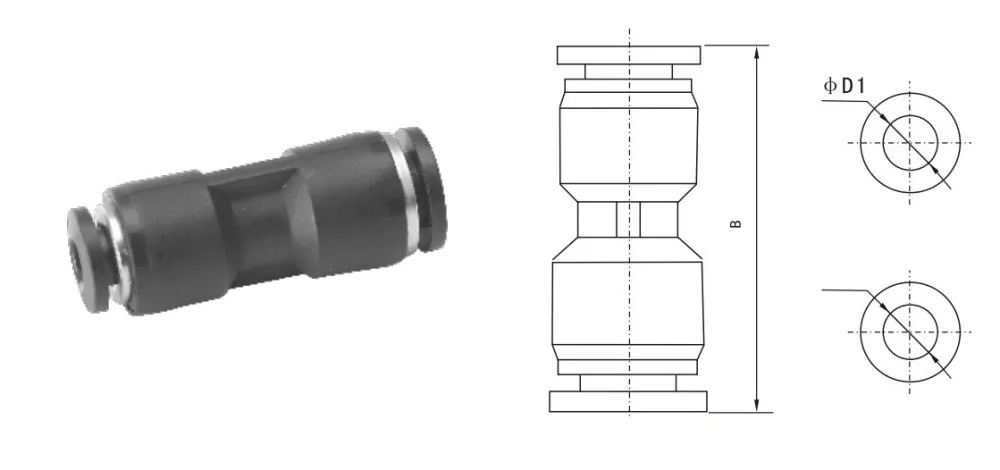

Colių vamzdžio montavimas

„Metrictube“ įrengimas

FD1

FD2

B

PG1/4-5-32

PG6-4

6

4

35

PG5/16-1/4

PG8-6

8

6

35.5

PG3/8-5/16

PG10-8

10

8

38

PG1/2-13/8

PG12-10

12

10

47

PG16-12

12

12

47.5

PG2/6-5/32

PG8-4

8

4

47.5

PG3/8-1/4

PG8-4

10

6

67

PG1/2-5/16

PG12-8

12

8

67

Įprasta imperijos siūlų dydžio konvertavimo nuoroda

Imperijos dydis

Apytiksliai. Metrika (mm)

Konversijos formulė

1/8

3,2 mm

1 ÷ 8 × 25,4 = 3,175

5/32

3,97 mm

5 ÷ 32 × 25,4 = 3,97

1/4

6,35 mm

1 ÷ 4 × 25,4 = 6,35

5/16

7,94 mm

5 ÷ 16 × 25,4 = 7,94

3/8

9,53 mm

3 ÷ 8 × 25,4 = 9,53

1/2

12,7 mm

1 ÷ 2 × 25,4 = 12,7
