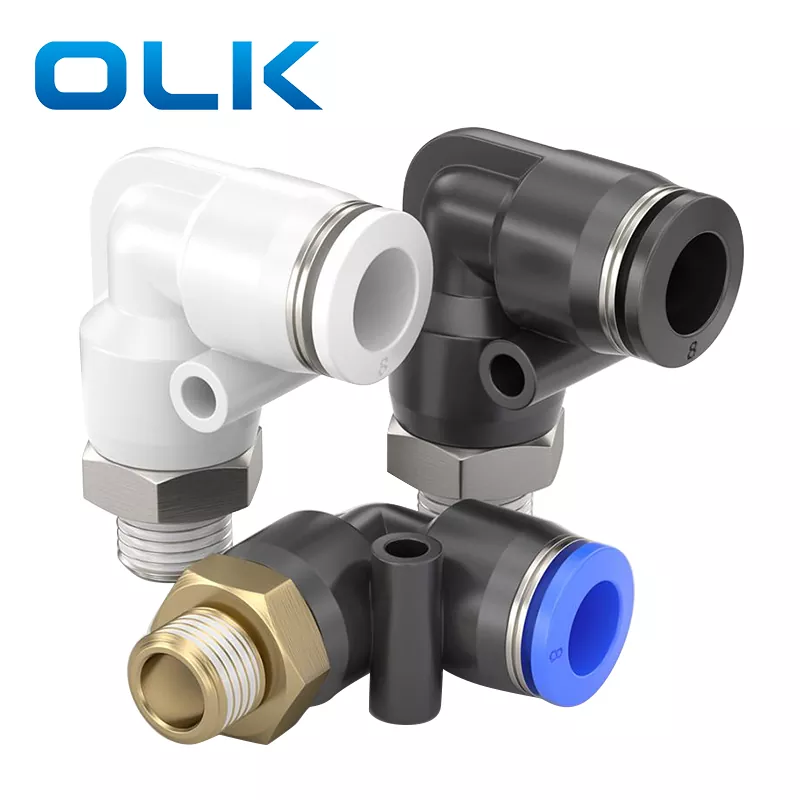

PL vyriškos alkūnės stumimas vamzdyje

Užsakymo kodas

Pl

8

-

01

Modelis

Vamzdžio dydis (metrika)

Sriegio tipas (55 ° tiesus vamzdžių sriegis)

4: 4 mm

01: G1/8

6: 6 mm

02: G1/4

8: 8 mm

03: G3/8

10: 10 mm

04: G1/2

12: 12 mm

14: 14 mm

16: 16 mm

Skystis

Oras/vanduo (sąlyginis)/vakuumas

Veikimo slėgis

0-1.0MPA

Vakuuminis slėgis

-100KPA (10 torr)

Darbinė temperatūra

-10-60 ℃

Medžiaga

Nailonas (PA), poliuretanas (PU)

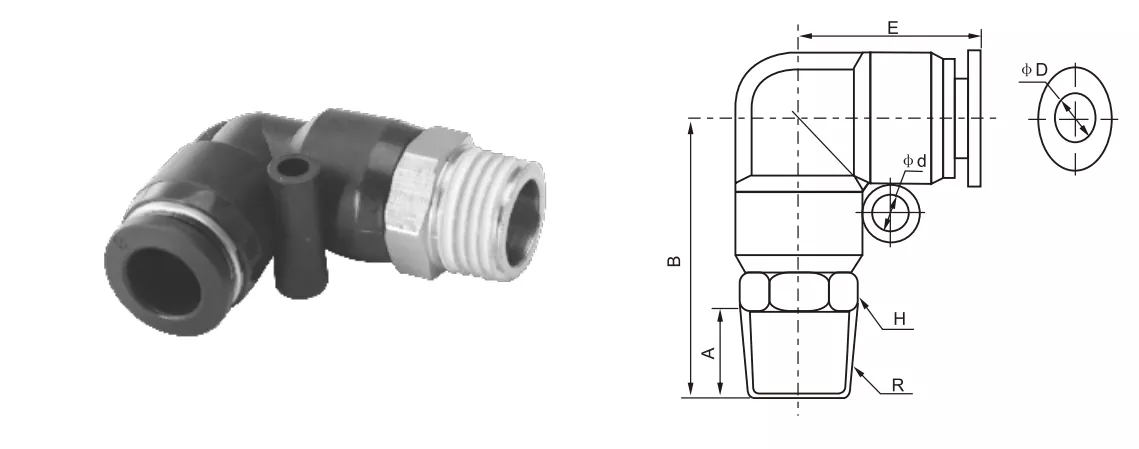

Colių vamzdžio montavimas

Metrinio vamzdžio montavimas

φd

R

A

B

H

E

φd

PL5/32-M5

PL4-M5

4

M5

4.5

25

10

19.7

/

PL5/32-01

PL4-01

4

R1/8

7

26.5

10

19.7

/

PL5/32-02

PL4-02

4

R1/4

9

28

14

19.7

/

PL1/4-M5

PL6-M5

6

M5

4.5

27.5

12

20.8

3.5

PL1/4-01

PL6-01

6

R1/8

7

27.5

12

20.8

3.5

PL1/4-02

PL6-02

6

R1/4

9

29.5

14

20.8

3.5

PL1/4-03

PL6-03

6

R3/8

10

30.5

17

20.8

3.5

PL1/4-04

PL6-04

6

R1/2

11

32

21

20.8

3.5

PL5/16-01

PL8-01

8

R1/8

8

31.7

14

23.5

4.5

PL5/16-02

PL8-02

8

R1/4

10

33.8

14

23.5

4.5

PL5/16-03

PL8-03

8

R3/8

10

33.8

17

23.5

4.5

PL5/16-04

PL8-04

8

R1/2

11

35.5

21

23.5

4.5

PL3/8-01

PL10-01

10

R1/8

8

35.5

17

27.4

4.5

PL3/8-02

PL10-02

10

R1/4

10

37.5

17

27.4

4.5

PL3/8-03

PL10-03

10

R3/8

10

38

17

27.4

4.5

PL3/8-04

PL10-04

10

R1/2

11

38.6

21

27.4

4.5

PL1/2-01

PL12-01

12

R1/8

8

38

19

30.3

5

PL1/2-02

PL12-02

12

R1/4

10

39.5

19

30.3

5

PL1/2-03

PL12-03

12

R3/8

10

40.5

19

30.3

5

PL1/2-04

PL12-04

12

R1/2

11

42

21

30.3

5

PL14-03

14

R3/8

12

42.5

24

30.3

4

PL14-04

14

R1/2

15

45

24

30.3

4

PL16-03

16

R3/8

15

50

24

34

4

PL16-04

16

R1/2

15

50.5

27

34

4

Vardas/tipas

Sąsajos struktūros aprašymas

PC alkūnė

Vamzdžio jungtis yra sulenkta 90 ° kampu, o kitas galas yra vidinis sriegis

PL alkūnė

Įterpiamas vienas galas, o kitame gale išorinis sriegis yra 90 °

PV alkūnė

Abu galai yra vamzdžių įterpimo tipas, kurio lenkimas 90 °
