Brand:
OLKType:
Male BSPT Thread (R Thread） Tee TypeColor:

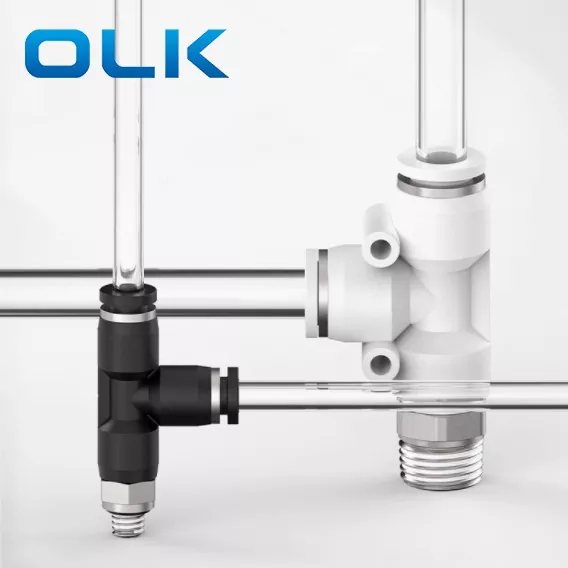

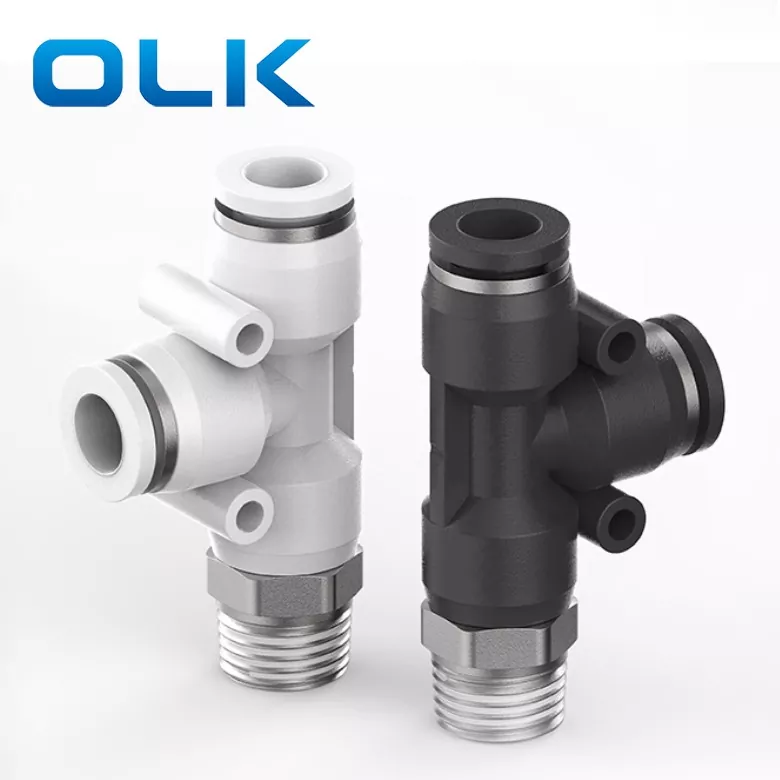

Black,White,BluePD Run Tee Push In Tube Fitting yra Y tipo trijų krypčių įstumiama jungtis, skirta padalyti vieną oro šaltinį į du išėjimus. Jis idealiai tinka sistemoms, kurioms reikalinga pneumatinė jungtis „vienas iš dviejų“.
PD tvirtinimo detalės Pagrindinės savybės: Y formos dizainas efektyviam oro paskirstymui; Sujungiami galai, kad būtų lengva montuoti; Lankstus kelių krypčių vamzdžių išdėstymas
|
Užsakymo kodas |
|||
|
PD |
8 |
-- |
01 |
|
Modelis |
Vamzdžio dydis (metrinis) |
|
Sriegio tipas (55° tiesus vamzdžio sriegis) |
|
PD serijos tvirtinimas |
4:4 mm |
|
01:G1/8 |
|
|
6:6 mm |
|
02:G1/4 |
|
|
8:8 mm |
|
03:G3/8 |
|
|
10:10 mm |
|
04:G1/2 |
|
|
12:12 mm |
|
|
|
|
14:14 mm |
|
|
|
|
16:16 mm |
|
|
|
Skystis |
Oras / vanduo (sąlyginis) / vakuumas |
|
Darbinis slėgis |
0-1,0 MPa |
|
Vakuuminis slėgis |
-100 kpa (10 torų) |
|
Darbinė temperatūra |
-10-60 ℃ |
|
Medžiaga |
NAILONAS (PA), poliuretanas (PU) |
|

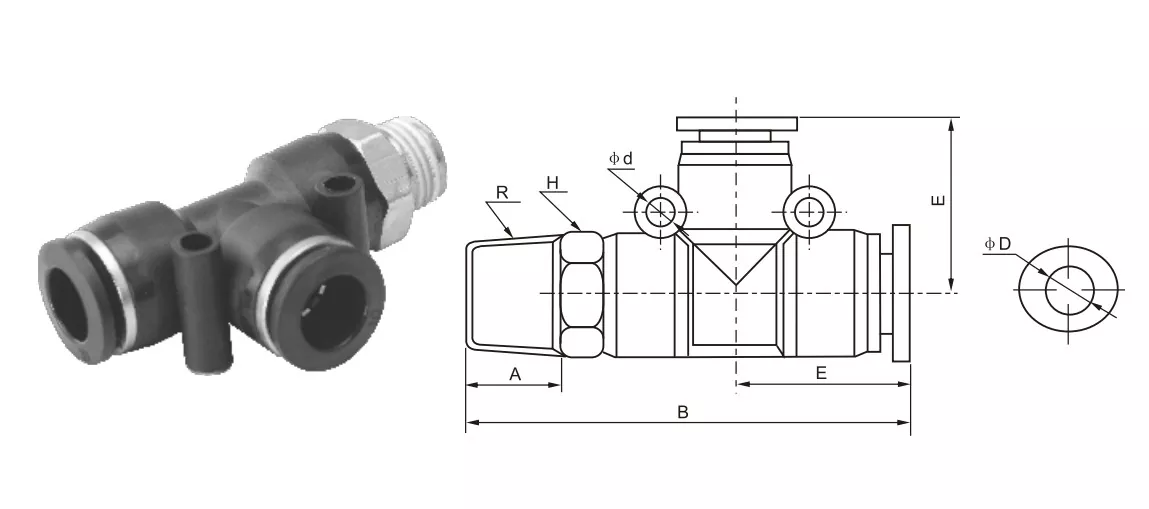

colių vamzdžių tvirtinimas |
Metrinė vamzdžių jungtis |
φD |
R |
A |
B |
E |
H |
φd |
|
PD5/32-M5 |
PD4-M5 |
4 |
M5 |
4.5 |
44 |
18.4 |
10 |
/ |
|
PD5/32-01 |
PD4-01 |
4 |
R1/8 |
7 |
44 |
18.4 |
10 |
/ |
|
PD5/32-02 |
PD4-02 |
4 |
R1/4 |
9 |
47.5 |
18.4 |
14 |
/ |
|
PD1/4-M5 |
PD6-M5 |
6 |
M5 |
4.5 |
47 |
20.8 |
12 |
3.5 |
|
PD1/4-01 |
PD6-01 |
6 |
R1/8 |
7 |
48.5 |
20.8 |
12 |
3.5 |
|
PD1/4-02 |
PD6-02 |
6 |
R1/4 |
9 |
51 |
20.8 |
14 |
3.5 |
|
PD1/4-03 |
PD6-03 |
6 |
R3/8 |
10 |
51.5 |
20.8 |
17 |
3.5 |
|
PD1/4-04 |
PD6-04 |
6 |
R1/2 |
11 |
54 |
20.8 |
21 |
3.5 |
|
PD5/16-01 |
PD8-01 |
8 |
R1/8 |
8 |
54 |
22.8 |
14 |
4.5 |
|
PD5/16-02 |
PD8-02 |
8 |
R1/4 |
10 |
55.5 |
22.8 |
14 |
4.5 |
|
PD5/16-03 |
PD8-03 |
8 |
R3/8 |
10 |
57 |
22.8 |
17 |
4.5 |
|
PD5/16-04 |
PD8-04 |
8 |
R1/2 |
11 |
58 |
22.8 |
21 |
4.5 |
|
PD3/8-01 |
PD10-01 |
10 |
R1/8 |
8 |
64.2 |
38.3 |
17 |
4.5 |
|
PD3/8-02 |
PD10-02 |
10 |
R1/4 |
10 |
67 |
38.3 |
17 |
4.5 |
|
PD3/8-03 |
PD10-03 |
10 |
R3/8 |
10 |
66 |
28.3 |
17 |
4.5 |
|
PD3/8-04 |
PD10-04 |
10 |
R1/2 |
11 |
67 |
28.3 |
21 |
4.5 |
|
PD1/2-01 |
PD12-01 |
12 |
R1/8 |
8 |
67 |
29.6 |
19 |
5 |
|
PD1/2-02 |
PD12-02 |
12 |
R1/4 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-03 |
PD12-03 |
12 |
R3/8 |
10 |
68.8 |
29.6 |
19 |
5 |
|
PD1/2-04 |
PD12-04 |
12 |
R1/2 |
11 |
70 |
29.6 |
21 |
5 |
|
|
PD14-03 |
16 |
R3/8 |
12 |
|
35 |
24 |
4 |
|
|
PD14-04 |
16 |
R1/2 |
15 |
85 |
35 |
24 |
4 |
|
Vardas/tipas |
Sąsajos struktūros aprašymas |
|
Run Tee (PD) |
Pagrindinis oro srautas yra tiesus, o šakos išvedamos vertikaliai |
|
Branch Tee (PB) |
Dvi sąsajos yra sujungtos stačiu kampu, viena ant „T“ šakos |
|
Lygus marškinėliai |
Trys vienodo dydžio prievadai |
Ką reiškia „RUN TEE“ jungties jungtyje?
Tee "reiškia T formos jungtį (tee) su trimis sąsajomis;
„Paleisti“ reiškia pagrindinį kanalą (pagrindinio oro srauto kryptis yra tiesi);
Taigi „Run Tee“ reiškia, kad pagrindinis kanalas yra tiesiai, o šaka yra vertikaliai išvesta viduryje.
