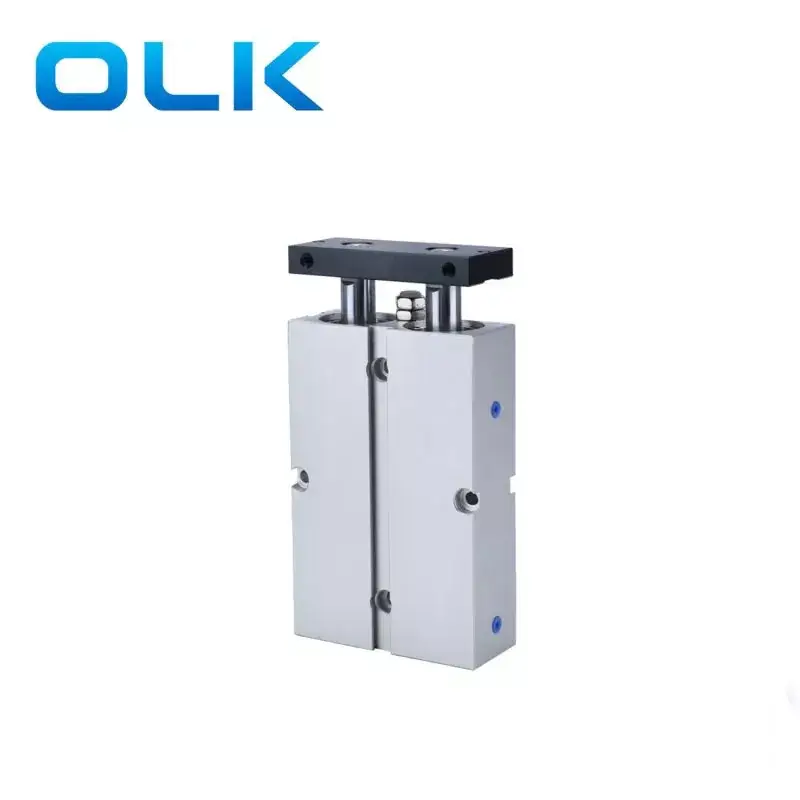

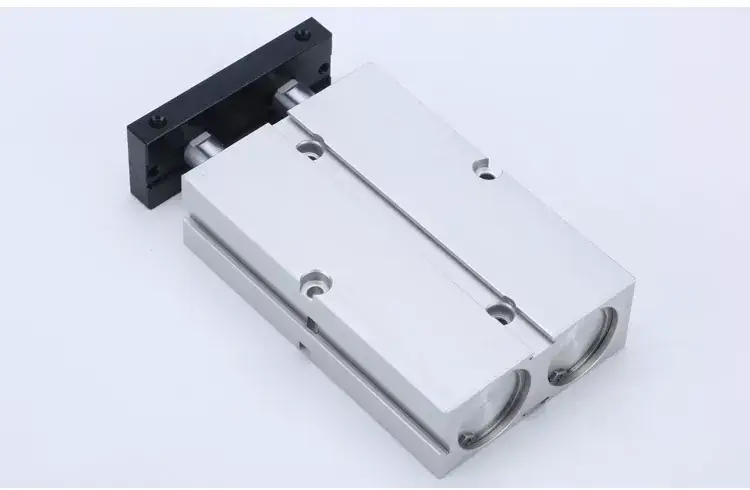

Mūsų gamykla specializuojasi TN serijos dvigubos ašies cilindro gamyboje. Sveiki atvykę į „Olk“ dvigubos ašies cilindro „TN Series“ dvigubos ašies cilindrą. Kiekvienas klientų prašymas atsako per 24 valandas. Ouelius (OLK) TN dvigubos ašies cilindras leidžia tuo pačiu metu valdyti kelias ašis, palengvindamas sudėtingus judesio kelius ir daugia ašių bendradarbiavimo darbus.

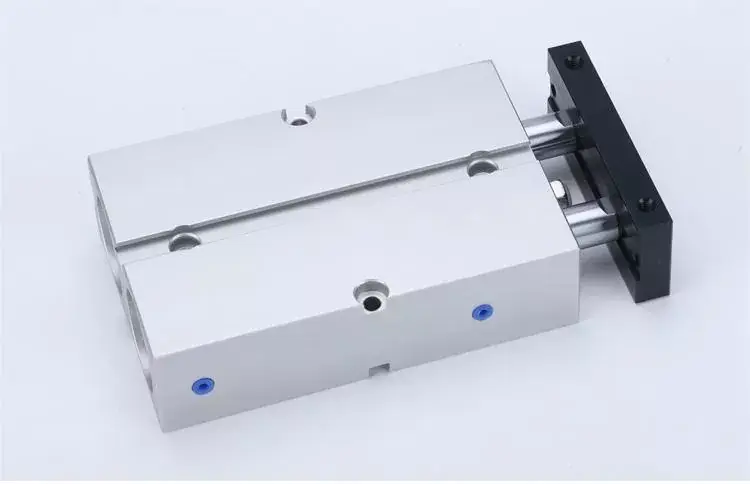

Palyginti su kelių vienos ašies cilindrų naudojimu atskirai, TN dvigubos ašies cilindras integruoja kelias įjungimo ašis, o erdvę taupanti kėbulo tvirtinimo forma yra kompaktiškesnė.
OLK pneumatiniai tiekėjai, turintys pažangių dizaino ir optimizuotų valdymo algoritmų, pasiekia efektyvų energijos sunaudojimą ir energijos taupymo efektą, sumažindamas energijos suvartojimą ir eksploatavimo išlaidas.

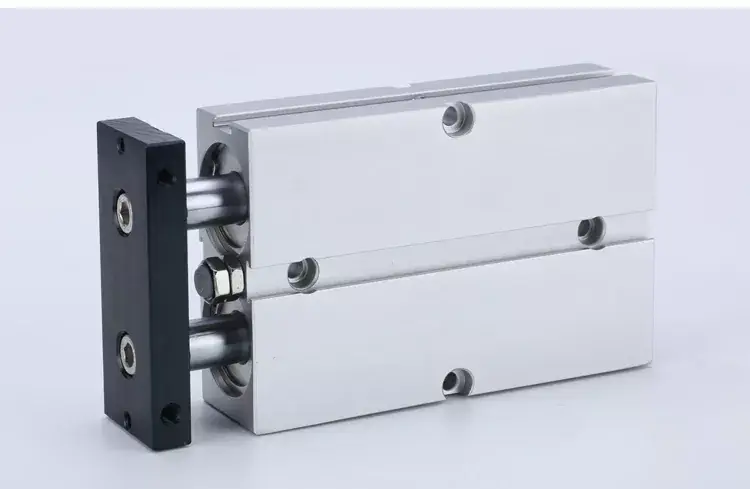

TN dvigubos ašies cilindro fiksuotame skydelyje yra montavimo skylės iš trijų pusių, palengvinant daugialypės padėties apkrovą. Tai užtikrina tikslų sinchroninį kelių ašių valdymą, užtikrinant sinchroninį kiekvienos ašies judėjimą sudėtingais judesio keliais.
1. Atitinka įmonės standartus.
2. Įterptas kūno montavimas, skirtas taupyti.
3. Turi tam tikrą lenkimo ir sukimo atsparumą, galintį atlaikyti šonines apkrovas.

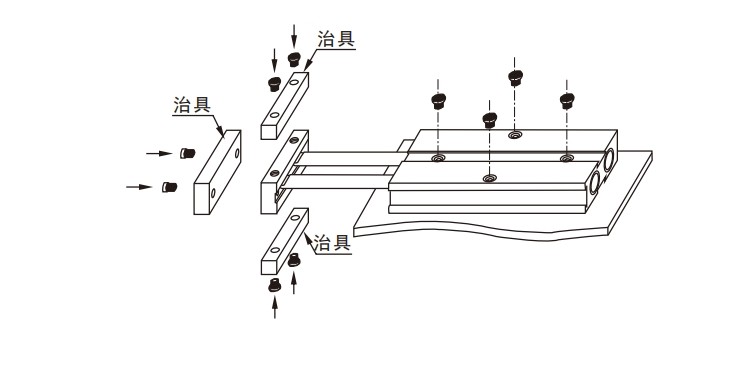

4. Trijų fiksuotos plokštelės pusių tvirtinimo skylės palengvina daugialypės padėties montavimą.
5. Reguliuojamas priekinės dalies susidūrimo padėjimas ant kūno leidžia sureguliuoti cilindro taktą ir palengvinti smūgį.
6. Ši cilindrų serija yra standartiškai aprūpinta magnetiniais priedais, turintys ne magnetines galimybes.
|
Kiaurymės dydis (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Veikimo režimas |
Dvigubas vaidinimas |
|||||
|
Darbinė terpė |
Išvalytas oras |
|||||
|
Darbinis slėgis |
0,1–1,0 MPa (14–145psi) |
|||||
|
Įrodymo slėgis |
1,5 MPa (215 psi) |
|||||
|
Darbinės temperatūros diapazonas |
'-20-70 ℃ |
|||||
|
Darbo greičio diapazonas |
30-500 |
|||||
|
Buferio režimas |
Avarijos pagalvėlė |
|||||
|
Nebrovimo tikslumas |
± 0,4 |
± 0,3 |
||||
|
Uosto dydis |
M5 x 0,8 |
PT1/8 |
||||
Nekreipiantis tikslumas reiškia kampą, kurio cilindro fiksuota plokštė gali sukasi, kai cilindras yra visiškai atitrauktoje būsenoje.
Galimi perėmimo siūlų tipai yra NPT ir G.
PS: Visas TN serijos dvigubos ašies cilindras su magnetais.
TN serijos dvigubos ašies cilindro simbolis:
|
Užsakymo kodas |
||||||||
|
Tn |
- |
20 |
X |
50 |
- |
S |
- |
|
|
Modelis |
|
Kiaurymės dydis |
|
insultas |
|
Magnetas |
|
Siūlas |
|
TN: Dvigubo strypo cilindras (dvigubas vaidinimas), pilna serija su magnetu |
|
|
|
|
|
S: su magnetu |
|
Tuščias: PT sriegis |
|
|
|
|
|
|
|
|
|
T: NPT gija |
|
|
|
|
|
|
|
|
|
G: G siūlas |
TN serijos dvigubos ašies cilindro standartinė specifikacija:
|
Kiaurymės dydis (mm) |
10 |
16 |
20 |
25 |
32 |
|
|
Veikimo režimas |
Dvigubas vaidinimas |
|||||
|
Darbinė terpė |
Išvalytas oras |
|||||
|
Darbinis slėgis |
0,1–1,0 MPa (14–145psi) |
|||||
|
Įrodymo slėgis |
1,5 MPa (215 psi) |
|||||
|
Darbinės temperatūros diapazonas |
'-20-70 ℃ |
|||||
|
Darbo greičio diapazonas |
30-500 |
|||||
|
Buferio režimas |
Avarijos pagalvėlė |
|||||
|
Nebrovimo tikslumas |
± 0,4 |
± 0,3 |
||||
|
Uosto dydis |
M5 x 0,8 |
PT1/8 |
|
|||
Nekreipiantis tikslumas reiškia kampą, kurio cilindro fiksuota plokštė gali sukasi, kai cilindras yra visiškai atitrauktoje būsenoje.
Galimi perėmimo siūlų tipai yra NPT ir G.
PS: Alltn serijos dvigubos ašies cilindras su magnetais.
|

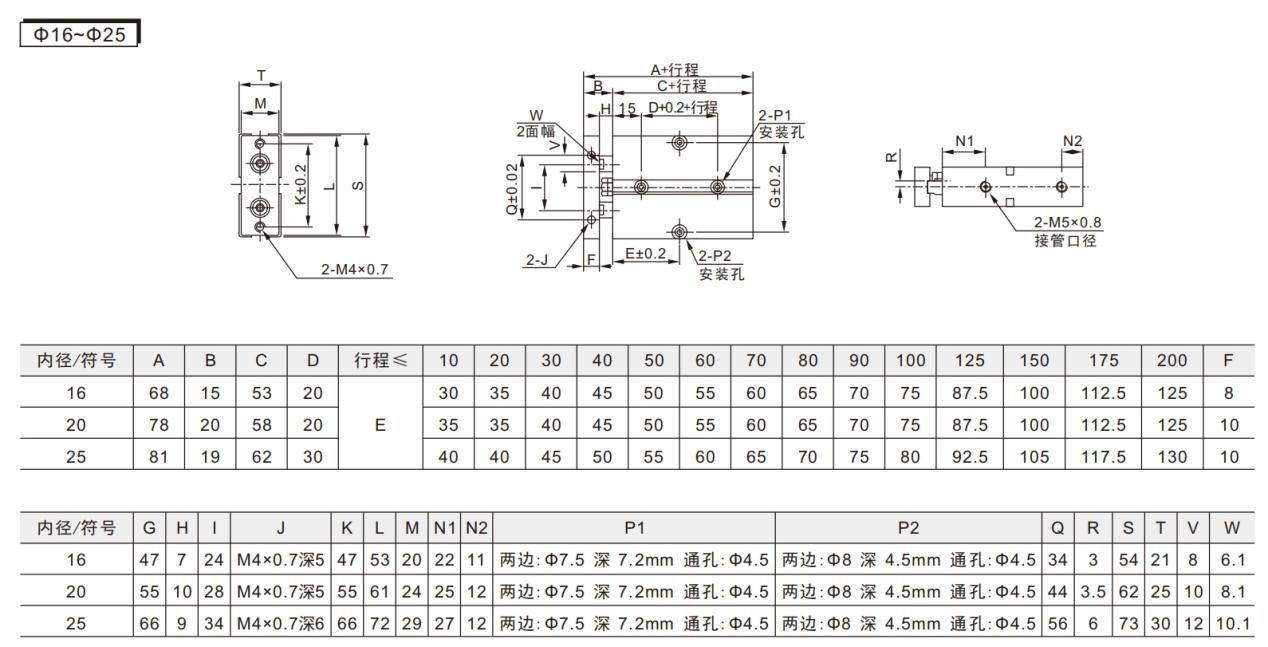

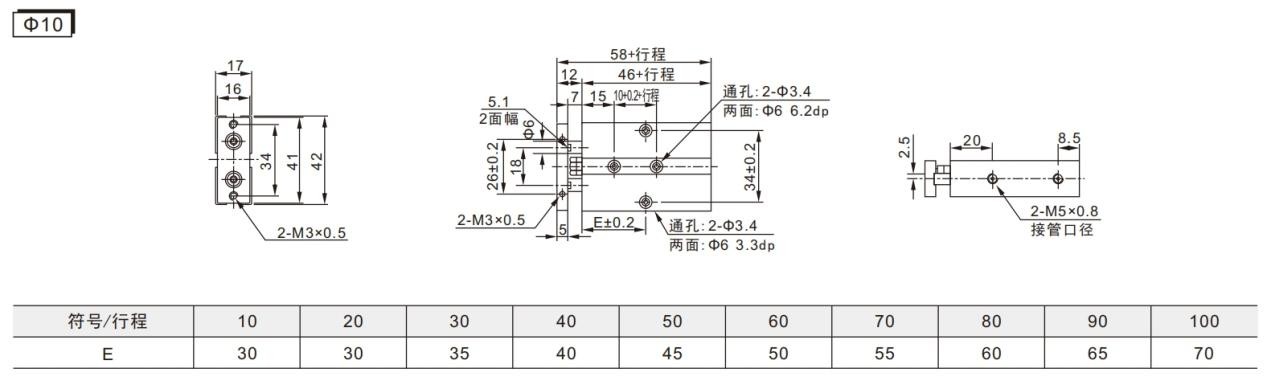

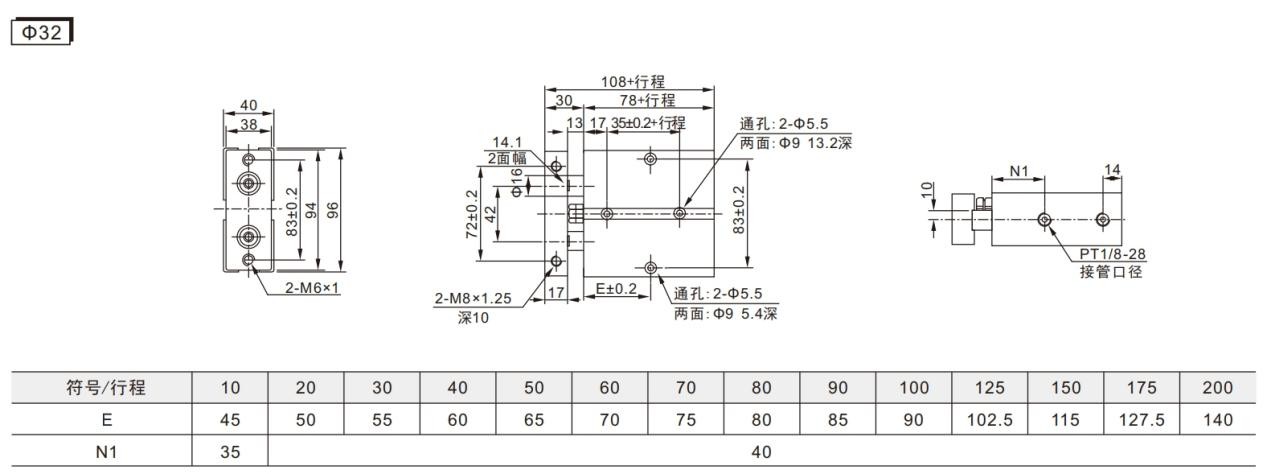

gręžinys (mm) |
Stūmoklio strypo skersmuo (mm) |
Veikimo tipas |
Efektyvus plotas (mm²) |
Oro slėgis (MPA) |
|||||||
|
0.1 |
0.2 |
0.3 |
0.4 |
0.5 |
0.6 |
0.7 |
|||||
|
6 |
4 |
Dvigubas vaidinimas |
Stumkite pusę |
56.5 |
5.7 |
11.3 |
17.0 |
22.6 |
28.3 |
33.9 |
39.6 |
|
Stumkite pusę |
31.4 |
3.1 |
6.3 |
9.4 |
12.6 |
15.7 |
18.8 |
22.0 |
|||
|
10 |
6 |
Dvigubas vaidinimas |
Stumkite pusę |
157.1 |
15.7 |
31.4 |
47.1 |
62.8 |
78.5 |
94.2 |
110.0 |
|
Stumkite pusę |
100.5 |
10.1 |
20.1 |
30.2 |
40.2 |
50.3 |
60.3 |
70.4 |
|||
|
16 |
8 |
Dvigubas vaidinimas |
Stumkite pusę |
402.1 |
40.2 |
80.4 |
120.6 |
160.8 |
201.1 |
241.3 |
281.5 |
|
Stumkite pusę |
301.6 |
30.2 |
60.3 |
90.5 |
120.6 |
150.8 |
181.0 |
211.1 |
|||
|
20 |
10 |
Dvigubas vaidinimas |
Stumkite pusę |
628.3 |
62.8 |
125.7 |
188.5 |
251.3 |
314.2 |
377.0 |
439.8 |
|
Stumkite pusę |
471.2 |
47.1 |
94.2 |
141.4 |
188.5 |
235.6 |
282.7 |
329.9 |
|||
|
25 |
12 |
Dvigubas vaidinimas |
Stumkite pusę |
981.7 |
98.2 |
196.3 |
294.5 |
392.7 |
490.9 |
589.0 |
687.2 |
|
Stumkite pusę |
755.6 |
75.6 |
151.1 |
226.7 |
302.2 |
377.8 |
453.3 |
528.9 |
|||
|
32 |
16 |
Dvigubas vaidinimas |
Stumkite pusę |
1608.5 |
160.8 |
321.7 |
482.5 |
643.4 |
804.2 |
965.1 |
1125.9 |
|
Stumkite pusę |
1206.4 |
120.6 |
241.3 |
361.9 |
482.5 |
603.2 |
723.8 |
844.5 |
|||
