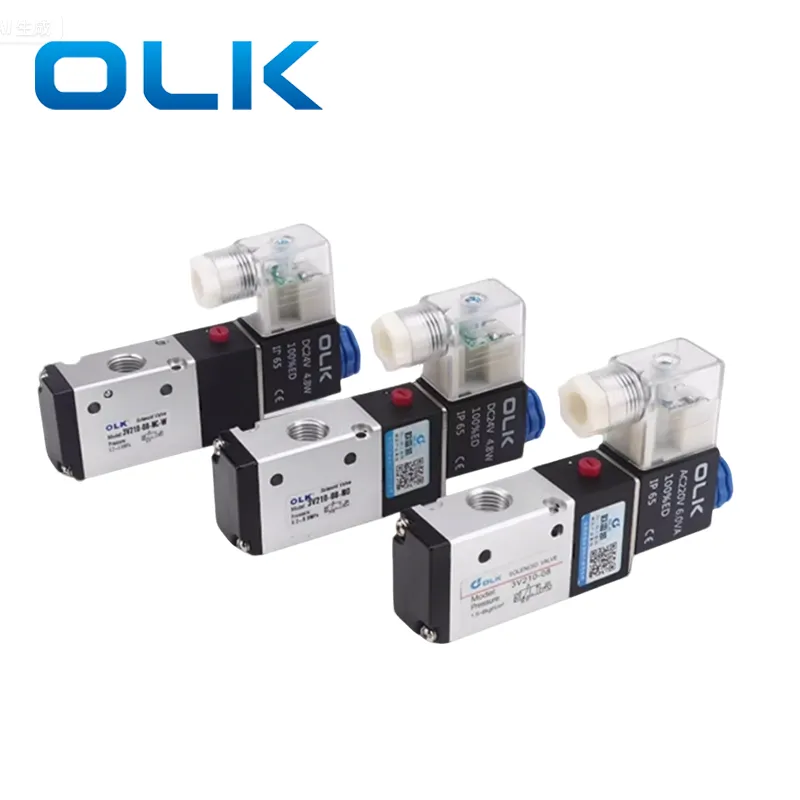

3 V/4 V išorinio piloto solenoidinio vožtuvo charakteristika yra ta, kad 3V/4 V solenoidinio vožtuvo korpuso struktūra yra sudėtinga, todėl į vožtuvo korpusą reikia įvesti atskirą išorinį valdymo oro šaltinį. Pneumatinės valdymo pozicijos skirtinguose prekės ženkluose skiriasi, kai kurie yra ant piloto galvutės. OLK turi oro įleidimo angą prie vožtuvo korpuso P-uosto, kuris išoriškai yra prijungtas prie prievado, kad būtų galima įjungti ritę. Šis dizainas leidžia veikti esant ypač žemam slėgiui ar net vakuuminėms sąlygoms, todėl jis yra tinkamas naudoti nestabiliam oro tiekimui, vakuuminei aplinkai ar žemo slėgio sistemoms, reikalaujančioms papildomų valdymo šaltinių, tokių kaip vakuuminė įranga, žemo slėgio pneumatiniai cilindrai ar sprogstamosios atmosferos.
3 V išoriniam pilotui solenoidiniam vožtuvui išoriniai bandomosios įleidimo angos yra suskirstytos į priekinį pilotą ir galinį pilotą, atsižvelgiant į jų pozicijas ant vožtuvo korpuso. Galinio pilotavimo pranašumas yra tas, kad jis siūlo daugiau vietos ir švaresnę išvaizdą, išvengiant pernelyg sandarios artumo solenoidinei ritei.
Funkcija: Papildomas valdymo oro šaltinis reikalingas vakuume arba žemo slėgio sistemose.
Pastaba:
Piloto prievadas turi būti prijungtas prie teigiamo slėgio oro šaltinio!
Įleidimo angą galima prijungti prie neigiamo valdymo slėgio.
Oro tiekimas reikalingas perjungimo krypčiai.
|
Daiktas |
Išorinis bandomasis prievadas |
Daiktas |
Išorinis bandomasis prievadas |
|
3V110-M5/06 |
M5 |
4V110-M5/06 |
M5 |
|
3V120-06/08 |
4V120-M5/06 |
||
|
3V210-06/08 |
4v130/m5/06 |
||
|
3V220-06/08 |
4v210-06/08 |
||
|
3V310-08/10 |
4v220-06/08 |
||
|
3V320-08/10 |
4v230-06/08 |
||
|
3V410-15 |
G1/8
|
4v310-08/10 |
|
|
3V420-15 |
4v320-08/10 |
||
|
|
|
4v330-08/10 |
|
|
|
|
4v410-15 |
G1/8 |
|
|
|
4v420-15 |
|
|
|
|
4V430-15 |
|
Išorinis pilotas ir vidinis piloto solenoidinis vožtuvas: skirtumai ir taikymo scenarijai |
|||
|
Daiktas |
Vidinis pilotas |
Išorinis pilotas |
|
|
Oro šaltinis |
Naudoja paties vožtuvo P prievadą (įleidimo angą) kaip bandomąjį oro šaltinį |
Pristato valdymo oro šaltinį iš išorinio prievado |
|
|
Struktūrinis paprastumas |
Paprastesnė struktūra, paprastai naudojama standartinėms reikmėms |
Šiek tiek sudėtingesnė struktūra, reikia išorinio oro tiekimo |
|
|
Min Start-Up slėgis |
Norint veikti, reikia didesnio minimalaus slėgio (pvz., 0,15–0,2 MPa) |
Gali būti naudojamas ypač žemo slėgio ar net vakuume |
|
|
Taikymo scenarijus |
Tinka aplinkai, kurioje yra stabilus oro tiekimo slėgis, pvz., Standartizuotos gamyklos automatizavimo sistemos |
Idealiai tinka nestabilioms slėgio sistemoms, vakuuminėms aplinkoms ar žemo slėgio sistemoms, kurioms reikalingas išorinis bandomasis oras |
|
|
Nesėkmės rizika |
Gali nepavykti įjungti, jei įleidimo slėgio nėra pakankamas |
|
|
Koks yra „OLK Brand 3V/4V“ išorinių bandomųjų solenoidinių vožtuvų bandomojo oro uosto dydis?
Didžiausias bandomojo prievado dydis tiek 3 V, tiek 4 V yra M5.
3V/4V solenoidinis vožtuvas 400 serijos yra G1/8.
Kokiomis programomis galima naudoti 3 V/4 V išorinius bandomuosius solenoidinius vožtuvus?
Dėl išorinio valdymo oro šaltinio poreikio išorinius bandomuosius solenoidinius vožtuvus galima naudoti vakuuminės įrangoje, žemo slėgio pneumatiniuose cilindruose ir sprogstamojoje aplinkoje
