Paprastai kalbant,PU vamzdisyra sumontuoti ant oro kompresorių, skirtų dujoms transportuoti. Funkciniu požiūriu jis taip pat gali transportuoti vandenį ir kitus skysčius, tačiau PU vamzdžių atsparumas korozijai nėra ypač stiprus.
Galima įranga: pneumatinė įranga, oro kompresorius, pneumatiniai įrankiai, oro siurblys, oro cilindras, pjovimo staklės, purškimo įranga, suvirinimo įranga, pramoninis robotas, pakavimo mašina, aplinkos kontrolės įranga, drėkintuvas, dulkių šalinimo įranga, vėdinimo sistema, purškimo sistema, aušinimo įranga. Laboratorinė ir medicininė įranga: laboratoriniai instrumentai, analizatoriai, medicininių dujų įranga, oro mėginių ėmikliai. Transporto priemonės ir mašinos: automobilių techninės priežiūros įranga, pneumatinės pakabos sistemos, žemės ūkio mašinų automatikos gamybos įranga: surinkimo linijos, konvejerių sistemos, bandymo įranga.
PU oro žarna plačiai naudojama automatikos įrangoje.
| PU (poliuretano vamzdis) | PA (nailoninis vamzdelis) | PE (polietileno vamzdis) | Guminis vamzdis | Pinta sustiprinta žarna | Itin lankstus vamzdelis | PU plokščia žarna | |
| Savybės: | Dažniausiai naudojama oro žarna, itin lanksti Geras, lygus paviršius, mažas vidinis pasipriešinimas. | Didelis kietumas, geras standumas, galintis išlaikyti formą | Minkšta medžiaga, pusiau permatoma, maža kaina. | Pagaminta iš natūralios arba sintetinės gumos ir sutvirtinta pintu sluoksniu | PU arba nailoniniai vamzdeliai su išoriniu pintu armavimo sluoksniu iš poliesterio, aramidinio pluošto arba nerūdijančio plieno vielos, užtikrinančio didesnį atsparumą slėgiui ir mechaninį stiprumą. | Naudojant specialias medžiagas ir procesus, lankstumas gerokai viršija įprastų PU vamzdžių lankstumą | Vamzdžio korpusas yra plokščias, o keli vamzdynai gali būti integruoti lygiagrečiai. |
| Privalumas | Geras lankstumas, atsparumas dilimui, atsparumas sukimui, lengvas, lengvai suvyniojamas ir montuojamas | Atsparumas aukštam slėgiui, atsparumas aukštai temperatūrai (iki 110 ° C), puikus alyvos ir cheminių medžiagų atsparumas ir nėra lengvai oksiduojamas | Pigi kaina, geras atsparumas žemai temperatūrai ir atsparumas korozijai (rūgštims, šarmams). | Puikus elastingumas, sugeria vibracijas ir pasižymi dideliu atsparumu oro sąlygoms. | Itin didelis atsparumas slėgiui (iki kelių kartų didesnis nei įprastų vamzdžių), atsparumas plėtimuisi ir geras impulsų veikimas | Itin minkštas, su labai mažu lenkimo spinduliu, atsparus pakartotiniam lenkimo nuovargiui ir nelengvai nulaužiamas mazgas. | Vietą taupantis, tvarkingas ir gražus, lengvai valdomas kelis oro šaltinius ir apsaugo nuo įsipainiojimo. |
| Trūkumas | Atsparumas aukštai temperatūrai yra vidutinis (paprastai -10 ° C ~ + 60 ° C), o alyvos ir cheminių medžiagų atsparumas nėra toks geras kaip nailoninių vamzdžių. | Prastas lankstumas, lengvai trapūs esant žemai temperatūrai ir reikalauja didelės erdvės lenkimo montavimui. | Prastas atsparumas slėgiui, neatsparus aukštai temperatūrai, linkęs senti ir silpnas atsparumas dilimui. | Itin didelių gabaritų, didelio vidinės sienos atsparumo ir lengvo senėjimo plastikiniai vamzdžiai pamažu pakeitė šiuolaikines pneumatines sistemas. | Sumažėja lankstumas, didėja lenkimo spindulys, brangsta kaina. | Kaina paprastai yra didesnė, o atsparumas slėgiui gali būti šiek tiek mažesnis nei įprastų tos pačios specifikacijos vamzdžių. | Lenkimo kryptis yra ribota (gali lenkti tik į plokščią kryptį), o kaina yra gana didelė |
| Tipiškos programos: | Pats stipriausias universalumas, tinkantis prijungti didžiąją dalį pneumatinės įrangos, ypač tais atvejais, kai reikia dažnai judėti ir lenktis, pavyzdžiui, robotų rankos ir mobilieji įrenginiai | Stacionarus įrengimas, kai reikalingas atsparumas alyvai ir temperatūrai, pvz., vamzdynai šalia staklių, automobilių gamyba ir aukštos temperatūros įranga. | Tinka žemo slėgio laikinoms dujų jungtims arba nekritinėms sritims, tokioms kaip vanduo ir žemės ūkio drėkinimas. Rečiau naudojamas pagrindinių grandinių pneumatinėse grandinėse. | Daugiausia naudojamas sunkiajai įrangai, statybinėms mašinoms ir progoms, kurioms reikalingas didelis lankstumas ir atsparumas vibracijai. | Naudojamas aukšto slėgio pneumatinėse sistemose, oro kompresorių išleidimo angose, tolimojo magistralinio dujų tiekimo vamzdynuose ir situacijose, kai dažnai generuojami slėgio impulsai. | Roboto korpuso viduje esanti tempimo grandinė (Tank chain), kuriai būdingas aukšto dažnio grįžtamasis judėjimas, ir įranga, kuriai reikalingas itin didelis lankstumas. | Dujų kelio santrauka įrenginiams su keliais vykdymo komponentais, pvz., centralizuotais vamzdynais nuo darbo vietų, vožtuvų salelių iki pavarų. |

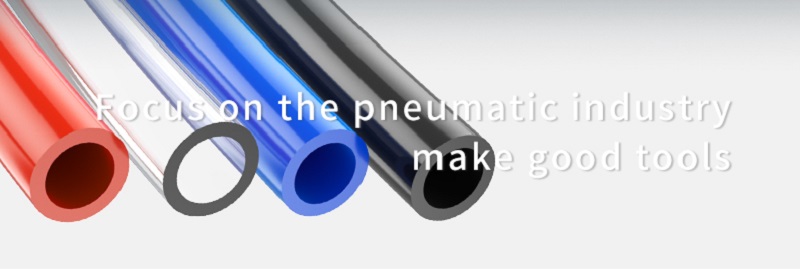

Poliuretano vamzdis (PU) yra keturių spalvų: mėlynas, skaidrus, raudonas ir mėlynas. Darbinį vamzdį mums patogu atskirti ir sujungti pneumatiniuose įrenginiuose. Tiksliau, tai priklauso nuo kiekvienos įmonės standartinių specifikacijų. Pavyzdžiui, kai kurios įmonės reikalauja skaidrių vamzdžių vakuumui, mėlynų vamzdžių oro įleidimui ir oranžinių vamzdžių oro išleidimui, kad būtų galima atskirti skirtingus vamzdynus ir palengvinti greitą trikčių šalinimą bei padėties nustatymą atliekant oro kontūro techninę priežiūrą.
Pirma, mes žinome, kad PU oro žarnos dydis gali nustatyti srauto greitį. Kuo didesnis pneumatinis vamzdis, tuo didesnis srautas, o tai savo ruožtu turi įtakos oro baliono veikimo greičiui.

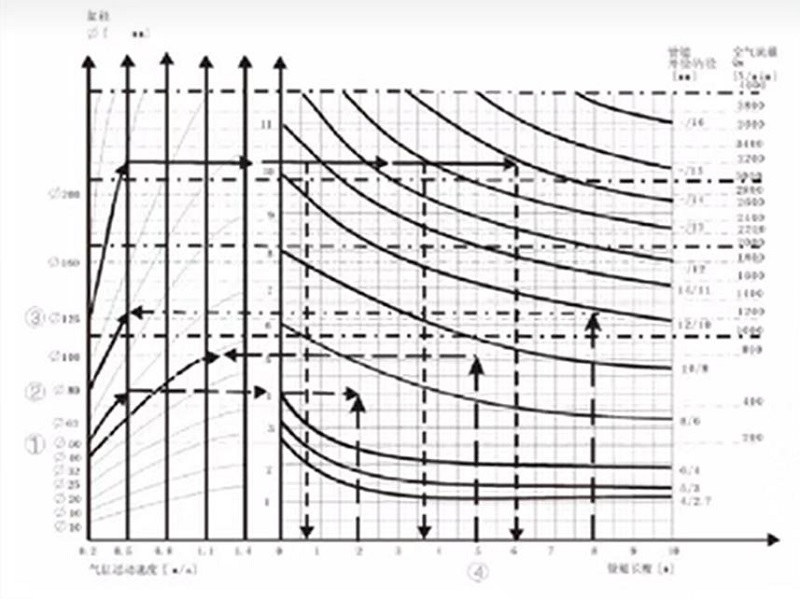

Griežtai kalbant, renkantis, apskaičiavimui turime įtraukti tokius parametrus kaip eiga, važiavimų skaičius per minutę, cilindro skersmuo ir kt. Tačiau, remiantis atitinkama patirtimi, rekomenduojamos skirtingos balionų specifikacijos ir atitinkamos oro linijos vamzdžių specifikacijos.
| Oro cilindro angos dydis (mm) | Vamzdžio dydis (mm) |
| ɸ16 | ɸ4 |
| ɸ16-ɸ32 | ɸ6 |
| ɸ32-ɸ63 | ɸ8 |
| ɸ63-ɸ100 | ɸ10 |
| ɸ100 | ɸ12 |
1. Vožtuvų eksploatavimo magistraliniam vamzdynui galima rinktis kiek didesnius vamzdžius (dėl to nebus sunaudotos papildomos oro, todėl eksploatacijos metu nebus patiriama papildomų išlaidų).
2. Tačiau vamzdis tarp vožtuvo ir cilindro turėtų būti optimizuotas vadovaujantis šiais principais: jei vamzdžio skersmuo per mažas, jis droseliu, taip apribodamas cilindro greitį; Tačiau per didelis vamzdžio skersmuo gali sukelti sąstingį, todėl padidėja oro sąnaudos ir užpildymo laikas.
3. Būtina atsižvelgti į lenkimo spindulį, o naudojant tempimo grandinę labai svarbu patikrinti lenkimo spindulį.
PU vamzdžių darbinis slėgis kambario temperatūroje paprastai yra apie 10 kg/cm², nors jis gali skirtis priklausomai nuo dydžio ir modelio. Naudojant aukštą slėgį, sutvirtinti PU pinti vamzdeliai yra geresnis pasirinkimas. Jis pagamintas iš trijų sluoksnių dizaino – išorinis PU, vidurinis poliesterio pintas sutvirtinimas ir vidinis PU – užtikrina didesnį atsparumą slėgiui ir ilgaamžiškumą. Be to, šio tipo PU vamzdeliai tinka tiek oro, tiek vandens perdavimui.
Pasirinkimo principas: trūkimo slėgis ≥ 3 × darbinis slėgis
PU vamzdžių lankstumas vaidina lemiamą vaidmenį įrengimo erdvėje ir įrangos judėjimui, ypač kai naudojami skirtingų dydžių, pvz., 6 mm ir 8 mm PU vamzdeliai. Mažesnio skersmens, pvz., 6 mm PU vamzdžio, lenkimo spindulys yra mažesnis, todėl jie idealiai tinka kompaktiškiems įrenginiams, pvz., valdymo skydams arba mažoms automatizavimo sistemoms, kur erdvė yra ribota. Priešingai, 8 mm PU vamzdeliai užtikrina didesnį oro srautą ir dažniausiai naudojami tokiose srityse kaip pneumatiniai įrankiai ar didesnės mašinos, kur reikalingas ir lankstumas, ir srauto našumas. Dinaminėse sistemose, tokiose kaip robotų rankos ar pakavimo mašinos, aukštos kokybės poliuretano vamzdeliai užtikrina sklandų judėjimą be susilenkimo, pagerina efektyvumą ir prailgina tarnavimo laiką. Tinkamo dydžio pasirinkimas tiesiogiai veikia sistemos veikimą ir įrengimo efektyvumą.

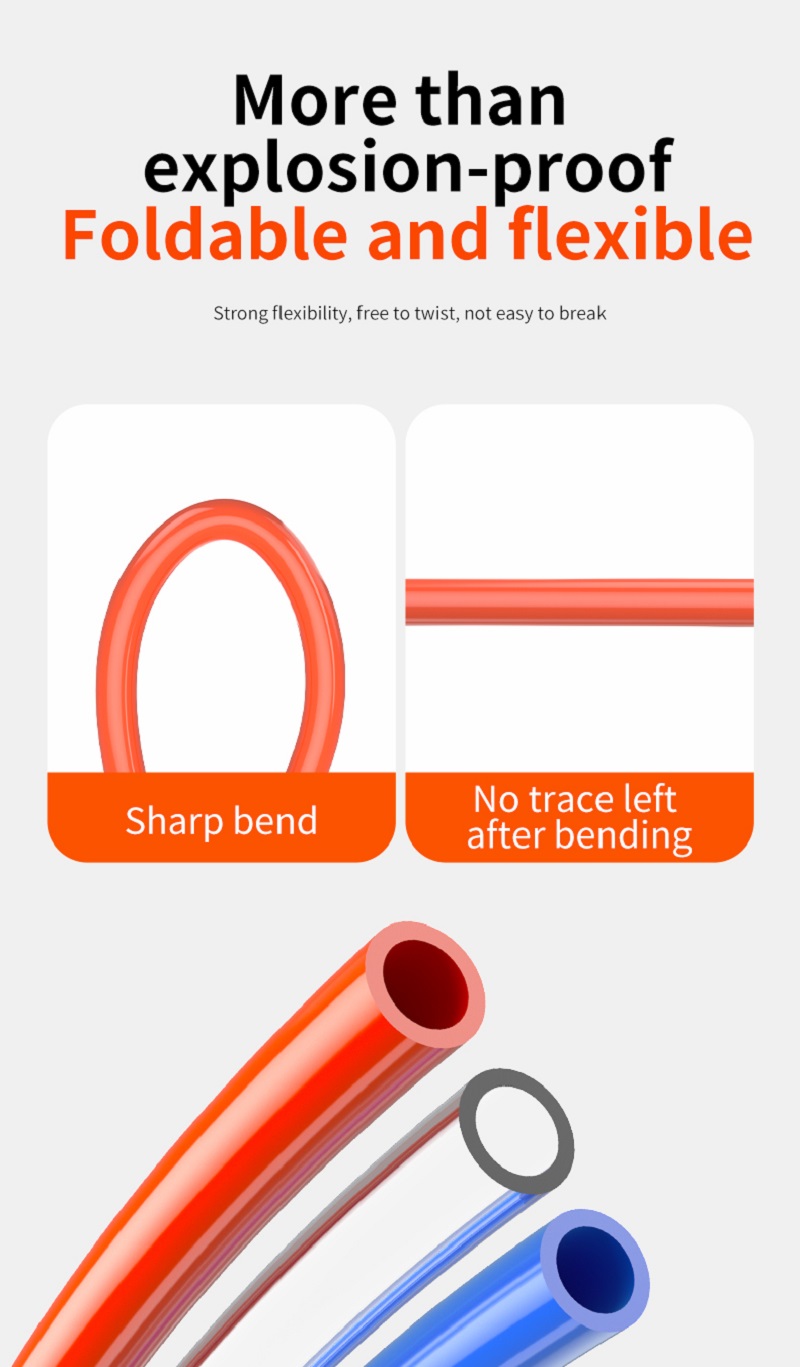

minkštesnis, atsparus lenkimui, gali greitai atšokti po lenkimo, mažiau linkęs blokuotis lenkimo metu, specializuotas automatizavimo sistemoms, įrangos nukreipimui be trukdžių
PU vamzdžių kietumas paprastai yra nuo 60 A iki 95 A, priklausomai nuo medžiagos formulės ir taikymo. 60APU vamzdisyra minkštas ir lengvai lankstomas, tinka dažno judėjimo reikalaujančioms scenoms; 95A PU vamzdis yra kietesnis ir tinka situacijoms, kai reikia didelio slėgio arba ilgalaikio fiksavimo. Renkantis būtina subalansuoti lankstumą ir standumą pagal faktinius poreikius.
①. Medžiagų santykis: minkštų ir kietų segmentų santykis poliuretane tiesiogiai veikia kietumą, o koreguojant santykį gali pasikeisti vamzdžio charakteristikos.
②. Priedai: Pridėjus tam tikrų užpildų ar plastifikatorių, kietumas gali labai pakisti, pavyzdžiui, silicio dioksido pridėjimas, kuris gali padidinti standumą.
③. Gamybos procesas: Proceso parametrai, tokie kaip ekstruzijos temperatūra ir aušinimo greitis, taip pat gali turėti subtilų poveikį galutiniam kietumui.
· Dinaminis pritaikymas: dažnai lenkiant (pvz., mechaninis dujų tiekimas), rekomenduojama rinktis nuo 60 A iki 75 A žarnas, kad būtų išvengta nuovargio įtrūkimų.
·Aukšto slėgio aplinka: gabenant aukšto slėgio skysčius rekomenduojama naudoti kietus vamzdžius su 85A ar daugiau, kad būtų užtikrintas gniuždymo stiprumas.
Atsparumo dilimui reikalavimai: tais atvejais, kai žemė traukiasi arba trintis, idealesnis yra maždaug 80 A subalansuotas kietumas.
①. Patikrinkite kietumą ir nustatykite 85-95A. Vasarą 98A kietumas nėra lengvai suminkštinamas aukštoje temperatūroje; Žiemą 95A kietumas, šaltą žiemą nelengvai sukietėja. Per švelnus lengva supykti; Per kietas ir linkęs įtrūkti
②. Tolygiai suspauskite vamzdžio sienelę be jokių burbuliukų. Jei suspaudus yra tuščiaviduriai arba įdubę plaukai, jie laikomi defektais
③. Patikrinkite elastingumą. Sulenkus 90 laipsnių, jis atšoks per kelias sekundes. Jei atšokimas lėtas ir liko raukšlių, jų naudoti negalima
④. Patikrinkite vidinį skersmenį ir pasirinkite atitinkamas specifikacijas pagal įrangos slėgį. Jei vidinis skersmuo netinkamas, tai turės įtakos galiai
Suslėgtas oras iš kompresorių yra aukštos temperatūros. Trumpalaikis naudojimas yra gerai, tačiau ilgalaikis naudojimas gali sukelti vamzdelio patinimą arba plyšimą. Rekomenduojama naudoti su oro bakais, aušintuvais ir oro filtrais.
Dirbtuvėse PU vamzdžiai dažnai suvyniojami, tempiami ir gali liestis su koroziniais skysčiais. Šie veiksniai gali pažeisti vamzdžio paviršių, pagreitinti senėjimą ir sutrumpinti tarnavimo laiką. Pakeiskite vamzdelius laiku arba naudokite OLK aukšto slėgio pintus PU vamzdelius.
Dažymas purškiamuoju būdu apima aukštą temperatūrą, korozinius dažus ir vamzdžio traukimą esant slėgiui, dėl kurio gali sprogti. Vadovaukitės vamzdžių slėgio ir temperatūros diagrama, slėgį išlaikykite saugiose ribose ir apsvarstykite galimybę naudoti OLK aukšto slėgio pintusPU vamzdeliai.
Galima prijungti įprastas tiesias jungtis, posūkius ir trišakius
Taip, pneumatinio vamzdžio spalvą ir ant jo esančius ženklus galima pritaikyti
