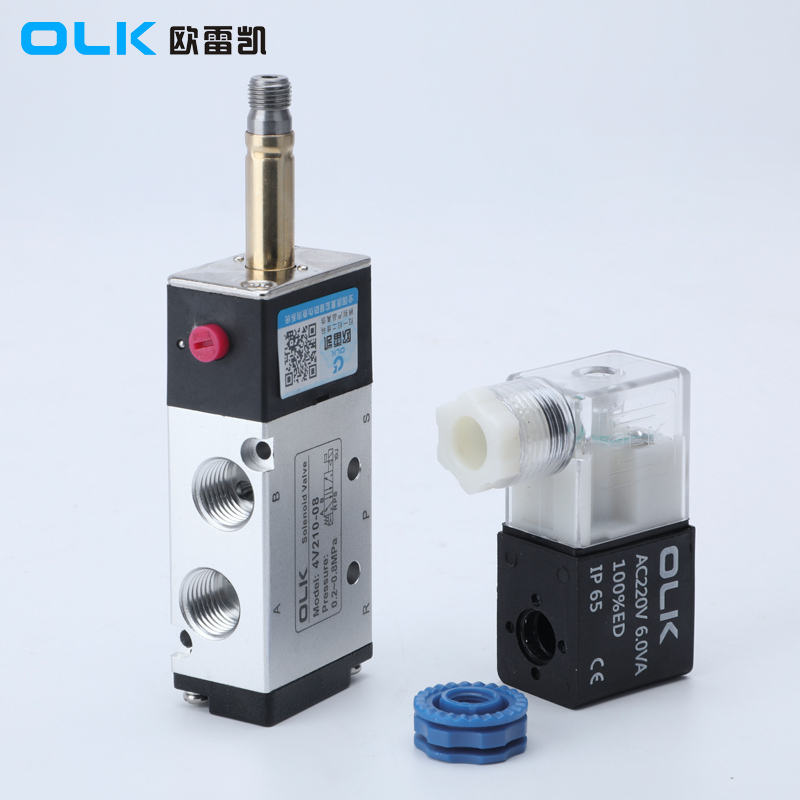

Skirtumas tarp trijų vožtuvų tipų 5/3Solenoidiniai vožtuvai
Užsakant 5/3solenoidiniai vožtuvai, be vieno ir dvigubo elektrinio valdymo, yra trys konfigūracijos: C (dvigubas solenoidas, 5/3 krypčių uždaras centras), E (dvigubas solenoidas, 5/3 krypčių išmetimo centras) ir P (dvigubas solenoidas, 5/3 krypčių slėgis centras).
| 5/3 būdassolenoidinis vožtuvassimbolis | Užsakymo kodas |
|
|
 |

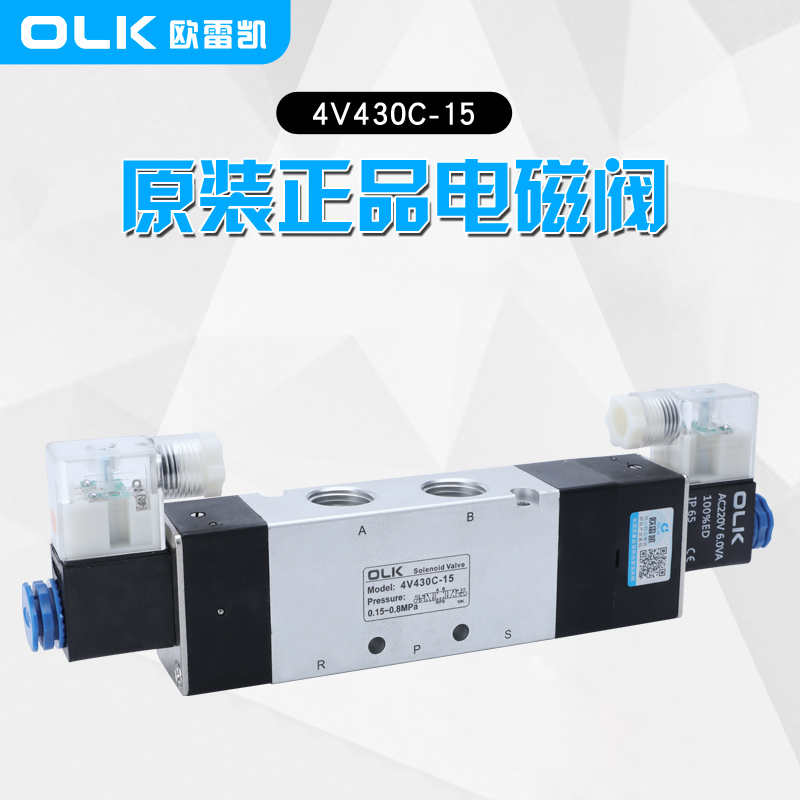

4V130C-M5/06 4V230C-06/08 4V330C-08/10 4V430C-15 |
Dvigubas solenoidas 5/3 krypčių uždaras centras |
5/3 vožtuvo normaliai uždarytoje padėtyje. |
 |
4V130E-M5/06 4V230E-06/08 4V330E-08/10 4V430E-15 |
Dvigubas solenoidinis 5/3 krypčių išmetimo centras |
5/3 vožtuvo normaliai atidarytoje padėtyje. |
 |
4V130P-M5/06 4V230P-06/08 4V330P-08/10 4V430P-15 |
Dvigubas solenoidinis 5/3 krypčių slėgio centras |
5/3 vožtuvas išmetimo padėtyje. |
Slėgis prievade P (tiekimo slėgis):
Tai reiškia slėgį solenoidinio vožtuvo įvesties angoje (paprastai pažymėta P). Šis slėgis yra varomoji jėga, reguliuojanti skysčio srautą, kai vožtuvas atsidaro arba užsidaro.
Slėgio centro konfigūracijoje slėgis įleidimo angoje (P) yra didesnis nei kitose angose (pvz., A arba B), o valdymo sistema nukreipia šį slėgį į atitinkamą kanalą.
Vidutinė išmetimo padėtis:
Tai apibūdina būsenąsolenoidinis vožtuvaskai yra vidurinėje padėtyje. Trijų padėčių solenoidiniams vožtuvams, kai ritė yra vidurinėje padėtyje, visi prievadai (pvz., P, A ir B) gali būti tarpusavyje sujungti arba tam tikri prievadai gali sudaryti nuotėkio kelią.
Įprastoje vidutinės padėties išmetimo konfigūracijoje slėgis iš A arba B angų gali grįžti į išmetimo angą (dažniausiai pažymėtą R arba T), išleidžiant slėgį. Ši konstrukcija naudojama kai kuriose srityse, siekiant išvengti per didelio slėgio padidėjimo sistemoje, kai nėra valdymo signalo.
Uždaras centras:
Uždarome centre visos solenoidinio vožtuvo angos yra užsandarintos, kai yra vidurinėje padėtyje, tai reiškia, kad skystis negali tekėti per jokius prievadus.
Ši konstrukcija paprastai naudojama tais atvejais, kai reikia palaikyti slėgį arba užkirsti kelią nepageidaujamam skysčio srautui, kai sistema yra vidurinėje padėtyje.
Santrauka:
Slėgio centras: reiškia slėgį, taikomąsolenoidinis vožtuvasįvadas.
Išmetimo centras: aprašoma būsena, kai skystis gali būti išleistas iš vieno ar kelių vidurinėje padėtyje esančių prievadų.
Uždarytas centras: aprašoma būsena, kai visi prievadai yra užsandarinti, neleidžiant skysčiui tekėti vidurinėje padėtyje.
5/3 solenoidinio vožtuvo pranašumai, palyginti su 5/2 solenoidiniu vožtuvu:
Keli vidurinės padėties parinktys:
5/3 solenoidinis vožtuvas turi tris darbines padėtis, o vidurinę padėtį galima konfigūruoti įvairioms būsenoms (pvz., slėgiui, išmetimui arba uždarymui).
Šis lankstumas leidžia palaikyti slėgį, išmetimo slėgį arba visiškai užsandarinti sistemą, kai vožtuvas yra išjungtas arba avarinėje situacijoje, todėl siūloma daugiau valdymo galimybių įvairioms reikmėms.
Patobulinta sauga ir valdymas:
5/3 solenoidinis vožtuvas gali pasirinkti palaikyti slėgį arba išmetamųjų dujų slėgį vidurinėje padėtyje, užtikrindamas apsaugą nuo nenumatytų veiksmų saugai svarbiose srityse. Pavyzdžiui, nutrūkus elektrai arba dingus valdymo signalui, pasirinkus tinkamą vidurinę padėtį, galima apsaugoti įrangą ir personalą.
5/2 solenoidinis vožtuvas, praradęs signalą, gali grįžti tik į pradinę padėtį ir negali pasiūlyti panašios apsaugos.
Cilindro smūgio prevencija:
Vidutinė 5/3 solenoidinio vožtuvo padėtis gali būti naudojama siekiant sumažinti poveikį cilindrui keičiant kryptį. Pavyzdžiui, pasirinkus išmetimo tipo vidurinę padėtį, keičiant kryptis gali būti išleidžiamas dalinis slėgis, išvengiama smūgio dėl staigaus stabdymo ar paleidimo, taip pailginant įrangos eksploatavimo laiką.
A 5/2solenoidinis vožtuvasneturi šios funkcijos, nes gali tik greitai persijungti iš vienos pusės į kitą, o tai kai kuriais atvejais gali sukelti smūgį ir įrangos nusidėvėjimą.
Išvada:
5/3 solenoidinis vožtuvas, palyginti su 5/2 solenoidiniu vožtuvu, turi reikšmingų pranašumų lankstumo, saugumo, smūgių mažinimo ir sudėtingo valdymo srityse. Dėl to jis yra labai vertingas programose, kurioms reikalingi keli darbo režimai, padidinta sauga ir mažesnis įrangos poveikis. Tuo tarpu 5/2 solenoidinis vožtuvas, pasižymintis paprastesne struktūra ir mažesnėmis sąnaudomis, dažniausiai naudojamas sistemose, kur nereikia sudėtingo valdymo.
-
