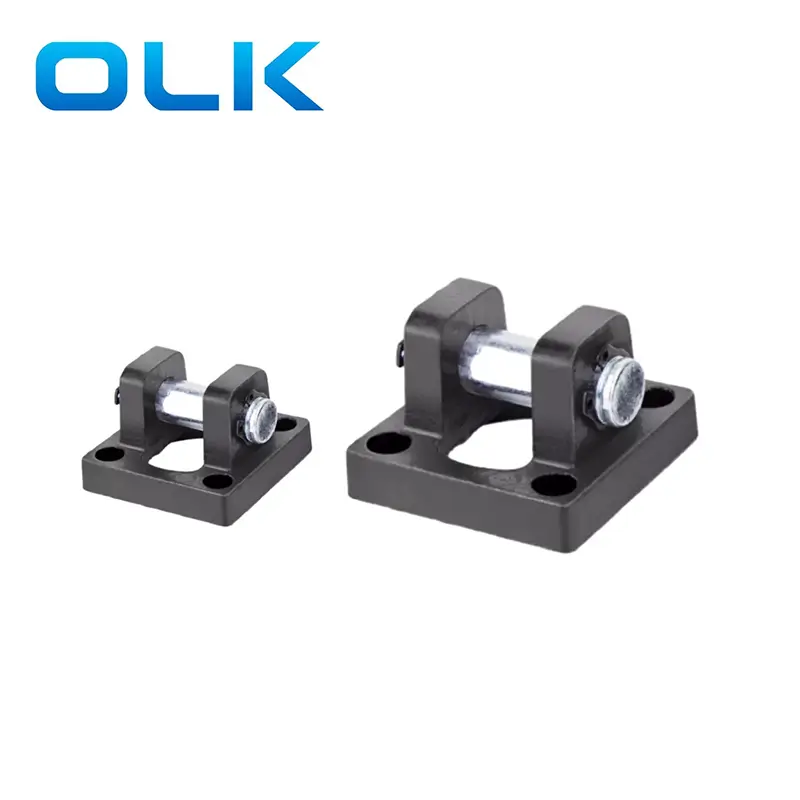

OLK pneumatinė įmonė Dvigubos ausies galinė montavimo cb Clevis tvirtinimo laikiklis, skirtas SC serijos pneumatiniam cilindrui. Dažnos judėjimo sistemos.CB CleVis montavimo laikiklis, tinkamas vidutinio ir didelio gręžinio dydžio pneumatiniams cilindrams, sunkiųjų apkrovoms ar dinaminėms reikmėms.
„CB CleVis“ tvirtinimo laikiklis, plačiai naudojamas spausdinimo įrangoje, maisto mašinose, pakavimo linijose ir kituose įrenginiuose, kuriems reikia plūduriuojančių jungčių judančiame gale.
|

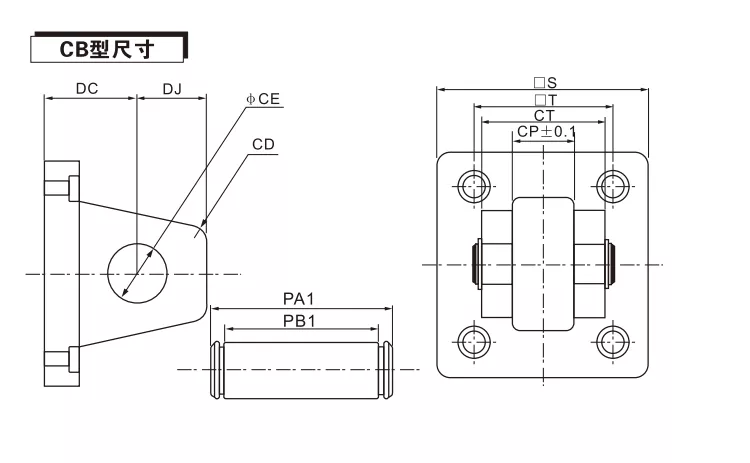

Kodo / kiaurymės skersmuo |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Cc |
19 |
19 |
19 |
19 |
32 |
32 |
50 |
55 |
60 |
|
CD. |
5 |
5 |
3 |
3 |
8 |
8 |
8 |
9 |
9 |
|
CE |
12 |
14 |
14 |
14 |
20 |
20 |
25 |
30 |
30 |
|
CJ |
13 |
13 |
15 |
15 |
21 |
21 |
31 |
35.5 |
36 |
|
CP |
16.3 |
20.3 |
20.3 |
20.3 |
32.3 |
32.3 |
70 |
90 |
90 |
|
Ct |
32 |
44 |
52 |
52 |
64 |
64 |
130 |
170 |
170 |
|
PA1 |
41 |
51.8 |
60.3 |
60.3 |
73.8 |
73.8 |
139 |
181 |
181 |
|
PB1 |
33.5 |
45.5 |
54 |
54 |
65.5 |
65.5 |
131.5 |
171.5 |
171.5 |
|
S |
48 |
50 |
62 |
75 |
94 |
112 |
140 |
180 |
220 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Kokį pneumatinį cilindrą galima naudoti ant CB CleVis tvirtinimo laikiklio?
Keturių srieginių skylių montavimo padėtis yra fiksuota ir gali būti naudojama tik SC cilindruams,

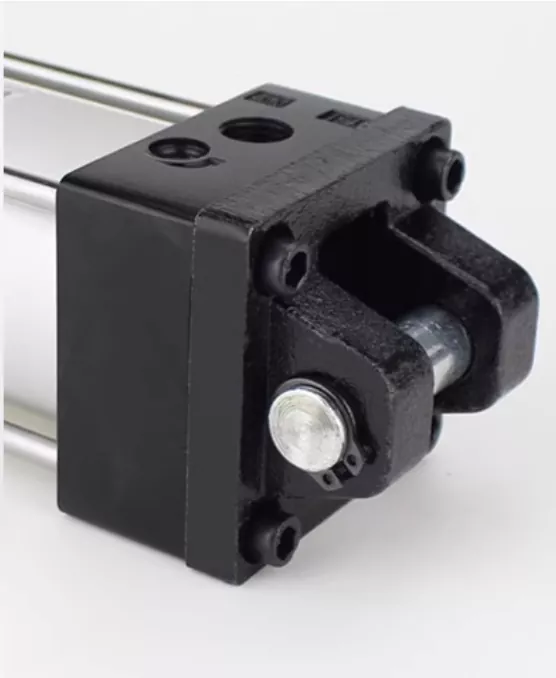

Kaip įdiegti CB cilindro clevis laikiklį ant SC cilindro?
Suderinkite keturis varžtus su keturiomis srieginėmis skylėmis SC cilindro apačioje, pritvirtinkite jų pozicijas varžtais ir galiausiai priveržkite kiekvieną sriegiuotą skylę iš eilės
Kuo skiriasi CA ir CB?
Ca clevis yra vienišas clevis, cb clevis yra dvigubas clevis.
Ar „CB CleVis“ tvirtinimo laikiklyje yra varžtai?
Skirtingos CB cilindro Clevis kalno specifikacijos Naudokite skirtingus varžtus. Norėdami gauti konkrečių užklausų ir citatų, pasitarkite su pardavimais
