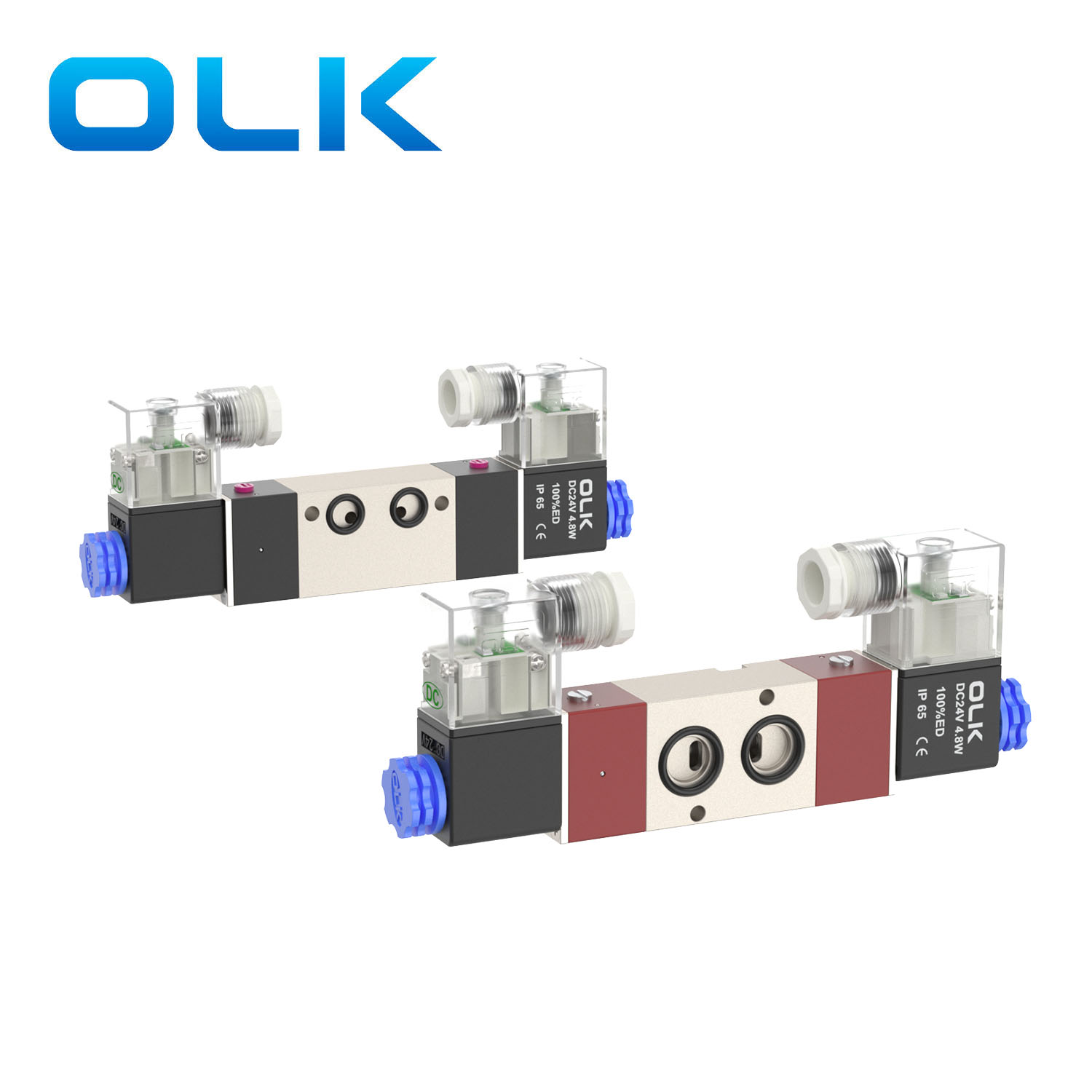

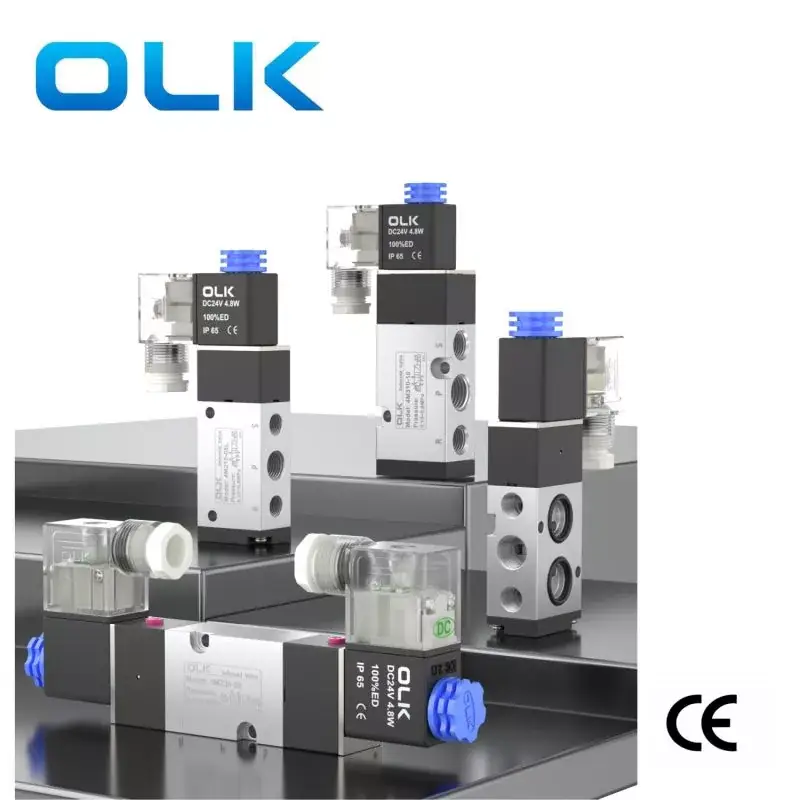

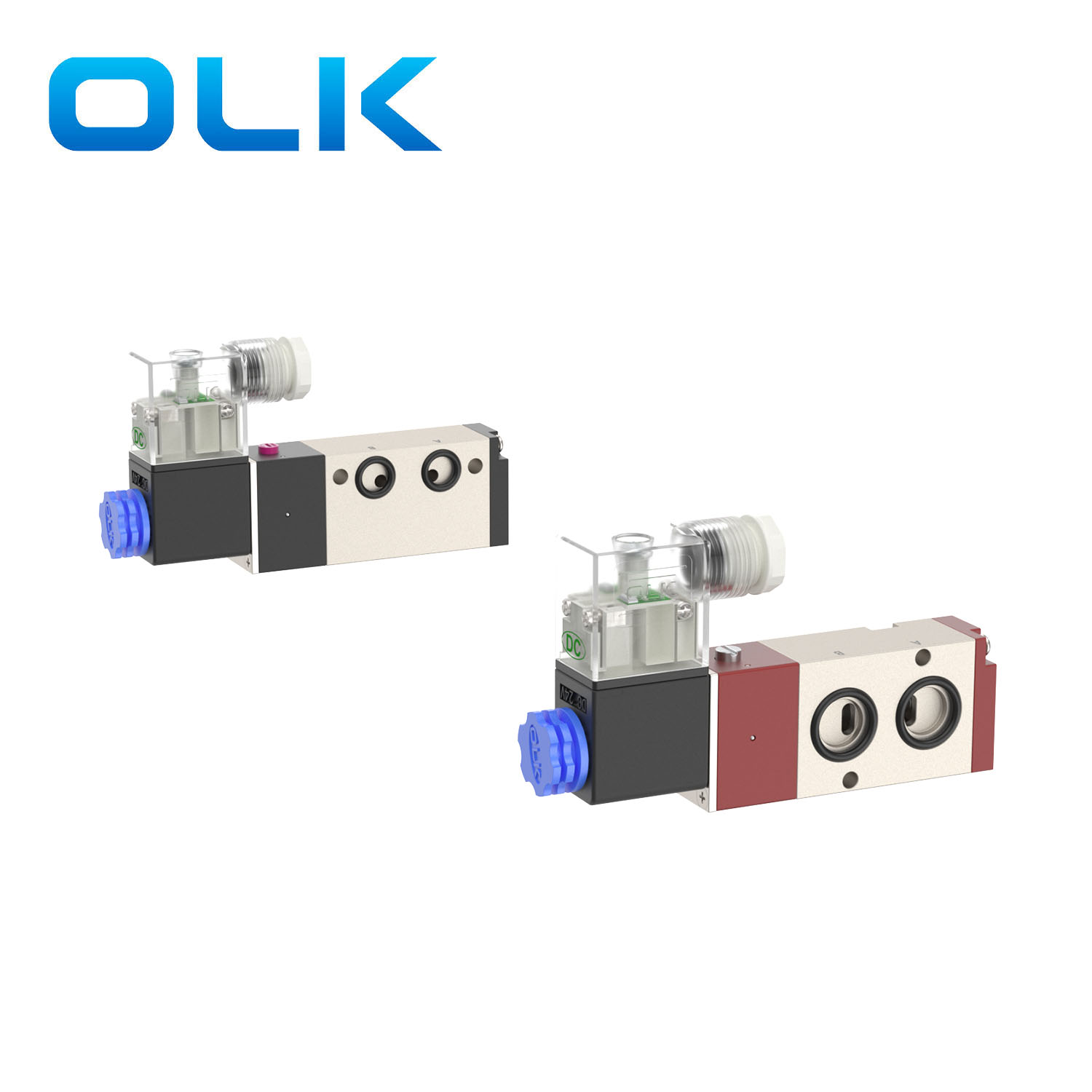

Ouleikai (OLK) 4M serijos tiesioginio pardavimo dviejų padėčių penkių krypčių solenoidiniai kryptiniai vožtuvai naudoja pilotuojamą valdymą, pasižymintį greitu atsako greičiu ir patikimu veikimu, tinkančiu valdyti dvigubo veikimo cilindrus. Ritė yra su ED logotipu, leidžiančiu nepertraukiamai tiekti energiją ilgą laiką. Dvigubas dviejų padėčių solenoidinis vožtuvas turi atminties funkciją. Sutirštintas vožtuvo korpusas stipriai oksiduojamas, kad padidėtų paviršiaus kietumas. Prieš naudodami patikrinkite vožtuvą ir vamzdyną, kad įsitikintumėte, jog jie nepažeisti ir nesandarūs, kad nepakenktumėte normaliam vožtuvo veikimui.
4M serijos solenoidinis kryptinis vožtuvas yra 4V solenoidinio vožtuvo variantas, kurio veikimo principas toks pat kaip ir 4V. Atsižvelgiant į skirtingus montavimo reikalavimus, 4M serijos vožtuvas pakeitė kai kuriuos sąsajos ir tvirtinimo angos matmenis. Ouleikai (OLK) įmonė siūlo įvairias specifikacijas ir modelius, kad patenkintų skirtingus klientų poreikius, teikdama individualiai pritaikytas paslaugas.
SIMBOLIS:
| Užsakymo kodas |
|||||
| 4M: | 3 | 10 | 10 | A |
|
| 4M:2 padėtis 5 krypčių solenoidinis vožtuvas (NAMRU) |
KODAS | Vožtuvo tipas |
UOSTO DYDIS |
Įtampa |
Laidų sujungimo būdas |
|
|
1:100 SERIJA |
10: vieno solenoidinio vožtuvo valdymas 5/2 krypčių |
M5: M5 | A: AC220V | Tuščia: TAVO |
|
|
2:200 SERIJA |
20: dvigubo solenoidinio vožtuvo valdymas 5/2 krypčių |
06:G1/8 | B: DC24V | L: Linija |
|
|
3:300 SERIJA |
|
08:G1/4 | C: AC110V |
|
|
|
|
|
10:G3/8 | E: AC24V |
|
|
|
|
|
|
F: DC12V |
|
Produkto savybės:
1. Vidaus pilotuojama struktūra.
2. Stūmoklio tipo konstrukcija, pasižyminti puikiu sandarumu ir jautria reakcija.
3. Dviejų galvučių dviejų padėčių solenoidinis vožtuvas su atminties funkcija.
4. Dviejų galvučių dviejų padėčių solenoidinis vožtuvas su atminties funkcija.
5. Vidinės skylės apdirbtos specialia technika, todėl atsparumas trinčiai yra minimalus, žemas paleidimo oro slėgis ir pailgėja tarnavimo laikas.
6. Veikimas be tepimo.
7. Šoninės plokštės tvirtinimas, leidžiantis tiesiogiai prijungti prie valdymo komponentų.
8. Įrengtas rankinis įrenginys patogiam montavimui ir derinimui.
9. Galima pasirinkti įvairius standartinius įtampos lygius.
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
Piloto tipas |
|
pozicijų skaičius |
2 padėtis 5 kryptis |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0,15–0,8 (21–114) |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Darbinė temperatūra °C |
-20-70 |
|
Korpuso medžiaga |
aliuminio lydinys |
|
Standartinė įtampa |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Naudokite įtampos diapazoną |
kintamoji srovė: ± 15 % DC: ± 10 % |
|
energijos suvartojimas |
AC: 6VA DC: 4,8W |
|
apsaugos lygis |
IP65 (DIN40050) |
|
atsparumo karščiui laipsnis |
B klasė |
|
Ryšio tipas |
DIN lizdo tipas, lizdo tipas |
|
Sužadinimo laikas |
0,05 sekundės ar mažiau |
|
modelis |
Prievado skersmuo |
MAX veikimo dažnis |
Srauto skerspjūvio plotas mm² (CV vertė) |
|
4M210-06 |
Įsiurbimas = G1/8 |
5 kartus per sekundę |
14,0 (0,78) |
|
4M220-06 |
Įsiurbimas = G1/8 |
5 kartus per sekundę |
14,0 (0,78) |
|
4M210-08 |
Įsiurbimas = G1/4 Išmetimas = G1/8 |
5 kartus per sekundę |
16,0 (0,89) |
|
4M220-08 |
Įsiurbimas = G1/4 Išmetimas = G1/8 |
5 kartus per sekundę |
16,0 (0,89) |
|
4M310-08 |
Įsiurbimas = G3/8 Išmetimas = G1/4 |
4/sek |
25,0 (1,40) |
|
4M320-08 |
Įsiurbimas = G3/8 Išmetimas = G1/4 |
4/sek |
25,0 (1,40) |
|

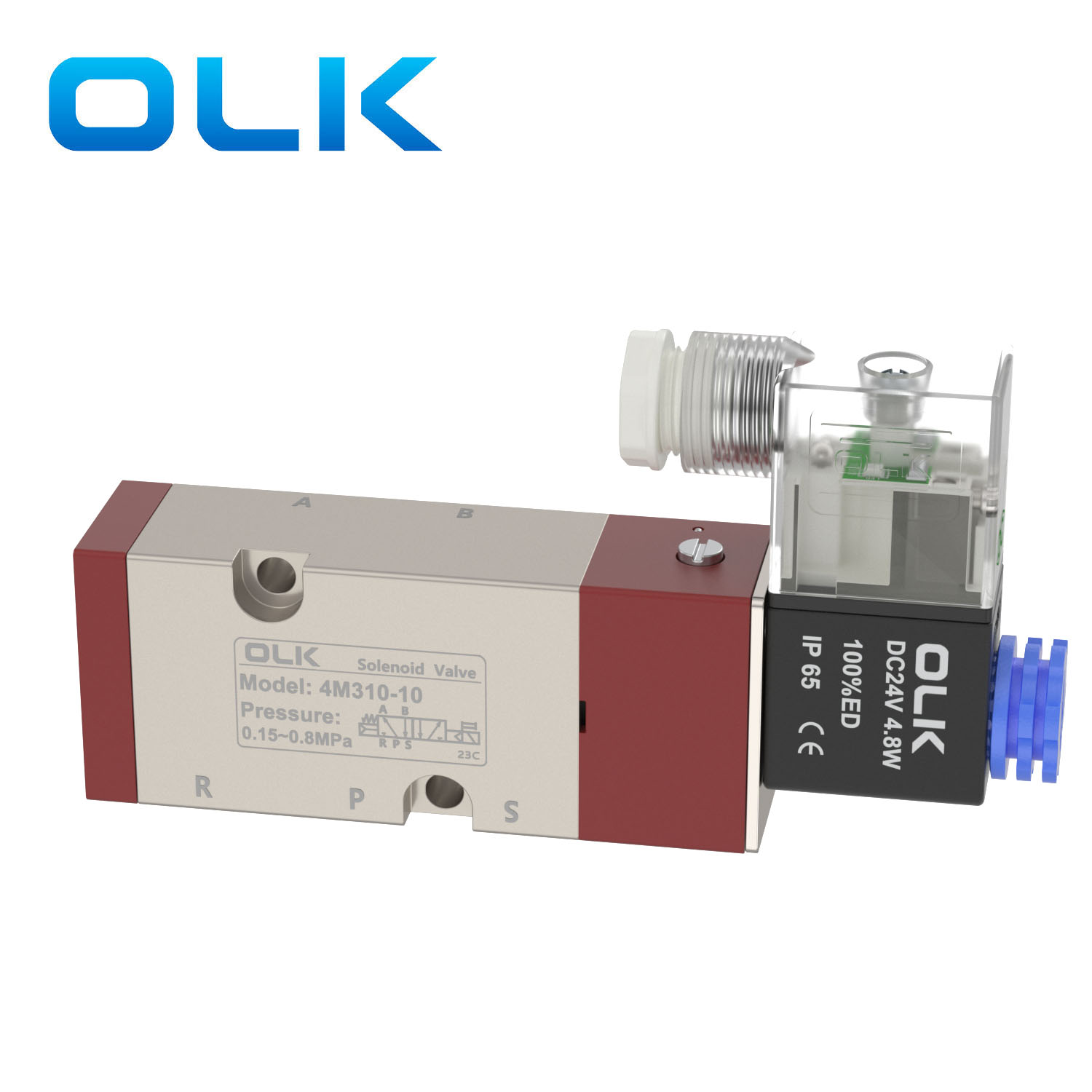

4M310-10 |
Įsiurbimas = G1/4 |
4/sek |
30 (1,68) |
|
4M320-10 |
Įsiurbimas = G1/4 |
4/sek |
30 (1,68) |
