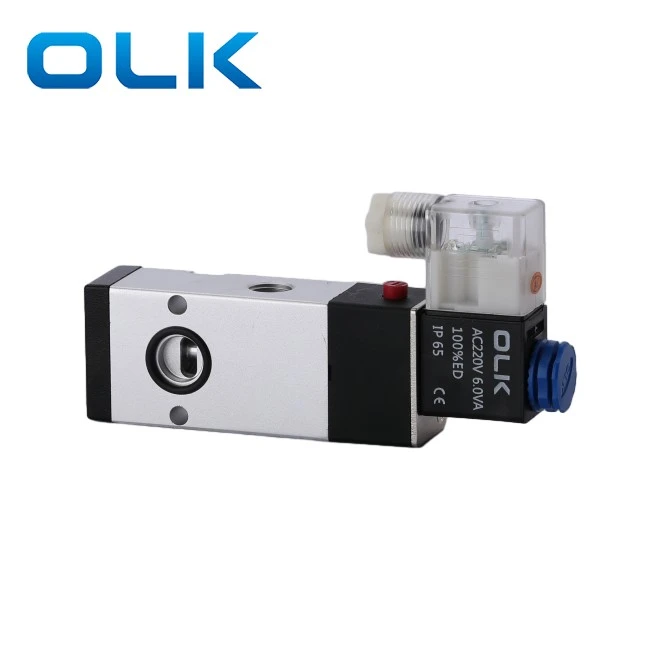

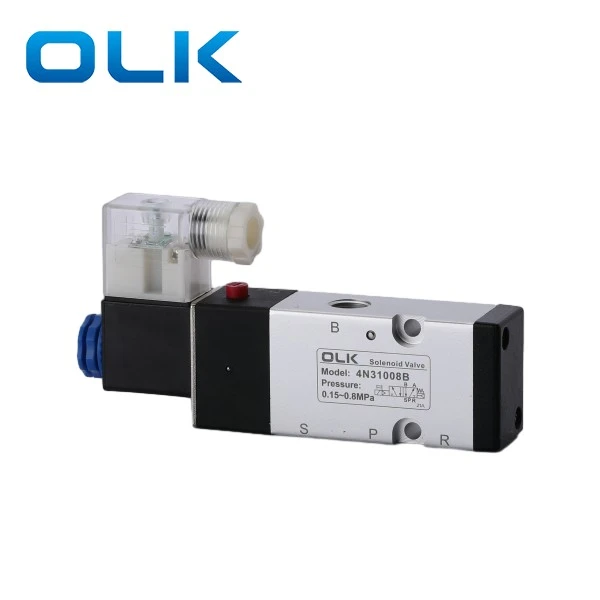

5 kelias 4N310-08 Plokštės solenoidinis vožtuvas

„OLK 2PONSPIPONE 5 WAY 4N310-08“ Plokštės solenoidinio vožtuvo sriegis yra G1/4 prievado dydis.4n310-08 vožtuvas turi vieno galinio oro išleidimo angos konstrukciją, leidžiančią lanksčiai montuoti ir taupyti erdvę, efektyviai padidindamas reagavimo greitį ir sistemos stabilumą.

5 kelias 4N310-08 yra specialiai skirtas įrankių spaustuko cilindrų sistemai, tinkančiai aukšto dažnio perjungimo scenarijams. Ir skirtas automatizavimo įrangai, tokiai kaip CNC staklės ir apdirbimo centrai.

5 kelias 4N310-08 Plokštės solenoidinio vožtuvo gaminio savybės ：

Skirtas peilių cilindro/spaustuko cilindro dizainas

Oro ventiliacija gale, kompaktiška struktūra

Pasirenkama įtampa: AC220V / DC24V

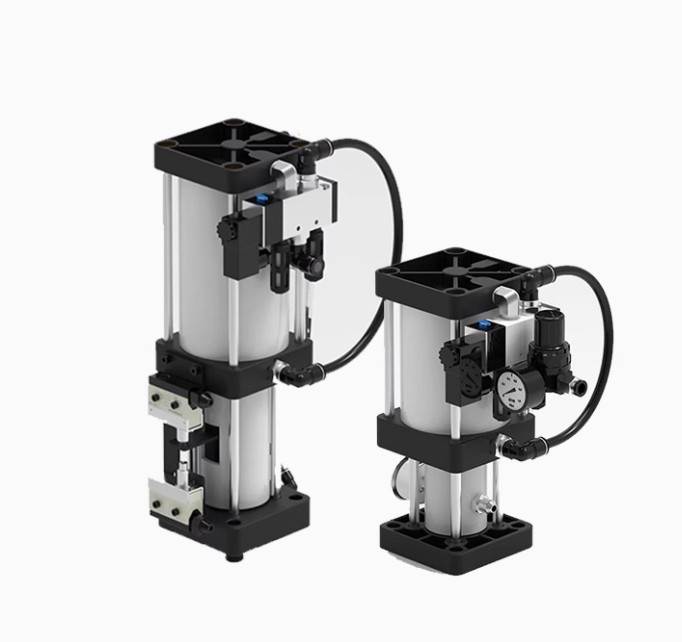

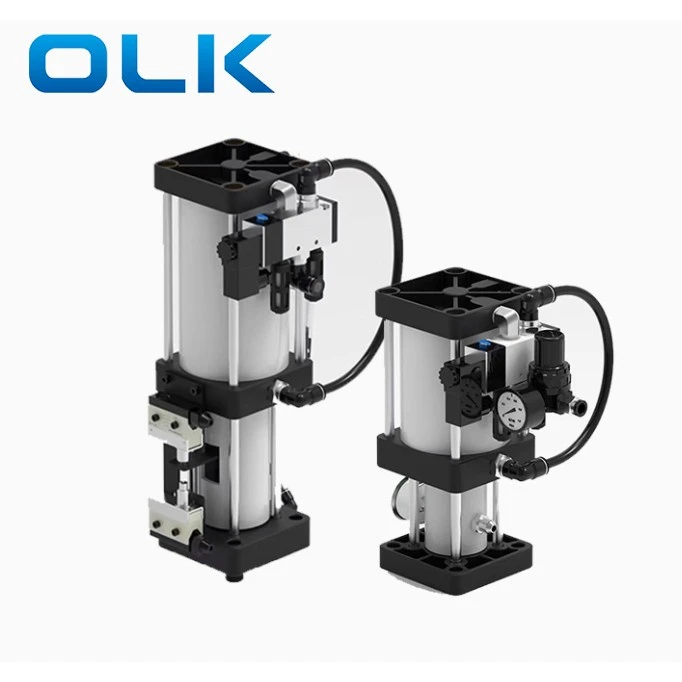

Įrankių išleidimo cilindrų (TRC) apžvalga

Įrankių išleidimo cilindras yra specialiai naudojamas CNC mašinų verpstams, norint išleisti įrankius. Šis cilindras naudoja „vienodo slėgio perdavimo skysčiuose“ principą, leidžiantį nedideliam oro slėgiui sukurti didelę jėgą, reikalingą įrankiui išlaisvinti CNC velenėlyje. Baliono cilindrą sudaro: oro cilindras, 5 krypčių 2-osios padėties 4N310 solenoidinis vožtuvas, alyvos rezervuaras ir mikro jungikliai.

Įrankių išleidimo cilindrų diegimo pastabos

Vertikalioms verpėms pritvirtinkite cilindrą laikikliu ir įdėkite jį vertikaliai virš verpstės dėžutės.

Horizontaliems verpims laikykite alyvos taurę vertikalią ir aukštesnę nei cilindro korpusas.

Naftos taurė turi būti nukreipta į viršų, kad oras galėtų ištrūkti iš cilindro.

Įrankio paleidimo cilindrų diegimo veiksmai

Išjunkite mašinos galią (skydą ir spintelę) ir oro tiekimą.

Nuimkite suklio dėžutės dangtį. Atjunkite oro vamzdelius nuo solenoidinio vožtuvo.

Atsukite plastikinę veržlę ant solenoidinės ritės (nepašalinkite laidų, nebent tinkamai pažymėtas).

Atjunkite laidus nuo viršutinio ir apatinio ribinių jungiklių (atsargiai pažymėkite).

Nuimkite seną cilindrą.

Įdėkite naują cilindrą ir pritvirtinkite varžtais.

Prijunkite laidus ir oro vamzdžius. Įsitikinkite:

Paspaudžiamas viršutinis ribinis jungiklis.

Apatinis ribinis jungiklis yra tinkamai sureguliuotas (mašinoms su „Tool Magazine“, tai yra labai svarbu saugumui).

Po įdiegimo išbandykite įrankiu. Patikrinkite įrankio išleidimą ir spaustuką. Mašinams su įrankių žurnalu, bandymo įrankių pakeitimas.

Įrankio išleidimo cilindrų naudojimo atsargumo priemonės

· Cilindrą galima montuoti vertikaliai arba horizontaliai. Dėl horizontalios naftos taurės turi būti nukreiptos į viršų.

· Oro tiekimas turi būti švarus ir sausas, slėgis bent 6 kgf/cm².

· Naftos lygis taurėje: mažiausiai 1/5, ne daugiau kaip 4/5.

· Patikrinkite 4N310 solenoidinę įtampą ir oro slėgį montavimo metu.

DUK

Kam naudojamas 4N310?

„4N310“ naudojamas įrankių išleidimo cilindrui.

AC vs DC ritė?

AC yra skirta buitinei galiai; DC yra tiesioginė srovė.

Koks yra mygtukas po jungties skylute?

Tai rankiniu būdu perjungia išmetimo prievadą.

Diegimo patarimai?

Nuvalykite vamzdžius ir jungtis, kad nešvarumai nepatektų į oro grandinę.

Koks 4N310-08 prievado dydis?

Įėjimas, lizdas, išmetimas: G1/4 sriegis; Šoninės išmetimo skylės skersmuo: 19 mm.
