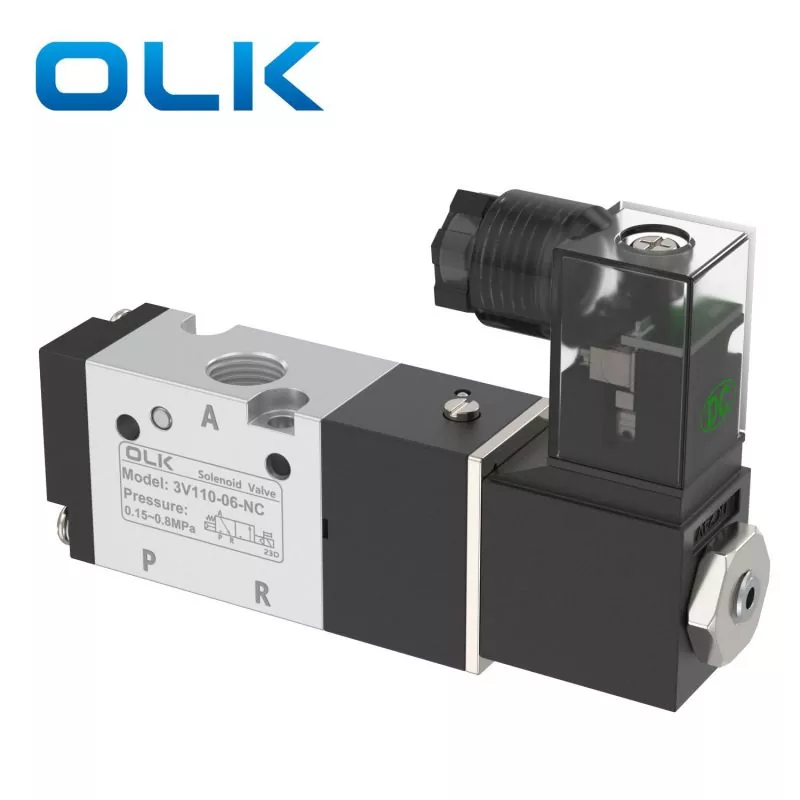

OLK 3V100 serijos solenoidinis vožtuvas 3 krypčių, tai yra pilotinio veikimo tipas. Atsakymo greitis yra greitesnis ir veikimas patikimesnis. Tinka vieno veikimo pneumatiniams cilindrams valdyti. Vožtuvo korpusas pagamintas iš aukštos kokybės aliuminio lydinio medžiagos ir yra atsparus, todėl tinkamas naudoti įvairiose atšiauriose aplinkose.
Jis gali būti suderintas su pramoninės automatikos scenarijais, tokiais kaip skysčių valdymas ir konversija įvairiose automatizuotose gamybos linijose, pneumatinė įranga, medicinos prietaisai ir kt.
|
3V |
1 |
10 |
6 |
NE |
|
Modelis |
Kodas |
vožtuvo tipas |
uosto dydis |
Veiksmo tipas |
|
3V: 3/2 krypčių solenoidinis vožtuvas |
1:100 serija |
10: vienas solenoidas 5/2 krypčių |
M5:M5 |
NC: Paprastai uždarytas |
|
20: dvigubas solenoidinis vožtuvas 5/2 krypčių |
06:G1/8 |
NE: paprastai atidaryta |
|
Modelis |
3V110-M5 |
3V120-M5 |
3V110-06 |
3V120-06 |
|
Darbo terpė |
Oras (filtras per filtro ekraną, kurio skersmuo didesnis nei 40 μm) |
|||
|
Veiksmo režimas |
Vidinio piloto tipas |
|||
|
uosto dydis |
M5 |
G1/8 |
||
|
Efektyvus skerspjūvio plotas |
5,5 mm² (Cv = 0,31) |
12,0 mm² (Cv = 0,67) |
||
|
Pozicijos |
3/2 prievadas |
|||
|
Slėgio diapazonas |
0,15–0,8 MPa (21–114 psi) |
|||
|
Slėgio įrodymas |
1,5 MPa (215 psi) |
|||
|
Woking slėgis |
-20-70 ℃ |
|||
|
Korpuso Medžiaga |
Aliuminio lydinys |
|||
|
3V110-06 AC24V |
3V110-06 AC110V |

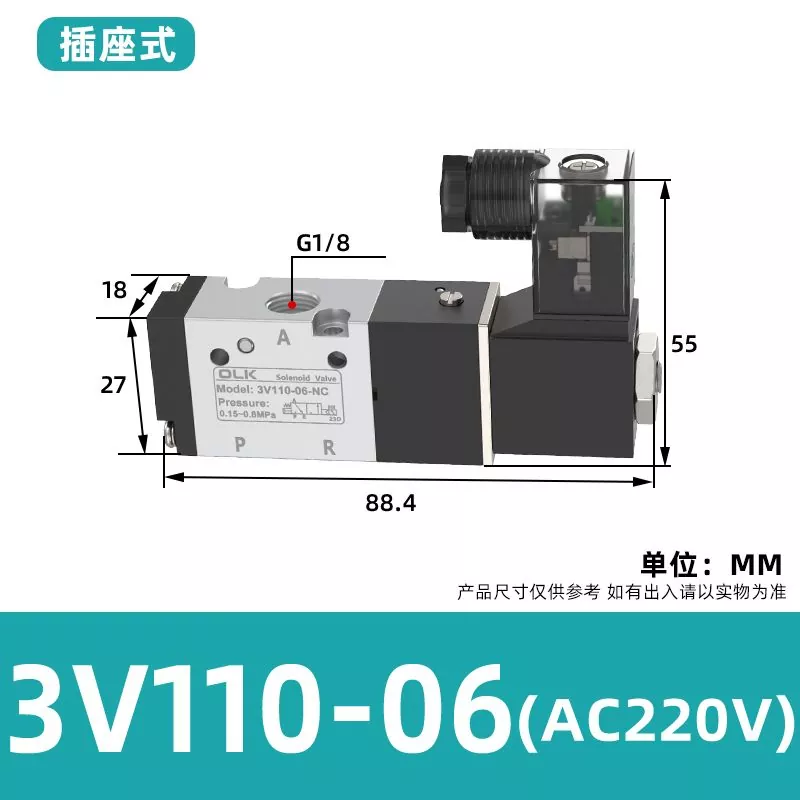

3V110-06 AC220V |
3V110-06 DC220V |

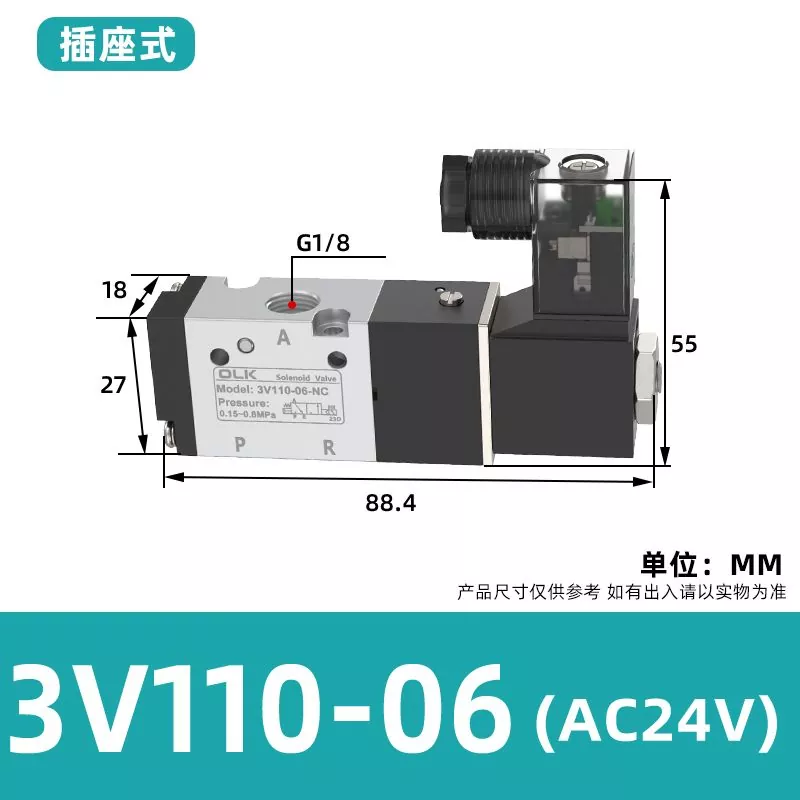

3V110-06 DC24V |
|
3V110-M5 AC24V |
3V110-M5 AC110 |
3V110-M5 AC220V |
3V110-M5 DC220V |
3V110-M5 DC24V |
|
3V120-06 AC24V |
3V120-06 AC110V |
3V120-06 AC220V |
3V120-06 DC220V |
3V120-06 DC24V |
|
3V120-M5 AC24V |
3V120-M5 AC110V |
3V120-M5 AC220V |
3V120-M5 DC220V |
3V120-M5 DC24V |
