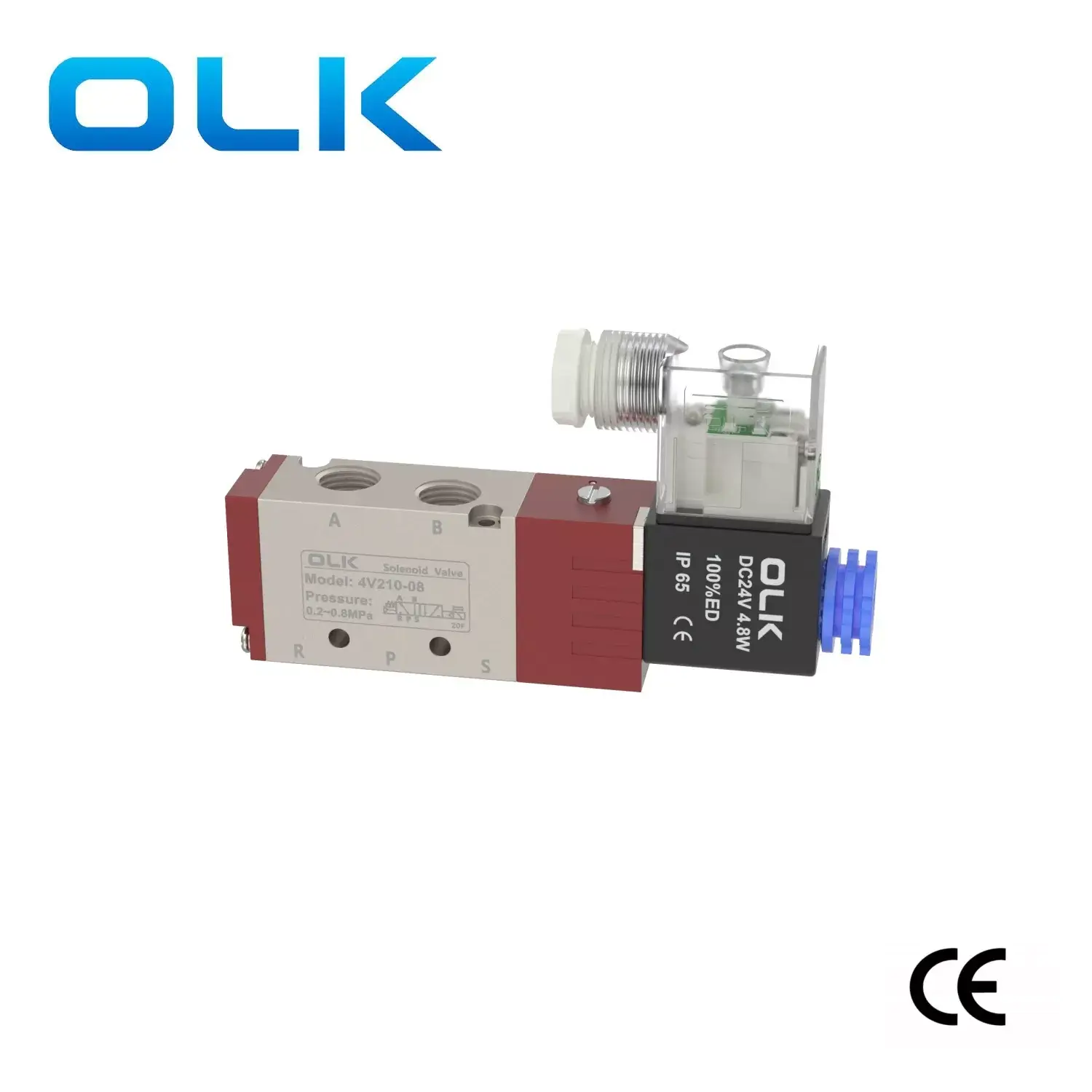

4 V serijos solenoidinis vožtuvas 5 Way Solenoido vožtuvas yra skystas kryptinis vožtuvas, tinkamas orui kaip darbinė terpė.
5 krypčių 4 V serijos solenoidinio vožtuvo korpusas yra pagamintas iš aliuminio lydinio ir joje yra aukštos kokybės medžiagų, tokių kaip A laipsnio atsparus dulkėms, pilotų galvutėms, „Mitsubishi“ sandarinimo komponentams ir neužšaldytą tepimo alyvą. Jis gali išlaikyti savo funkcionalumą atšiaurioje darbo aplinkoje. Šis vožtuvas buvo griežtas EMC ir LVD atitikties bandymas ir gavo CE sertifikatą, atitinkantį aukščiausius saugos ir kokybės standartus.
Produktas priima pritaikytas išvaizdos spalvas, leidžiančias vartotojams greitai nustatyti produktą sudėtingoje integruotoje sistemos aplinkoje.
Standartinės 4V serijos solenoidinių vožtuvų sąsajos yra M5, G1/8, G1/4, G3/8, G1/2, prieinamos integruotuose rinkiniuose, kad būtų lengva įdiegti. Yra kelios veiklos įtampos parinktys, atsižvelgiant į konkretų taikymo scenarijų, kad būtų galima pasirinkti tinkamą įtampos galią.
„4V“ serijos solenoidiniai vožtuvai „Ouleikai“ (OLK) yra plačiai naudojami įvairiuose pramoniniuose scenarijuose, tokiuose kaip pakuočių automatizavimas, medicinos mašinos, tekstilės įranga, teikiantys patikimus sprendimus jūsų gamybos linijai.
Simbolis:
| 4v | 2 | 10 | 08 | AC110V | Ex-P |
| Modelis | Kodas | Vožtuvo tipas | Uosto dydis | Įtampa | Laidų metodas |
| 4v: 2 padėtis 5 kelio /2 padėtis 5 WAY Solenoido vožtuvas | 1: 100 serijos | 10: vienas solenoidinis vožtuvas 5/2 kelias | M5: M5x0.8 | A: AC22C | Tuščias: tavo |
|
|
2: 200 serijos | 20: Dvigubas solenoidinis vožtuvas 5/2 kelias | 06: G1/8 | B: DC24V | I: eilutė |
|
|
3: 300 serijos | 30c: dvigubas solenoidas 5/3 kelio uždarojo centro | 08: G1/4 | C: AC110V |
|
|
|
4: 400 Seires | 30E: dvigubas solenoidas 5/3 kelio išmetimo centras | 10: G3/8 | E: AC24V |
|
|
|
|
30p: Dvigubas solenoidas 5/3 kelio slėgio centras | 15: G1/2 | F: DC12V |
|
|
|
|
|
|
|
|
Produkto savybės:
1. Piloto režimas: Galimos išorinės ir vidinės parinktys;

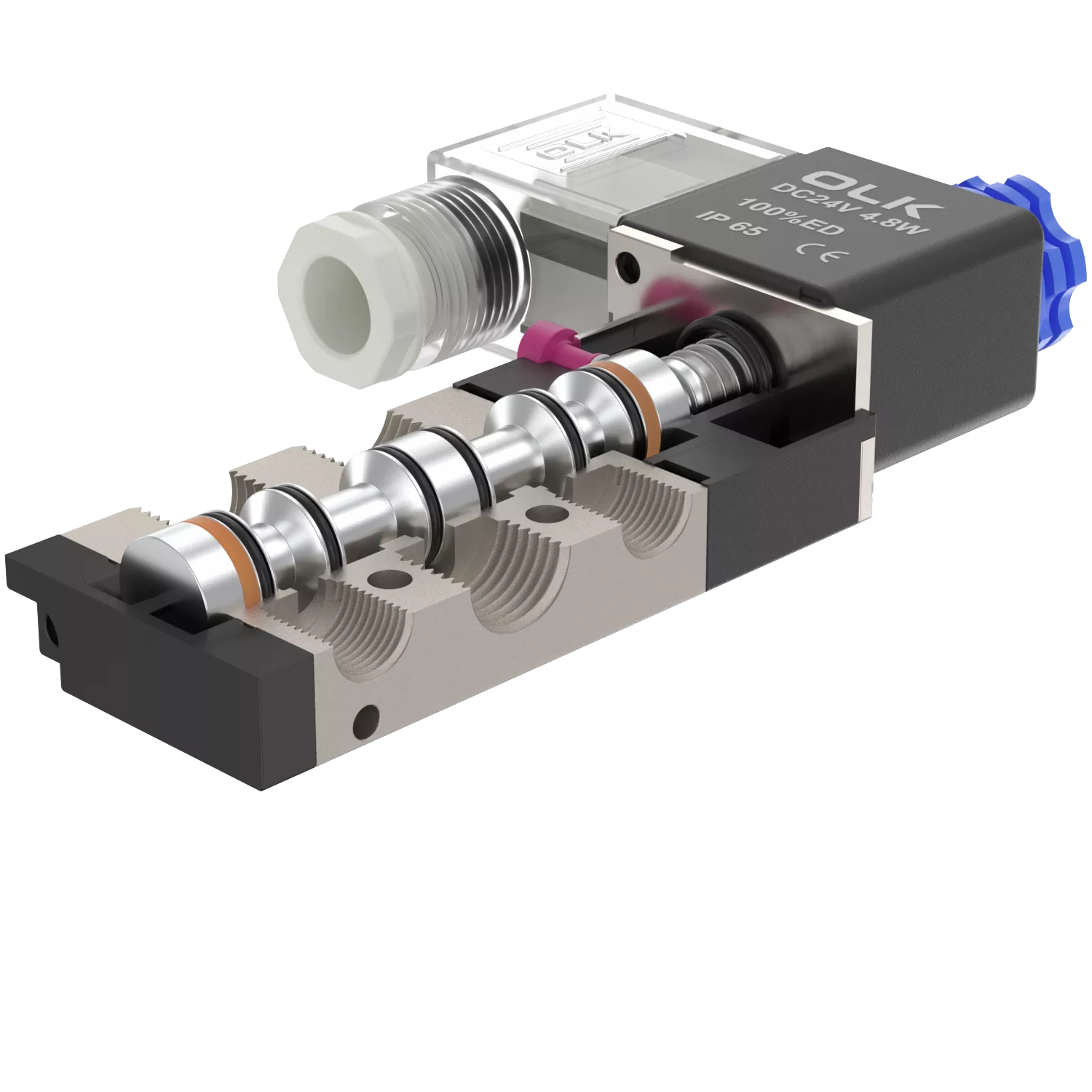

2 .. stūmoklio tipo struktūra, puikus sandarinimas, jautrus atsakas ；
3. Trečiosios padėties solenoidiniai vožtuvai siūlo tris centrines funkcijas, iš kurių galima pasirinkti:
4. Dviejų galų dviejų padėčių solenoidiniai vožtuvai pasižymi atminties funkcija;
5. Vidinės skylės, apdorotos specialiais būdais, mažu trinties pasipriešinimu, mažu paleidimo slėgiu, ilgu aptarnavimo tarnavimo tarnavimo tarnyba;
6.NER NAUJO NĖRA ALYVOS TELIACIJOS;

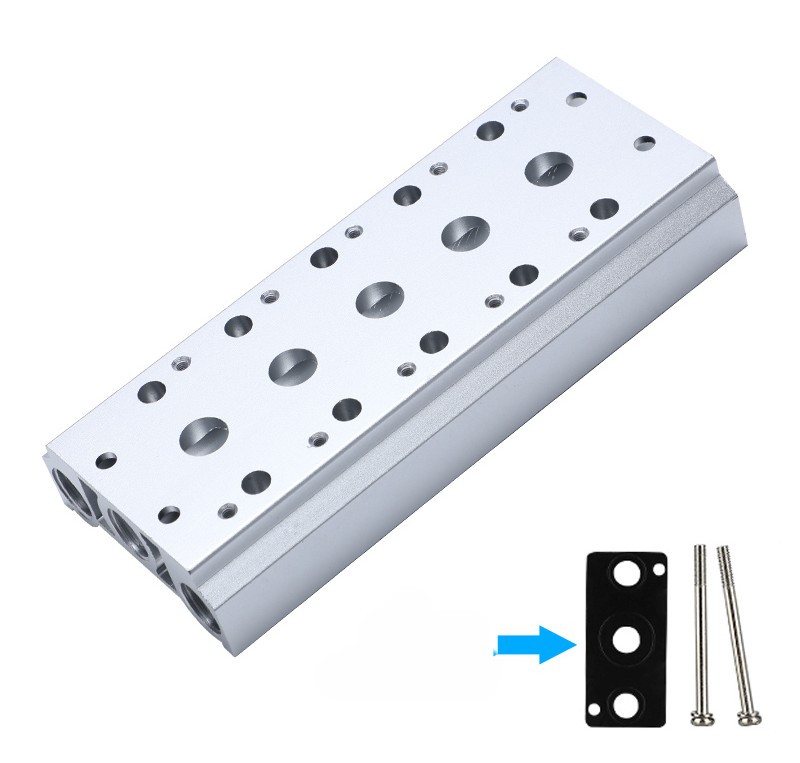

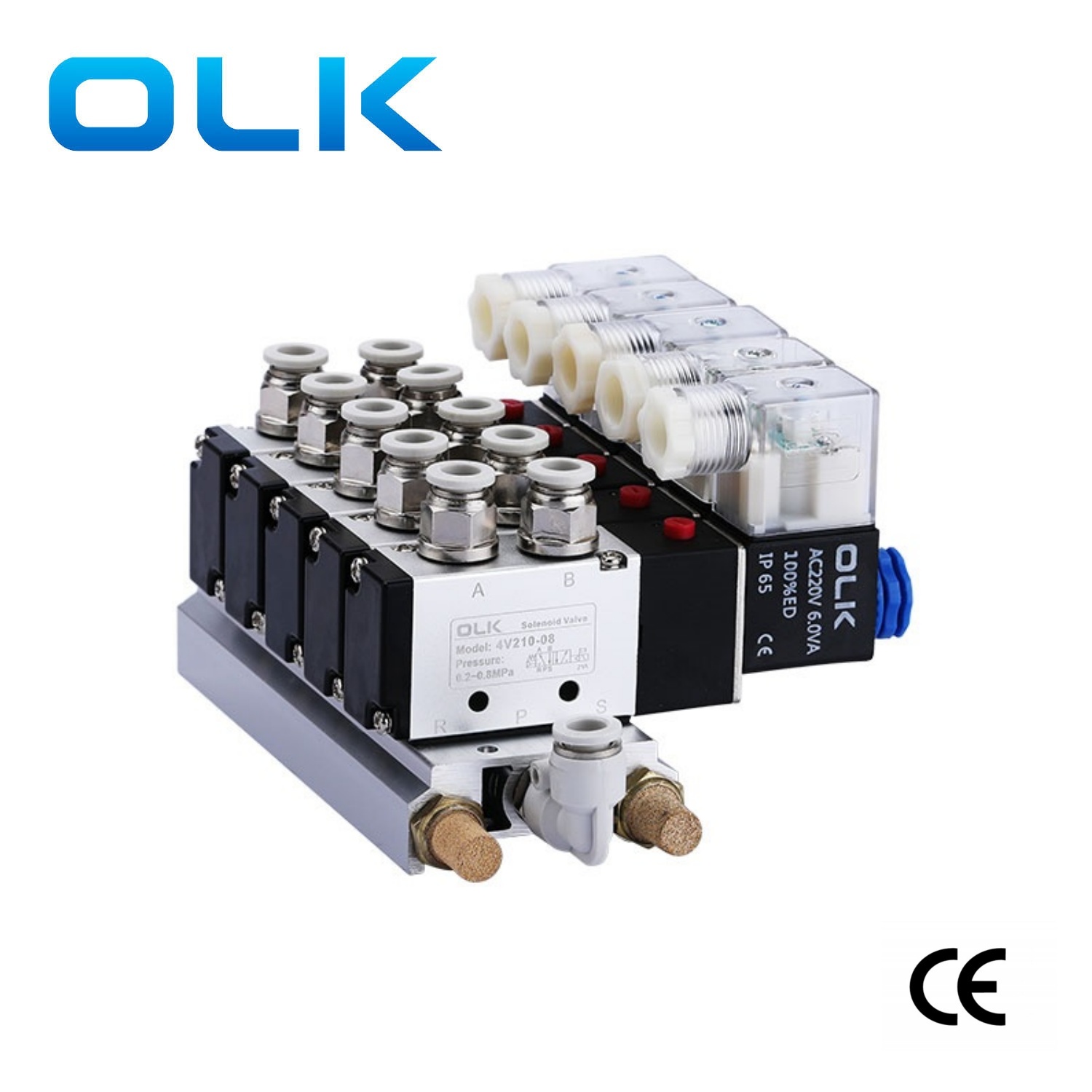

7. Gali būti integruotas su bazinės plokštės vožtuvo surinkimu, taupant montavimo vietą;
8. Su rankiniu įrenginiu, kad būtų lengva įdiegti ir derinti;
9. Keli standartiniai įtampos lygiai, kuriuos galima pasirinkti.
|
Darbinė terpė |
Oras (filtruojamas per filtrą virš 40 μm) |
|
Veiksmas |
Piloto tipas |
|
Tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPA (PSI) |
0,15–0,8 (21 ~ 114) |
|
Garantuojamas atsparumas slėgiui |
1,5MPa (215psi) |
|
Darbinė temperatūra ° C. |
-20–70 |
|
Kūno medžiaga |
aliuminio lydinys |
|
Standartinė įtampa |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Naudokite įtampos diapazoną |
AC: ± 15 ％ DC: ± 10 ％ |
|
energijos suvartojimas |
AC: 3VA DC: 3W |
|
Apsaugos lygis |
IP65 (DIN40050) |
|
Šilumos atsparumo laipsnis |
B laipsnis |
|
Ryšio tipas |
DIN lizdo tipas, lizdo tipas |
|
Sužadinimo laikas |
5 kartus per sekundę |
|
modelis |
Uosto skersmuo |
pozicijų skaičius |
Didžiausias veikimo dažnis |
Efektyvus skerspjūvio plotas mm² (CV vertė) |
|
4V110-M5 |
Įsipareigojimas = lizdas = M5 |
2 pozicija 5 kelias |
5 kartus per sekundę |
5,5 (0,31) |
|
4V120-M5 |
Įsipareigojimas = lizdas = M5 |
2 pozicija 5 kelias |
5 kartus per sekundę |
5,5 (0,31) |
|
4V130C-M5 |
Įsipareigojimas = lizdas = M5 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
5,0 (0,28) |
|
4V130E-M5 |
Įsipareigojimas = lizdas = M5 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
5,0 (0,28) |
|
4v130p-M5 |
Įsipareigojimas = lizdas = M5 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
5,0 (0,28) |
|
4v110-06 |
Įsipareigojimas = lizdas = g1/8 |
2 pozicija 5 kelias |
5 kartus per sekundę |
12,0 (0,67) |
|
4v120-06 |
Įsipareigojimas = lizdas = g1/8 |
2 pozicija 5 kelias |
5 kartus per sekundę |
12,0 (0,67) |
|
4V130C-06 |
Įsipareigojimas = lizdas = g1/8 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
9,0 (0,50) |
|
4V130E-06 |
Įsipareigojimas = lizdas = g1/8 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
9,0 (0,50) |
|
4v130p-06 |
Įsipareigojimas = lizdas = g1/8 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
9,0 (0,50) |
|
4v210-06 |
Įsipareigojimas = lizdas = g1/8 |
2 pozicija 5 kelias |
5 kartus per sekundę |
14,0 (0,78) |
|
4v220-06 |
Įsipareigojimas = lizdas = g1/8 |
2 pozicija 5 kelias |
5 kartus per sekundę |
14,0 (0,78) |
|
4V230C-06 |
Įsipareigojimas = lizdas = g1/8 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
12,0 (0,67) |
|
4v230E-06 |
Įsipareigojimas = lizdas = g1/8 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
12,0 (0,67) |
|
4v230p-06 |
Įsipareigojimas = lizdas = g1/8 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
12,0 (0,67) |
|
4v210-08 |
Inlet = lizdas = g1/4 išmetimas = g1/8 |
2 pozicija 5 kelias |
5 kartus per sekundę |
16,0 (0,89) |
|
4v220-08 |
Inlet = lizdas = g1/4 išmetimas = g1/8 |
2 pozicija 5 kelias |
5 kartus per sekundę |
16,0 (0,89) |
|
4V230C-08 |
Inlet = lizdas = g1/4 išmetimas = g1/8 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
12,0 (0,67) |
|
4V230E-08 |
Inlet = lizdas = g1/4 išmetimas = g1/8 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
12,0 (0,67) |
|
4v230p-08 |
Inlet = lizdas = g1/4 išmetimas = g1/8 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
12,0 (0,67) |
|
4v310-08 |
Įsipareigojimas = lizdas = g1/4 |
2 pozicija 5 kelias |
4/sek |
25,0 (1,40) |
|
4v320-08 |
Įsipareigojimas = lizdas = g1/4 |
2 pozicija 5 kelias |
4/sek |
25,0 (1,40) |
|
4V330C-08 |
Inlet = lizdas = g3/8 išmetimas = g1/4 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
18.0 (1.00) |
|
4V330E-08 |
Inlet = lizdas = g3/8 išmetimas = g1/4 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
18.0 (1.00) |
|
4v330p-08 |
Inlet = lizdas = g3/8 išmetimas = g1/4 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
18.0 (1.00) |
|
4v310-10 |
Įsipareigojimas = lizdas = g1/4 |
2 pozicija 5 kelias |
4/sek |
30 (1,68) |
|
4v320-10 |
Įsipareigojimas = lizdas = g1/4 |
2 pozicija 5 kelias |
4/sek |
30 (1,68) |
|
4v330c-10 |
Inlet = lizdas = g3/8 išmetimas = g1/4 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
18.0 (1.00) |
|
4V330E-10 |
Inlet = lizdas = g3/8 išmetimas = g1/4 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
18.0 (1.00) |
|
4v330p-10 |
Inlet = lizdas = g3/8 išmetimas = g1/4 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
18.0 (1.00) |
|
4v410-15 |
Įsipareigojimas = lizdas = g1/2 |
2 pozicija 5 kelias |
3 kartus per sekundę |
50,0 (2.79) |
|
4v420-15 |
Įsipareigojimas = lizdas = g1/2 |
2 pozicija 5 kelias |
3 kartus per sekundę |
50,0 (2.79) |
|
4v430c-15 |
Įsipareigojimas = lizdas = g1/2 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
30 (1,68) |
|
4V430E-15 |
Įsipareigojimas = lizdas = g1/2 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
30 (1,68) |
|
4v430p-15 |
Įsipareigojimas = lizdas = g1/2 |
Trijų pozicijų penki keliai |
3 kartus per sekundę |
30 (1,68) |
DUK:
1. Kaip greitai yra 4 V serijos solenoidinio vožtuvo 5 kelio dažnis?
Maksimalus veiksmo dažnis 5 kartus/sekundę.
2. Ar 4 V serijos solenoidinis vožtuvas gali būti pritvirtintas ilgą laiką?
Taip, mūsų ritė yra 100% ed.
3. Kaip pagerinti 4 V solenoidinių vožtuvų gyvenimo trukmę?
Siūlomas aliejaus ir vandens separatorius, skirtas filtrauti drėgmę ir priemaišas ore

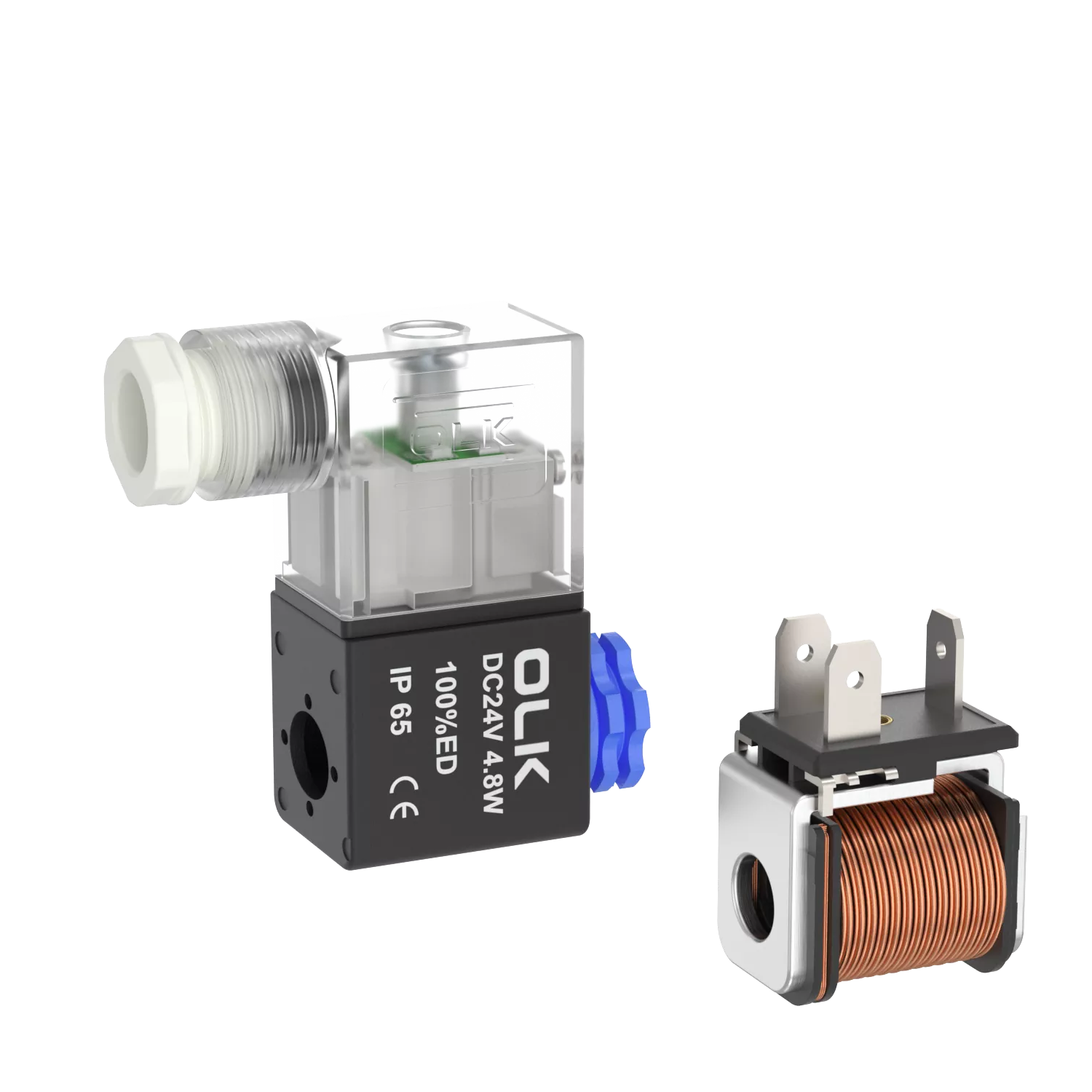

4. Ar solenoidinė ritė blokuos oro žarną ar jungtinę sąsają?
Tai neįvyks, nes ritę galima sureguliuoti atsukant ritės veržlę
5. Skirtumas tarp įtampos kintamosios srovės ir nuolatinės srovės?
DC yra tiesioginė srovė, kintama kintama srovė. Paprastai buitinė elektra yra AC220V
