„Ouleikai“ (OLK) VP serijos solenoidinis vožtuvas 3 krypčių yra dviejų valdymo tipų: vidinis pilotas ir išorinis pilotas. Įprastai atidarytas ir įprastai uždarytas funkcijas galima perjungti pakeitus apatinio dangčio montavimo kryptį. VP serija siūlo keletą standartinių įtampų pasirinkimui.
Pastaba! Nenaudokite įtampos, viršijančios nurodytą diapazoną, kad išvengtumėte pavojaus saugai. Jei vožtuve aptinkamas neįprastas rūkymas, nuotėkis ar kitos anomalijas, nedelsdami nutraukite naudojimą, atjunkite maitinimą ir susisiekite su OLK įmonės pardavimų personalu, kad aptartumėte aptarnavimą po pardavimo.
SIMBOLIS:
| Užsakymo kodas |
||||||||||
| VP | 3 | 4 | 2 |
|
1 | G | B |
|
A | |
| VP SERIJA | 3:3 SERIJA | Vaidybos tipas |
|
POILT REŽIMAS | Įtampa | Laidų sujungimo būdas |
Derinimo įrankio užrakinimas |
UOSTO DYDIS |
|
|
|
|
5:5 SERIJA | NC/NE |
|
Tuščia: vidinis pilotas | A: AC220V | G:LINE |
|
02:PT1/4 | Tuščia: PT | A:NC |
|
|
|
|
|
R: išorinis pilotas | B: DC24V | E: NUO |
|
03:PT3/8 | T: NPT | B: NE |
|
|
|
|
|
|
C: AC110V |
|
|
|
G:G |
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
|
Produkto savybės:
1. Pilotinis režimas: galimos išorinės arba vidinės parinktys.

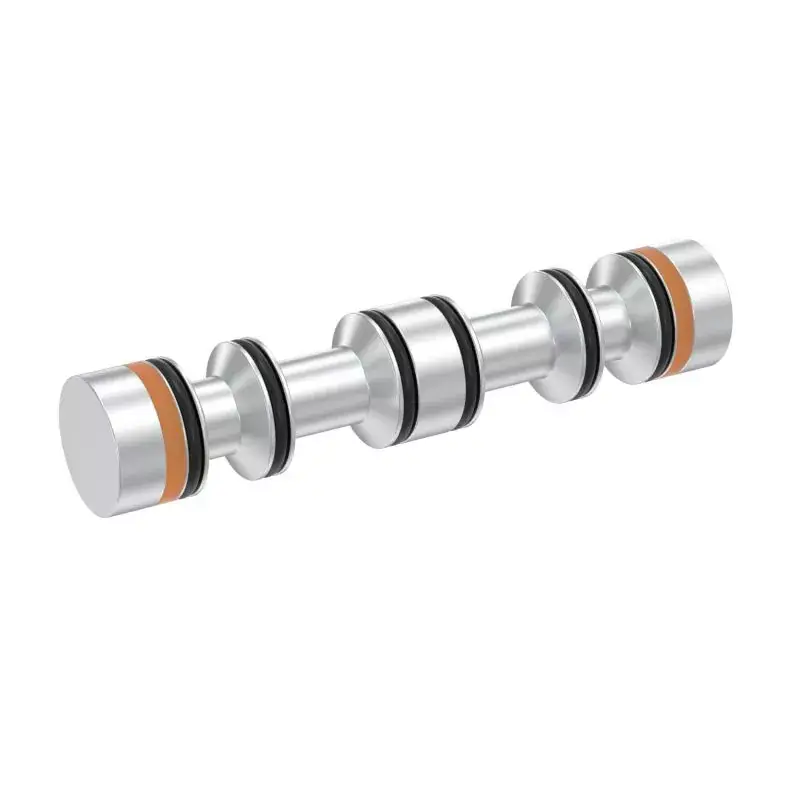

2. Rutulinio vožtuvo konstrukcija, pasižyminti puikiu sandarinimu, jautria reakcija ir dideliu srautu.
3. Veikimas be tepimo.
4. Integruojamas su ant pagrindo sumontuotais vožtuvų mazgais, taupant montavimo vietą.
5. Įrengtas rankinis įrenginys patogiam montavimui ir derinimui.
6. Galima pasirinkti įvairių standartinių įtampos verčių.
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
Piloto tipas |
|
pozicijų skaičius |
Dviejų pozicijų, trijų krypčių |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0,2–0,8 |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Darbinė temperatūra °C |
-10-50°C (neužšaldytas) |
|
MAX veikimo dažnis |
5 kartus per sekundę |
|
Korpuso medžiaga |
aliuminio lydinys |
|
Standartinė įtampa |
AC220V, AC110V, AC24V, DC24V, DC12V |
|
Naudokite įtampos diapazoną |
kintamoji srovė: ± 15 % DC: ± 10 % |
|
energijos suvartojimas |
AC: paleisti 6VA, palaikyti 3VA, DC: 2,5W |
|
apsaugos lygis |
IP65 (DIN40050) |
|
atsparumo karščiui laipsnis |
B klasė |
|
Ryšio tipas |
DIN lizdo tipas, lizdo tipas |
|
Sužadinimo laikas |
0,05 sekundės ar mažiau |
|

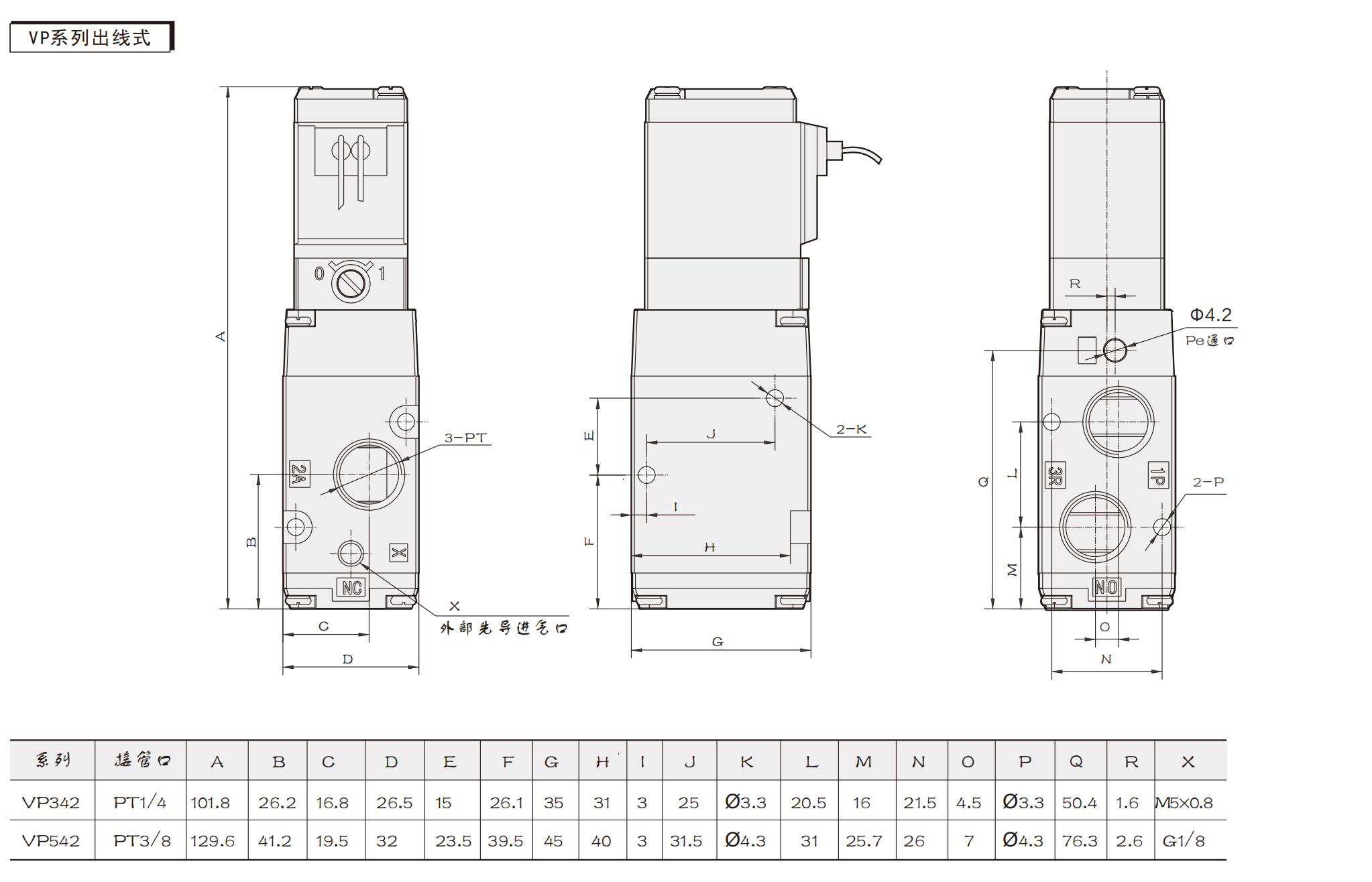

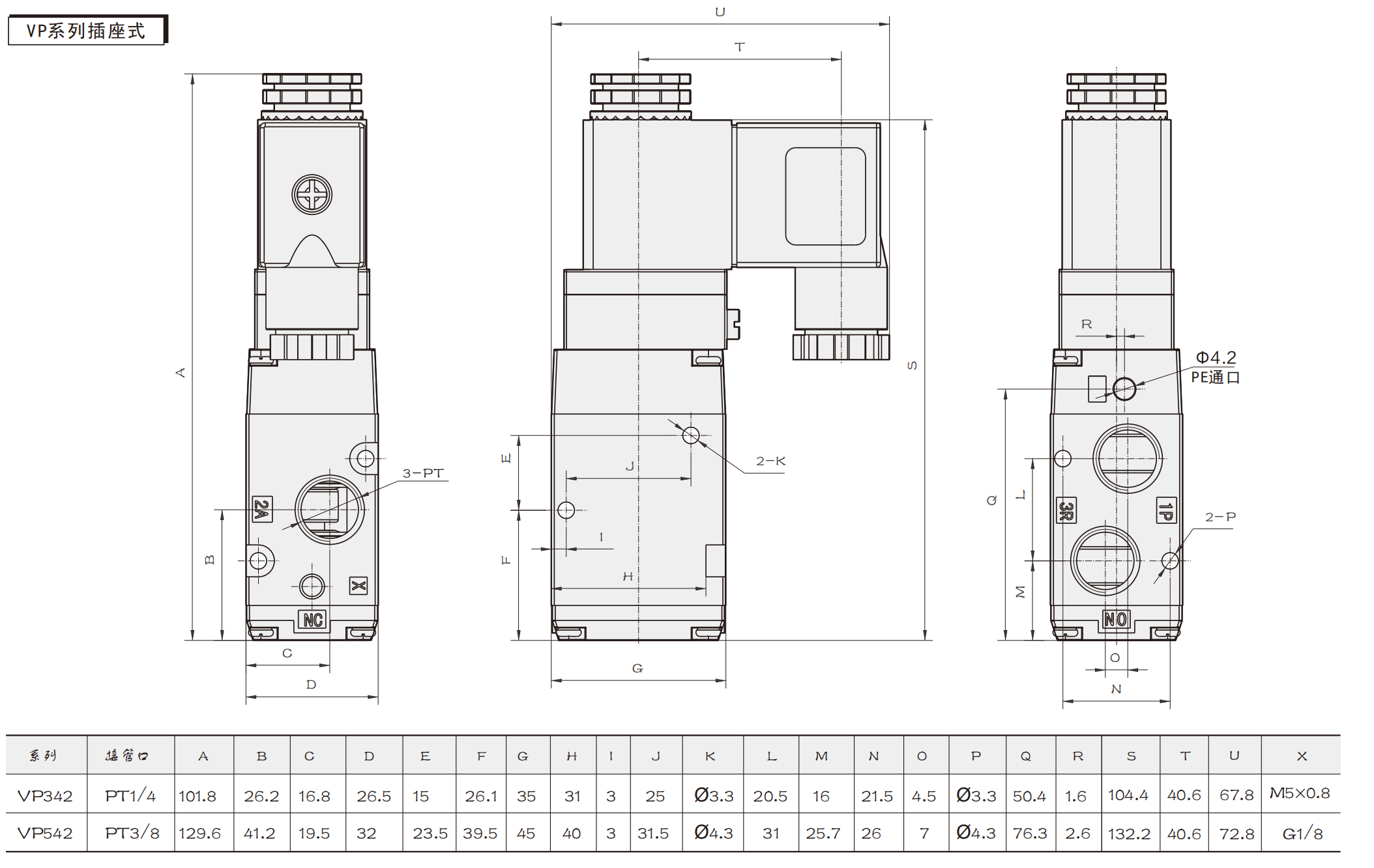

modelis |
Prievado skersmuo |
|

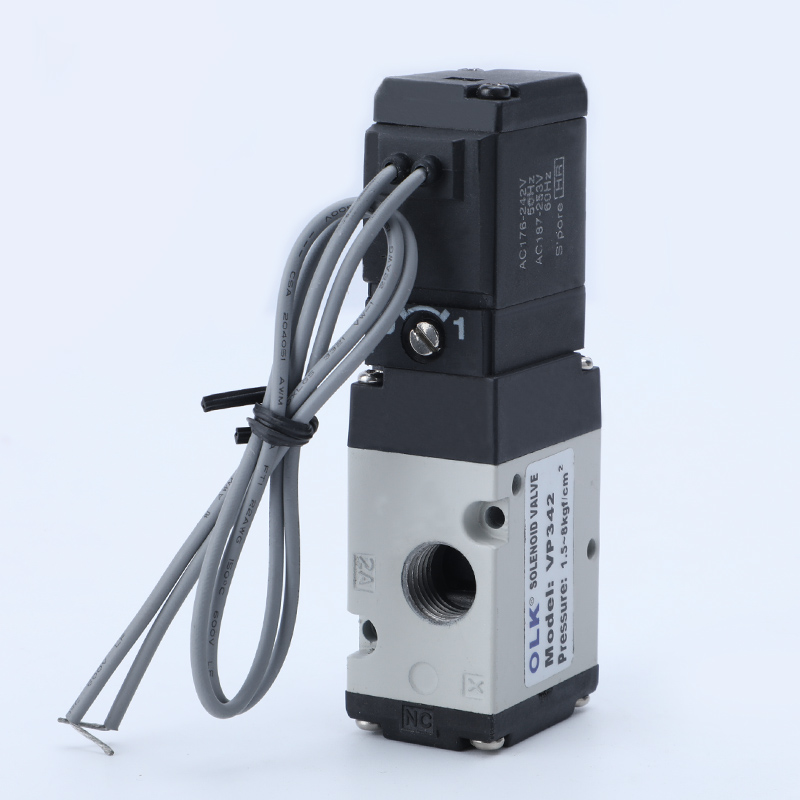

VP342 |
Intake=outlet=PT1/4 |
|
VP542 |
Intake=outlet=PT3/8 |
