OLK 3V200 serija, 3 padėčių 2 krypčių oro solenoidinis vožtuvas, naudojamas iš aukštos kokybės aliuminio lydinio. Veiksmo režimas yra vidinis pilotinis tipas. Tinka vieno veikimo pneumatiniams cilindrams valdyti. Todėl jis tinkamas naudoti įvairiose atšiauriose darbo vietose.
|
3V |
2 |
10 |
8 |
NE |
|
Modelis |
Kodas |
vožtuvo tipas |
uosto dydis |
Veiksmo tipas |
|
3V: 3/2 krypčių solenoidinis vožtuvas |
2:200 serija |
10: vienas solenoidas 5/2 krypčių |
06:G1/8 |
NC: Paprastai uždarytas |
|
20: dvigubas solenoidinis vožtuvas 5/2 krypčių |
08:G1/4 |
NE: paprastai atidaryta |
|
Modelis |

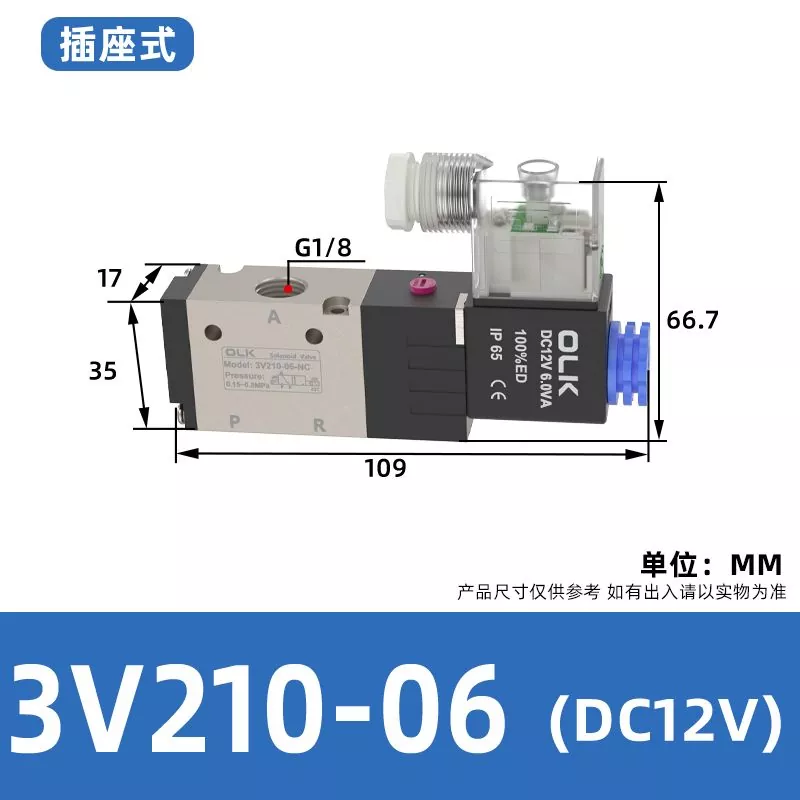

3V210-06 |
3V220-06 |

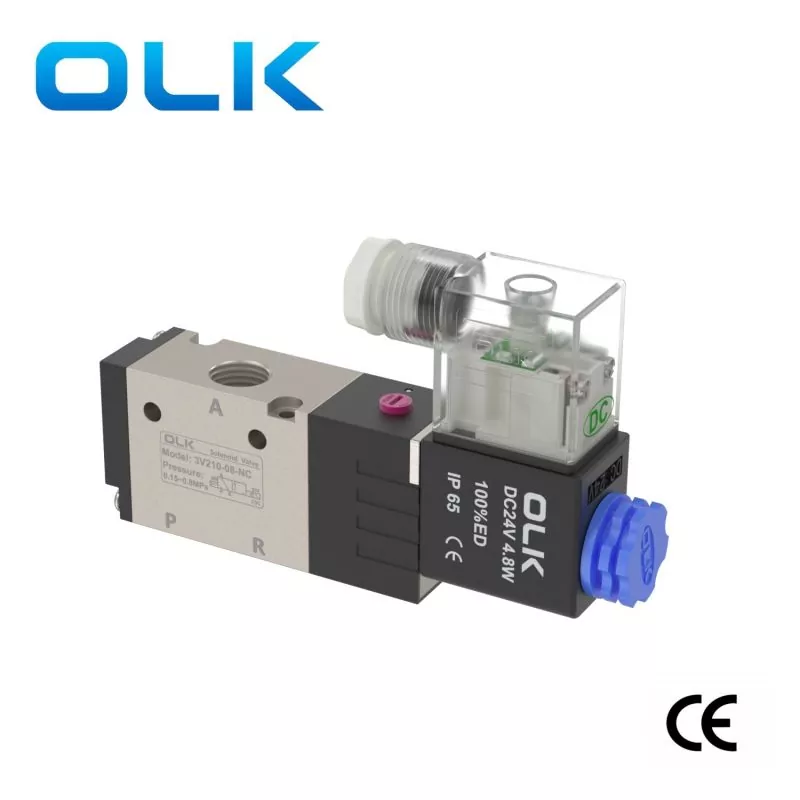

3V210-08 |

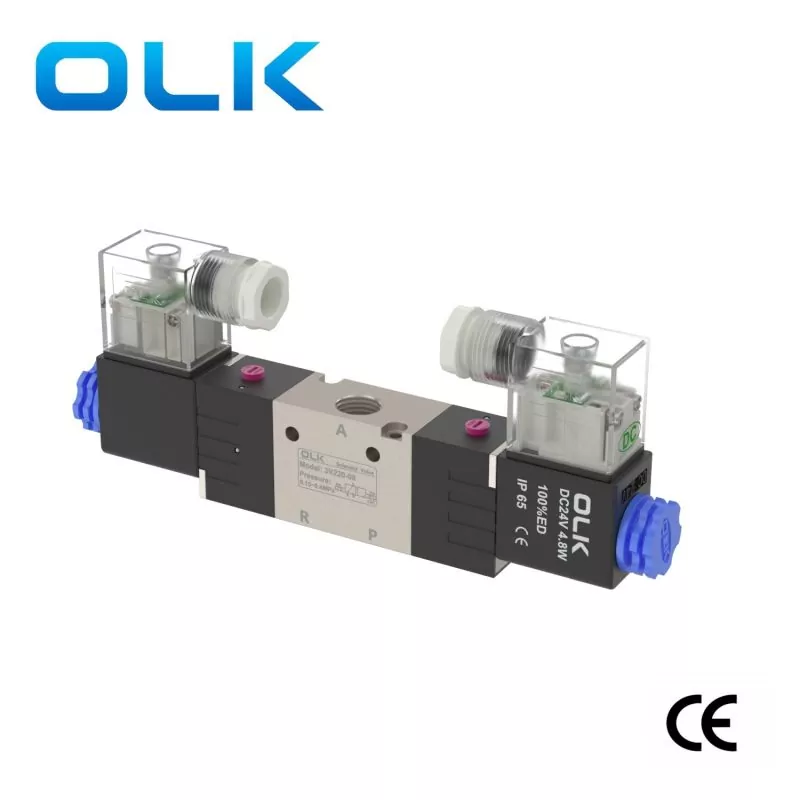

3V220-08 |
|
Darbo terpė |
Oras (filtras per filtro ekraną, kurio skersmuo didesnis nei 40 μm) |
|||
|
Veiksmo režimas |
Vidinio piloto tipas |
|||
|
uosto dydis |
M5Inlet=Outlet=G1/8 |
Įėjimas = Išėjimas = G1/4 |
||
|
Efektyvus skerspjūvio plotas |
14 mm² (Cv = 0,78) |
16,0 mm² (Cv = 0,89) |
||
|
Pozicijos |
3/2 prievadas |
|||
|
Slėgio diapazonas |
0,15–0,8 MPa (21–114 psi) |
|||
|
Slėgio įrodymas |
1,5 MPa (215 psi) |
|||
|
Woking slėgis |
-20-70 ℃ |
|||
|
Korpuso Medžiaga |
Aliuminio lydinys |
|||
|
Tepimas |
Nereikia |
|||
|
3V210-06 AC24V |
3V210-06 AC110V |
3V210-06 AC220V |
3V210-06 DC220V |
3V210-06 DC24V |
|
3V210-08 AC24V |
3V210-08 AC110 |
3V210-08 AC220V |
3V210-08 DC220V |
3V210-08 DC24V |
|
3V220-06 AC24V |
3V220-06 AC110V |
3V220-06 AC220V |
3V220-06 DC220V |
3V220-06 DC24V |
|
3V220-08 AC24V |
3V220-08 AC110V |
3V220-08 AC220V |
3V220-08 DC220V |
3V220-08 DC24V |
