VF5000 solenoidinis vožtuvas 5/2 kelias, 5/3 kelias yra tiesioginis vamzdynų tipas. Suklės angos yra specialiai apdirbta, kad būtų sumažinta trintis, sumažina pradinį slėgį ir prailgintų aptarnavimo tarnavimo laiką. Esant dideliam uosto dydžiui, vožtuvas suteikia didesnį oro srautą, todėl jis idealiai tinka naudoti kelioms pavaroms arba vidutiniškai ir dideliems cilindrams. VF5000 serijos prievado dydis yra 3/8.
Jo modulinė struktūra palaiko kolektorių montavimą, įgalinantį centralizuotą oro tiekimą ir supaprastinant vamzdynus. Sukurtas didelio srauto pneumatinėms reikmėms, DS/VF 3000 ir 5000 serijos solenoidiniai vožtuvai dažniausiai naudojami pramoninėse mašinose ir automatinėse gamybos linijose.
· Didelis srautas
· Vamzdynai / moduliniai / erdvės taupymas
· Pramoninio lygio patvarumas
|
Užsakymo kodas |
||||||
|
VF5 |
130 |
_ |
4 |
G |
B |
02 |
|
Modelis |
vožtuvo tipas |
|
įtampa |
Linijos tipas |
Manul |
uosto dydis |
|
VF5000 solenoidinis vožtuvas |

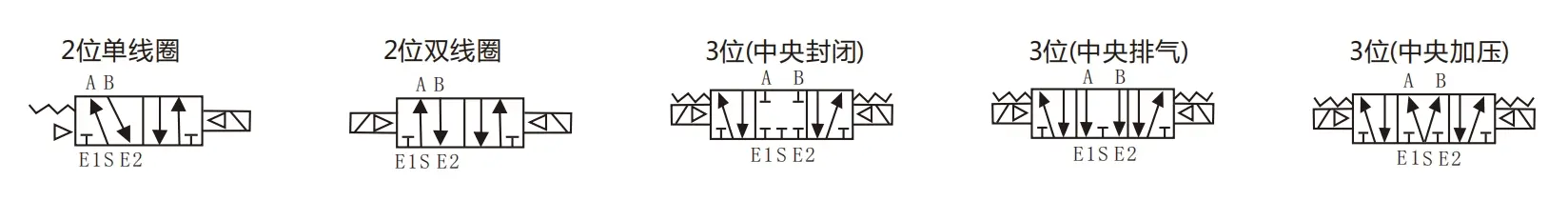

130: vienas solenoidas 5/2 kelias |
|
3: 110 VAC |
G: eilutės tipas |
|
02: PT3/8 |
|
|
230: Dvigubas solenoidinis vlavas 5/2 kelias |
|
4: 220VAC |
D: DIN tipas |
|
|
|
|
330C: dvigubas solenoidas Vlave5/3way uždaras centras |
|
5: 24 VDC |
DZ: DZ su šviesa |
|
|
|
|
430E: Dvigubas solenoidas Vlave5/3way išmetimo centras |
|
6: 12 VDC |
|
|
|
|
|
530p: Dvigubas solenoidinis vožtuvas 5/3 WAY slėgio centras |
|
|
|
|
|
|
Bendros specifikacijos |
|
|
Darbinė terpė |
Oras |
|
Woking temperatūra |
0-50 ℃ |
|
Tepimas |
Nereikia |
|
Rankinis nepaisymas |
Atsuktuvo fiksavimo tipas |
|
Šoko/vibracijos atsparumas |
30 g/5g (8,3–2000Hz) |
|
Gaubtas |
Dulkių atsparūs |
|
Modelis |
pozicija |
ritė |
kgf/cm² (MPA) |
Atsakymo laikas (MS) |
Maks. Veikimo dažnis |
uosto dydis |
Efektyvus skerspjūvio AREAMM² (CV) |
kgf |
|

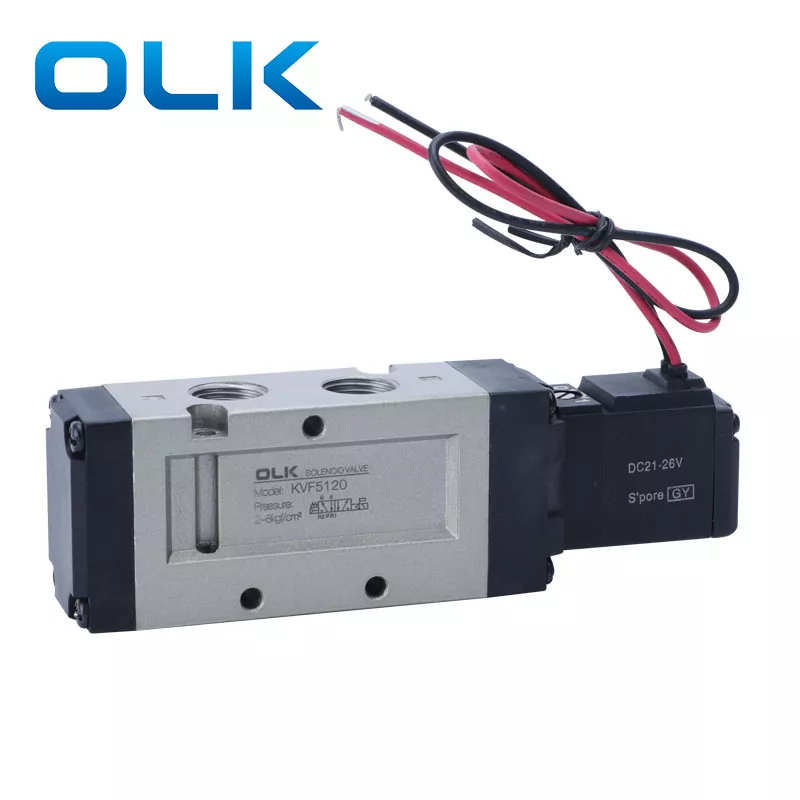

VF5120- □ △ B-02 |
2 padėtis |
vienas veiksmas |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT3/8 |
45 (2.5) |
0.38 |
|

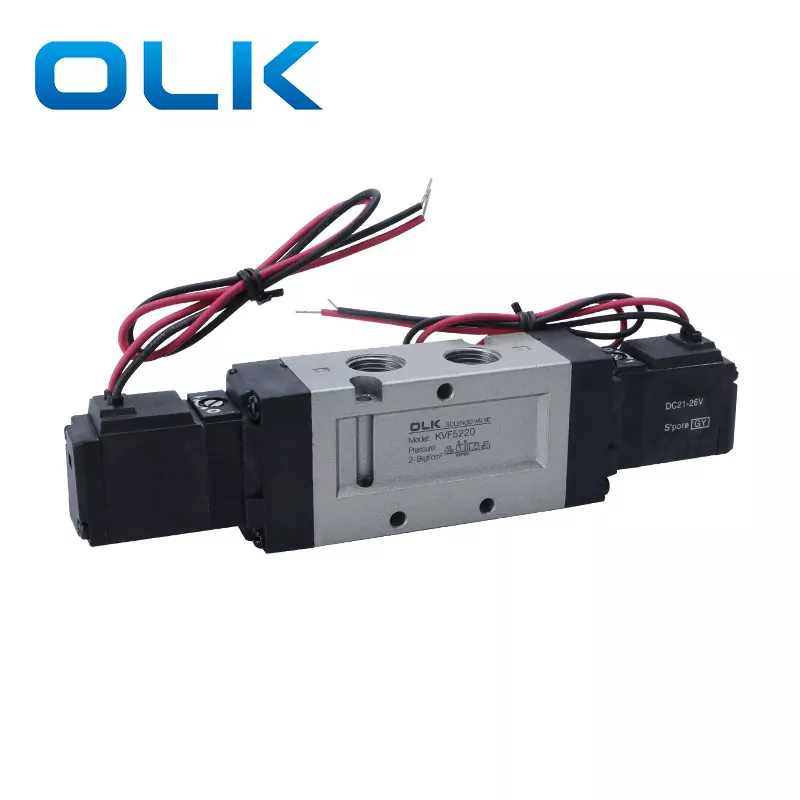

VF5220- □ △ B-02 |
2 padėtis |
Dvigubas veiksmas |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT3/8 |
45 (2.5) |
0.45 |
|
VF5320- □ △ B-02 |
3 pozicija |
Dvigubas solenoidas Vlave5/3way uždaras centras |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
|

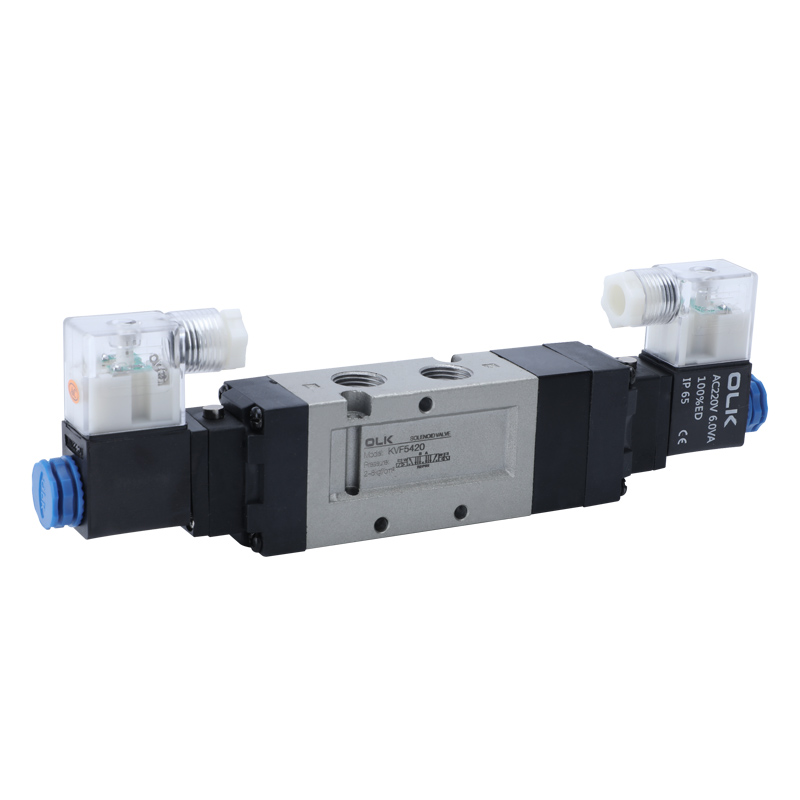

VF5420- □ △ B-02 |
3 pozicija |
Dvigubas solenoidinis Vlave5/3way išmetimo centras |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
41.4 (2.3) |
0.53 |
|

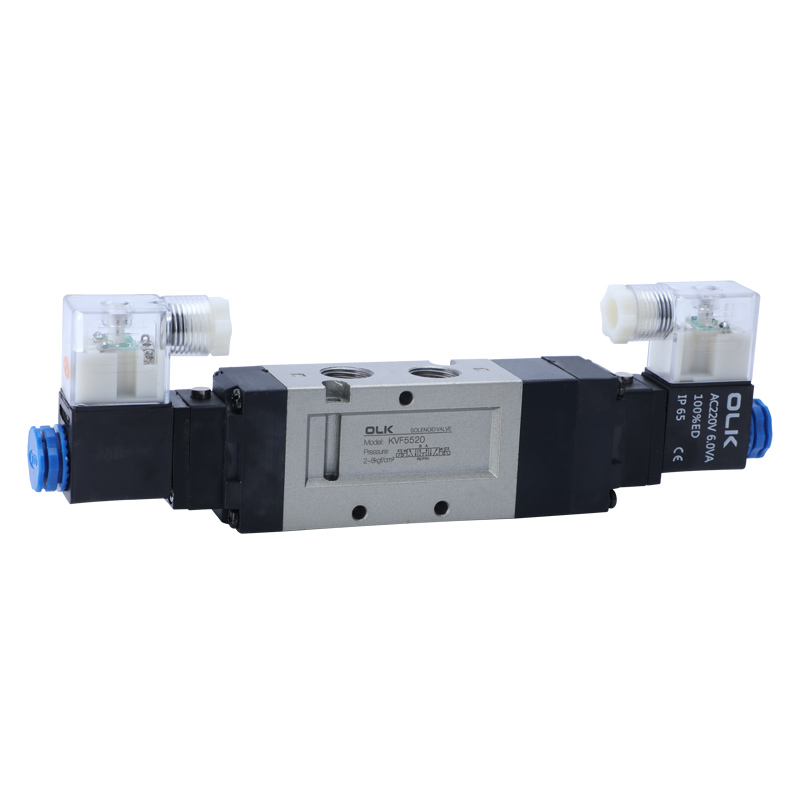

VF5520- □ △ B-02 |
3 pozicija |
Dvigubas solenoidinis vožtuvas 5/3 WAY slėgio centras |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT3/8 |
36 (2) |
0.53 |
Kokį modelį gali pakeisti DS3000/VF3000?
DS3000 gali pakeisti TPC Korėjoje ta pačia funkcija, o VF 3000 gali pakeisti SMC Japonijoje ta pačia funkcija
Koks yra DS5000/VF5000 solenoidinio vožtuvo purkštuko skersmuo 5 keliu?
„DS5000/VF5000“ siūlų angos yra PT3/8
