Vidinis pilotas VF3000 solenoidinis vožtuvas 2 padėtis 5 WAY ir 3 padėtis 5 WAY DIPTINIŲ VITINIŲ TIPAS
Vėlinyje esančioje dalyje naudojamas specialus apdirbimo procesas, skirtas žemai trinties, žemai pradiniam slėgiui ir ilgesniam aptarnavimo tarnavimo tarnybai. Didelis prievado dydis suteikia didesnį oro srautą, tinkantį vairuoti terpę dideliems cilindrams ar kelioms pavaroms.
Modulinė konstrukcija leidžia daugialypį vožtuvų montavimą, centralizuotą oro tiekimą ir sumažėjusį vamzdyną. DS/VF 3000 ir 5000 serijos solenoidinis vožtuvas yra plačiai naudojami aukšto srauto pneumatinėje valdymo sistemose, skirtoms automatinėms gamybos linijoms ir pramoninėms mašinoms.
· Didelis srautas
· Vamzdynai / moduliniai / erdvės taupymas
· Pramoninio lygio patvarumas
|
Užsakymo kodas |
||||||
|
VF3 |
130 |
_ |
4 |
G |
B |
02 |
|
Modelis |
vožtuvo tipas |
|
įtampa |
Linijos tipas |
Manul |
uosto dydis |
|
VF3000 solenoidinis vožtuvas |

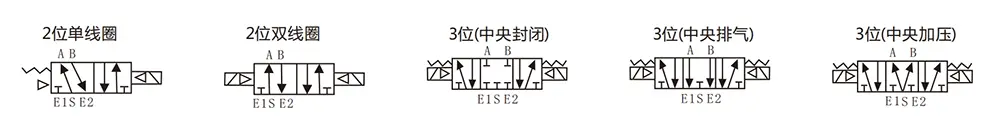

130: vienas solenoidas 5/2 kelias |
|
3: 110 VAC |
G: eilutės tipas |
|
02: PT1/4 |
|
|
230: Dvigubas solenoidinis vlavas 5/2 kelias |
|
4: 220VAC |
D: DIN tipas |
|
|
|
|
330C: dvigubas solenoidas Vlave5/3way uždaras centras |
|
5: 24 VDC |
DZ: DZ su šviesa |
|
|
|
|
430E: Dvigubas solenoidas Vlave5/3way išmetimo centras |
|
6: 12 VDC |
|
|
|
|
|
530p: Dvigubas solenoidinis vožtuvas 5/3 WAY slėgio centras |
|
|
|
|
|
|
Bendros specifikacijos |
|
|
Darbinė terpė |
Oras |
|
Woking temperatūra |
0-50 ℃ |
|
Tepimas |
Nereikia |
|
Rankinis nepaisymas |
Atsuktuvo fiksavimo tipas |
|
Šoko/vibracijos atsparumas |
30 g/5g (8,3–2000Hz) |
|
Gaubtas |
Dulkių atsparūs |
|
Modelis |
pozicija |
ritė |
kgf/cm ² (MPA) |
Reagavimo laikas (MS) |
Maks. Veikimo dažnis |
uosto dydis |
Efektyvus skerspjūvio AREAMM² (CV) |
kgf |
|

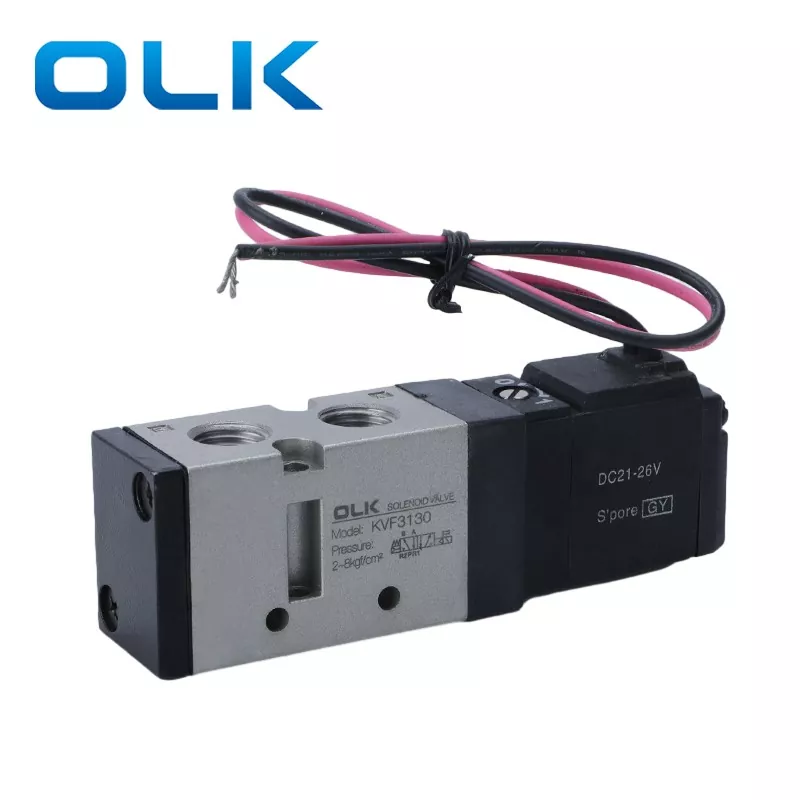

VF3130- □ △ B-02 |
2 padėtis |
vienas veiksmas |
1,5 ～ 9 (0,15 ～ 0,8) |
≤30 ms |
5 |
PT1/4 |
17,1 (0,95) |
0.21 |
|

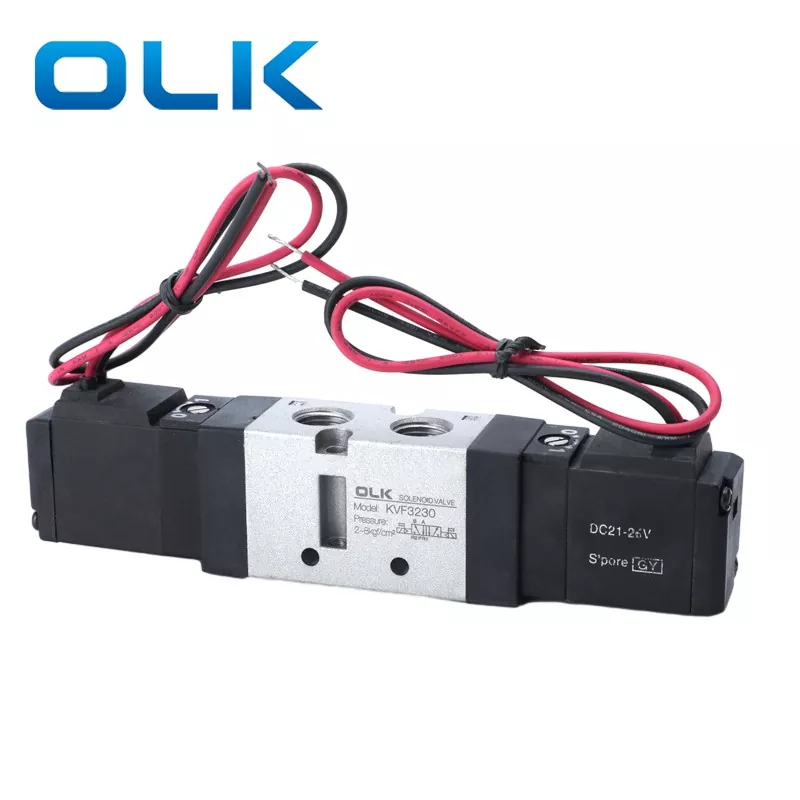

VF3230- □ △ B-02 |
2 padėtis |
Dvigubas veiksmas |
1 ~ 9 (0,1 ~ 0,9) |
≤30 ms |
5 |
PT1/4 |
17,1 (0,95) |
0.29 |
|
VF3330- □ △ B-02 |
3 pozicija |
Dvigubas solenoidas Vlave5/3way uždaras centras |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
13,5 (0,75) |
0.42 |
|
VF3430- □ △ B-02 |
3 pozicija |
Dvigubas solenoidinis Vlave5/3way išmetimo centras |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
17,1 (0,95) |
0.42 |
|

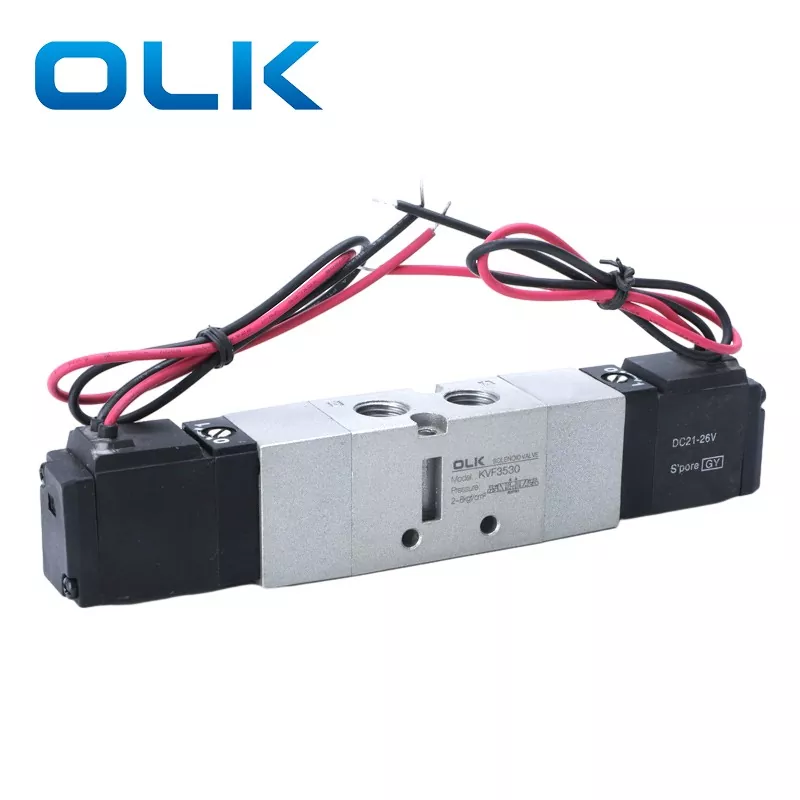

VF3530- □ △ B-02 |
3 pozicija |
Dvigubas solenoidinis vožtuvas 5/3 WAY slėgio centras |
1 ~ 9 (0,1 ~ 0,9) |
≤50 ms |
3 |
PT1/4 |
16,2 (0,9) |
0.42 |
Kokį modelį gali pakeisti DS3000/VF3000?
DS3000 gali pakeisti TPC Korėjoje ta pačia funkcija, o VF 3000 gali pakeisti SMC Japonijoje ta pačia funkcija
Koks yra DS3000/VF3000 solenoidinio vožtuvo purkštuko skersmuo 5 keliu?
DS3000/VF3000 gijų angos yra PT1/4
