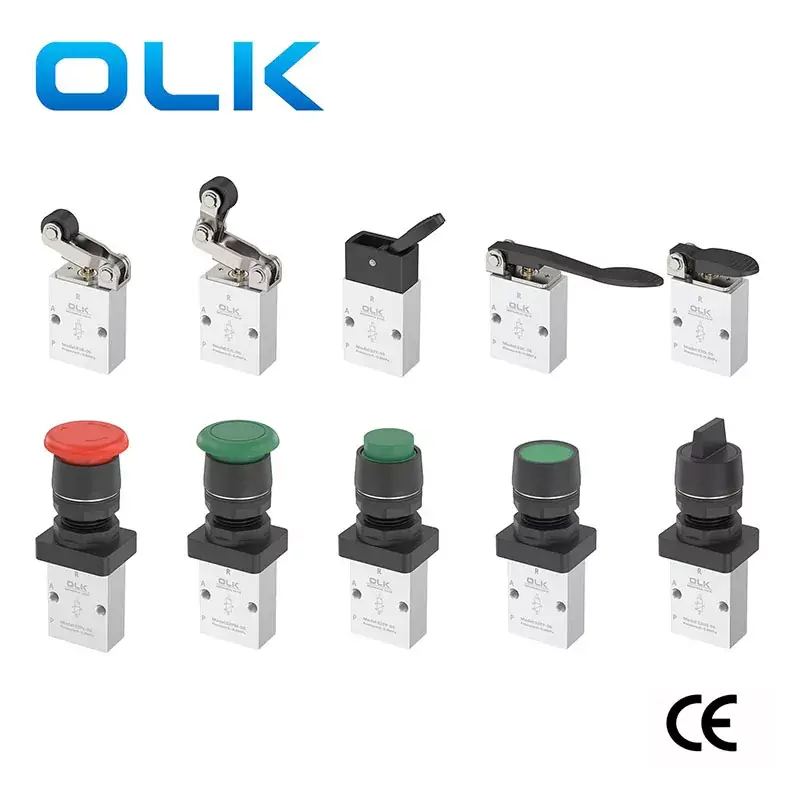

Galite būti tikri, kad iš mūsų gamyklos nusipirksite S3 serijos mechaninį mygtukų valdymo vožtuvą 3 krypčių, o mes jums pasiūlysime geriausią aptarnavimą po pardavimo ir pristatymą laiku. „Ouleikai“ (OLK) gamina kompaktišką ir išoriškai valdomą tiesioginio veikimo 3 krypčių 2 krypčių vožtuvą. padėtis S3 serijos mechaninis vožtuvas. Jis pasižymi lanksčiu perjungimu ir gali būti montuojamas keliose padėtyse. Montavimas labai patogus ir nereikalauja tepimo alyva. Valdymo galvutės yra pagamintos iš metalo ir plastiko, o metalinės medžiagos (S3C, S3D, S3Y, S3R, S3L) užtikrina ilgesnę ir patikimesnę tarnavimo laiką. Valdymo galvučių derinius mechaniniam vožtuvui galima užsakyti atskirai iš OULEIKAI gamyklos Kinijoje
OULEIKAI LANKSTYS SWITCHINGS3 SERIES Mechaninis mygtukų valdymo vožtuvas 3 krypčių Gaminio charakteristikos
SIMBOLIS:

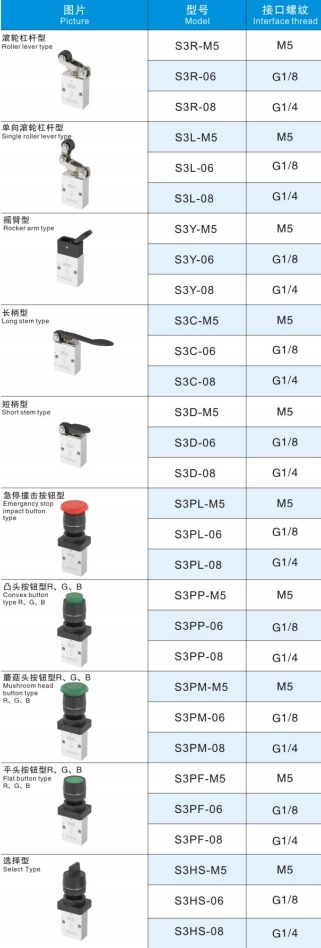

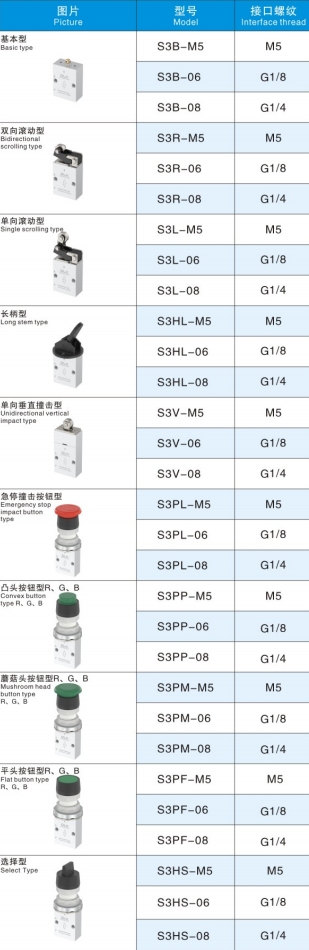

| Užsakymo kodas |
|||
| S3 | PM | 06 | R |
| SERIJA | KODAS | UOSTO DYDIS | MYGTUKŲ SPALVA |
| S3 serija 2 padėtis 3 krypčių | B: pagrindinis tipas (M5B) |
100:06:G1/8 | PL: RAUDONA |
|
|
C: ilgos rankenos tipas (M5C) |
200:06:G1/8 | PP/PF/PM/HS: RAUDONA, ŽALIA, JUODA |
|
|
D: trumpos rankenos tipas (M5D) |
200:08:G1/4 |
|
|
|
Y: svirties svirties tipas (M5Y) |
|
|
|
|
R: ritinėlio svirties tipas (M5R) |
|
|
|
|
L: vienakryptis ritinėlio svirties tipas (M5L) |
|
|
|
|
PL: avarinio stabdymo smūgio mygtuko tipas (M5PL) |
|
|
|
|
PP: pakeltos galvutės mygtuko tipas (M5PP) |
|
|
|
|
PF: plokščios galvutės mygtuko tipas (M5PF) |
|
|
|
|
PM: grybo galvutės mygtuko tipas (M5PM) |
|
|
|
|
HS: parinkiklio tipas (M5HS) |
|
|
1. S3B, S3R, S3L, S3V serijoms reikalinga išorinė jėga, kurią suteikia išoriniai mechanizmai perjungimui, tinka padėties aptikimui arba eigos jungikliams.
2. S3PF, S3PM, S3PP, S3PL, S3Y, S3HS, S3C, S3D serijos valdomos rankiniu būdu, turi įvairių struktūrinių formų valdymo galvutes patogiam naudojimui skirtingomis sąlygomis.
3. Rutulinio vožtuvo konstrukcija su puikiu sandarinimu, lanksčiu perjungimu ir nereikia tepti alyva.
4. Lengvas montavimas su keliomis montavimo pozicijomis.
5. S3C, S3D, S3Y, S3R, S3L serijų valdymo galvutės pagamintos iš metalinės medžiagos, užtikrinančios ilgą tarnavimo laiką ir didesnį patikimumą.
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
Išorinė tiesioginė vaidyba |
|
Prievado skersmuo |
05:M5,06:G1/8,08:G1/4 |
|
pozicijų skaičius |
Dviejų pozicijų, trijų krypčių |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0–0,8 (0–114) |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Darbinė temperatūra °C |
-20-70 |
|
Skerspjūvio plotas mm² (CV vertė) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Korpuso medžiaga |
aliuminio lydinys |
1) Valdymo dalis yra pagaminta iš inžinerinio plastiko ir ją leidžiama valdyti tik rankiniu būdu. Draudžiama naudoti metalinį smūgį vožtuvui perjungti.
2) S3B, S3C, S3D, S3PM, S3PF, S3PP serijos automatiškai nustatomos iš naujo. Rankiniai vožtuvai S3Y, S3HS, S3PL nustatomi rankiniu būdu. Paspaudus M3PL į padėtį, reikia pasukti sukamąją rankenėlę, kad būtų galima atstatyti.
3) Atkreipkite dėmesį į perjungimo taktą. Kai bet kokia išorinė jėga verčia vožtuvą persijungti, pagrindinis perjungimo taktas neturi viršyti valdymo taktų lentelėje nurodyto perjungimo eigos diapazono, nes kitaip gali būti pažeistas vožtuvo korpusas.
4) S3L vienkryptis ritininis vožtuvas gali persijungti tik viena kryptimi (iš dešinės į kairę). Smūgis kita kryptimi (iš kairės į dešinę) yra neveiksmingas.
5) Valdymo galvučių derinius galima užsakyti atskirai.
