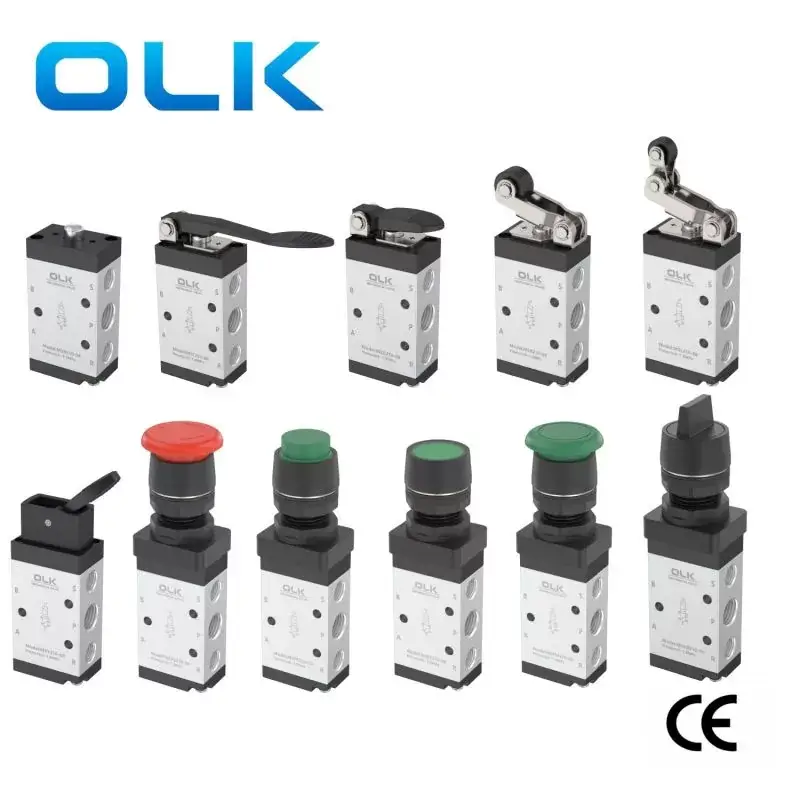

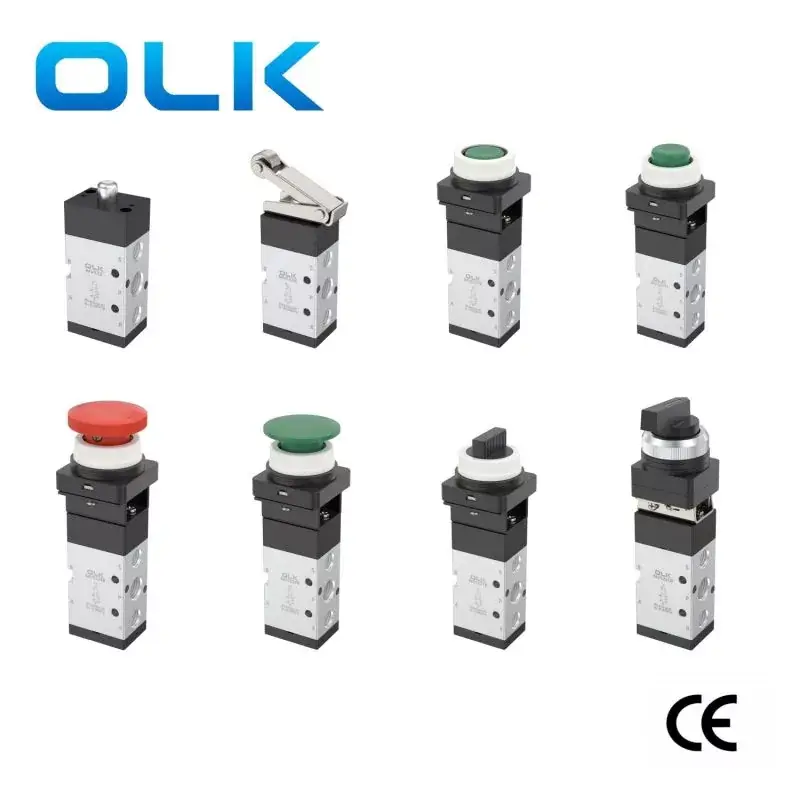

AIRTAC TYPE M5 serijos 5/2 krypčių mechaninis mygtukas, pagamintas OLK pneumatikos įmonės. M5 mechaninis vožtuvas yra slankiojančios kolonėlės konstrukcija. Išleidimo angos yra ant vožtuvo korpuso. M5 mygtuko vožtuvas bus lengviau sumontuoti duslintuvą, kad būtų sumažintas triukšmas ir tarša. .M5 serijos mechaninio mygtuko valdymo vožtuvas 5 krypčių, o M5-210 siūlo G1/8 ir G1/4 sąsajos sriegius.
simbolis:
Užsakymo kodas
M5
PM
210
06
R
Mygtuko tipas
Kodas
UOSTO DYDIS
Mygtuko spalva
M5:M tipo
B: pagrindinis tipas (M5B)
110:110 serijos vienas valdymas
100:06:G/18
PL: RAUDONA
C: ilgos rankenos tipas (M5C)
210:210 serijos vienas valdiklis
200:06:G1/8
PP/PF/PM/HS: RAUDONA, ŽALIA, JUODA
D: trumpos rankenos tipas (M5D)
200:08G1/4
R: ritinėlio svirties tipas (M5R)
L: vienakryptis ritinėlio svirties tipas (M5L)
Y: svirties svirties tipas (M5Y)
PM: grybo galvutės mygtuko tipas (M5PM)
PP: pakeltos galvutės mygtuko tipas (M5PP)
PF: plokščios galvutės mygtuko tipas (M5PF)
PL: avarinio stabdymo smūgio mygtuko tipas (M5PL)
HS: parinkiklio tipas (M5HS)

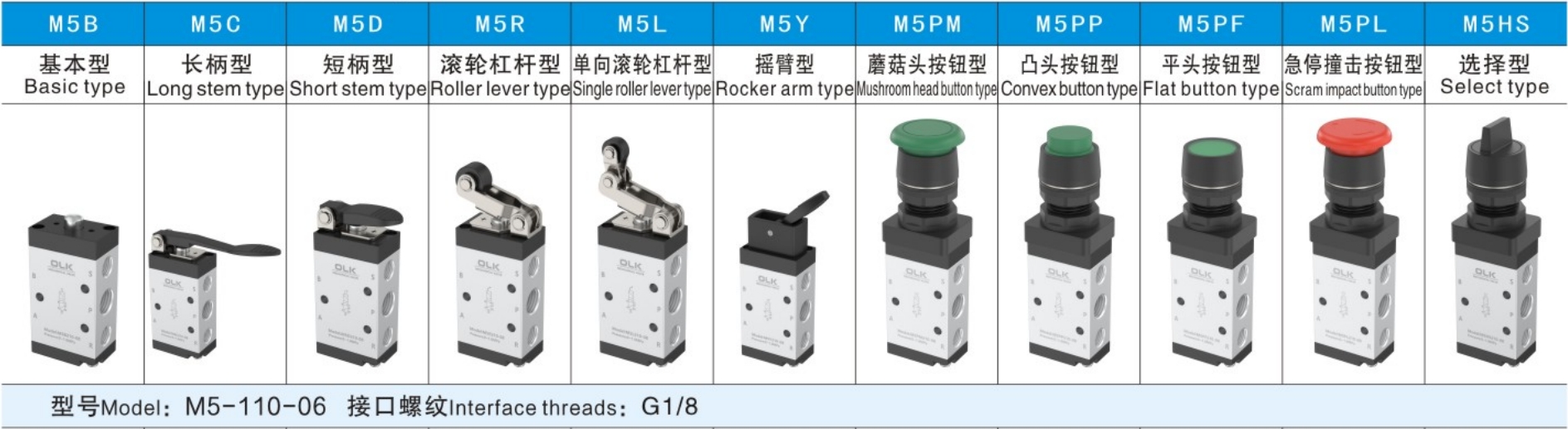

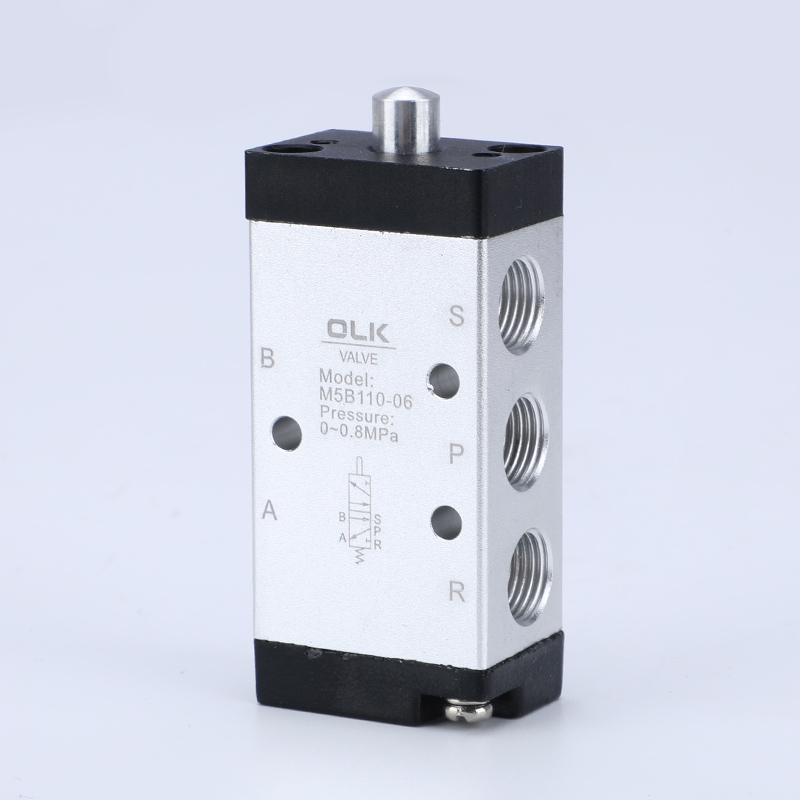

– Pagrindinis tipas (M5B)

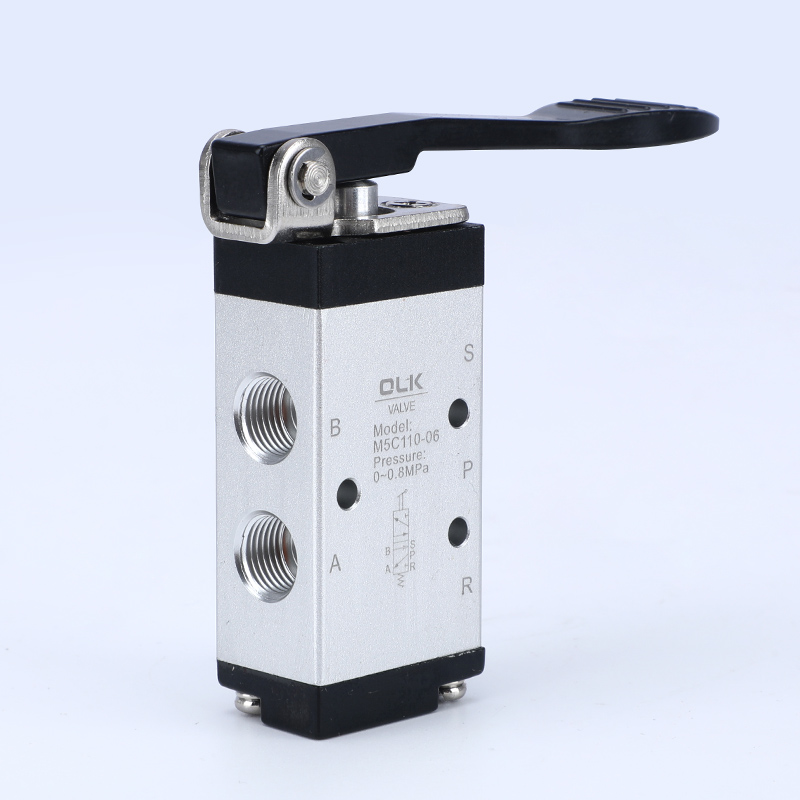

- Ilgos rankenos tipas (M5C)

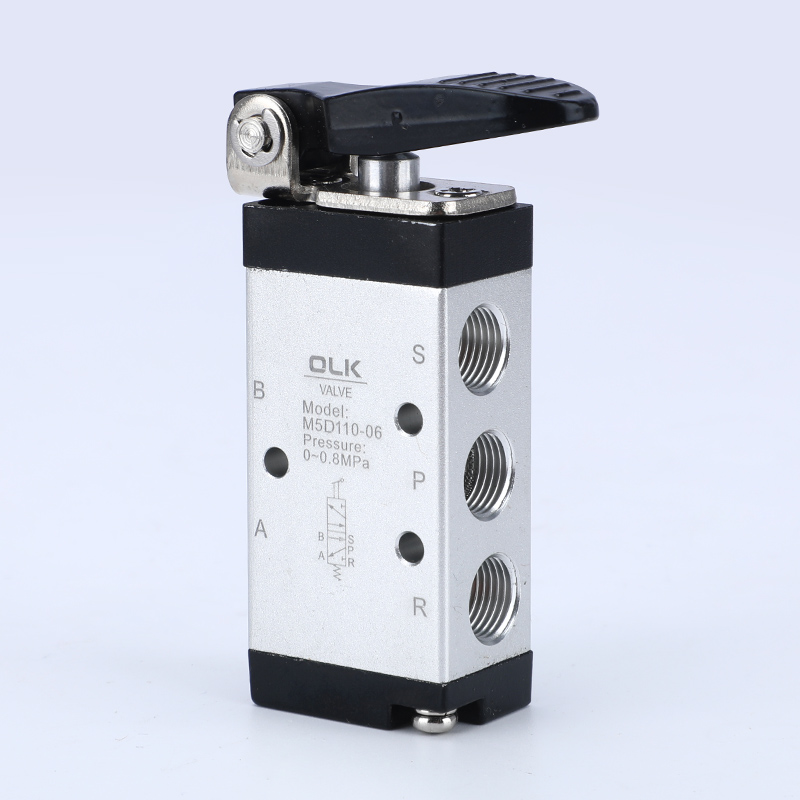

- Trumpos rankenos tipas (M5D)

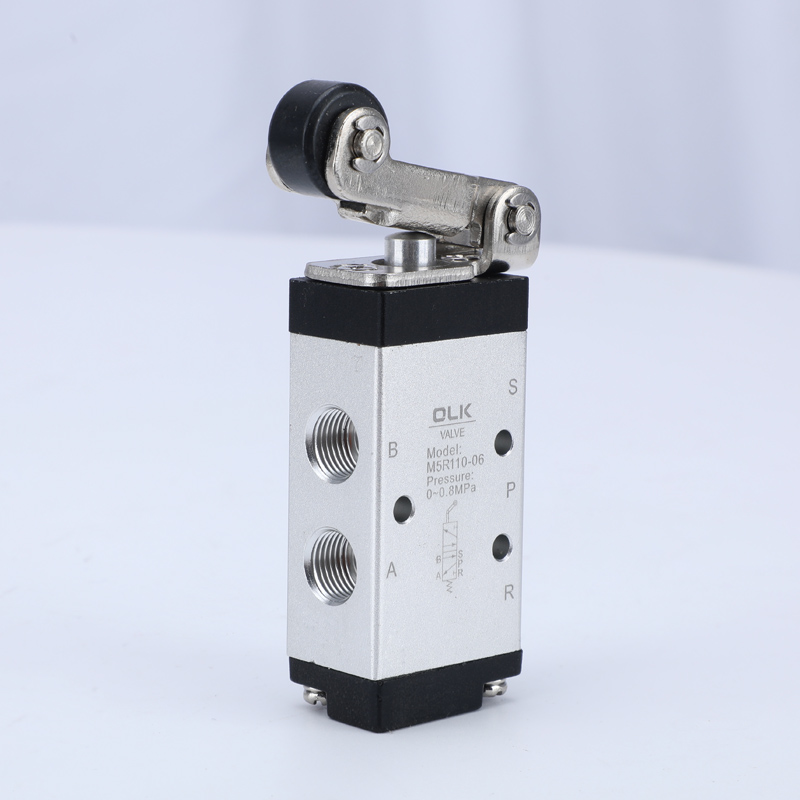

- Volelio svirties tipas (M5R)

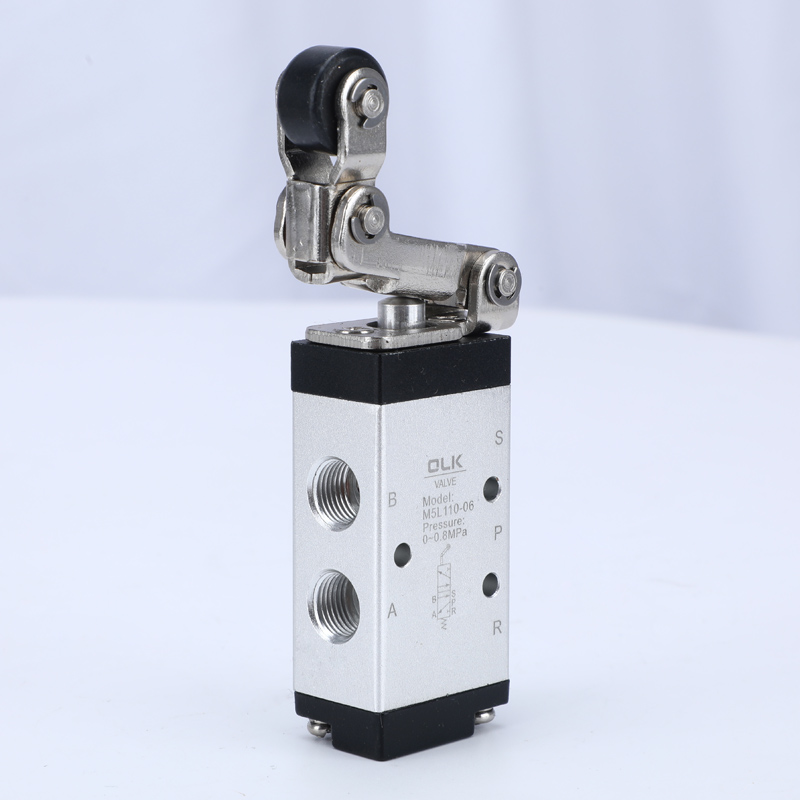

- Vienakryptis ritinėlio svirties tipas (M5L)

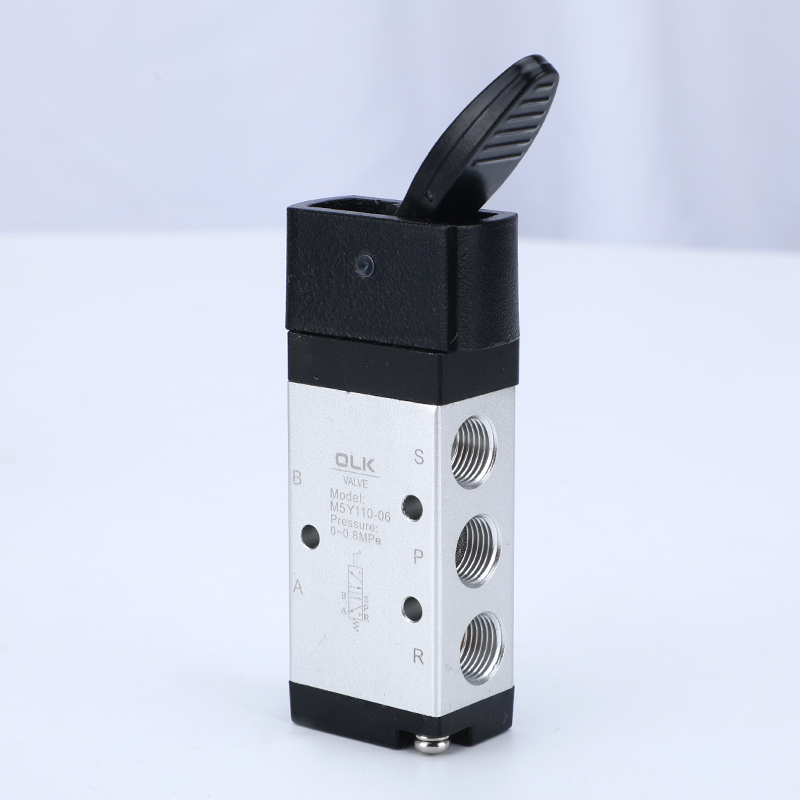

- Svirties tipas (M5Y)

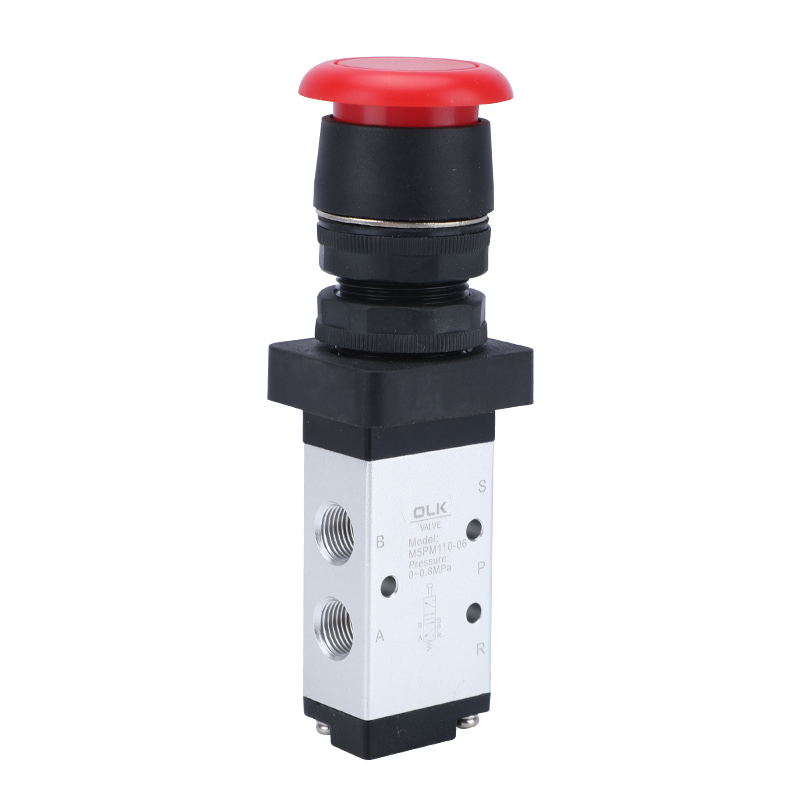

– Grybų galvutės mygtuko tipas (M5PM)

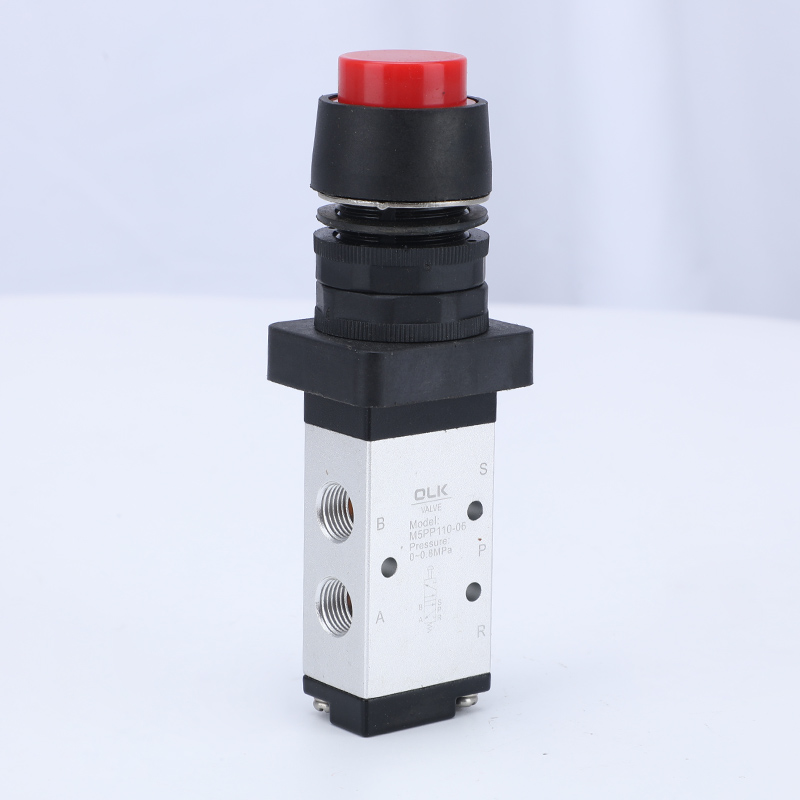

– Pakeltos galvutės mygtuko tipas (M5PP)

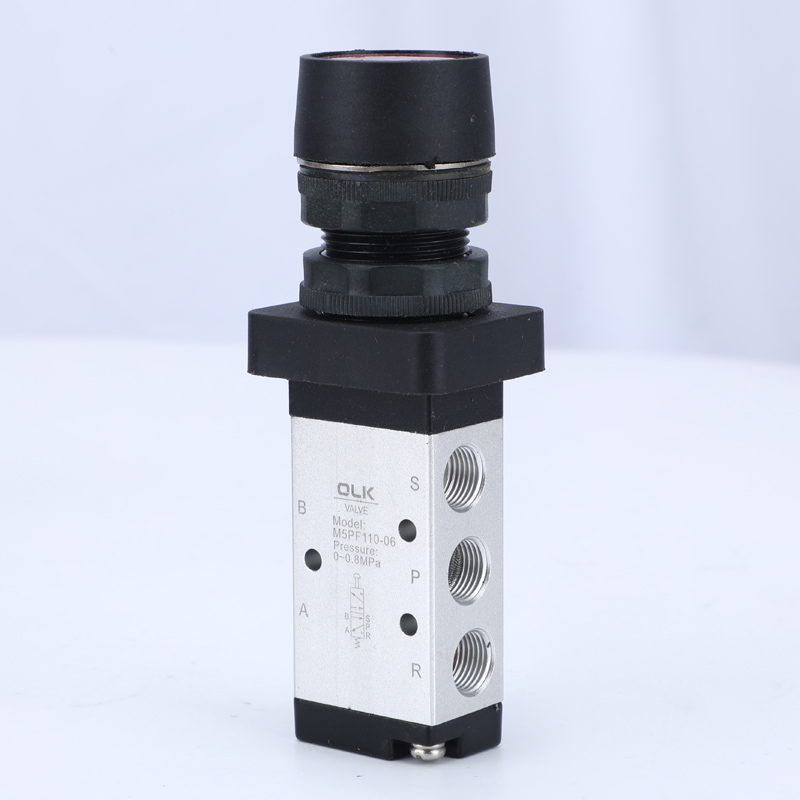

- Plokščios galvutės mygtuko tipas (M5PF)
– Avarinio stabdymo smūgio mygtuko tipas (M5PL)

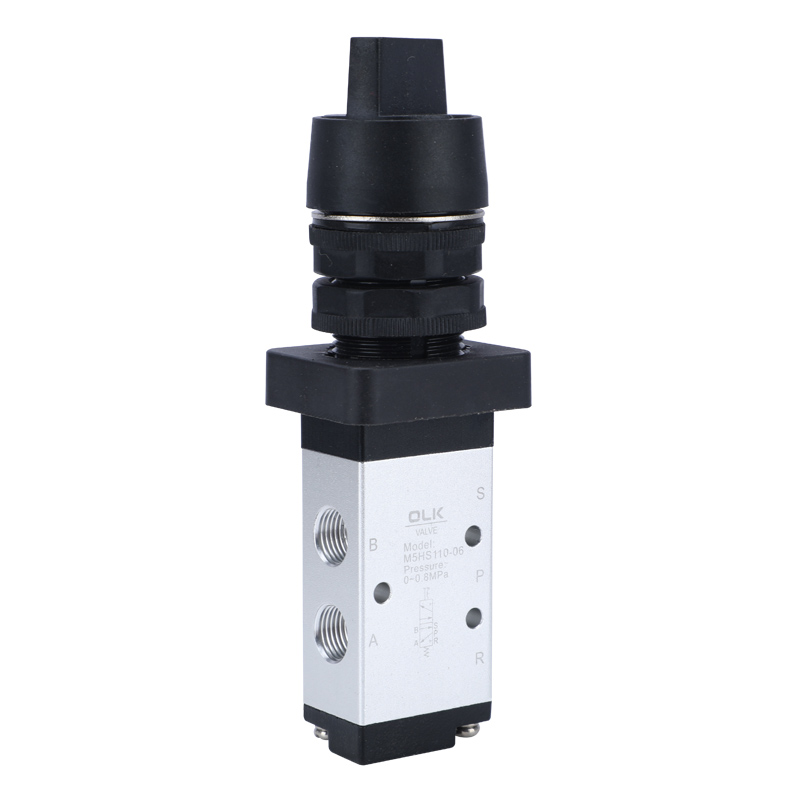

- selektorių tipas (M5HS)
PM, PP ir PF tipams galima rinktis iš trijų mygtukų spalvų: raudonos, žalios ir juodos.
1. Išmetimo angos yra ant kėbulo, palengvinančios triukšmo ir taršos mažinimo duslintuvų montavimą.
2. M5B, M5R, M5L serijoms perjungti reikalingos išorinės jėgos, kurias užtikrina išoriniai mechanizmai, tinka padėties aptikimui ar eigos jungikliams.
3. M5C,M5D, M5Y,M5PF,M5PM,M5PP,M5PL,M5HS serijos yra rankiniu būdu valdomos įvairiomis struktūrinėmis valdymo galvutėmis, kad būtų patogiau skirtingomis sąlygomis.

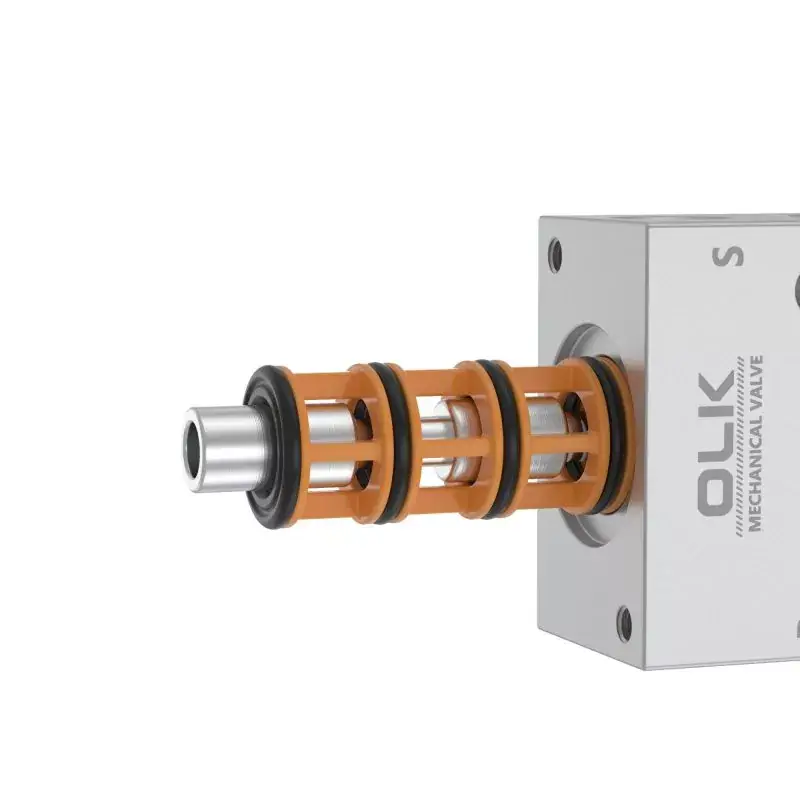

4. Stumdomos kolonėlės konstrukcija, valdymo jėga, kuriai nedaro įtakos darbinis slėgis (ty nėra priešslėgio poveikio), vidinis žiedinis sandariklis, užtikrinantis gerą sandarinimą, lankstus perjungimas.
5. Nereikia tepti alyva.
6. Įrengimai daugybe padėčių, kad būtų lengva naudotis.
7. M5C, M5D, M5Y, M5R, M5L serijos valdymo galvutės pagamintos iš metalo, užtikrinančios ilgą tarnavimo laiką ir didesnį patikimumą bei stabilumą.
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
Išorinė tiesioginė vaidyba |
|
Prievado skersmuo |
05:M5,06:G1/8,08:G1/4 |
|
pozicijų skaičius |
2 padėtis 5 kryptis |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0–1,0 (~145) |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Darbinė temperatūra °C |
-20-70 |
|
Skerspjūvio plotas mm² (CV vertė) |
05:2.5(0.14),06:8(0.45),08:12(0.67) |
|
Korpuso medžiaga |
aliuminio lydinys |
Atsargumo priemonės
1) Valdymo dalis yra pagaminta iš inžinerinio plastiko ir leidžiama tik rankiniu būdu. Nenaudokite metalinio smūgio vožtuvui perjungti.
2) M5B, M5C, M5D, M5PM, M5PF ir M5PP serijos automatiškai nustatomos iš naujo. Rankiniai vožtuvai M5Y, M5HS ir M5PL nustatomi rankiniu būdu. Paspaudus M5PL į lobyno padėtį, norint iš naujo nustatyti, reikia pasukti sukamąją rankenėlę.
3) Atkreipkite dėmesį į atbulinės eigos eigą. Kai bet kokia išorinė jėga priverčia vožtuvą apsisukti, pagrindinė atbulinės eigos eiga neturi viršyti valdymo eigos lentelėje nurodyto atbulinės eigos diapazono, kitaip bus pažeistas vožtuvo korpusas.
4) Vienpusis ritininis vožtuvas M5L gali persijungti tik viena kryptimi (smogdamas iš dešinės į kairę). Netinkamas smūgis kita kryptimi (lenktas iš kairės į dešinę).
5) Valdymo galvutės derinį galima užsisakyti atskirai.
