M3 serijos 3 krypčių mechaninis mygtuko valdymo vožtuvas
Model:M3B
Sveiki atvykę į didmeninę prekybą arba pritaikytą M3 serijos mechaninio mygtuko valdymo vožtuvą 3 kryptimi iš mūsų gamyklos bet kuriuo metu. Mes suteiksime jums gamyklines nuolaidas mūsų gaminiams. OLK pneumatinis yra M3 serijos mechaninių mygtukų valdymo vožtuvai, 3 krypčių gamintojai ir tiekėjai Kinijoje.
Ouleikai M3 serijos airtac tipo 3/2 krypčių mechaninis vožtuvas turi 2 darbo būsenas ir 3 kelio pasirinkimus. M3 mechaninis vožtuvas, tinkantis įvairiems pneumatinio valdymo scenarijams. Stūmoklinės konstrukcijos M3 mechaninio vožtuvo valdymo jėgai įtakos neturi darbinis slėgis. stabilus, patikimas ir patvarus, tinkamas ilgalaikei stabiliai darbo aplinkai, pvz., pneumatiniam valdymui automatizuotose gamybos linijose, tokiose kaip surinkimo linijos ir pakavimo linijos.
Simbolis:
Užsakymo kodas
M3
PM
210
06
R
SERIJA
Mygtuko tipas
kodas
UOSTO DYDIS
Mygtuko spalva

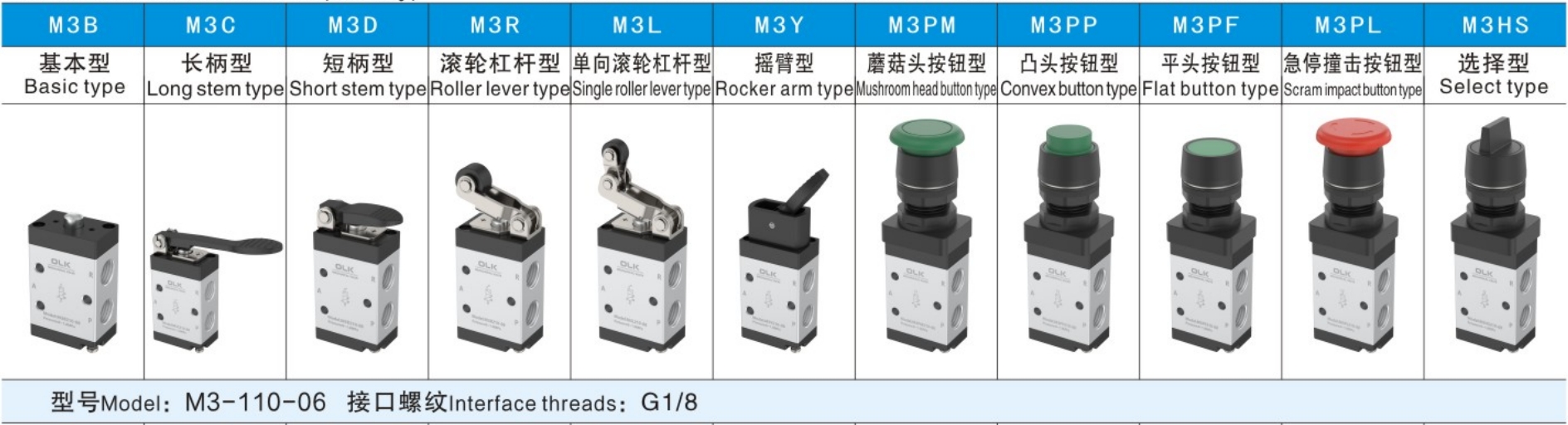

M3: Mseries 2 padėtis 3 kryptis

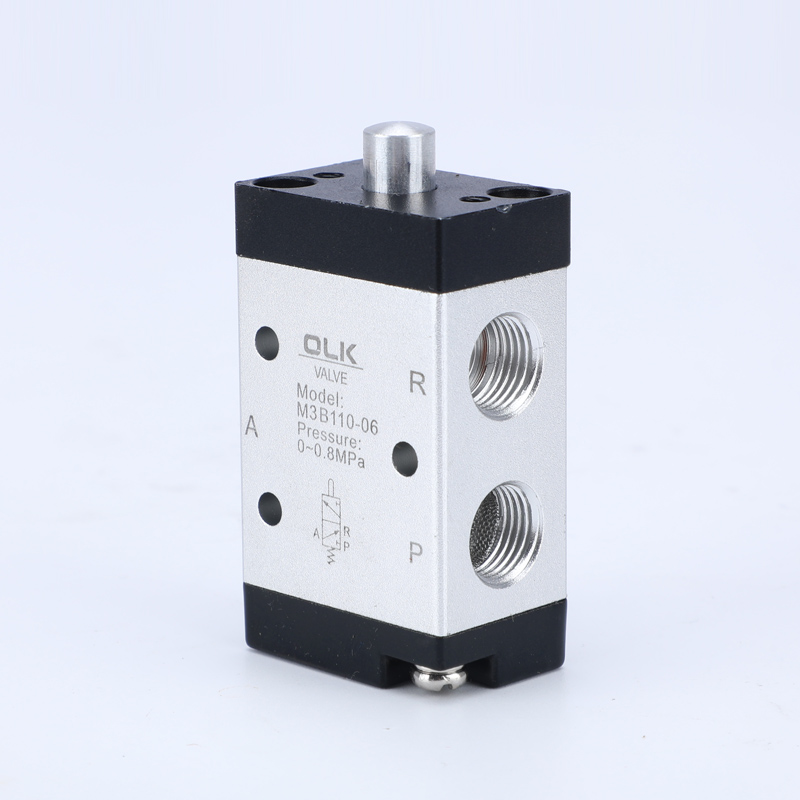

B: pagrindinis tipas (M3B)
110:110 serijos vienas valdiklis
100:06:G1/8
PL: RAUDONA

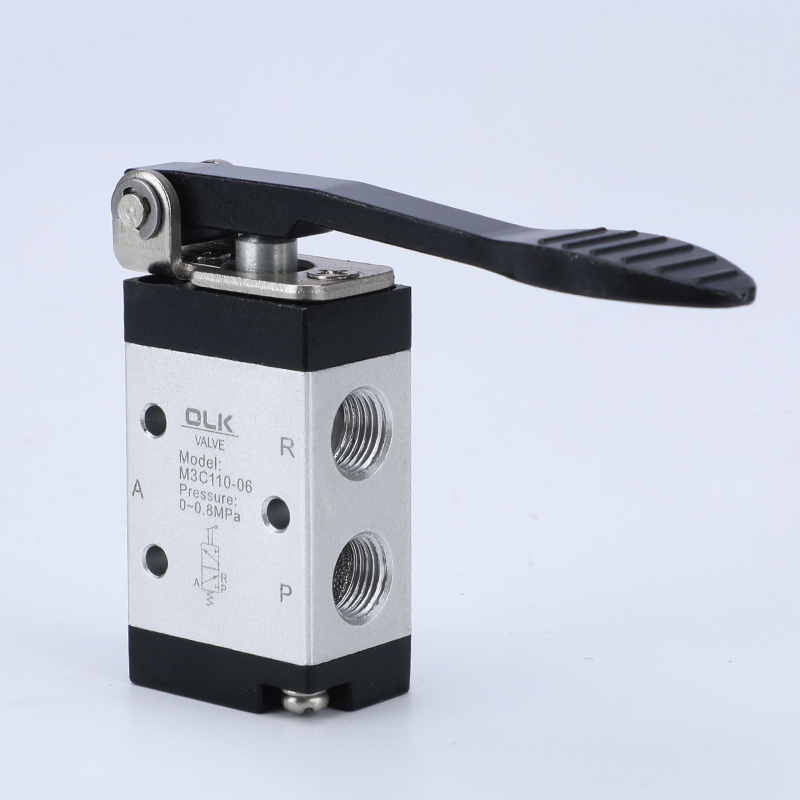

C: ilgos rankenos tipas (M3C)
210:210 serijos vienas valdiklis
200:06:G1/8
PP/PF/PM/HS: RAUDONA ŽALIA JUODA

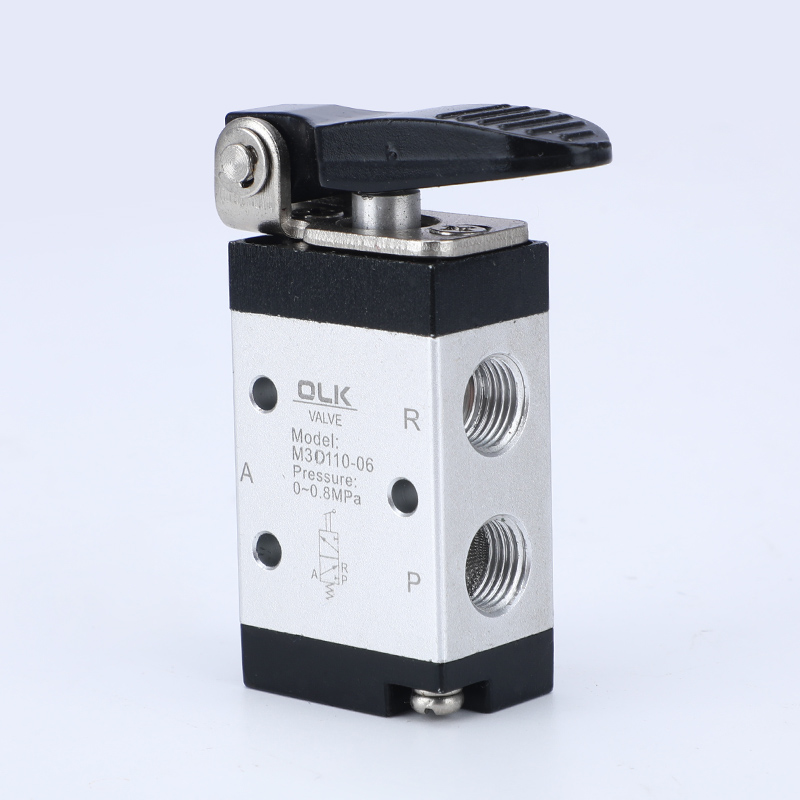

D: trumpos rankenos tipas (M3D)
200:08:G1/4

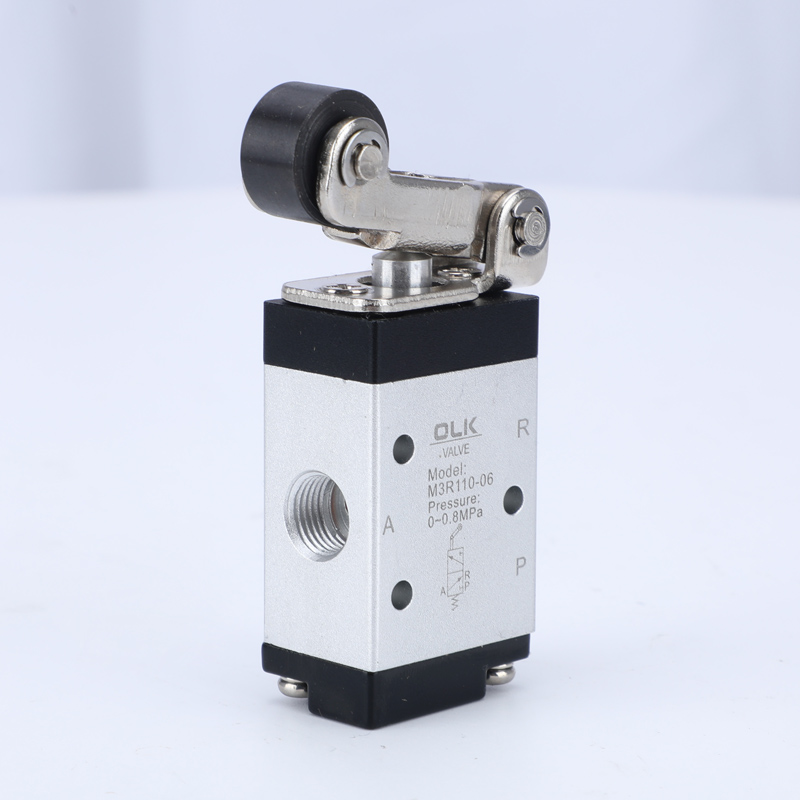

R: ritinėlio svirties tipas (M3R)

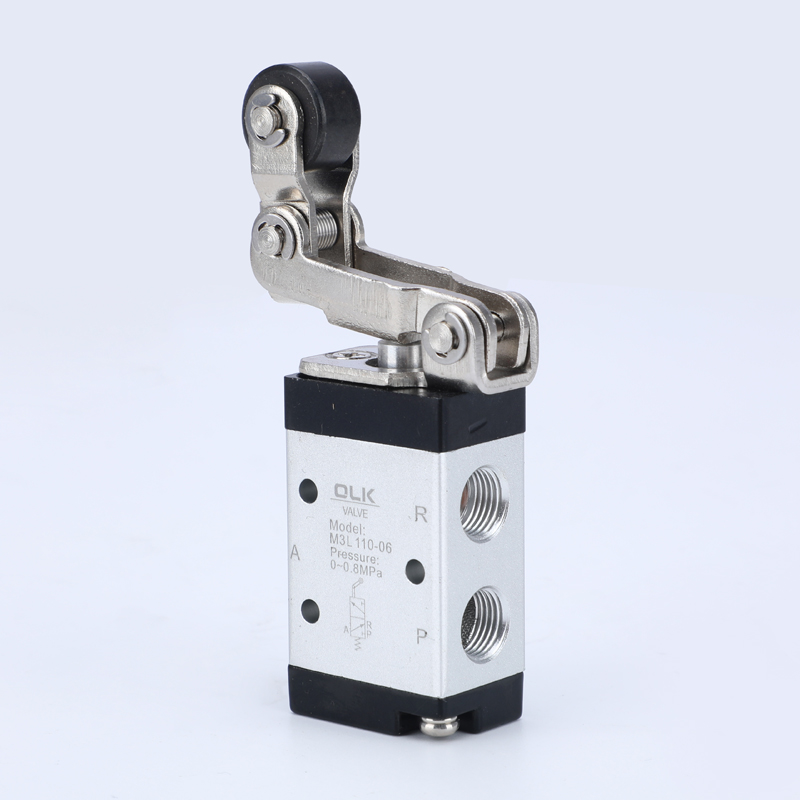

L: vienakryptis ritinėlio svirties tipas (M3L)

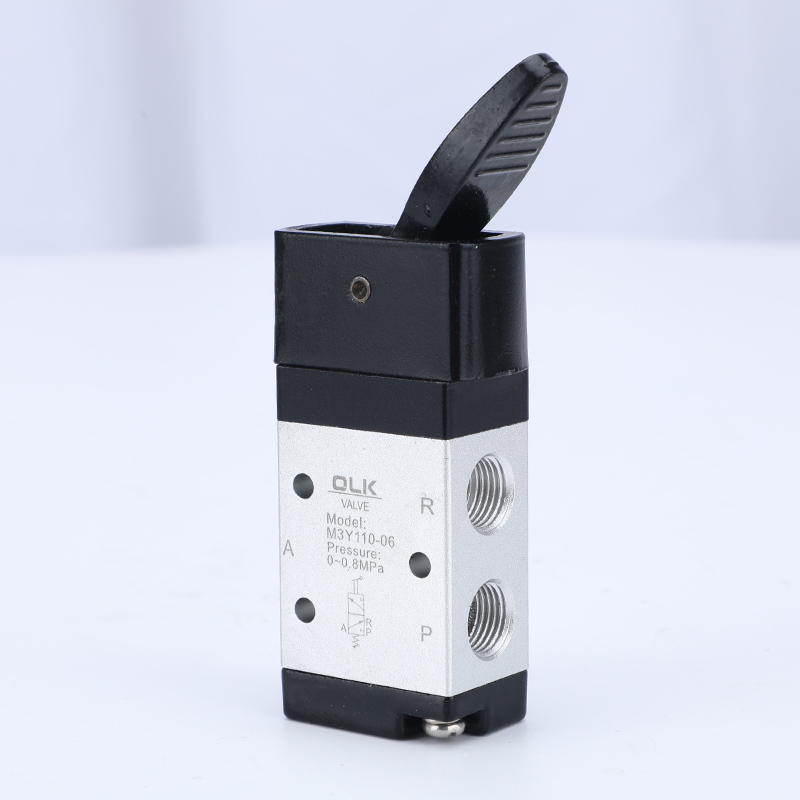

Y: svirties svirties tipas (M3Y)

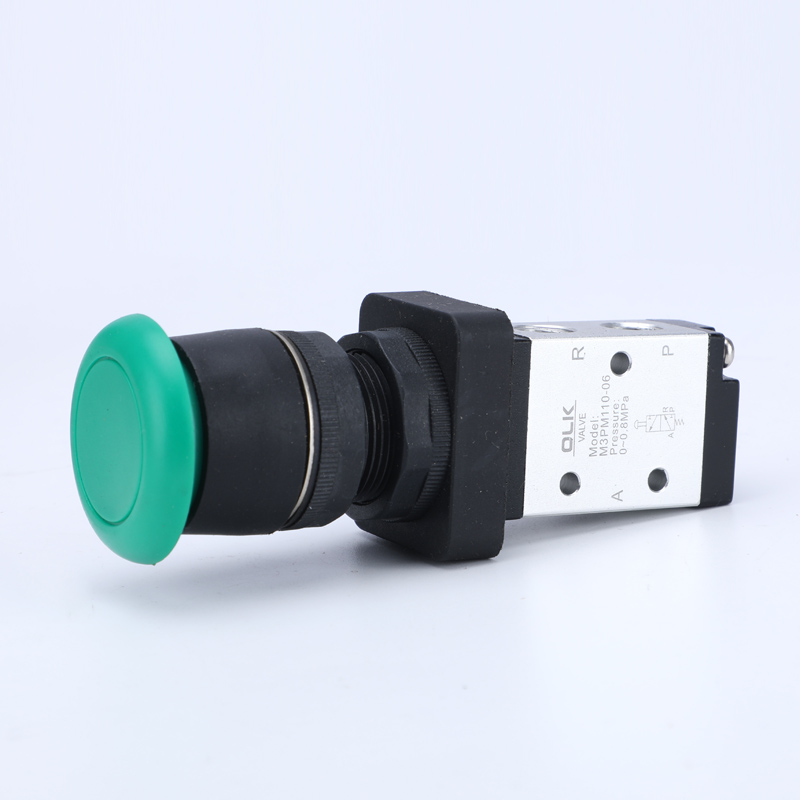

PM: grybo galvutės mygtuko tipas (M3PM)
PP: pakeltos galvutės mygtuko tipas (M3PP)

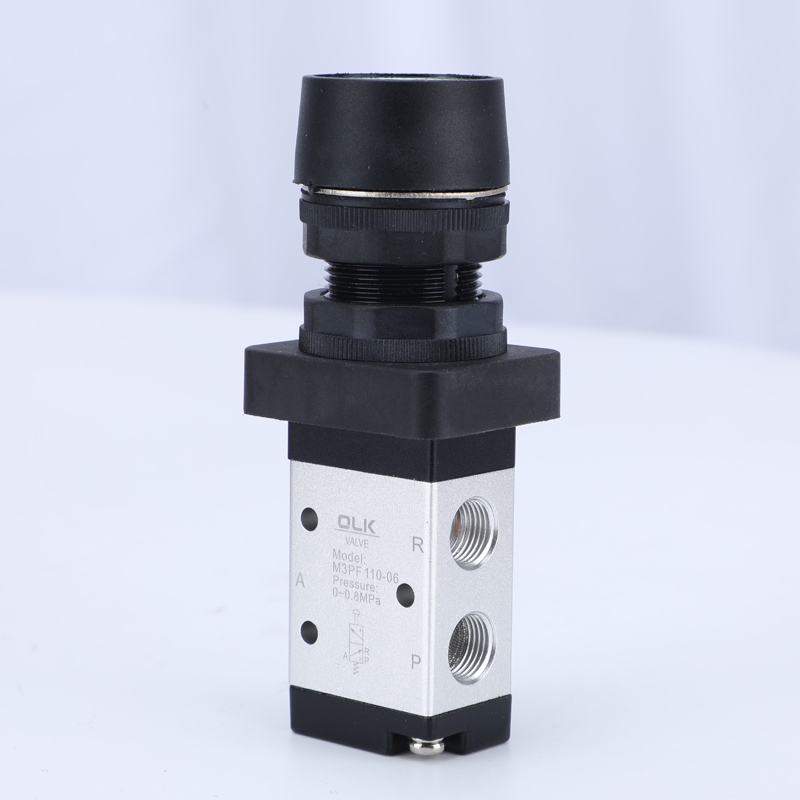

PF: plokščios galvutės mygtuko tipas (M3PF)

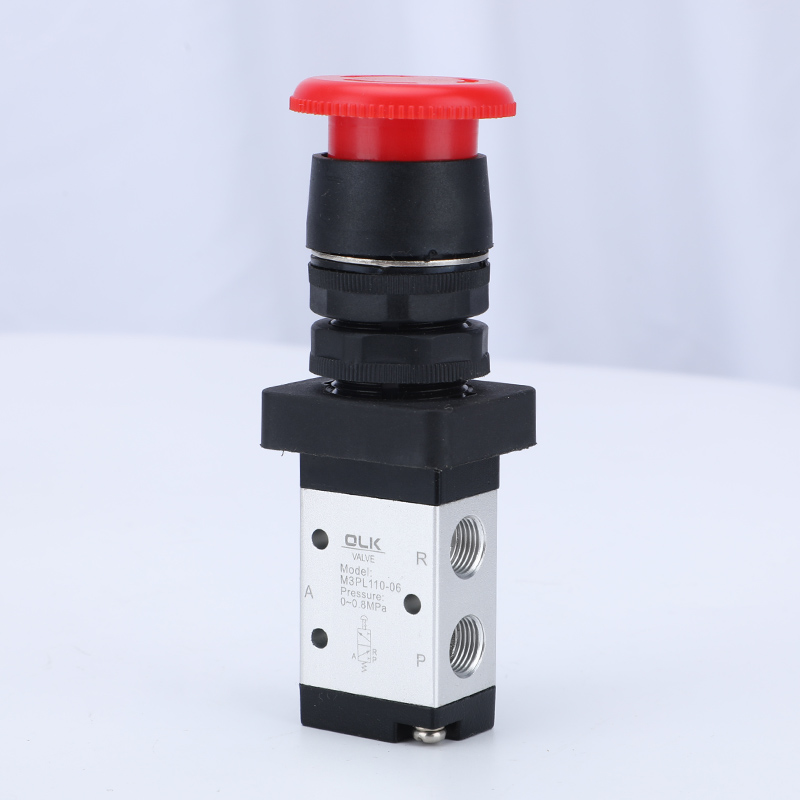

PL: avarinio stabdymo smūgio mygtuko tipas (M3PL)
HS: parinkiklio tipas (M3HS)
OULEIKAI M3 serijos 2/3 mechaniniai mygtukų valdymo vožtuvai Gaminio charakteristikos
1. Išmetimo anga yra ant korpuso, palengvinanti duslintuvo montavimą, siekiant sumažinti triukšmą ir taršą.
2. M3B, M3R ir M3L serijoms reikalingos išorinės jėgos, kurias teikia išoriniai mechanizmai, tinka padėties aptikimui arba eigos jungikliams.
3. M3C, M3D, M3Y, M3PF, M3PM, M3PP ir M3PLM3HS serijos yra valdomos rankiniu būdu, su įvairių konstrukcijų valdymo galvutėmis, kad būtų patogu naudoti skirtingomis sąlygomis.
4. Stūmoklio tipo konstrukcija, valdymo jėgai įtakos neturi darbinis slėgis (ty nėra priešslėgio), vidinio žiedo sandarinimas, puikus sandarinimas ir lankstus perjungimas.
5. Nereikia tepti alyva.
6. Patogus montavimas ir naudojimas su kelių padėčių montavimu.
7. M3C, M3D, M3Y, M3R ir M3L serijų valdymo galvutės yra pagamintos iš metalinės medžiagos, užtikrinančios ilgą tarnavimo laiką ir didesnį patikimumą.
M3 SERIJA 3 krypčių mechaninio mygtuko valdymo vožtuvas Bendrieji parametrai
Modelis
M3B
M3C
M3D
M3R
M3L
M3Y
M3PM
M3PP
M3PF
M3PL
M3HS
Darbo terpė
Oras (filtras per filtro ekraną, kurio skersmuo didesnis nei 40 μm)
Veiksmo režimas
Išorinio valdymo tiesioginio veikimo tipas
Prievado dydis
05:M5;06:G1/8;08:G1/4
Efektyvus skerspjūvio plotas
MINI
05:2,5 mm² (Cv = 0,14)
110
06:8,0 mm² (Cv = 0,45)
210
06:9,0 mm² (Cv=0,5); 0,8:12,0 mm² (Cv = 0,67)
Padėtis
3/2 prievadas
NEREIKIA
Slėgio diapazonas
0–1,0 MPa (0–145 psi)
Slėgio įrodymas
1,5 MPa (215 psi)
Woking slėgis
-20-70 ℃
Korpuso Medžiaga
Aliuminio lydinys
M3 SERIJA 3 krypčių mechaninio mygtuko valdymo vožtuvas Įdiegimas ir pritaikymas:
Atsargumo priemonės
1) Valdymo dalis yra pagaminta iš inžinerinio plastiko ir leidžiama tik rankiniu būdu. Nenaudokite metalinio smūgio vožtuvui perjungti.
2) M3B, M3C, M3D, M3PM, M3PF ir M3PP serijos automatiškai nustatomos iš naujo. Rankiniai vožtuvai M3Y, M3HS ir M3PL nustatomi rankiniu būdu. Paspaudus M3PL į lobyno padėtį, norint iš naujo nustatyti, reikia pasukti sukamąją rankenėlę.
3) Atkreipkite dėmesį į atbulinės eigos eigą. Kai bet kokia išorinė jėga verčia vožtuvą apsisukti, pagrindinė atbulinės eigos eiga neturi viršyti valdymo eigos lentelėje nurodyto atbulinės eigos diapazono, kitaip bus pažeistas vožtuvo korpusas.
4) M3L vienpusis ritininis vožtuvas gali persijungti tik viena kryptimi (smogdamas iš dešinės į kairę). Netinkamas smūgis kita kryptimi (lenktas iš kairės į dešinę).
5) Valdymo galvutės derinį galima užsisakyti atskirai.
