OLK tiesioginio veikimo struktūra MV522 5/2 krypčių mechaninis vožtuvas yra paprastos konstrukcijos, naudojant aukštos kokybės sandarinimo žiedą, užtikrinantį puikų sandarumą, gerą izoliaciją ir atsparumą karščiui bei korozijai.
MV522 mechaninio mygtuko vožtuvo sriegis yra G1/4, jo slėgis yra 0–0,8 MPa, jo nereikia tepti. Tai palengvina priežiūrą ir techninę priežiūrą, sumažina prastovų ir priežiūros išlaidas.
Simbolis:
|
Užsakymo kodas |
|||
| MV | 52 | 2 | R |
| MODELIS: | POZICIJOS NR. | UOSTO DYDIS: |
MYGTUKŲ TIPAS: |
| MV mechaninis vožtuvas | 52:2 padėtis5 būdas | 2:G1/4 | Tuščia: pagrindinis tipas |
|
|
|
|
R: Volelio tipas |
|
|
|
|
TB: pasirinkimo mygtuko tipas |
|
|
|
|
EB: Užrakinamas tipas |
|
|
|
|
PP: Plokščias mygtukas |
|
|
|
|
PPL: išgaubtas mygtukas |
|
|
|
|
PB: didelis apskritas mygtukas |

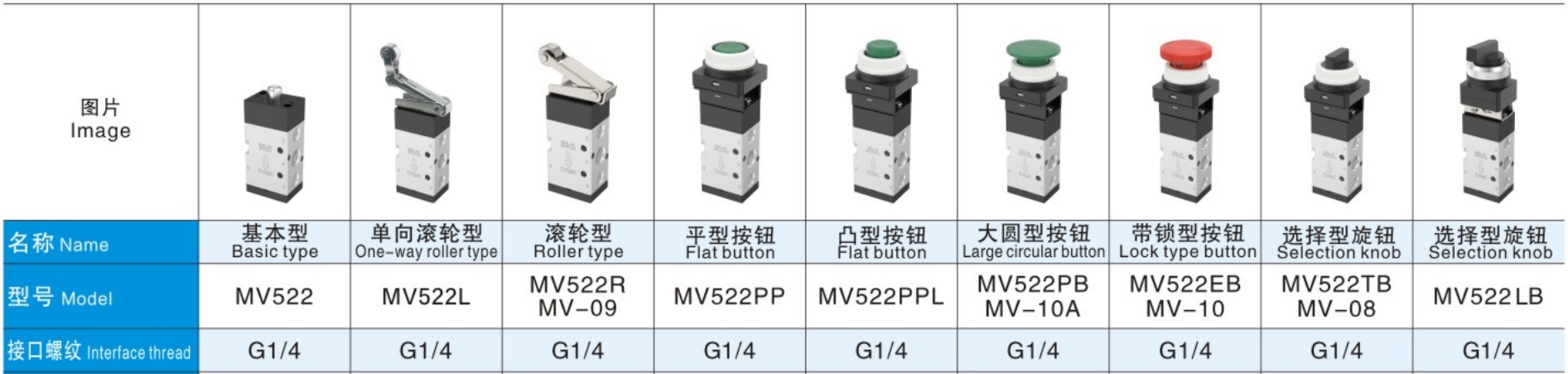

– Pagrindinis tipas (MV522)

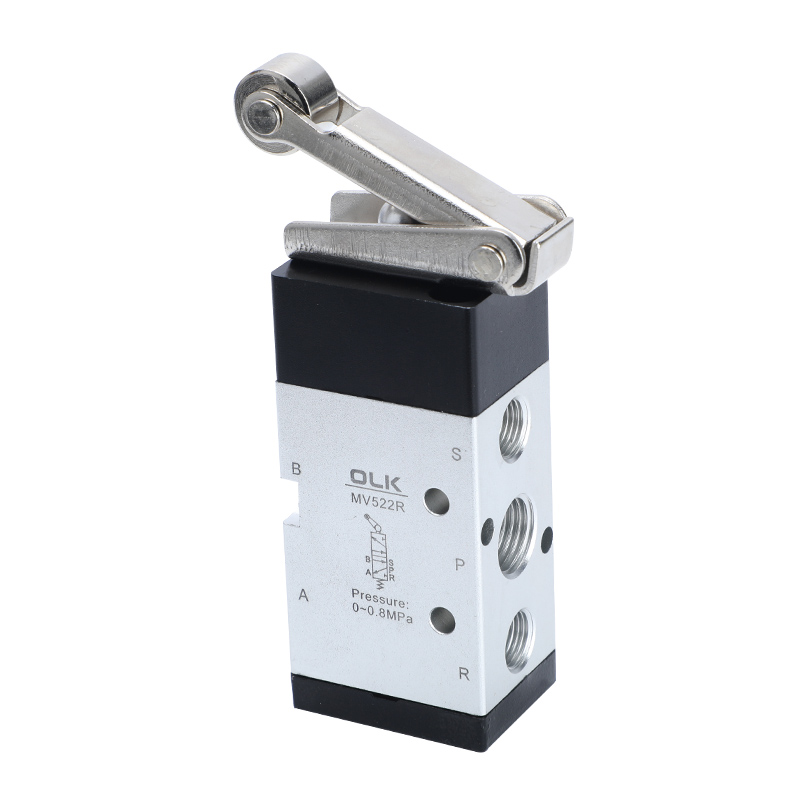

– Volo tipas (MV522 / MV-09)

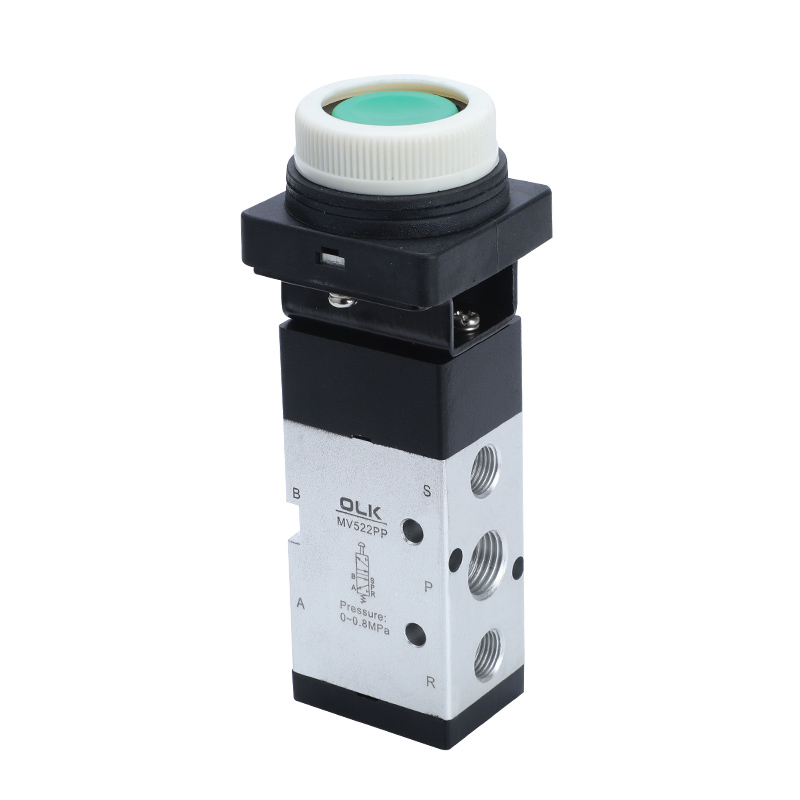

- Plokščias mygtukas (MV522PP)
- Išgaubtas mygtukas (MV522PPL)
- Didelis apskritas mygtukas (MV522PB / MV-10A)
- Užrakinamas tipas (MV522EB / MV-10)

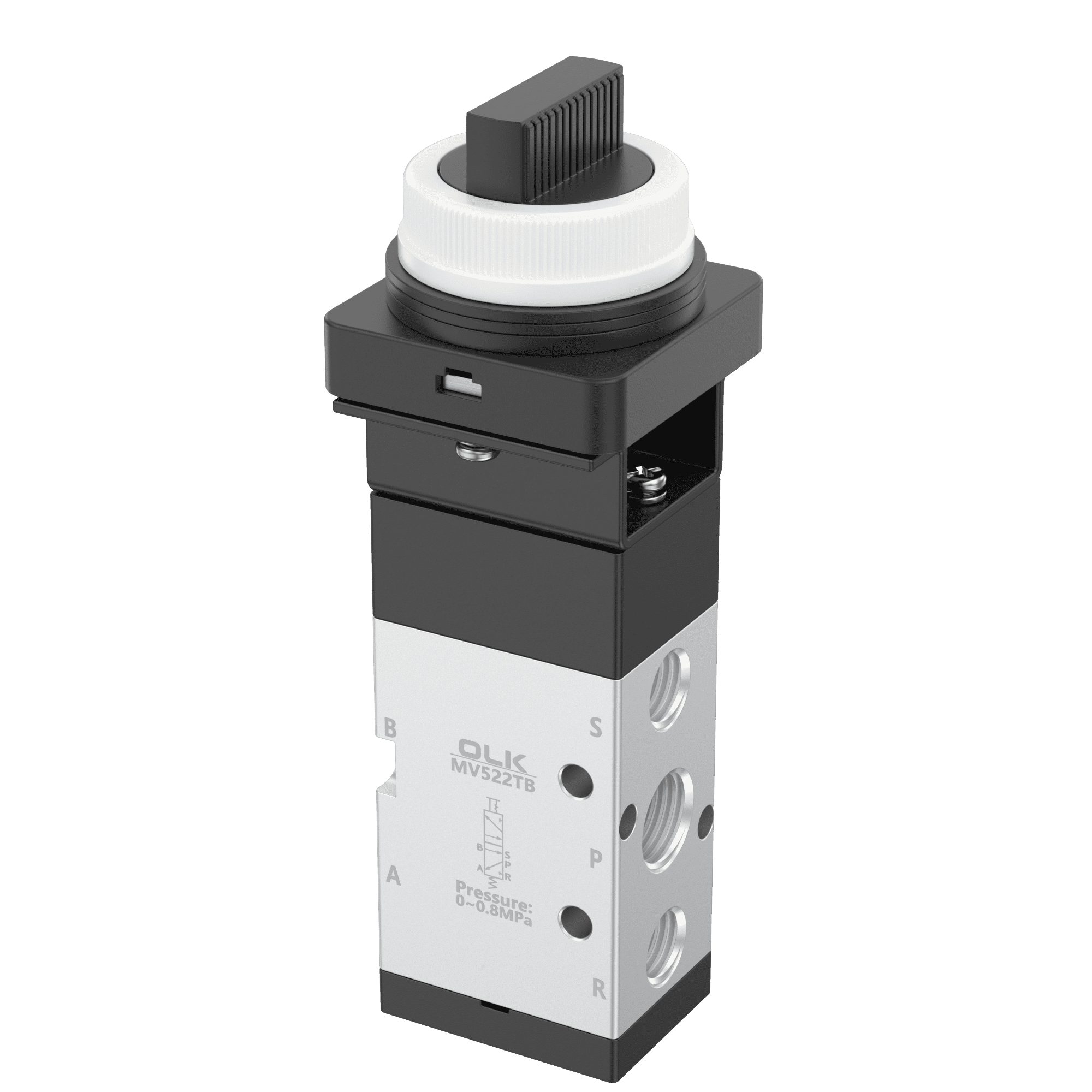

- Parinkiklio mygtuko tipas (MV522TB / MV-08)

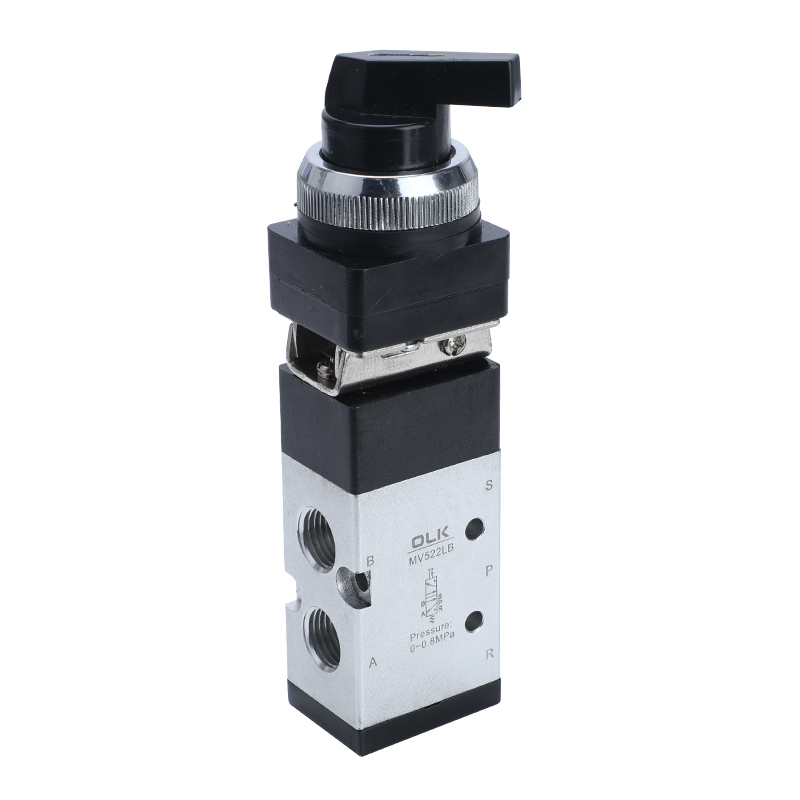

- Parinkimo rankenėlės tipas (MV522LB)
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
Išorinis valdymas Tiesioginis veiksmas |
|
Prievado skersmuo |
08:G1/4 |
|
pozicijų skaičius |
2 padėtis 5 kryptis |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0–0,8 (0–114) |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Darbinė temperatūra °C |
-5-60 |
|
Korpuso medžiaga |
aliuminio lydinys |
