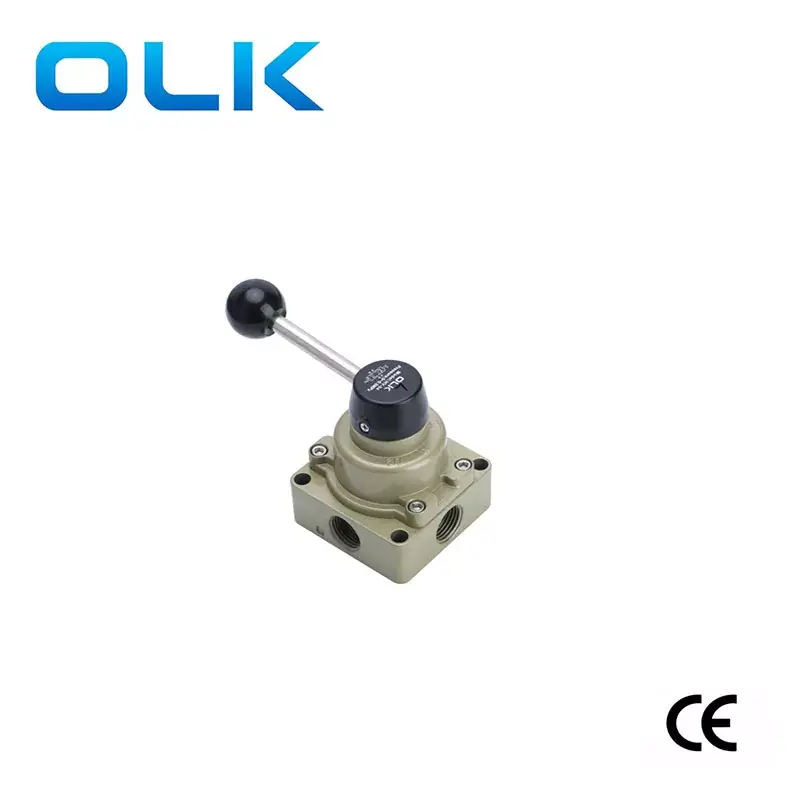

OLK yra HV serijos rankinis besisukantis vožtuvas 4 krypčių gamintojas ir tiekėjas Kinijoje. Aliuminio lydinys pasižymi didesnėmis fizinėmis savybėmis, palyginti su grynu aliuminiu. Skirtumas tarp HV-02, HV-03 ir HV-04 rankinių vožtuvų yra sąsajos dydis. Šie vožtuvai turi tris reguliuojamas pavaras su skaidriais pavarų žymėjimais ir dažniausiai naudojami cilindrų valdymui, be kitų programų.
Perjungus į 02 pavarą, B išmetimo prievadas išskiria orą, išmetimo angos angos ir cilindras tęsiasi.
Perjungiant į N pavarą, tiek A, tiek B išmetimo prievadai uždaromi, o cilindras sustoja viduryje.
Perjungus į 01 pavarą, A išmetimo prievadas išskiria orą, B išmetimo angos angos ir cilindras atitraukia.
|
Modelis |
HV200A-02 |
HV230A-02 |
HV200B-02 |
HV230B-02 |
|
Darbinė terpė |
Oras （Filtras per daugiau nei 40 μm filtro ekraną |
|||
|
Veiksmo režimas |
Rankos valdymas |
|||
|
Uosto dydis |
Inlet = outlet = pt1/4 |
|||
|
Slėgio diapazonas |
0,15–0,8MPa (21–114psi) |
|||
|
Padėtis |
2/4 prievadas |
3/4 prievadas |
2/4 prievadas |
3/4 prievadas |
|
Woking slėgis |
'-10-60 ℃ |
|||
|
Įrodymo slėgis |
1,5MPa (215psi) |
|||
|
OLK pneumatiniai rankiniai sukamieji vožtuvai - 5 modelių palyginimas |
|||||||||
|
Nuotrauka |
|
|
|
|
|
|
|
|
|
|
OLK modelis |
4HV210/310/410/230/330/430 |
|
HV200A/b |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D. |
|
Padėtis |
2 4 pozicija |
|
3 4 pozicija |
|
3 4 pozicija |
|
3 4 pozicija |
|
3 4 pozicija |
|
|
3 4 pozicija |
|
|
|
|
|
|
|
|
|
Uosto dydis |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
PT1 / 4, PT3 / 8, PT1 / 2 |
|
G1/4 |
|
Produkto savybės |
Skydo tvirtinimas |
|
A: keturkampė sąsaja B: dviejų pusių sąsaja su garso silpnėjimu apačioje |
|
|
|
|
|
Tuščias ： Viena skylė iš vienos pusės l ： Dvi skylės priešingose pusėse ； D ： Keturi skylė apačioje ； |
|
|
|
|
|
|
|
|
|
|
|
|
Tvarkyti |
Nuimama rankena |
|
Nuimama rankena |
|
Nuimama rankena |
|
Nepaliekamos/ plastikinės rankenos |
|
Nuimama rankena, anti-scald rankena |
|
|
|
|
|
|
|
|
|
|
|
|
Bazės matmenys |
200 serijos: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
|
Modelis |
HV300-02 |
HV330-02 |
HV300-03 |
HV330-03 |
HV300-04 |
HV330-04 |
|
Darbinė terpė |
Oras （Filtras per daugiau nei 40 μm filtro ekraną |
|||||
|
Veiksmo režimas |
Rankos valdymas |
|||||
|
Uosto dydis |
PT1/4 |
PT1/4 |
PT3/8 |
PT3/8 |
PT1/2 |
PT1/2 |
|
Slėgio diapazonas |
0,15–0,8MPa (21–114psi) |
|||||
|
Padėtis |
2/4 prievadas |
3/4 prievadas |
2/4 prievadas |
3/4 prievadas |
2/4 prievadas |
3/4 prievadas |
|
Woking slėgis |
'-10-60 ℃ |
|||||
|
Įrodymo slėgis |
1,5MPa (215psi) |
|||||
