Brand:
OLKPort size:
M5,G1/8,G1/4,G3/8,G1/2Position:

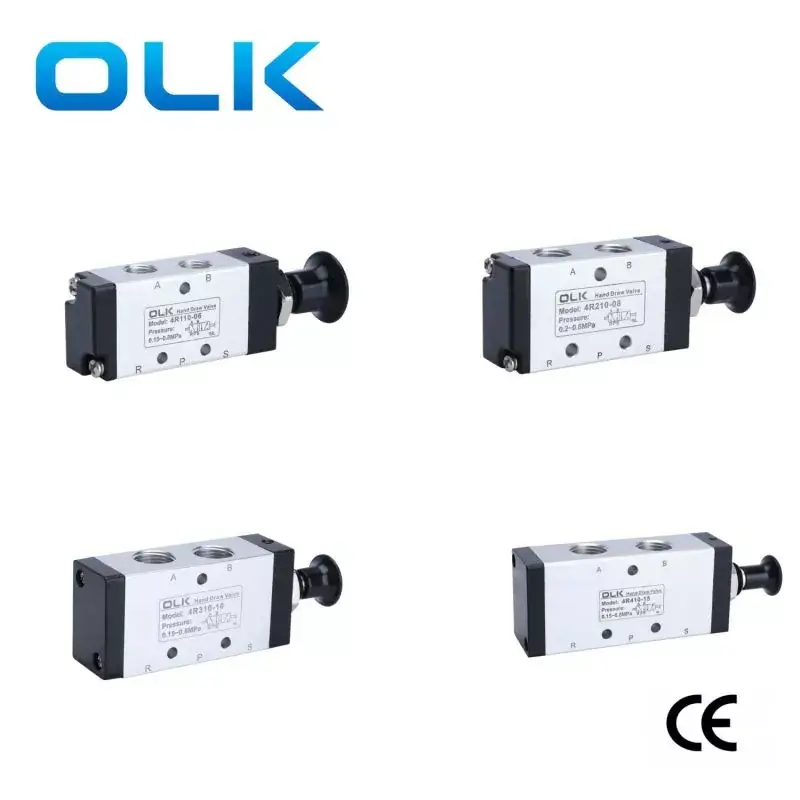

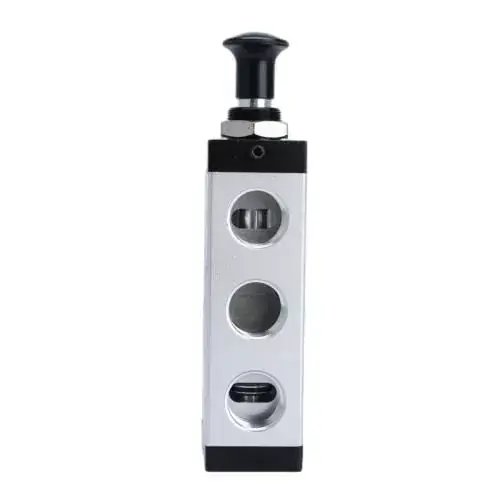

2 Position 5 WayOuleikai (OLK) 4R serijos rankinis 5 krypčių vožtuvas pritaiko 2/5 konstrukciją, leidžiančią valdyti ir perjungti įvairias dujas, atitinkančias skirtingų pneumatinių sistemų reikalavimus. Traukiant ranka valdomas krypties keitimas, todėl operatoriams patogu rankiniu būdu valdyti dujų srauto kryptį labai lanksčiai.
Pastabos: neviršykite vardinio rankinio traukimo vožtuvo darbinio slėgio diapazono, kad nepakenktumėte gaminio saugai ir stabilumui. Naudojimo scenarijai: naudojamas dujų kontrolei laboratorinėse dujų sistemose ir panašiose srityse.
SIMBOLIS:
Užsakymo kodas:
4R
2
10
08
MODELIS:
SERIJA
FUNKCIJA:
UOSTO DYDIS:
4L:5/2 rankinis vožtuvas
1:100 serija
10:2 pozicija
100 serija:06:G1/8
2:200 seirijų
200 serija:06:G1/8
3:300 seirijų
200 serija:08:G1/4
300 serija:08:G1/8
300 serija:10:G3/8
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
Rankinis tiesioginis veiksmas |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0–0,8 (0–114) |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Darbinė temperatūra °C |
-20-70 |
|
Korpuso medžiaga |
aliuminio lydinys |
|
modelis |
Prievado skersmuo |
Srauto skerspjūvio plotas mm² (CV vertė) |
|
4R110-M5 |
M5 |
5,5 (0,3) |
|
4R110-06 |
G1/8 |
12,0 (0,67) |
|
4R210-06 |
G1/8 |
14,0 (0,78) |
|
4R210-08 |
G1/4 |
16,0 (0,89) |
|
4R310-08 |
G1/4 |
25,0 (1,39) |
|
4R310-10 |
G3/8 |
30,0 (1,67) |
|
4R410-15 |
G1/2 |
50,0 (2,79) |

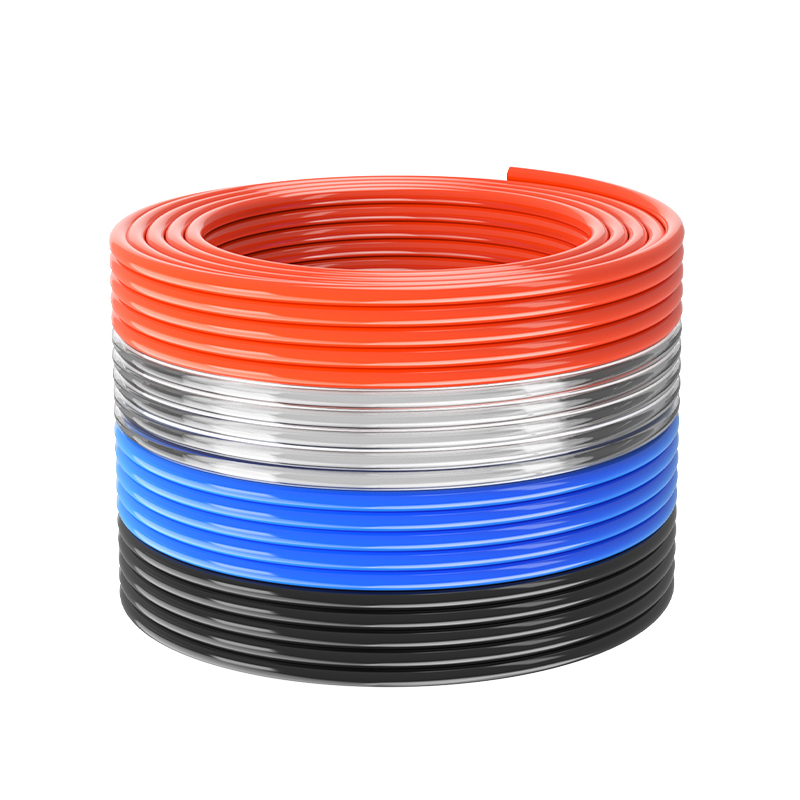

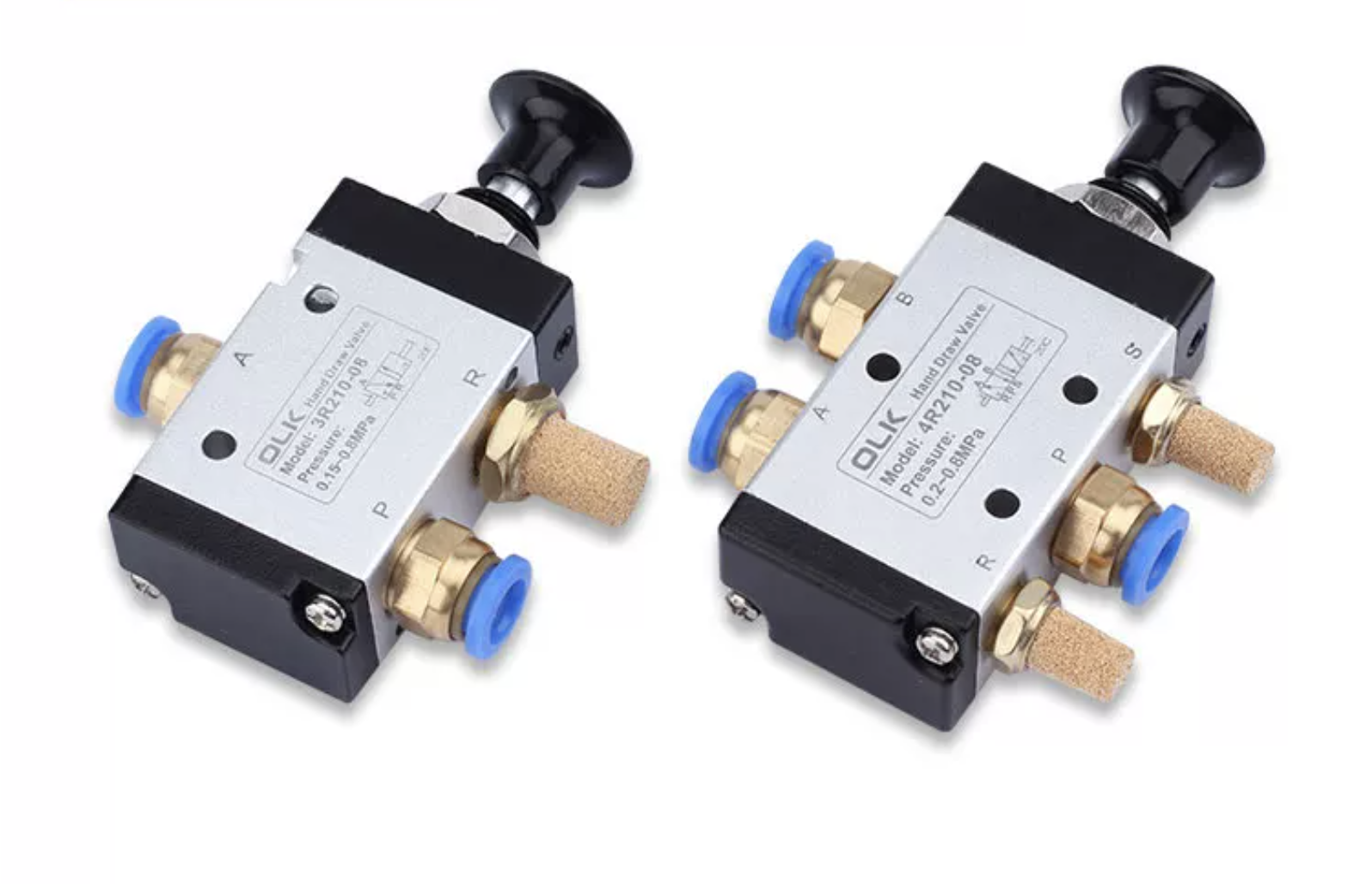

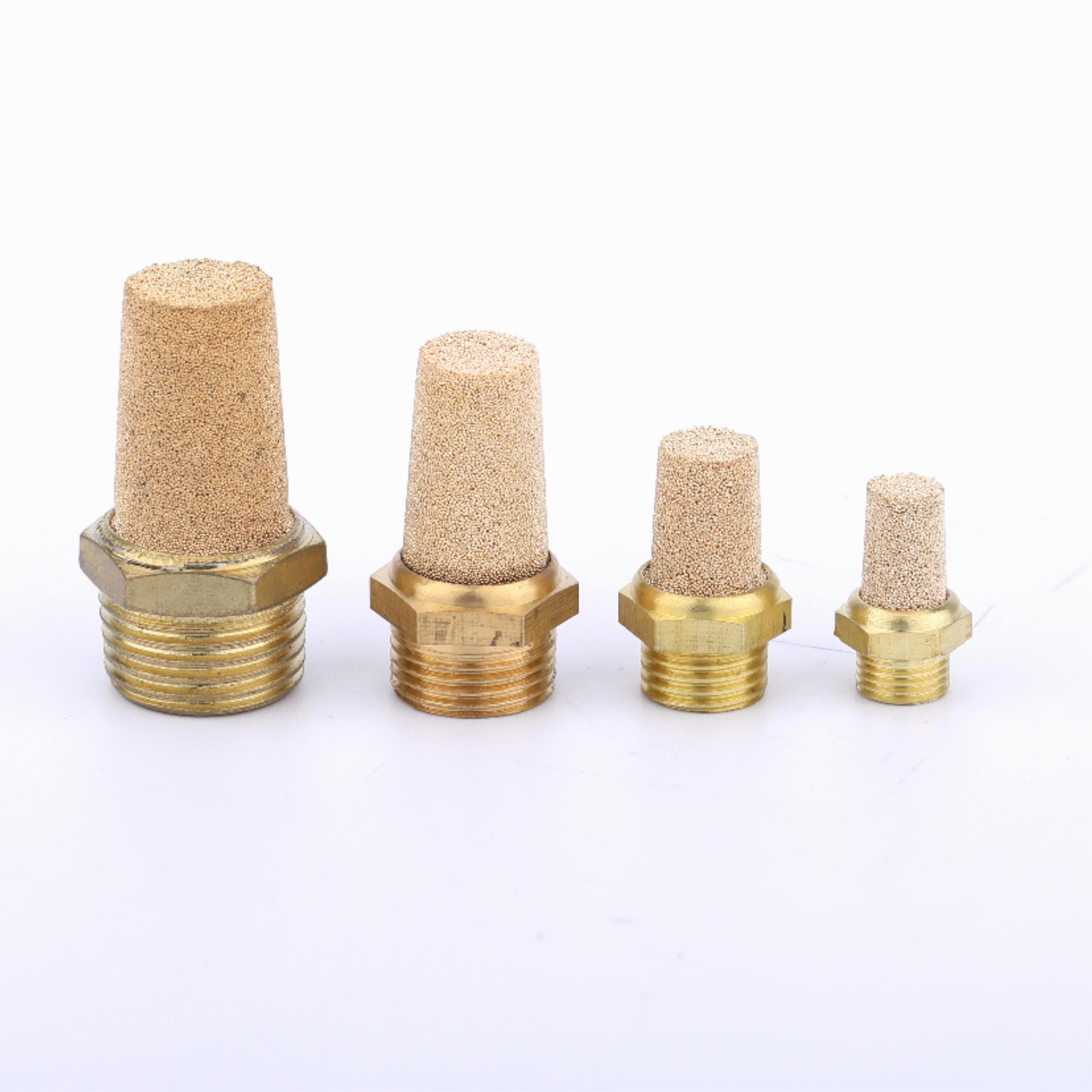

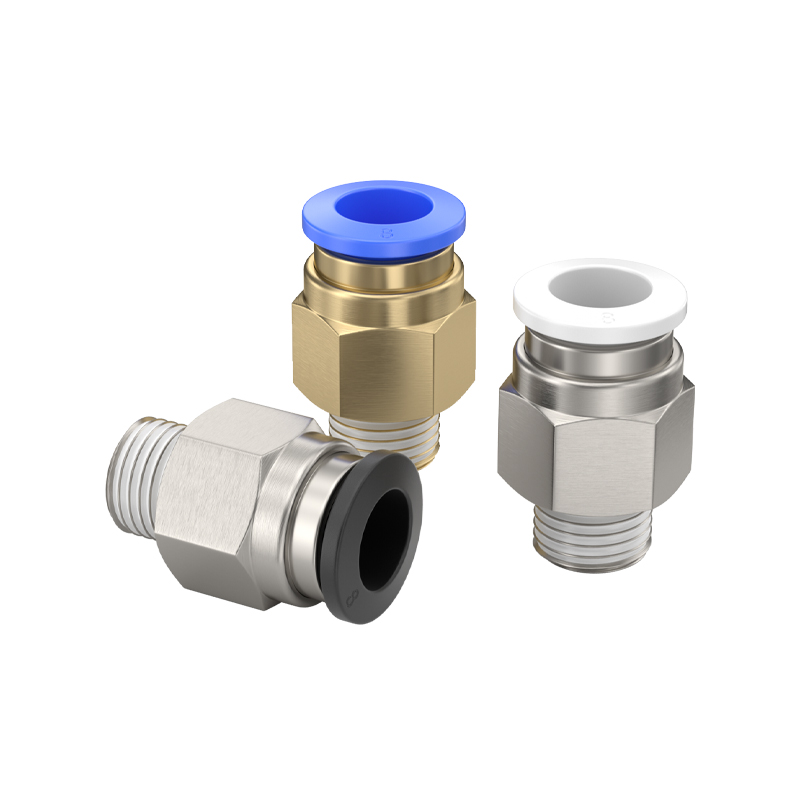

| 3R/4R rankinio vožtuvo montuojama išvaizda | PU VAMZDIS | PC JUNGTIS | BOKŠTINIS DULKINTUVAS |
 |
 |
 |
 |
DUK:
1: Ar vožtuvas išleidžia orą tik paspaudus mygtuką?
Taip. Tai momentinis mechaninis vožtuvas. Oras teka tik paspaudus mygtuką. Atleidus mygtuką, vožtuvas automatiškai grįžta į pradinę padėtį ir oro tiekimas nutraukiamas.
2: Kuo skiriasi 210 ir 310 serijų mechaniniai vožtuvai?
Pagrindinis skirtumas yra kūno dydis ir tėkmės pajėgumas.
210 serija: kompaktiškas dydis, tinka naudoti su mažesnėmis oro sąnaudomis.
310 serija: vienu dydžiu didesnis nei 210 serijos, užtikrinantis didesnį srautą.
410 serija: didesnė nei 310 serija ir tinka naudoti, kai reikalingas dar didesnis oro srautas.
Veikimo funkcija išlieka ta pati; pasirinkimas daugiausia priklauso nuo reikiamo srauto greičio ir įrengimo vietos.
3: Ar vožtuve yra įmontuotas filtras?

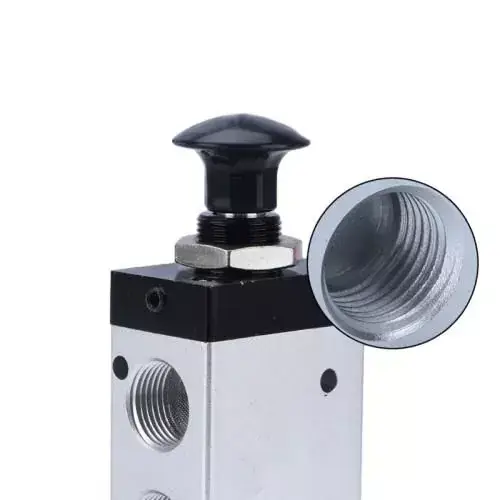

Taip. Pagrindinėje OLK vožtuvo oro įleidimo angoje yra įmontuotas filtro ekranas, kuris padeda išvengti dulkių ir dalelių patekimo į vožtuvo korpusą, pagerina patikimumą ir prailgina tarnavimo laiką.
4: Kaip pasirinkti 4R210, 4R310 ir 4R410 serijos vožtuvus?
Jei jūsų programai reikalingas mažas ir kompaktiškas vožtuvas, paprastai pakanka 210 serijos. Didesniems oro srauto poreikiams rekomenduojama naudoti 310 seriją. Didelėms pneumatinėms sistemoms arba didelėms oro sąnaudoms skirtoms programoms tinkamiausias pasirinkimas yra 410 serija.
Visos trys serijos atlieka tą pačią veikimo funkciją; pagrindinis skirtumas yra vožtuvo dydis ir srauto talpa.
