Brand:
OLKAction:
Manul,Hand controlPosition:
4/2 way,4/3 wayPort size:

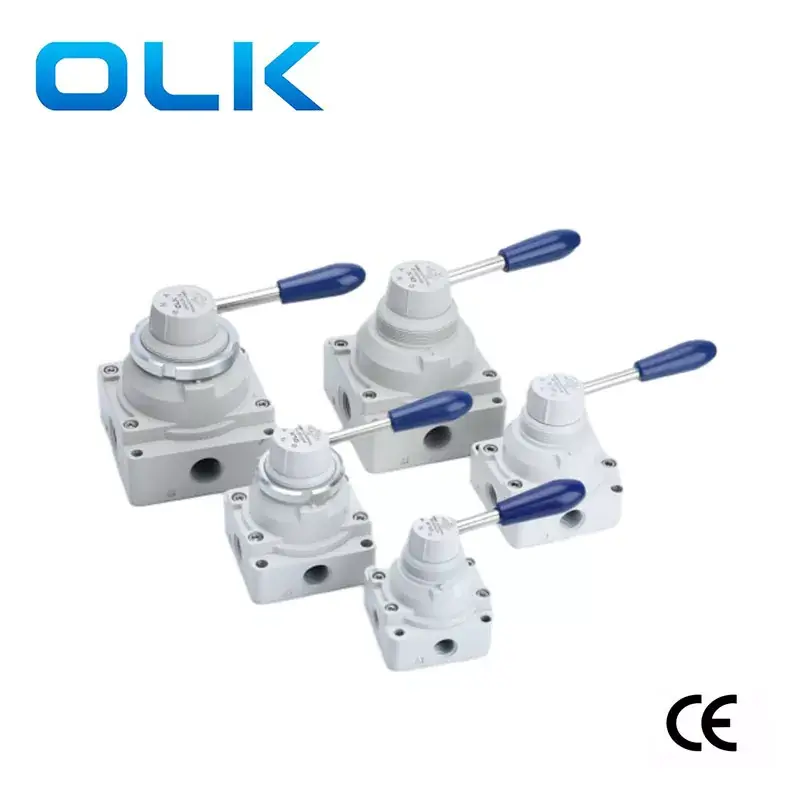

PT1/8 , PT1/4 , PT3/8 , PT1/2 , PT3/4Ouleikai (OLK) 4HV serijos dviejų krypčių keturių / trijų krypčių keturių angų rankinis vožtuvas perjungiamas sukant rankinę svirtį, todėl jaučiamas geras lytėjimas ir sklandus veikimas.
4HV rankiniu būdu valdomas vožtuvas pasižymi dideliu efektyviu srauto plotu ir mažu slėgio nuostoliu, o tai padeda sumažinti energijos sąnaudas ir pagerinti skysčių perdavimo efektyvumą. Be to, vartotojai gali pasirinkti iš dviejų montavimo tipų: skydo montavimas ir montavimas apačioje, su montavimo veržlėmis, skirtomis skydo montavimui.
Apskritai Ouleikai (OLK) 4HV rankinis vožtuvas yra didelio našumo ir patogus valdymo vožtuvas, plačiai naudojamas įvairiuose pramonės sektoriuose. Norėdami gauti daugiau informacijos apie 4HV rankinį vožtuvą, rekomenduojama perskaityti atitinkamo gaminio vadovą arba pasikalbėti su profesionaliu techniniu personalu.
1. Sklandus ir lengvas posūkis, geras lytėjimo pojūtis, tiksli padėtis:
2. Didelis efektyvus srauto plotas su mažu slėgio nuostoliu;
3. Didelis efektyvus srauto plotas;
4. Galimi du montavimo būdai: skydinis ir apatinis montavimas. Plokštės montavimas ateina su tvirtinimo veržlėmis.
|
Užsakymo kodas |
|||||
|
4HV |
2 |
30 |
__ |
8 |
S |
|
Modelis |
serija |
padėtis |
|
Uosto dydis |
Montavimo tipas: |
|
4HV: 4HV serijos rankinis rankinis besisukantis vožtuvas |
2:200 serija |
10:2 padėtis 4 prievadas |
|
06:PT1/8 |
Tuščia |
|
|
3:300 serija |
30:3 pozicija 4 prievadas |
|
08:PT1/4 |
S: Tvirtinimas prie skydo (su vožtuvo veržle) |
|
|
4:400 serija |
|
|
10:PT3/8 |
|
|
|
|
|
|
15:PT1/2 |
|
|
|
|
|
|
20:PT3/4 |
|
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
rankinis valdymas |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0–1,0 (~145) |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Darbinė temperatūra °C |
-20-70 |
|
modelis |
Prievado skersmuo |
pozicijų skaičius |
Efektyvus skerspjūvio plotas mm² (CV vertė) |
|
4HV210-06 |
PT1/8 |
2 padėtis 4 kryptimis |
14,0 (0,78) |
|
4HV230-06 |
PT1/8 |
3 padėtis 4 kryptimis |
14,0 (0,78) |
|
4HV210-08 |
PT1/4 |
2 padėtis 4 kryptimis |
14,0 (0,78) |
|
4HV230-08 |
PT1/4 |
3 padėtis 4 kryptimis |
14,0 (0,78) |
|
4HV310-08 |
PT1/4 |
2 padėtis 4 kryptimis |
30,0 (1,67) |
|
4HV330-08 |
PT1/4 |
3 padėtis 4 kryptimis |
30,0 (1,67) |
|
4HV310-10 |
PT3/8 |
2 padėtis 4 kryptimis |
33,0 (1,83) |
|
4HV330-10 |
PT3/8 |
3 padėtis 4 kryptimis |
33,0 (1,83) |
|
4HV410-15 |
PT1/2 |
2 padėtis 4 kryptimis |
88,0 (4,89) |
|
4HV430-15 |
PT1/2 |
3 padėtis 4 kryptimis |
88,0 (4,89) |
|
4HV410-20 |
PT3/4 |
2 padėtis 4 kryptimis |
95,0 (5,27) |
|
4HV430-20 |
PT3/4 |
3 padėtis 4 kryptimis |
95,0 (5,27) |
|

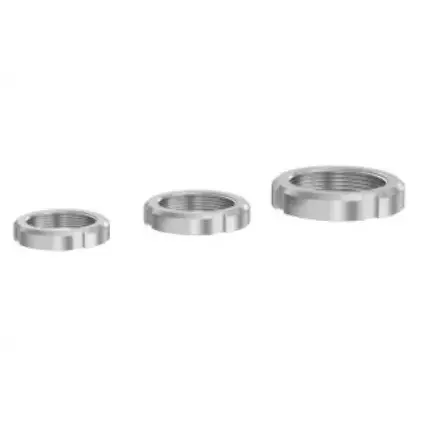

Modelis: |
Tema: |
|
4HV200 |
M35X1.5 |
|
4HV300 |
M40X1.5 |
|
4HV400 |
M52X1.5 |
|
|
|
|
OLK pneumatiniai rankiniai sukamieji vožtuvai – 5 modelių palyginimas |
|||||||||
|
Nuotrauka |
|
|
|
|
|
|
|
|
|
|
OLK modelis |
4HV210/310/410/230/330/430 |
|
HV200A/B |
|
HV-02/03/04 |
|
HV400-02/03/04 |
|
K34R6-8/L/D |
|
Padėtis |
2 padėtis 4 kryptis |
|
3 padėtis 4 būdas |
|
3 padėtis 4 būdas |
|
3 padėtis 4 būdas |
|
3 padėtis 4 būdas |
|
|
3 padėtis 4 būdas |
|
|
|
|
|
|
|
|
|
Uosto dydis |
RC1/8,1/4,3/8,1/2,3/4 |
|
PT1/4 |
|
PT1/4, PT3/8, PT1/2 |
|
PT1/4, PT3/8, PT1/2 |
|
G1/4 |
|
Produkto savybės |
Plokštės montavimas |
|
A: Keturkampė sąsaja B: dvipusė sąsaja su garso slopinimu apačioje |
|
|
|
|
|
Tuščia: Viena skylė vienoje pusėje L: Dvi skylės priešingose pusėse；D: Keturios skylės apačioje； |
|
|
|
|
|
|
|
|
|
|
|
|
Rankena |
Nuimama rankena |
|
Nuimama rankena |
|
Nuimama rankena |
|
Nenuimamos/plastikinės rankenos |
|
Nuimama rankena, nuo nuplikimo |
|
|
|
|
|
|
|
|
|
|
|
|
Pagrindo matmenys |
200 serija: 62 mm |
|
61,3 mm |
|
74 mm |
|
74 mm |
|
55 mm |
|
|
|
|
HV200A |
|
|
|
|
|
K34R6-8 |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
HV200B |
|
|
|
|
|
K34R6-8L |
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
|
K34R6-8D |
|
|
|
|
|
|
|
|
|
|
|
Kokia yra 4HV rankinio valdymo vožtuvo savybė?
4HV rankinis vožtuvas gali būti montuojamas ant skydelio.
Kiek padėčių galima pasirinkti 4HV rankiniame vožtuve?
Galima pasirinkti 2 padėčių 4 krypčių ir 3 padėčių 4 krypčių dviejų tipų.
