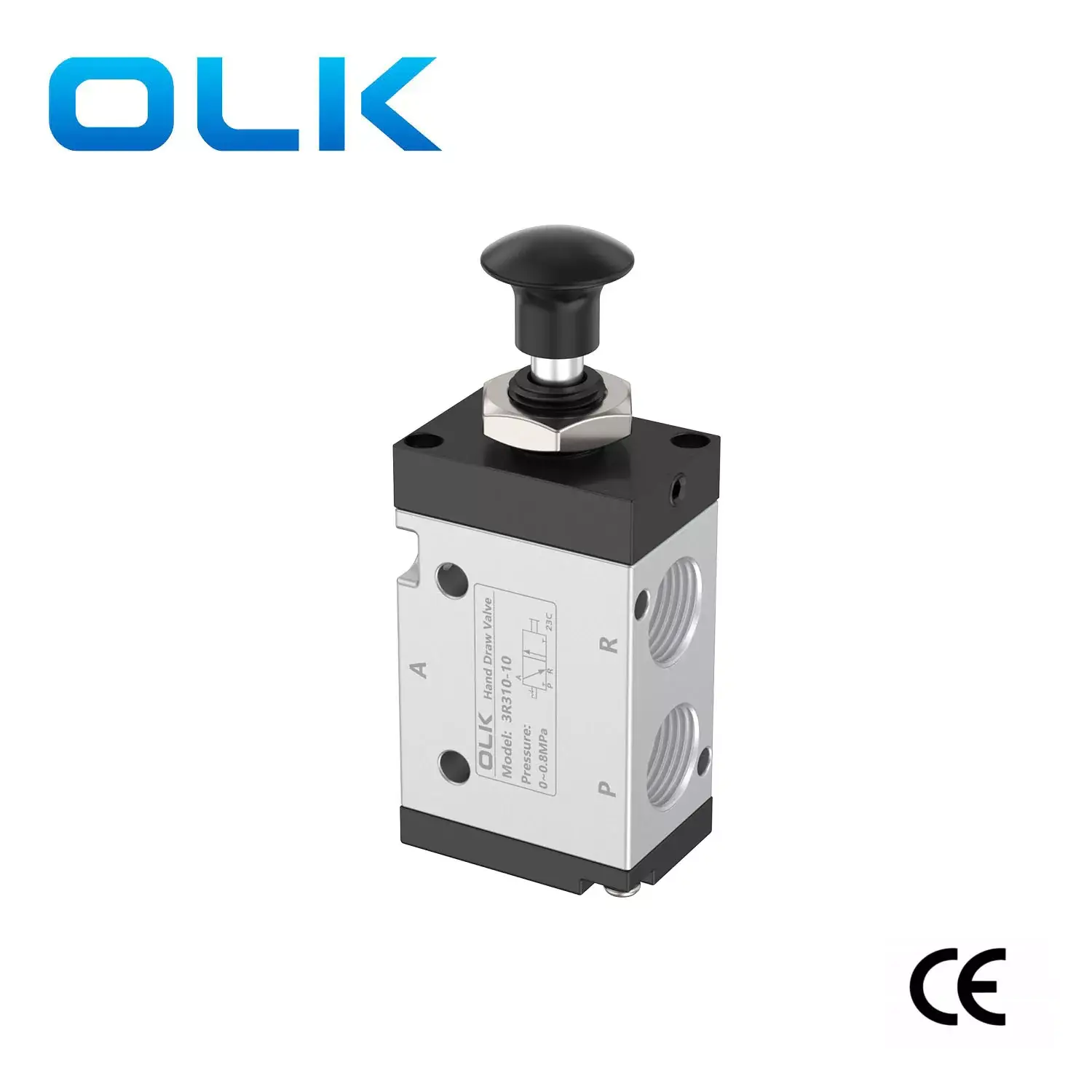

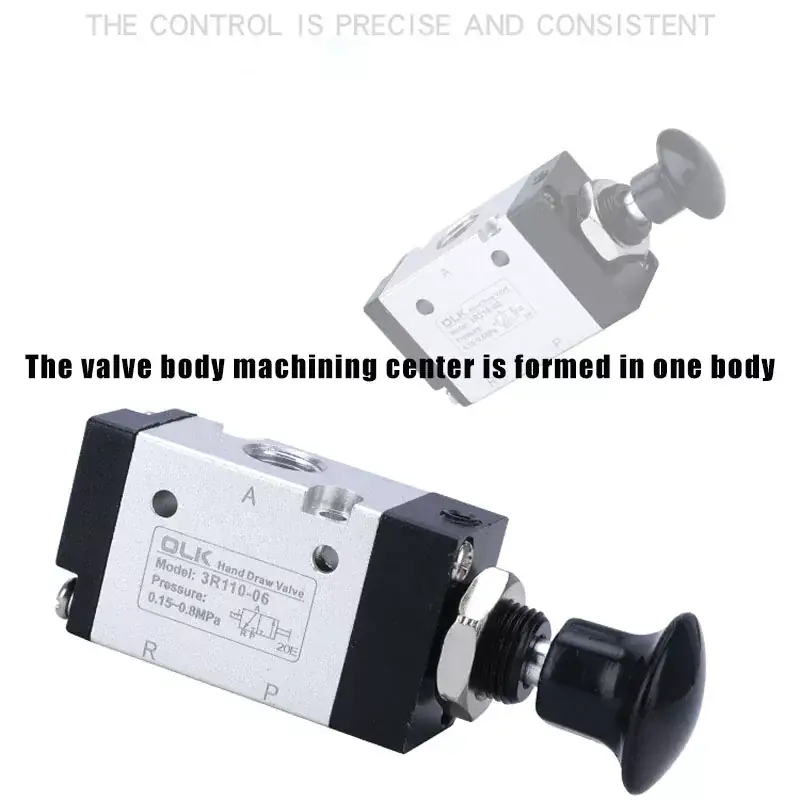

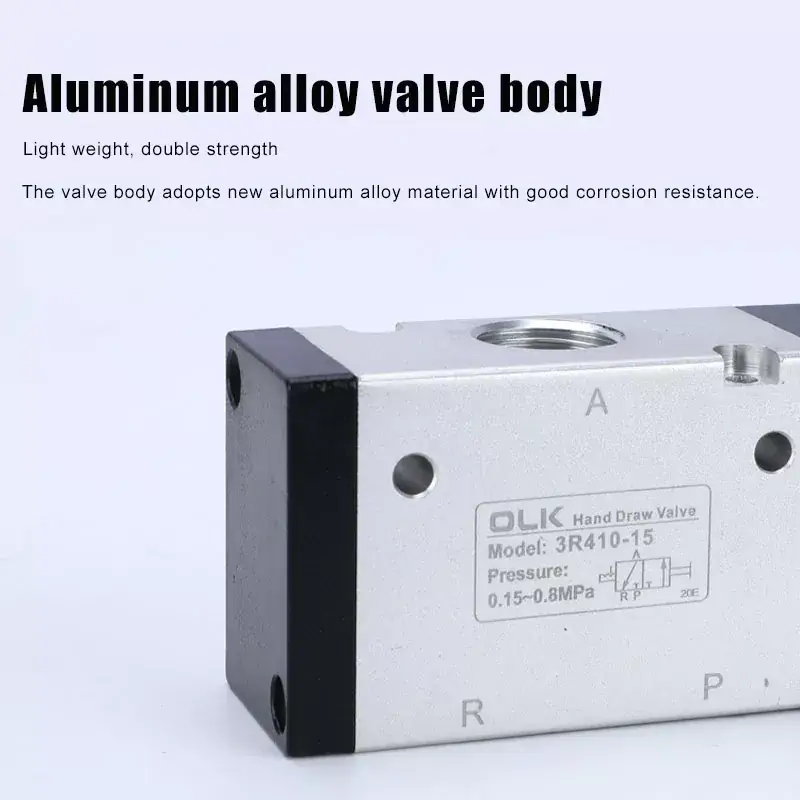

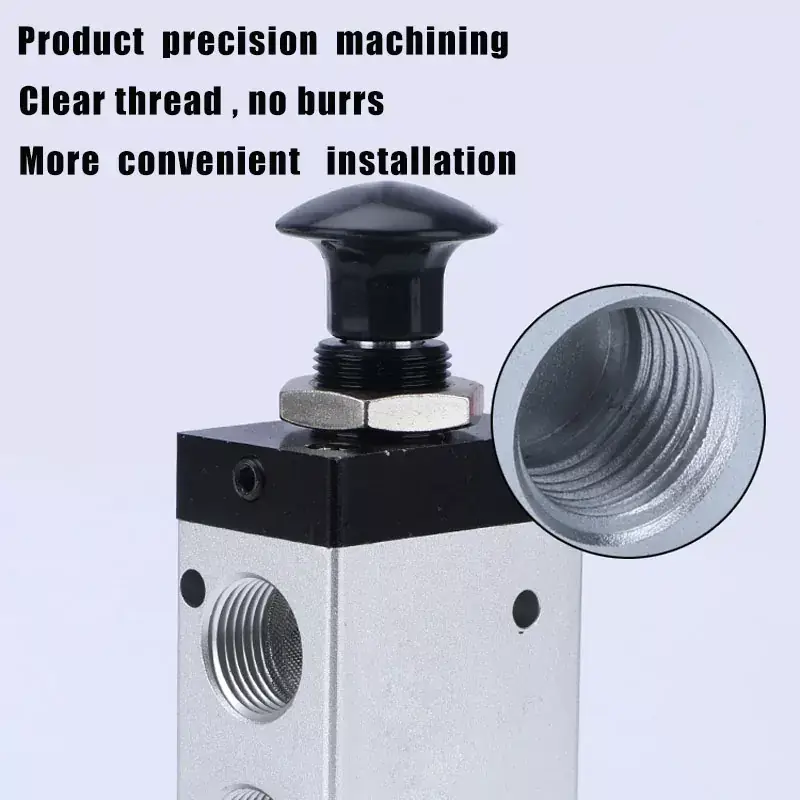

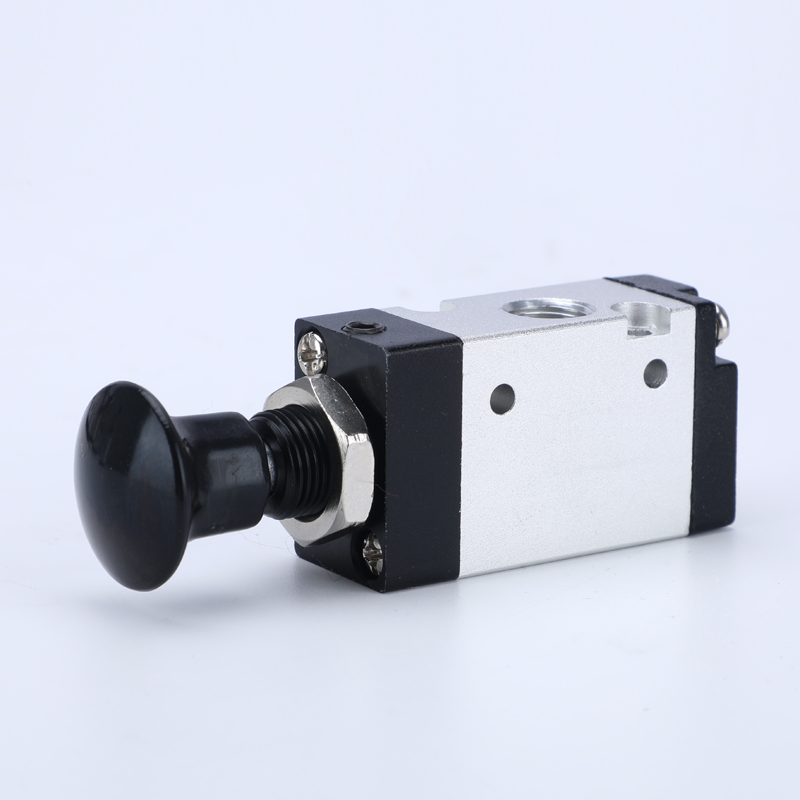

Ouleikai (OLK) nuo 2003 metų gamina 3R serijos rankinį svirties vožtuvą, kuris gali pakeisti AIR TAC – tipo 3L serijos rankinį vožtuvą. 3R rankinis vožtuvas valdo kryptį tiesioginiu rankiniu valdymu. Dviejų krypčių trijų krypčių vožtuvas turi vieną įėjimą, vieną išleidimo angą ir vieną išmetimo angą. Įleidimo angoje yra filtro tinklelis, kuris pašalina nešvarumus iš oro ir apsaugo nuo užteršimo ir sandarinimo žiedo oro nutekėjimo. Aliuminio vožtuvo korpuso paviršius yra padengtas smėliasrove, o sąsajos yra be atplaišų, galima rinktis iš kelių vamzdžių skersmenų (M5, G1/8, G1/4, G3/8, G1/2).
SIMBOLIS:
| Užsakymo kodas: |
|||
| 3R | 2 | 10 | 08 |
| MODELIS: | SERIJA: | FUNKCIJA: | UOSTO DYDIS: |
| 3R: 3/2 krypčių rankinis vožtuvas | 1:100 serija | 10:2 POZICIJA | 100 serija:06:G1/8 |
|
|
2:200 serija |
|
200 serija:06:G1/8 |
|
|
3:300 seirijų |
|
200 serija:08:G1/4 |
|
|
|
|
300 serija:08:G1/8 |
|
|
|
|
300 serija:10:G3/8 |

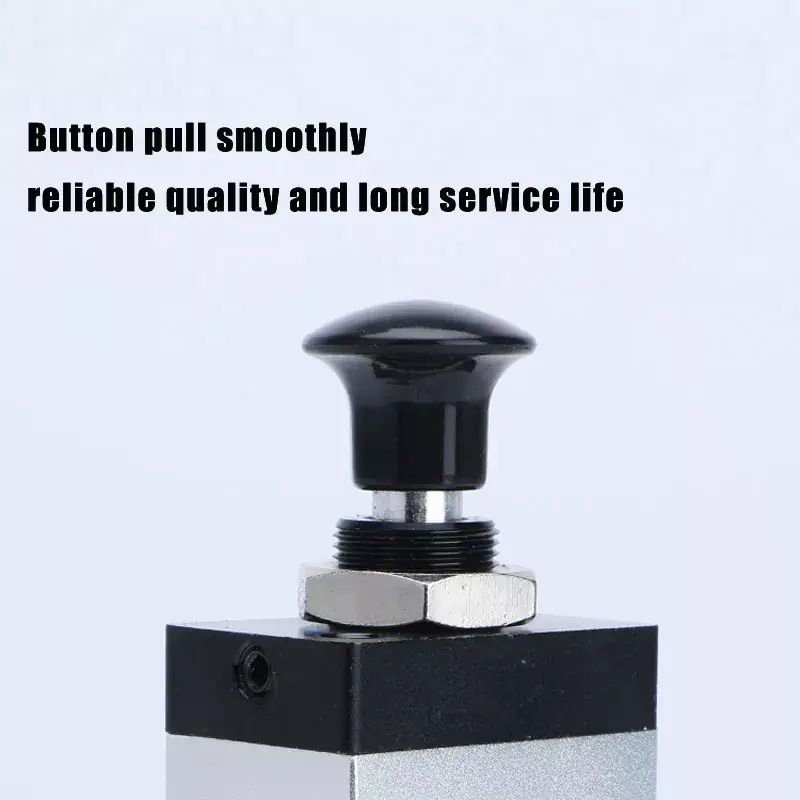

1. Rankinis valdymas, bendraašis su ašimi, kad būtų lengva ir tiksliai nustatyti padėtį, užtikrinant patikimumą.
2. Stūmoklinė konstrukcija su puikiu sandarinimu, kompaktiško dydžio, lengva ir lengvai montuojama.
3. Vidinės skylės apdorotos specialia technika, todėl atsparumas trinčiai yra minimalus ir pailgėja tarnavimo laikas.
4. Nereikalauja alyvos tepimo.
5. Lengvas montavimas su keliomis montavimo pozicijomis, palengvinantis patogų naudojimą.
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
Rankinis tiesioginis veiksmas |
|
pozicijų skaičius |
Dviejų pozicijų, trijų krypčių |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0–0,8 (0–114) |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Darbinė temperatūra °C |
-20-70 |
|
Korpuso medžiaga |
aliuminio lydinys |
|
modelis |
Prievado skersmuo |
Srauto skerspjūvio plotas mm² (CV vertė) |
|
3R110-M5 |
M5 |
5,5 (0,3) |
|

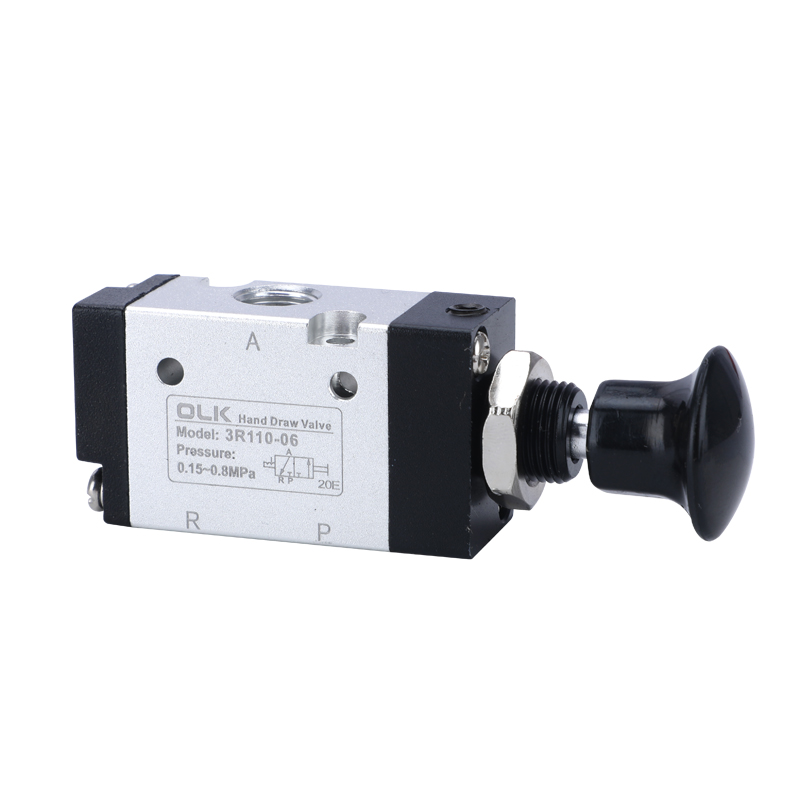

3R110-06 |
G1/8 |
12,0 (0,67) |
|
3R210-06 |
G1/8 |
14,0 (0,78) |
|
3R210-08 |
G1/4 |
16,0 (0,89) |
|
3R310-08 |
G1/4 |
25,0 (1,39) |
|
3R310-10 |
G3/8 |
30,0 (1,67) |
