OLK 3 padėties 2 krypčių solenoidinis vožtuvas gali pasirinkti keturis modelius, vidinio pilotinio tipo veikimo režimą ir nereikia tepti. Galima pagaminti dviejų tipų sriegius iš PT ir NPT sriegių. IP65 (DIN40050) apsaugos lygis ir B klasės atsparumo karščiui lygis.
3v400 serijos solenoidinis vožtuvas 3 krypčių gali padėti jums naudoti vieno veikimo cilindrą atšiaurioje darbo aplinkoje.
|
3V |
4 |
10 |
15 |
|
|
Modelis |
Kodas |
vožtuvo tipas |
uosto dydis |
Veiksmo tipas |
|
3V: 3/2 krypčių solenoidinis vožtuvas |
4:400 serija |
10: vienas solenoidinis vožtuvas 5/2 krypčių |
15:G1/2 |
NC: Paprastai uždarytas |
|
20: dvigubas solenoidinis vožtuvas 5/2 krypčių |
NE: paprastai atidaryta |
|
Modelis |

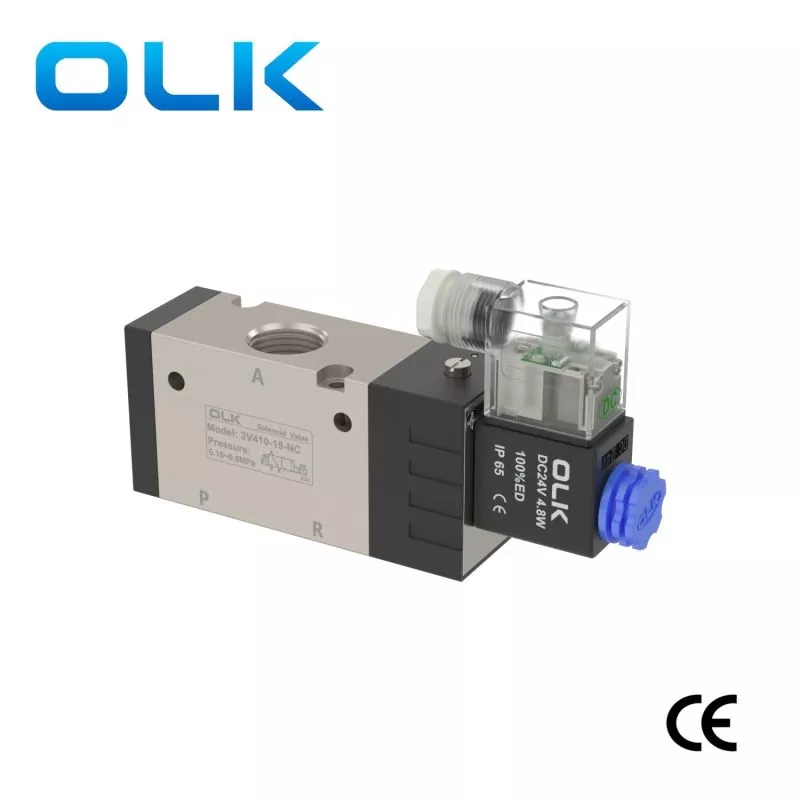

3V410-15 |

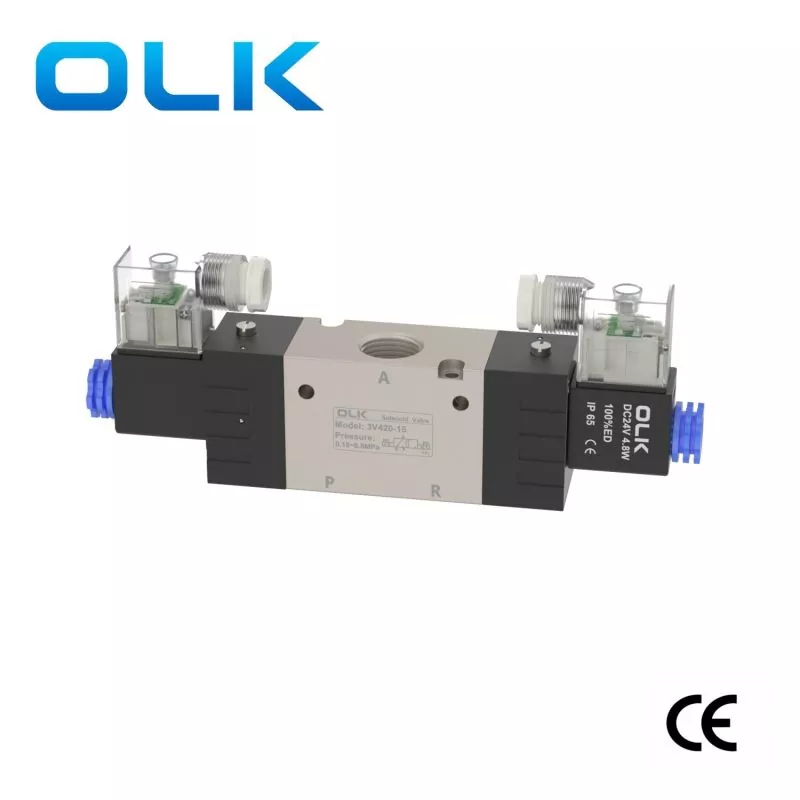

3V420-15 |
|
Darbo terpė |
Oras (filtras per filtro ekraną, kurio skersmuo didesnis nei 40 μm) |
|
|
Veiksmo režimas |
Vidinio piloto tipas |
|
|
uosto dydis |
Įėjimas = Išėjimas = G1/2 |
|
|
Efektyvus skerspjūvio plotas |
50 mm² (Cv = 2,79) |
|
|
Pozicijos |
3/2 prievadas |
|
|
Slėgio diapazonas |
0,15–0,8 MPa (21–114 psi) |
|
|
Slėgio įrodymas |
1,5 MPa (215 psi) |
|
|
Woking slėgis |
‘5–60 ℃ (23–140° F) |
|
|
Korpuso Medžiaga |
Aliuminio lydinys |
|
|
Tepimas |
Nereikia |
|
|
Maksimalus veikimo dažnis |
3 kartus per sekundę |
|
|
Izoliacijos laipsnis |
B lygis |
|
|
Min. sužadinimo laikas |
0,05 sek |
|
|

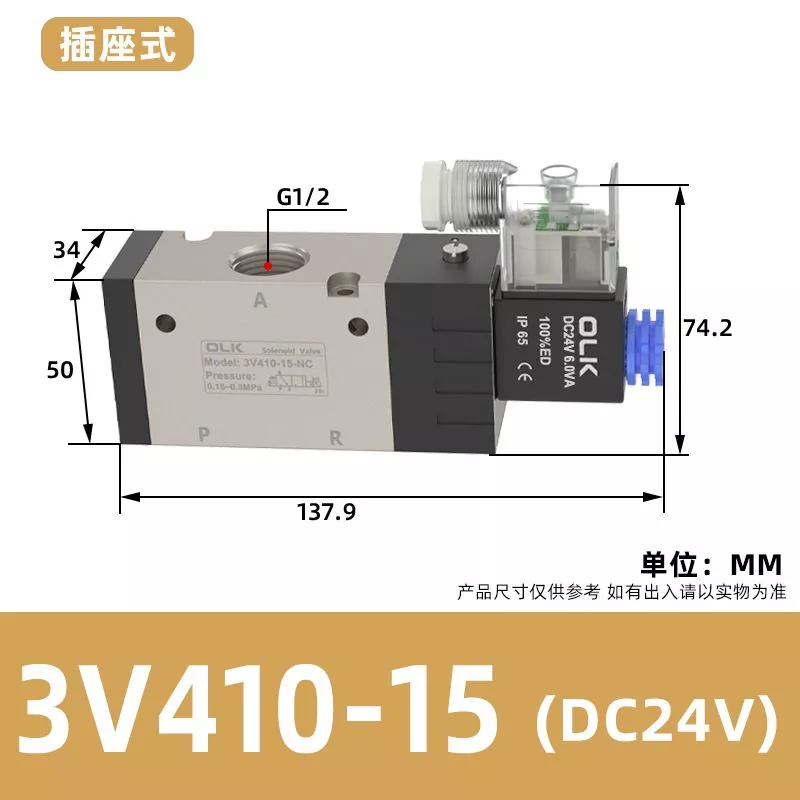

3V410-15 AC24V |
3V410-15 AC110V |
3V410-15 AC220V |
3V410-15 DC220V |
3V410-15 DC24V |
|
3V420-15 AC24V |
3V420-15 AC110V |
3V420-15 AC220V |
3V420-15 DC220V |
3V420-15 DC24V |
