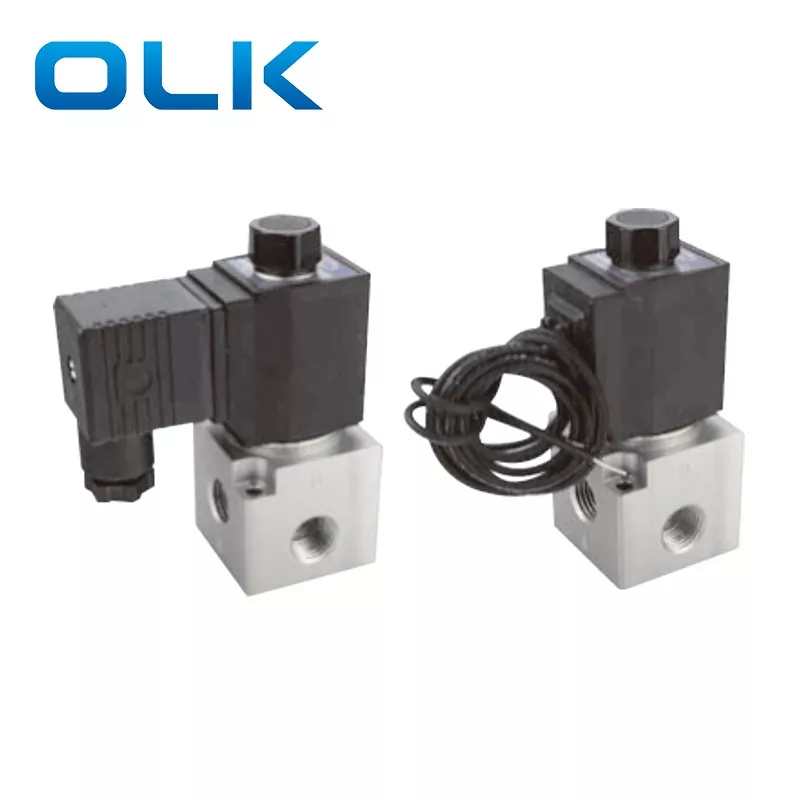

3V3 didelio srauto solenoidinis vožtuvas yra 2 padėčių, 3 krypčių vožtuvas su tiesioginio veikimo konstrukcija, užtikrinantis greitesnį atsaką ir didesnį perjungimo dažnį nei pilotuojami vožtuvai. Tvirtas aliuminio lydinio korpusas palaiko didelį oro srautą ir didesnį slėgį, be to, jį galima naudoti su vakuumu. Solenoidinės ritės parinktys apima DC12V, DC24V, AC110V arba AC220V, užtikrinančias stabilų ir jautrų veikimą.
Šis 3V3 didelio srauto solenoidinis 3 krypčių vožtuvas tinka vidutinėms ir didelėms pneumatinėms sistemoms, ypač keliems cilindrams, dirbantiems kartu, arba sistemoms, kurioms reikalingas didelis oro srautas. Dėl normaliai uždaro (NC), paprastai atviro (NO) ir dvigubo solenoido konfigūracijos jis idealiai tinka automatizavimo linijoms, pakavimo mašinoms, spausdinimo įrangai ir maisto perdirbimo mašinoms. Jo greitas ir tikslus atsakas išskiria jį iš mažų vožtuvų, tokių kaip 3V2.
1. Tiesioginio veikimo struktūra su jautriu perjungimu.
2. Galimi normaliai uždari (NC) ir normaliai atviri (NO) tipai.
3.Koaksialinio uždarymo konstrukcija užtikrina gerą sandarumą ir didelį srautą.
4. Tepti nereikia.
5. Įrengtas rankinis perjungimas, kad būtų lengva įdiegti ir išbandyti.
6. Galimos kelios standartinės įtampos parinktys.
|
Užsakymo kodas |
||||||||
|
3V |
3 |
- |
08 |
NC |
A |
|
|
|
|
Modelis |
Kodas |
|
Uosto dydis |
Vaidybos tipas |
Standartinė įtampa |
Elektrinis įėjimas |
Slėgio įrodymas |
|
|
3V:2 padėtis 3 krypčiai |
3:3 serija |
|
3:3 serija |
NC: paprastai uždarytas
|
A: AC220V |
Tuščia: JŪSŲ tipas |
Tuščia: G
|
|
|
|
|
|
|
NE: normaliai atidarytas |
B: DC24V |
I: linijos tipas |
T: NPT |
|
|
|
|
|
|
|
C: AC110V |
|
|
|
|
|
|
|
|
|
E: AC24V |
|
|
|
|
|
|
|
|
|
F: DC12V |
|
|
|
|
Modelis |
3V3-08 |
|
Darbo terpė |
Oras (filtruojamas 40 μm ar didesniu filtru) |
|
Aktorystės tipas |
Tiesioginė vaidyba |
|
Prievado dydis* |
G1/4 |
|
Padėtis ir būdas |
2 padėtis 3 kryptimis |
|
Veiksminga sritis |
11 mm² (Cv = 0,62) |
|
Tepimas |
Nereikalaujama |
|
Darbinio slėgio diapazonas |
0–0,8 MPa (0–114 psi) |
|
Slėgio įrodymas |
1,5 MPa (215 psi) |
|
Darbinė temperatūra (℃) |
-20-70 |
|
Korpuso Medžiaga |
Aliuminio lydinys |
|
Standartinė įtampa |
AC220V AC110 AC24V DC24V DC12V |
|
Įtampos diapazonas |
AC: ± 15 % DC: ± 10 % |
|
Energijos suvartojimas |
AC: 10VA DC: 6,5W |
|
Apsaugos klasė |
Pradinė būsena: |
|
Izoliacijos laipsnis |
B lygis |
|
Jungties tipas |
DIN kištuko tipas / linijos tipas |
|
Min. sužadinimo laikas |
0,05 sek |
|
Prekė |
3V1-M5 / 3V1-06 |
Üksus |
3V2-06/3V2-08 |
Kodas |
|
Darbo terpė |
Oras |
Oras, Vanduo, Aliejus |
Oras |
Oras |
|
Pradinė būsena: |
NC |
NC/NE |
NE/NC |
NE/NC |
|
Įjungimo tipas |
Tiesioginė vaidyba |
Tiesioginė vaidyba |
Tiesioginė vaidyba |
Tiesioginė vaidyba |
|
Prievado dydis |
M5;G1/8 |
G1/8; G1/4 |
G1/8; G1/4 |
G1/4 |
|
Padėtis ir būdas |
3 2 prievado padėtis |
2 prievadas 2 padėtis |
3 2 prievado padėtis |
3 2 prievado padėtis |
|
Tepimas |
Nereikalaujama |
Nereikalaujama |
Nereikalaujama |
Nereikalaujama |
|
Darbinis slėgis |
0–0,7 MPa |
0–0,7 MPa |
0–0,8 MPa |
0–0,8 MPa |
|
Slėgio įrodymas |
1,2 MPa |
1,5 MPa |
1,2 MPa |
1,2 MPa |
|
C: AC110V |
φ1,2 mm |
φ2,5 mm |
Φ3,2 mm/φ3,4 mm |
Φ11 mm (didelis oro srautas) |
Kl .: koks yra pagrindinis skirtumas tarp 3V2 ir 3V3 solenoidinio vožtuvo?
A: 3V2: vidutinis srautas, tinka mažai pneumatinei valdymo sistemai
3V3: didelis srautas, tinka keliems cilindrams arba didelio srauto programoms.
Konstrukcijos skirtumas: 3V3 turi didesnį korpusą ir gali atlaikyti didesnį slėgį ir srautą.
Kl .: koks yra 3V3 solenoidinio vožtuvo angos dydis?
A: 3V3-08 vožtuvo angos dydis yra 11 mm
K: Kokius produktus gali pakeisti OLK 3V3?
A: OLK 3V3 gali pakeisti AIRTAC 3V3 serijos solenoidinius vožtuvus su ta pačia funkcija ir panašiomis specifikacijomis.
