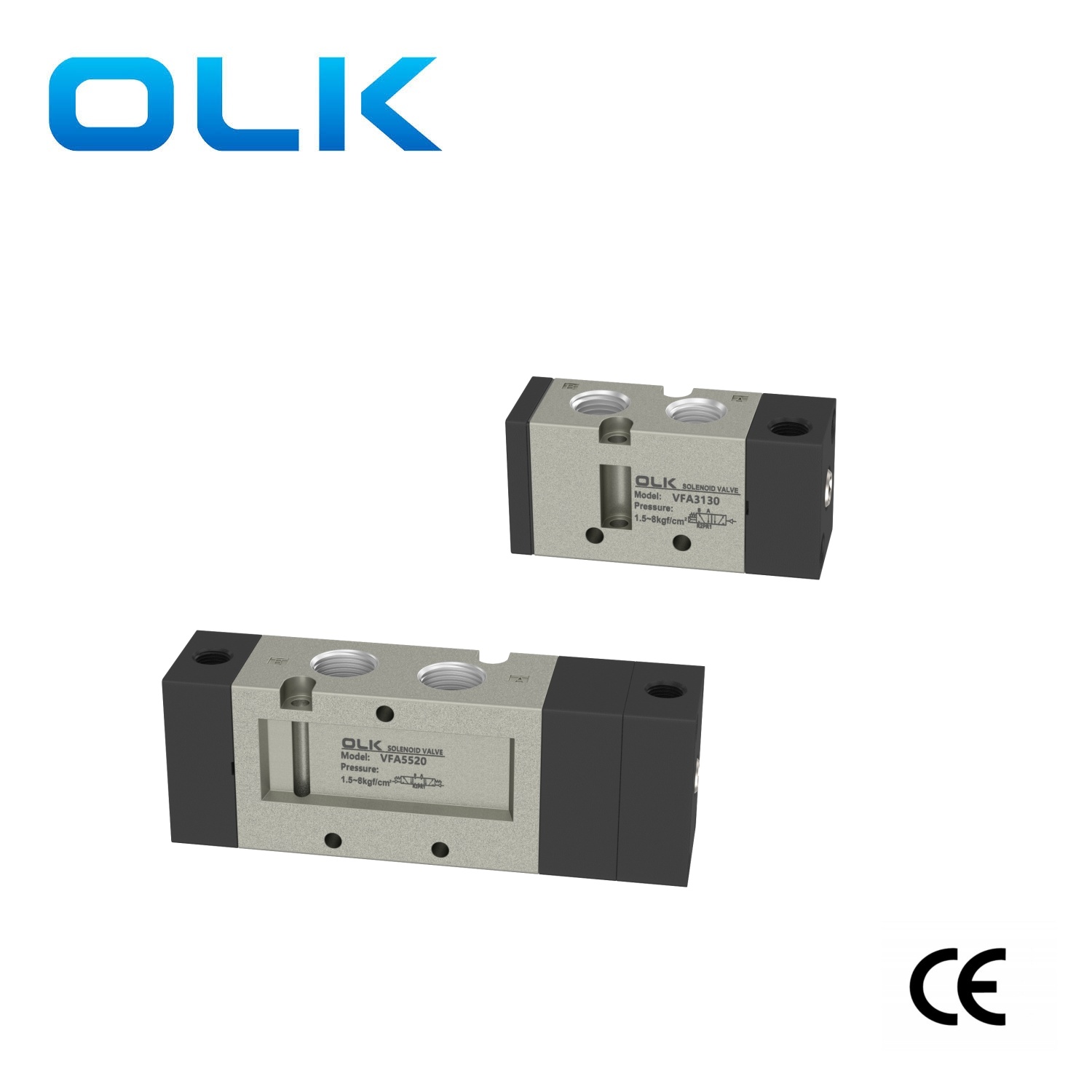

Ouleikai (OLK) VFA serijos pneumatinio valdymo reversiniai vožtuvai siūlo tris oro kanalų parinktis: dviejų krypčių trijų prievadų, dviejų krypčių penkių jungčių ir trijų krypčių penkių jungčių. Vožtuvo šerdis persijungia pneumatiniu slėgiu, kad pakeistų oro srauto kryptį. Šis pneumatinis slėgis žinomas kaip pilotinis slėgis arba valdymo slėgis, tiekiamas išorėje. VFA oro valdymo vožtuvo korpuso sąsajos sriegiai yra be įbrėžimų, o vožtuvo korpuso vidus yra lygus. Jame naudojamas 40 mikronų filtro ekranas efektyviam priemaišų filtravimui, prailginantis sandarinimo žiedo tarnavimo laiką.
VFA pneumatinis valdymo vožtuvas plačiai naudojamas įvairiuose pramonės sektoriuose, tokiuose kaip naftos chemijos, elektros energijos gamybos, farmacijos ir kt., siekiant kontroliuoti dujų kryptį ir srautą. Be to, jis taip pat gali būti naudojamas pramoninės automatikos sistemose atliekant tokias užduotis kaip skysčių vamzdynų valdymas, dujotiekio valdymas ir automatizuotas gamybos linijos valdymas.
SIMBOLIS:
Užsakymo kodas
VF3
130
4
G
B
02
SERIJA
RITĖ IR PADĖTIS
ĮTAMPA
LINIJAS TIPAS
VADOVAS
UOSTO DYDIS
Vienpusis solenoidinis vožtuvas 130:5/2
3:110 VAC
G: LINIJAS TIPAS
02:PT1/4
230:5/2 krypčių dvigubas solenoidinis vožtuvas
4:220VAC
D: NUO
330:5/2 krypčių dvigubo solenoidinio vožtuvo uždaras centras
5:24VDC
DZ: DIN SU ŠVIESA
430:230:5/2 krypčių dvigubo solenoidinio vožtuvo išmetimo centras
6:12VDC
530:230:5/2 krypčių dvigubo solenoidinio vožtuvo slėgio centras
|
darbo terpė |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
išorinis oro valdymas |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0,15 ~ 0,9 |
|
modelis |
Prievado skersmuo |
pozicijų skaičius |
Efektyvus skerspjūvio plotas mm² (CV vertė) |
|
VFA3130-02 |
Įėjimas=Išvadas=PT1/4 Išmetimas=PT1/8 |
2 padėtis 5 kryptis |
18 straipsnio 1 dalis |
|
VFA3230-02 |
Įėjimas=Išvadas=PT1/4 Išmetimas=PT1/8 |
2 padėtis 5 kryptis |
18 straipsnio 1 dalis |
|
VFA3330-02 |
Įėjimas=Išvadas=PT1/4 Išmetimas=PT1/8 |
Trijų pozicijų penkių krypčių |
18 straipsnio 1 dalis |
|
VFA3430-02 |
Įėjimas=Išvadas=PT1/4 Išmetimas=PT1/8 |
Trijų pozicijų penkių krypčių |
18 straipsnio 1 dalis |
|
VFA3530-02 |
Įėjimas=Išvadas=PT1/4 Išmetimas=PT1/8 |
Trijų pozicijų penkių krypčių |
18 straipsnio 1 dalis |
|
VFA5120-03 |
PT3/8 |
2 padėtis 5 kryptis |
45 (2.5) |
|
VFA5220-03 |
PT3/8 |
2 padėtis 5 kryptis |
45 (2.5) |
|
VFA5320-03 |
PT3/8 |
Trijų pozicijų penkių krypčių |
45 (2.5) |
|
VFA5420-03 |
PT3/8 |
Trijų pozicijų penkių krypčių |
45 (2.5) |
|
VFA5520-03 |
PT3/8 |
Trijų pozicijų penkių krypčių |
45 (2.5) |
