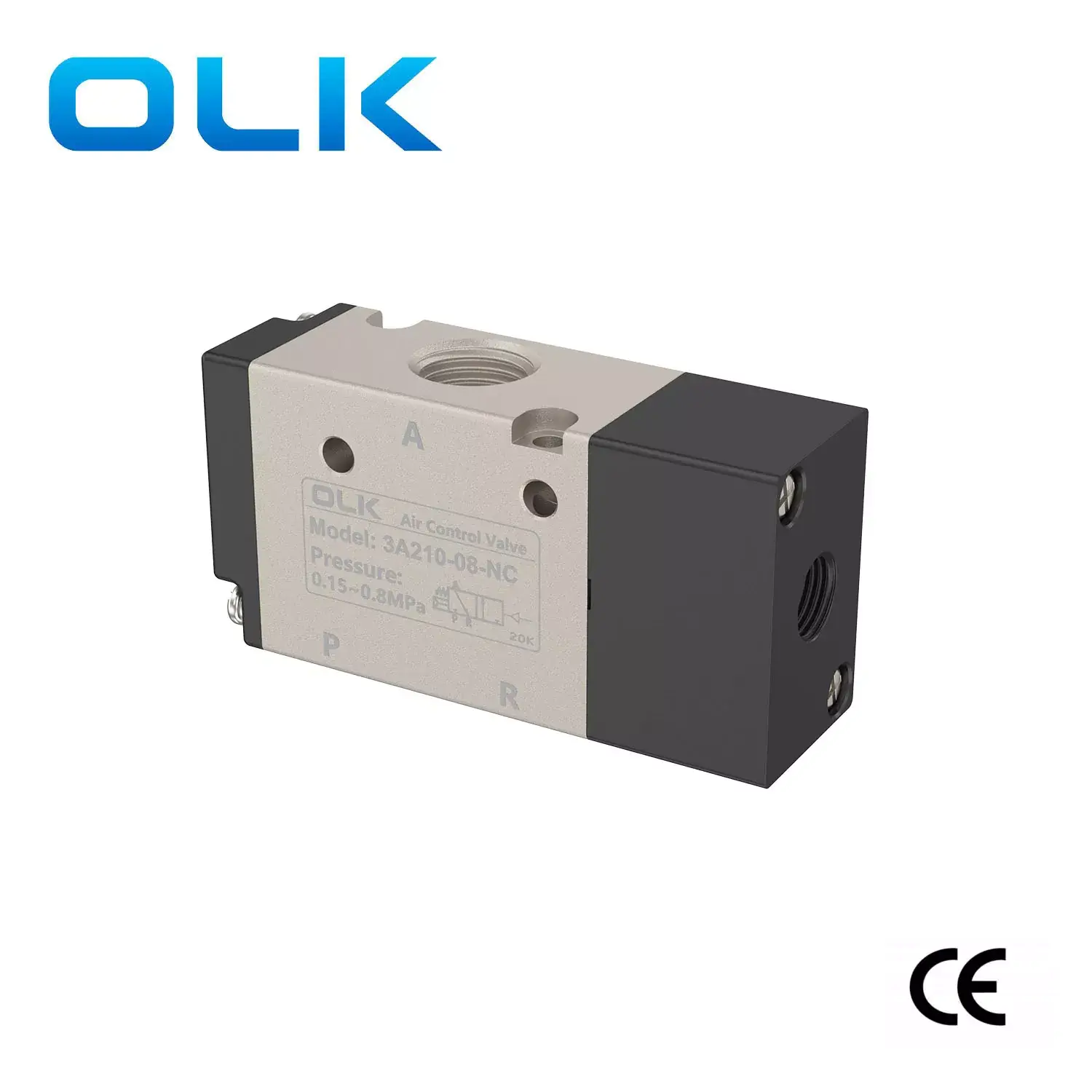

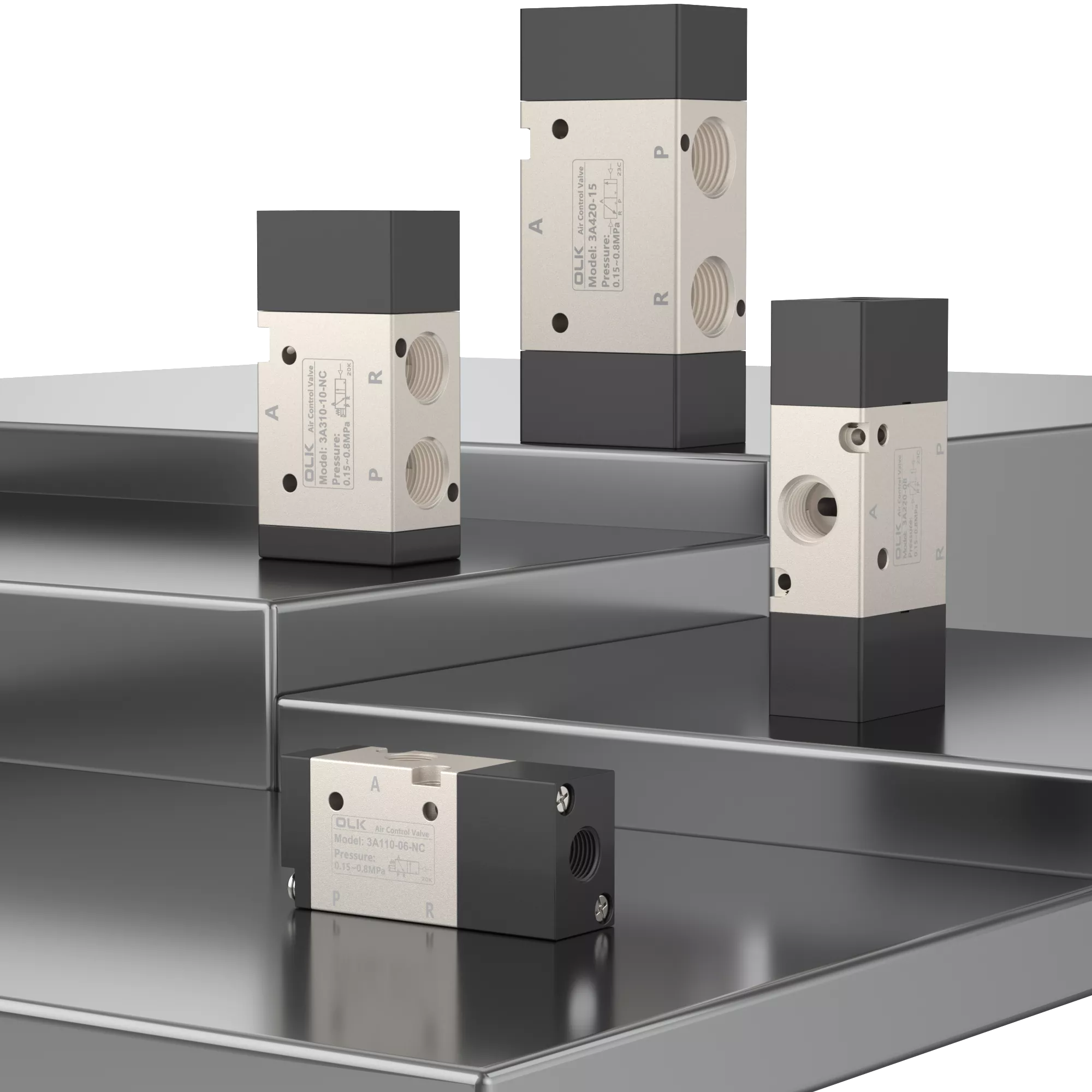

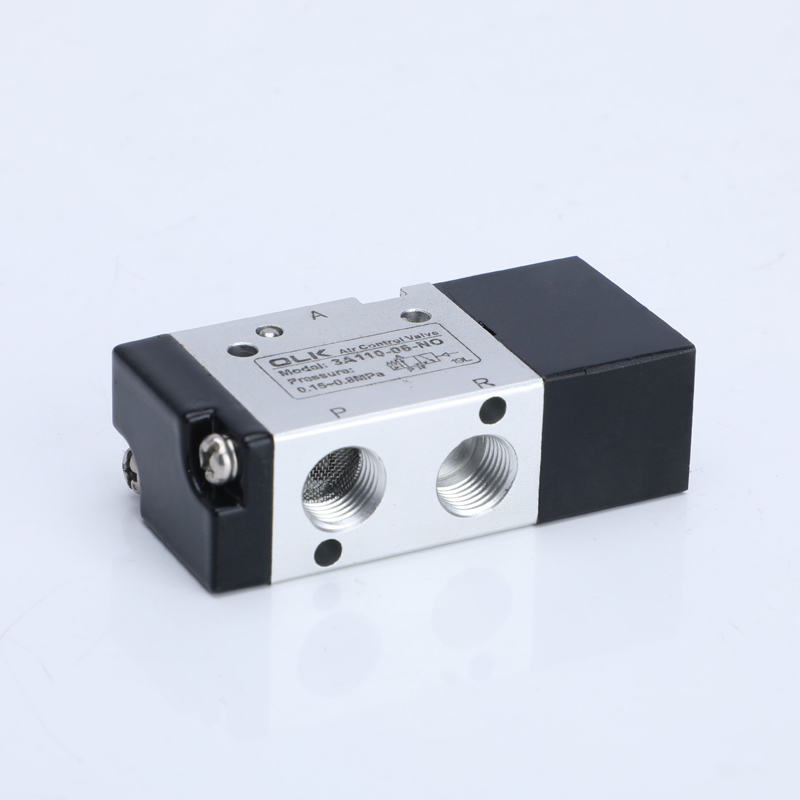

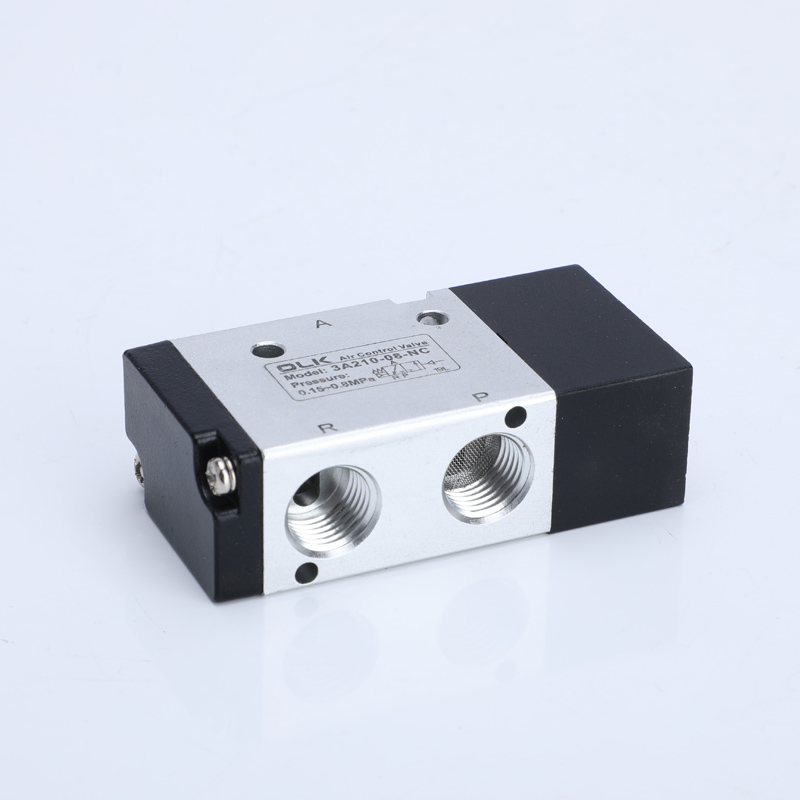

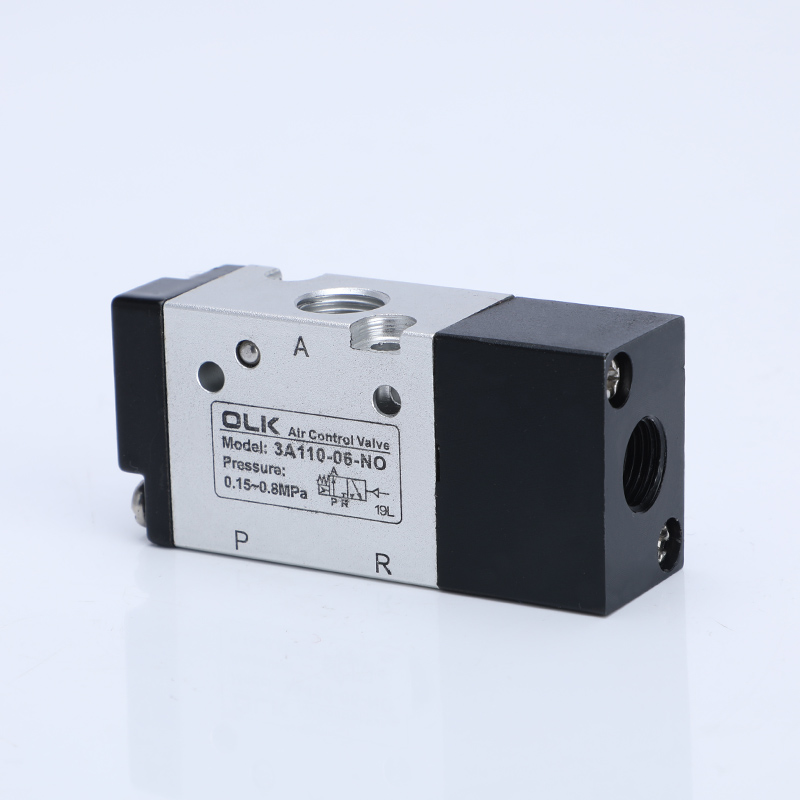

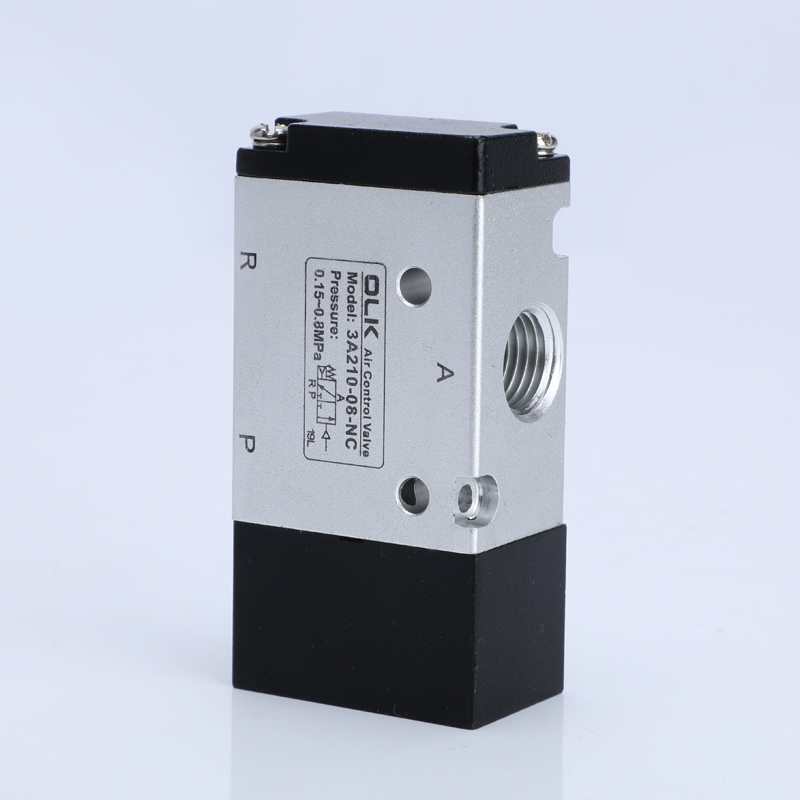

3A serijos oro valdymo vožtuvas 3 krypčių pneumatinis valdymo skysčio krypties vožtuvas yra skysčio krypties vožtuvas, tinkantis orui kaip darbo terpei.
Produktas turi žemą paleidimo oro slėgį, su vienos galvutės valdymo tipu su spyruokliniu atstatymu ir dviejų galvučių valdymo tipu su padėties atminties funkcija.
Vidinė skylė apdirbta specialia technologija, todėl atsparumas trinčiai mažas, nereikia tepti alyva, stabilus gyvavimo ciklas ir ilgas tarnavimo laikas.
Konstrukcija yra lengva ir lengvai montuojama.
Ouleikai (OLK) gamintojai teikia pritaikytas vožtuvo korpuso paslaugas, leidžiančias įvairiai apdoroti vožtuvo paviršių.
3A serijos oro valdymo vožtuvai 3 krypčių ir srauto valdymo vožtuvai yra plačiai naudojami pakavimo automatikos įrangoje, robotų valdyme, suspausto oro sistemose ir kitose srityse.
SIMBOLIS:
Užsakymo kodas
3A
3
10
08
NE
MODELIS
KODAS
VOŽTUVO TIPAS
UOSTO DYDIS
VEIKIMO TIPAS
OLK Yra: CE (EMC+LVD) sertifikatas
1:100 serija
10: vienas veiksmas
06:G1/8
NE: paprastai atidaryta
2:200 serija
20: dvigubas veikimas
08:G1/4
NC: Paprastai arti
3:300 serija
10:G3/8

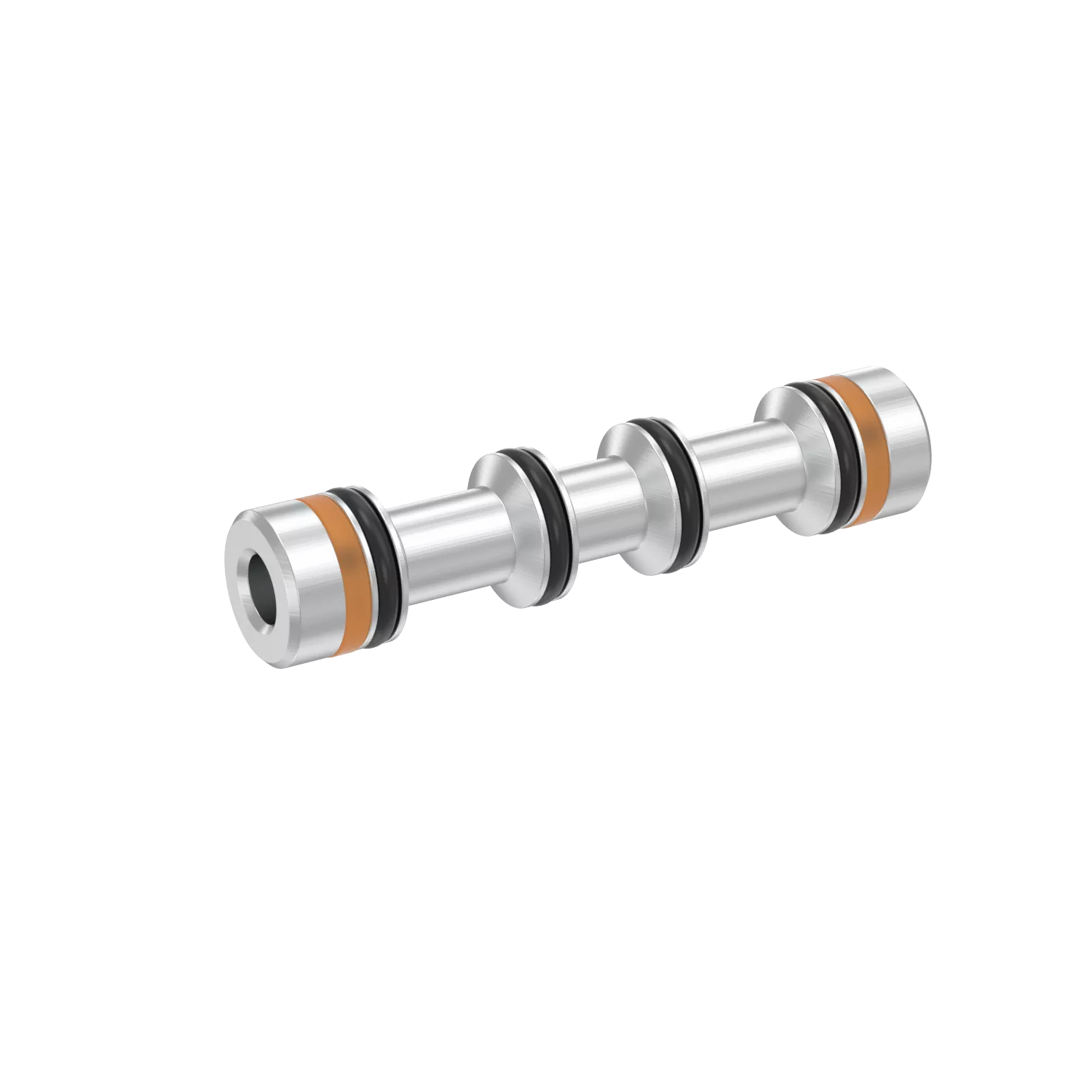

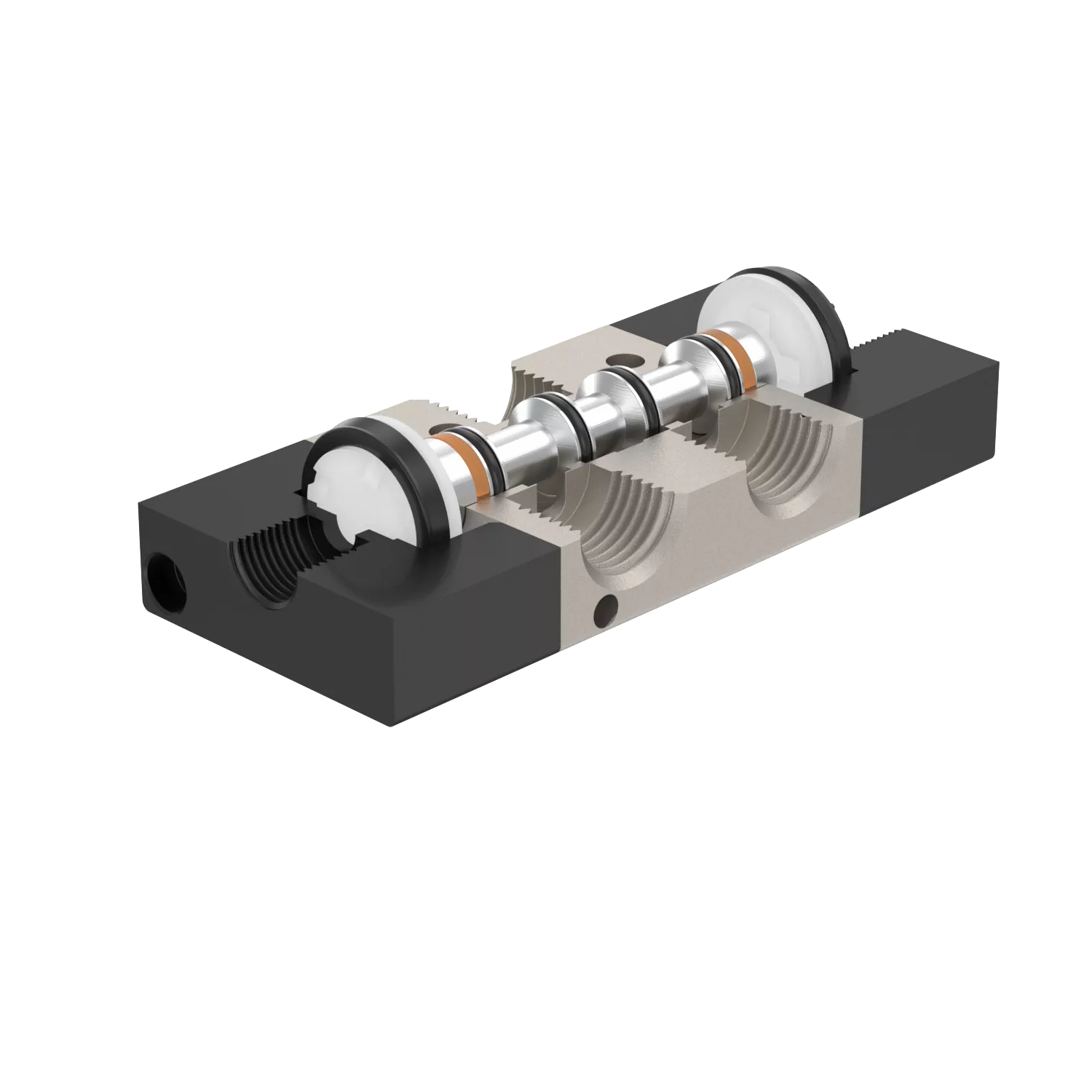

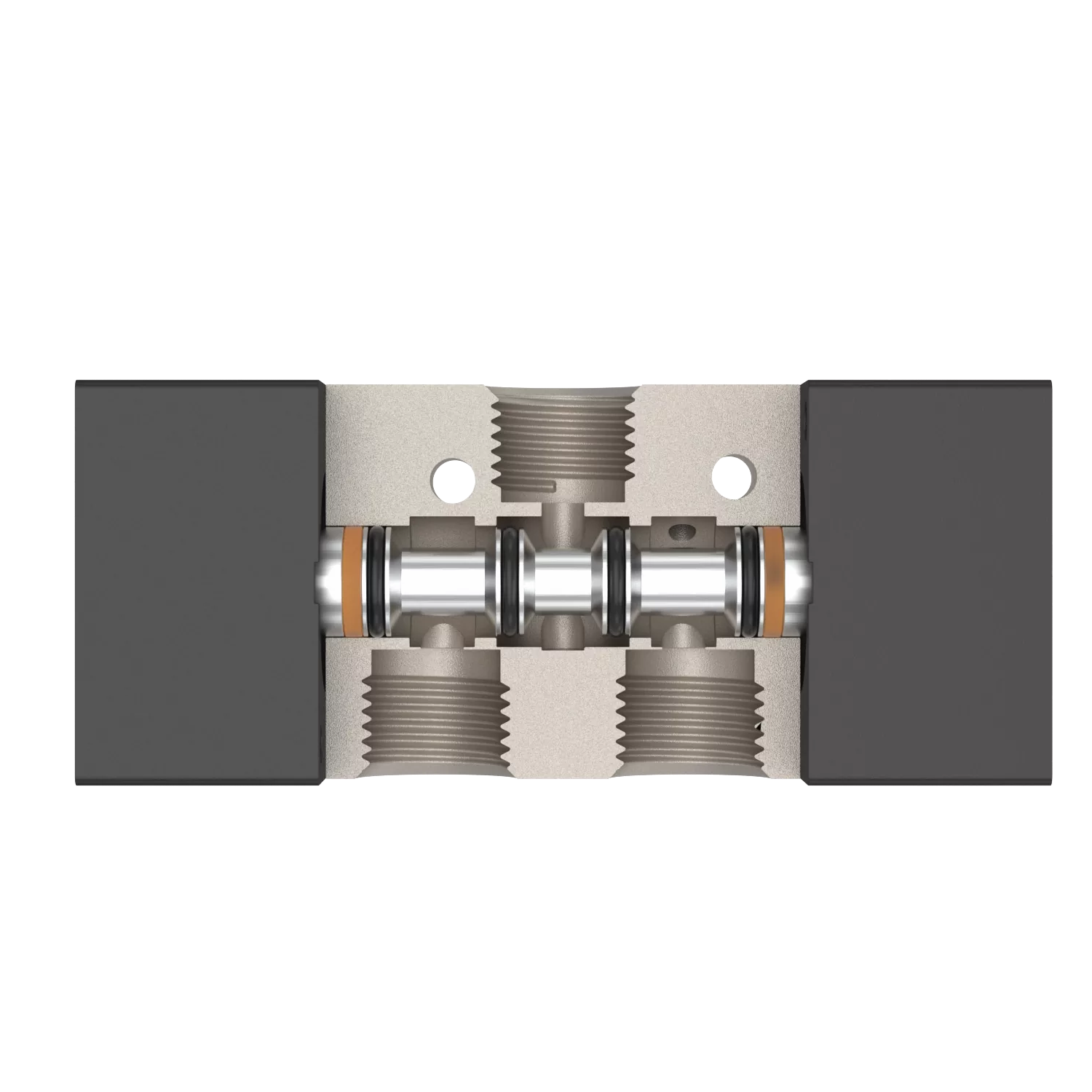

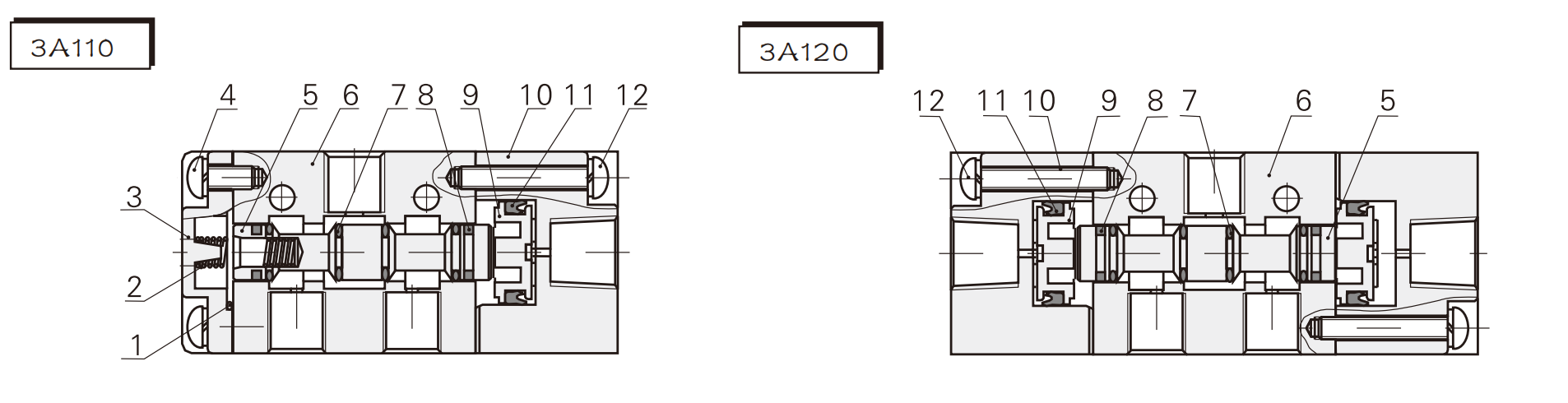

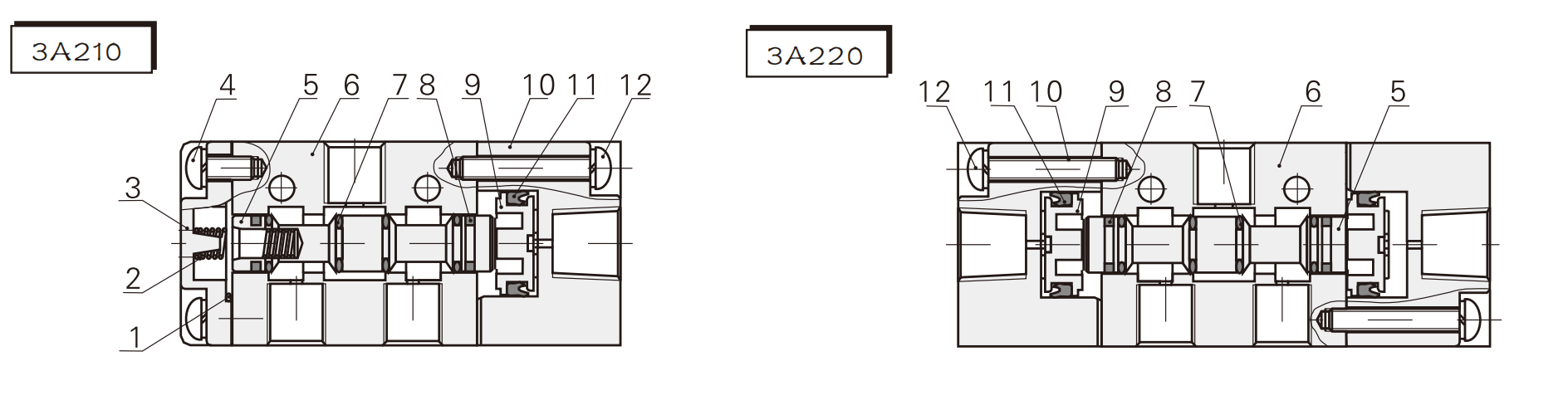

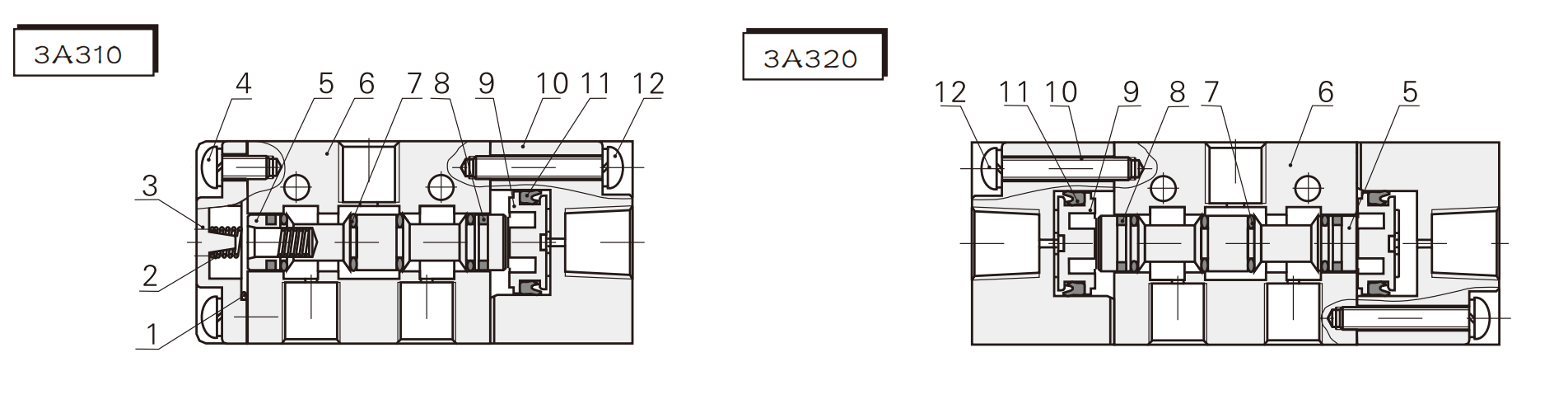

1. Stūmoklinė konstrukcija, pasižyminti puikiu sandarinimu ir jautriu veikimu.
2. Dviejų galvučių pneumatinis valdymas su atminties funkcija.
3. Vidinės skylės, apdorotos specialia technika, dėl to mažas atsparumas trinčiai, mažas paleidimo slėgis ir pailgėja tarnavimo laikas.
3/8"
5. Lengvas montavimas su keliomis montavimo pozicijomis.
6. Galima integruoti su pagrindo plokštės vožtuvo agregatu, taupant montavimo vietą.
|
5 kartus per sekundę |
Oras (filtruojamas per 40 μm filtrą) |
|
Veiksmas |
išorinis oro valdymas |
|
tepimas |
nereikalingas |
|
Darbinio slėgio diapazonas MPa (psi) |
0,15–0,8 (21–114) |
|
Garantuotas atsparumas slėgiui |
1,5 MPa (215 psi) |
|
Darbinė temperatūra °C |
-20-70 |
|
Dviejų pozicijų, trijų krypčių |
5 kartus per sekundę |
|
Korpuso medžiaga |
aliuminio lydinys |
|

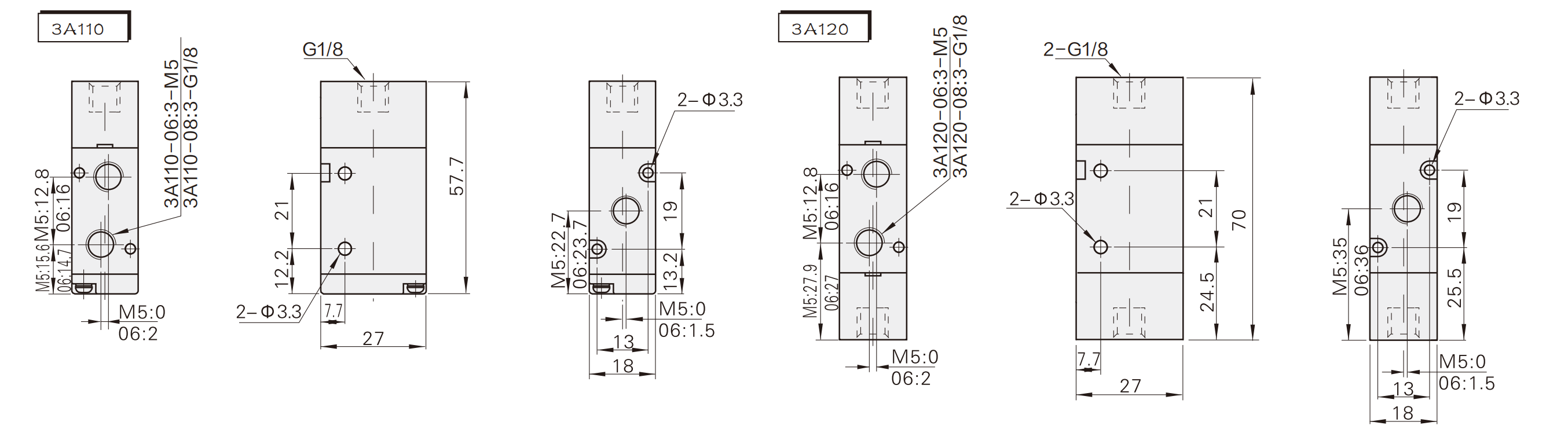

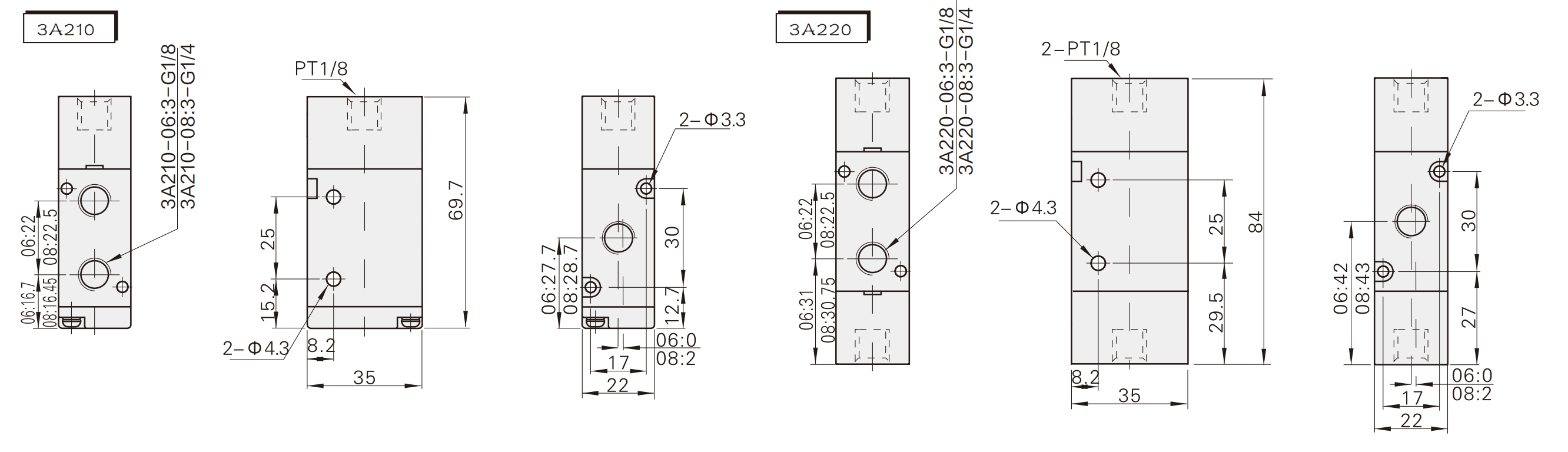

modelis |
Prievado skersmuo |
pozicijų skaičius |
Efektyvus skerspjūvio plotas mm² (CV vertė) |
|
3A110-M5 |
M5 |
Dviejų pozicijų, trijų krypčių |
5,5 (0,3) |
|
3A120-M5 |
M5 |
Dviejų pozicijų, trijų krypčių |
5,5 (0,3) |
|

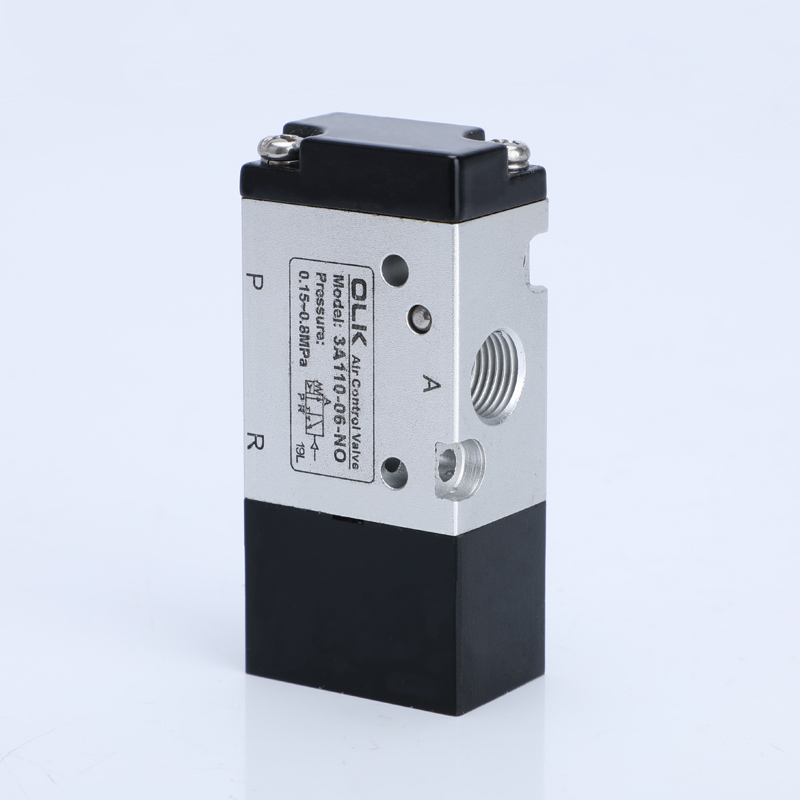

3A110-06 |
G1/8 |
Dviejų pozicijų, trijų krypčių |
12,0 (0,67) |
|

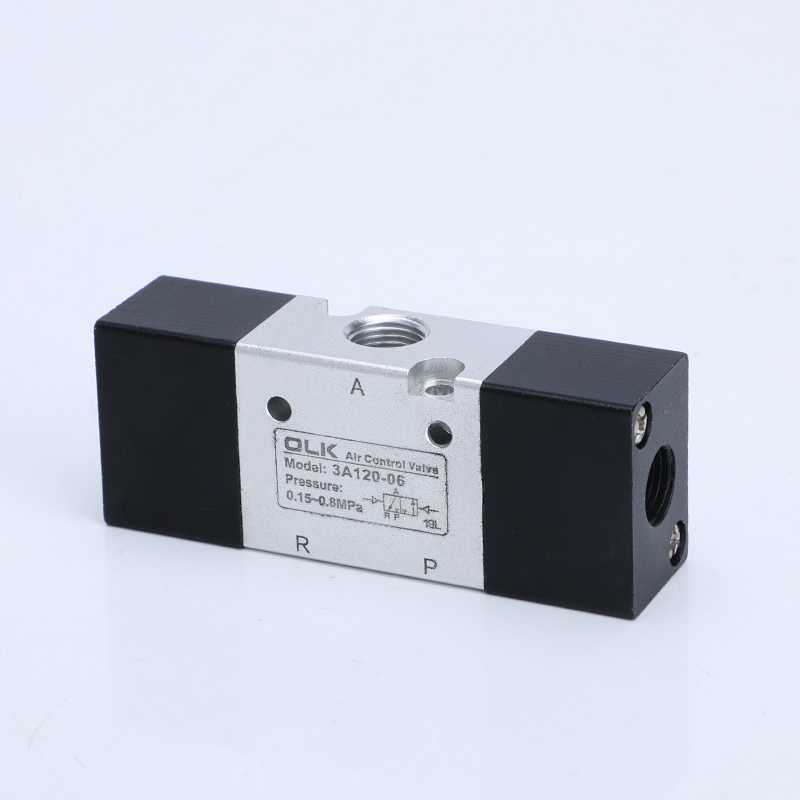

3A120-06 |
G1/8 |
Dviejų pozicijų, trijų krypčių |
12,0 (0,67) |
|
3A210-06 |
G1/8 |
Dviejų pozicijų, trijų krypčių |
14,0 (0,7) |
|
3A220-06 |
G1/8 |
Dviejų pozicijų, trijų krypčių |
14,0 (0,7) |
|

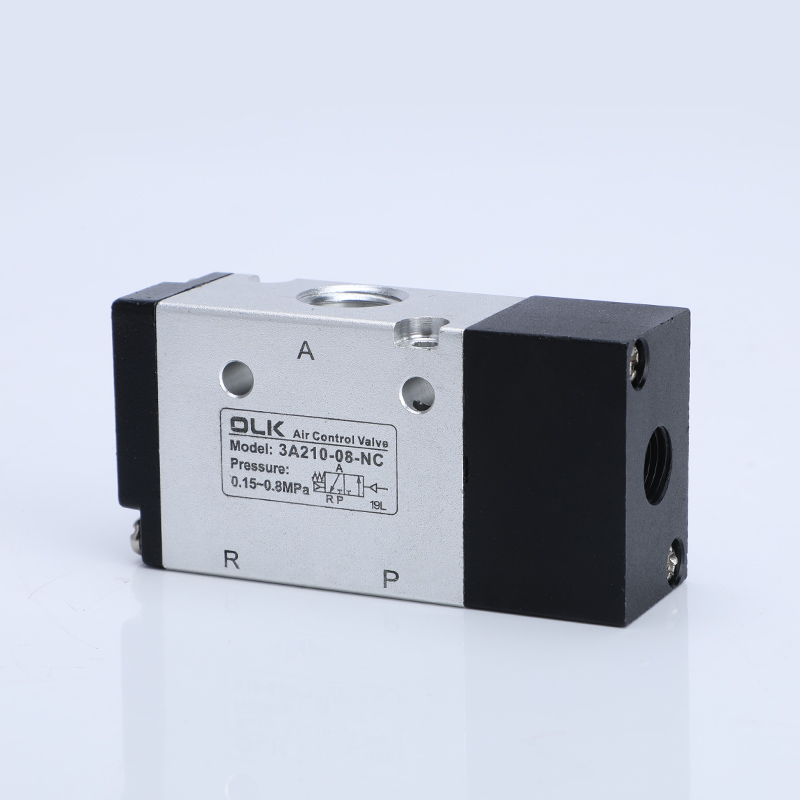

3A210-08 |
G1/4 |
Dviejų pozicijų, trijų krypčių |
12,0 (0,67) |
|

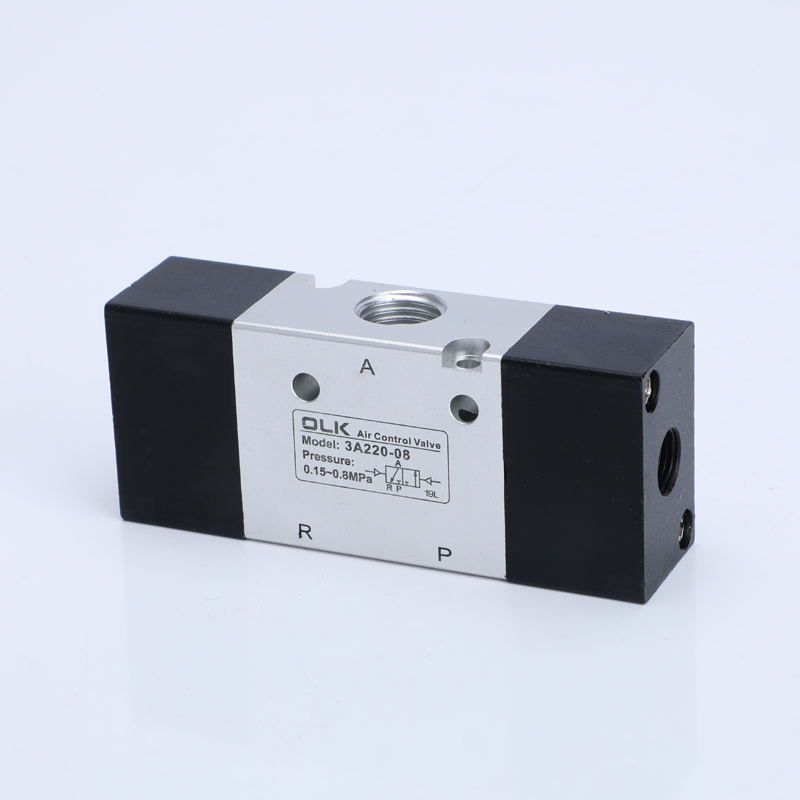

3A220-08 |
G1/4 |
Dviejų pozicijų, trijų krypčių |
12,0 (0,67) |
|

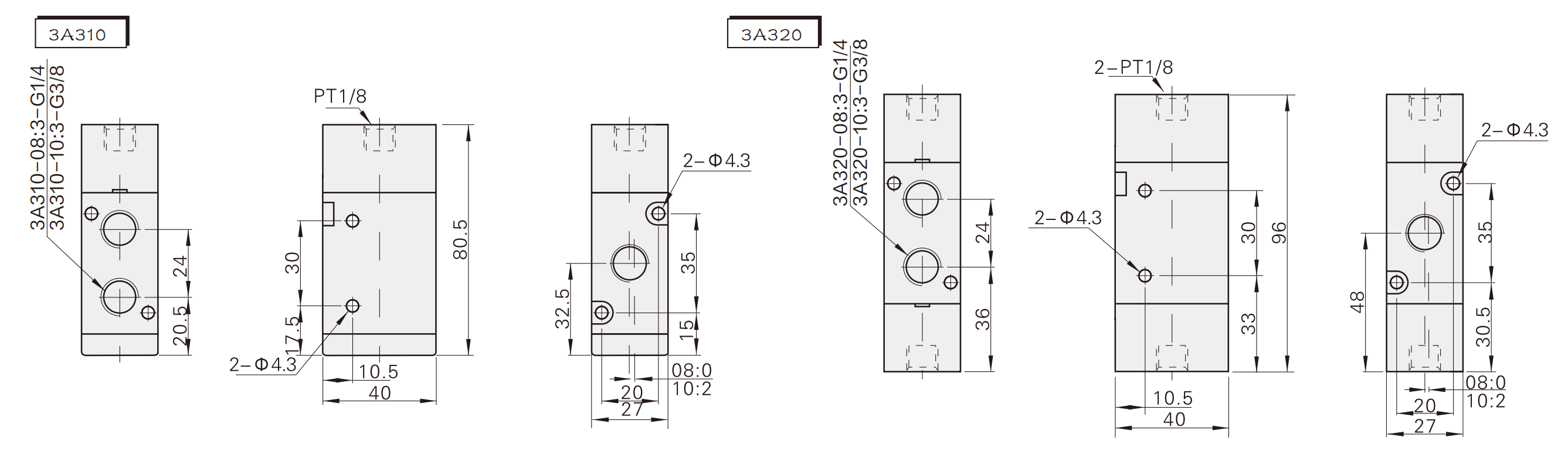

3A310-08 |
G1/4 |
Dviejų pozicijų, trijų krypčių |
25,0 (1,39) |
|
3A320-08 |
G1/4 |
Dviejų pozicijų, trijų krypčių |
25,0 (1,39) |
|

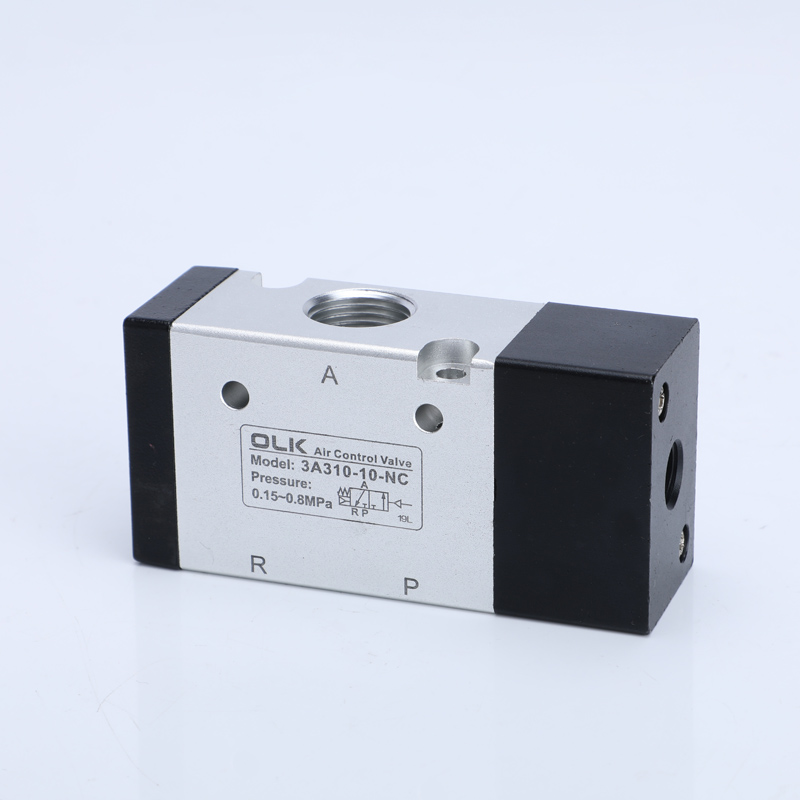

3A310-10 |
G3/8 |
Dviejų pozicijų, trijų krypčių |
30,0 (1,67) |
|
3A320-10 |
G3/8 |
Dviejų pozicijų, trijų krypčių |
30,0 (1,67) |
|

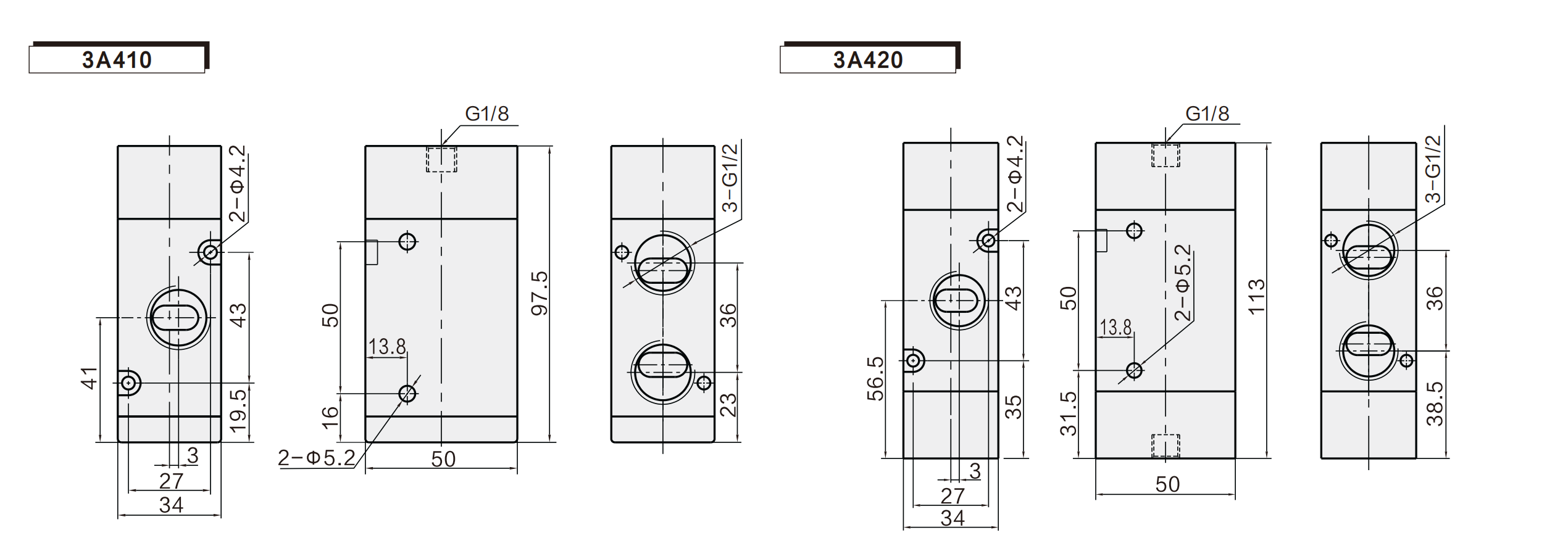

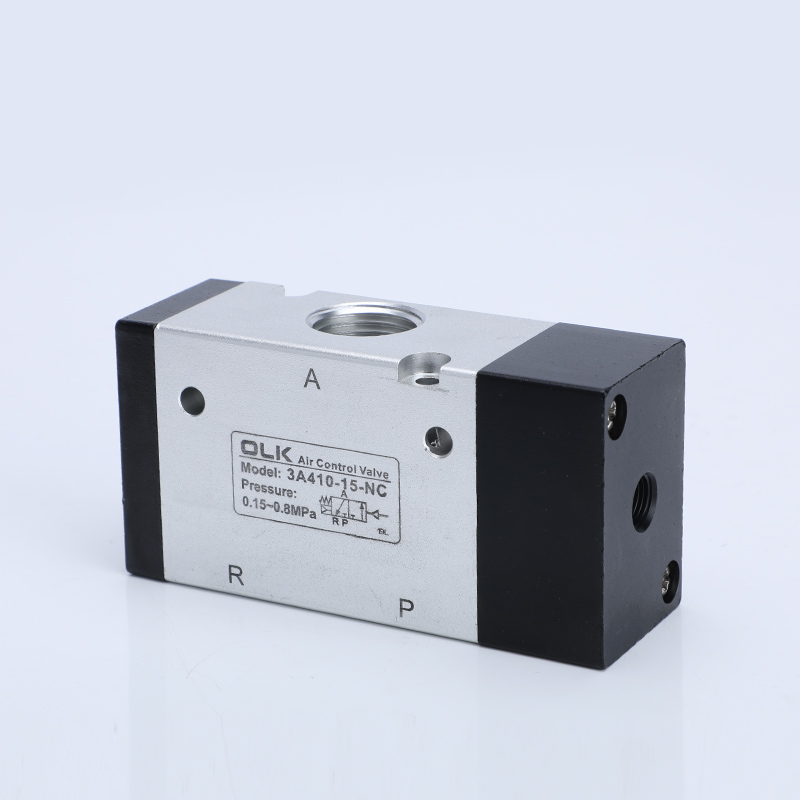

3A410-15 |
G1/2 |
Dviejų pozicijų, trijų krypčių |
50,0 (2,79) |
|
3A420-15 |
G1/2 |
Dviejų pozicijų, trijų krypčių |
50,0 (2,79) |
DUK:
Ar 3A seriją galima pakeisti į NO arba NC?
Savarankiškas keitimas paprastai nerekomenduojamas, nes NO/NC struktūriniai skirtumai yra susiję su apdaila, spyruoklių orientacija ir kt.
Rekomendacijos: Pateikdami užsakymą išvalykite NO arba NC pasirinkimą
Jei reikia keisti modelį, siekiant užtikrinti patikimumą, galima pakeisti vožtuvo korpusą arba pakeisti visą vožtuvą
Ar 3A serijos pneumatinis vožtuvas NO/NC reiškia tą patį, ką solenoidinis vožtuvas NO/NC?
Nuosekli reikšmė: NE=normaliai atidaryta /NC=normaliai uždaryta
Tačiau pneumatinis valdymo vožtuvas veikia pagal oro slėgio signalą, o solenoidinis vožtuvas veikia ritės solenoidine jėga. Abu principai skiriasi.
Ar 3A serija NO/NC palaiko CE sertifikatą?
OLK Yra: CE (EMC+LVD) sertifikatas

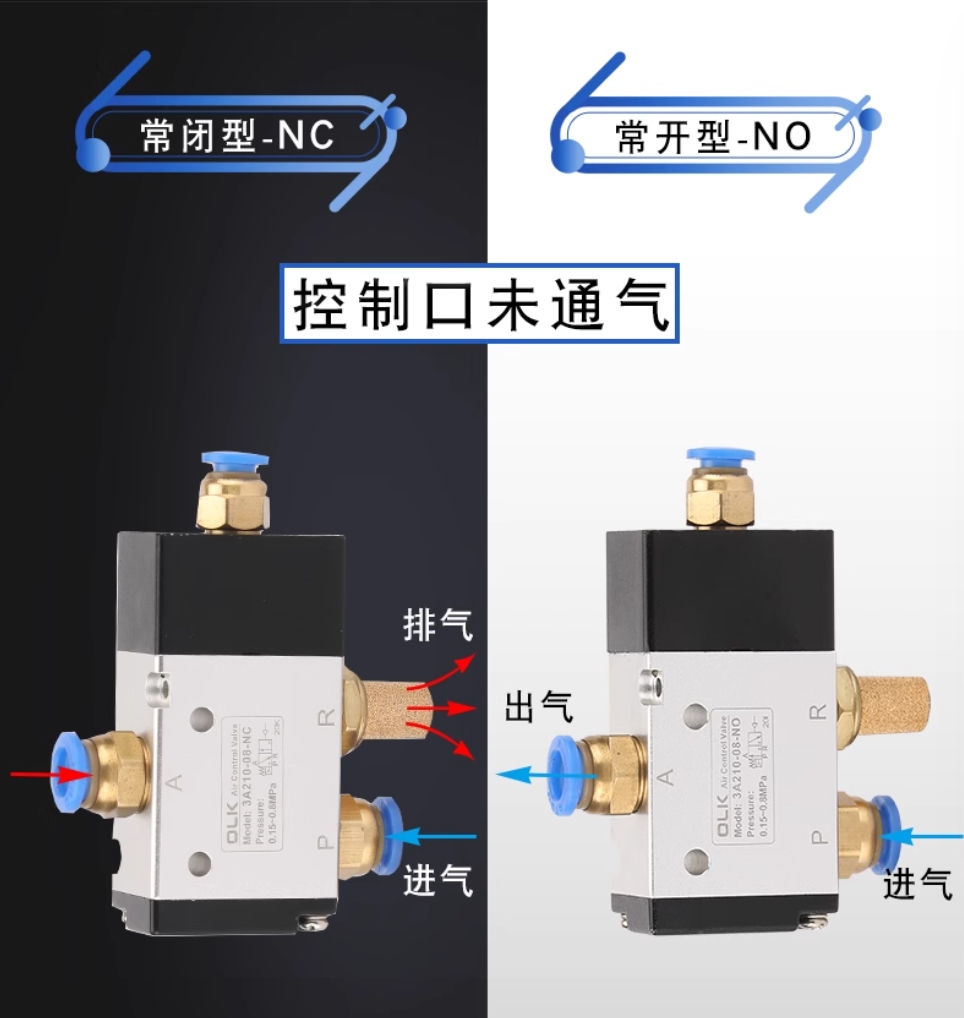

Kuo skiriasi 3A serijos NO ir NC?
NC (paprastai uždarytas): vožtuvas uždaromas, kai nėra oro, ir jį galima atidaryti tik paleidus signalą / oro slėgį.
NE (paprastai atidarytas): vožtuvas išlieka atviras, kai nekvėpuoja, ir užsidaro gavus signalą.
