Oro valdymo delsos kryptinis atbulinės eigos vožtuvas

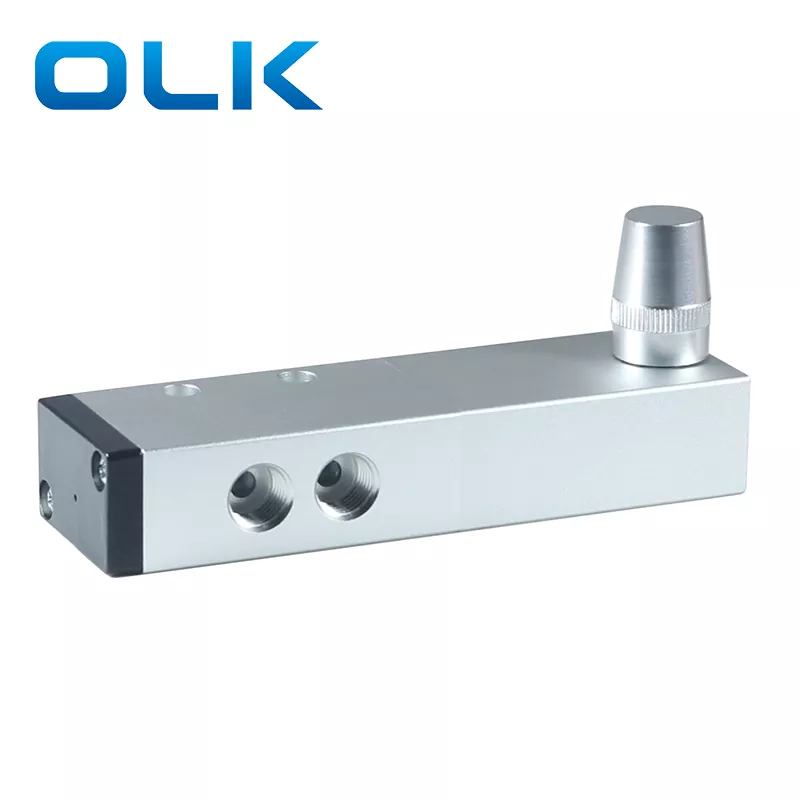

OLK XQ230650 ORO VALDYMO VEIKLOS KELIONĖS APRAŠYMAS

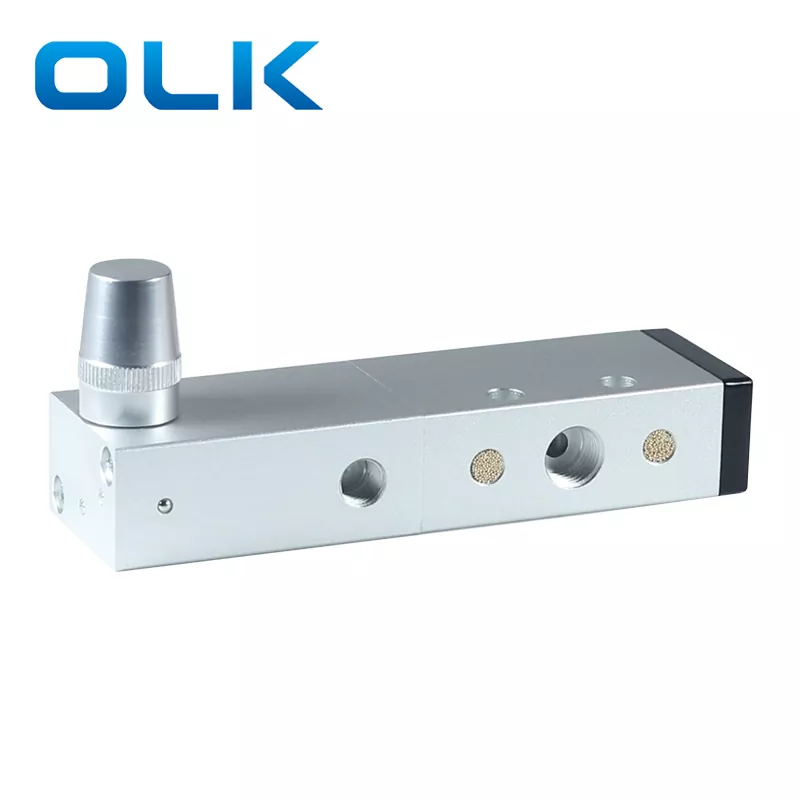

OLK XQ serijos oro kontroliuojamas laiko delsimo vožtuvas yra pneumatinis kryptinis veikimas, naudojamas valdyti vėlavimo laiką perjungti iš vienos krypties į kitą. Vožtuvo korpusas yra pagamintas iš didelio stiprumo aliuminio lydinio, taip padidindamas jo stiprumą ir susidėvėjimo galimybes. Atsižvelgiant į laipsniško adatos vožtuvo pasukimo laipsnį, vėlavimo laikas nustatomas nuo 1 iki 30 sekundžių. Jis plačiai naudojamas pneumatinėse sistemose, kur reikia oro grandinės perjungimo laiko.

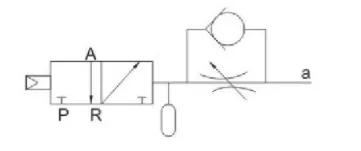

Laiko atidėjimo vožtuvo simbolis

Oro valdymo delsos kryptinio atbulinės eigos pranašumai

Patobulinta sistemos automatizavimas: per laiko valdymą oro kontroliuojamas laiko delsos vožtuvas suteikia galimybę perjungti pneumatinę grandinę; Tai pagerina pneumatinių grandinių automatizavimą.

Paprasta ir patikima struktūra: Panaikinama papildomos elektros valdymo įrangos poreikis, todėl šios įrangos gedimo tikimybė taip pat išnaikinama, dėl kurios bus retesnė techninė priežiūra.

Lengvas diegimas: Kaip minėta anksčiau, jo formos faktorius yra mažas ir bendras jungtis, todėl ją lengva integruoti nereikalaujant sudėtingų konfigūracijų.

Stabilus našumas: Delsos jungiklis atlieka funkciją efektyviai ir taip pat labai tiksliai; Tai taip pat apsaugota nuo aplinkos įtakos.

Energija taupanti ir ekologiška: tokių įrankių kaip pneumatinio smaigalio važiavimo veikimas nereikia papildomo energijos tiekimo, dėl kurio procesas yra efektyvus energiją ir laikosi ekologiškos gamybos.

XQ 230650 Laiko atidėjimo vožtuvo darbo instrukcijos

Išankstinis įdiegimo patikrinimas: „Victoria King“ rekomenduoja patikrinti vožtuvo sąsajos ir vamzdyno sistemos būklės dydį ir visus vožtuvo korpuso pažeidimų požymius.

Montavimo veiksmai: Įsitikinkite, kad viskas gerai sujungta ir uždaroma ten, kur vožtuvas yra prijungtas prie kitų pneumatinės sistemos komponentų.

Sureguliuokite vėlavimo laiką: Pasukite laiko uždelsimo rankenėlę, kad nustatytumėte reikiamą prietaiso laiko delsos kiekį.

Oro tiekimas ir eksploatavimas: Prijunkite oro tiekimą prie savo prievado ir patikrinkite sukonfigūruotą garsiakalbio delsos efektą signalo dažniu ir išbandykite kryptinio perjungimo tikslumą.

Xq230650 delsos kryptinis vožtuvas 3 kelio parametrai

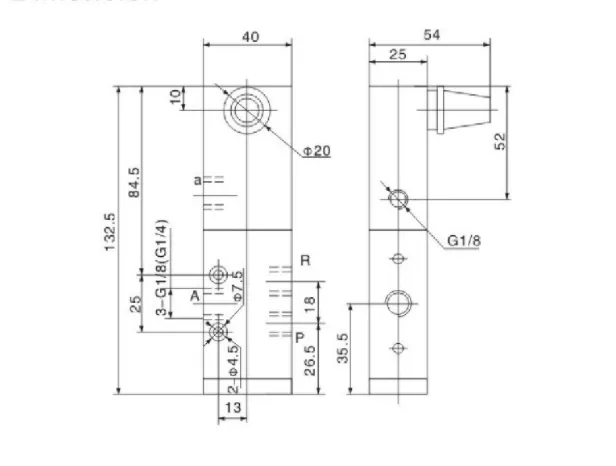

XQ230650 matmuoN
