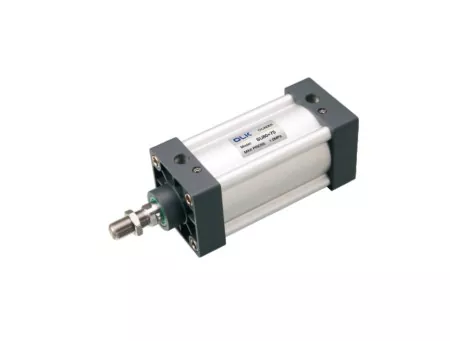

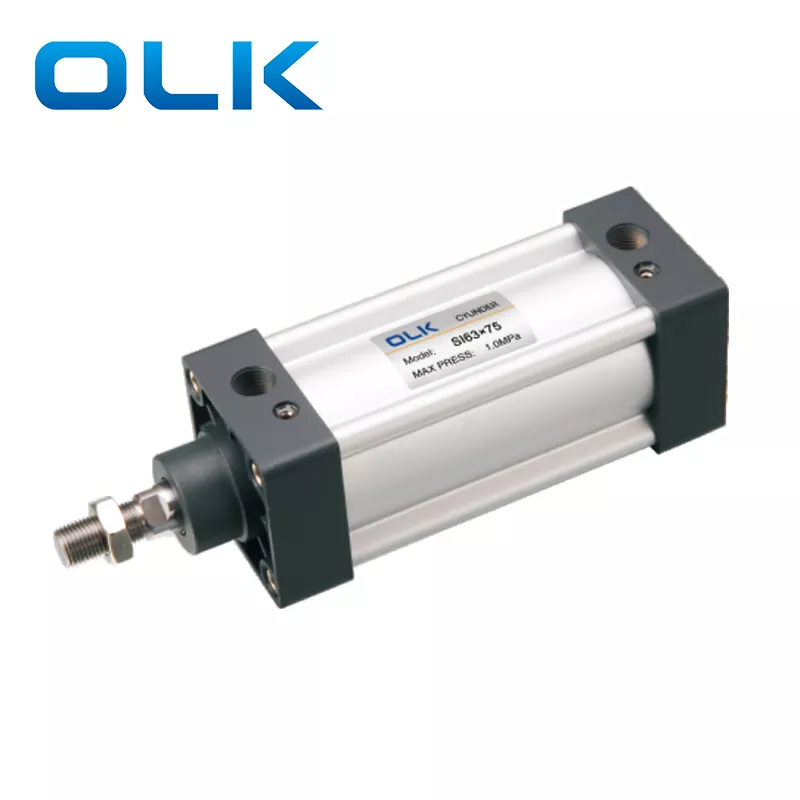

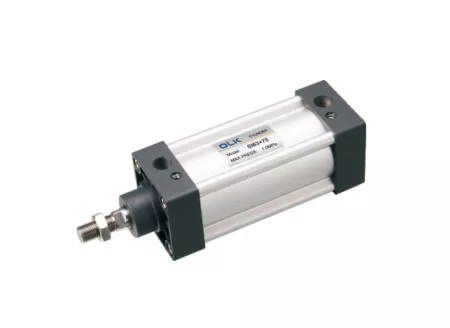

SI serijos ISO15552 standartinis pneumatinis cilindras yra trijų tipų: standartinis dvigubo veikimo, SID dvigubo strypo dvigubo veikimo ir SIJ dvigubo strypo dvigubo veikimo su reguliuojamu eiga. Jie atitinka ISO 15552 standartą, o tai reiškia, kad jų montavimo matmenys yra didesni neiSU pneumatiniai cilindraitokio pat dydžio. Fiksuoti priedai nėra keičiami ir yra suderinami tik su ISO 15552 (anksčiau ISO 6431) specifikacijomis.
4. Cilindro buferio reguliavimas yra sklandus ir pastovus:
2. Stūmoklio sandariklis sudarytas iš 2 Y formos vienpusio sandariklio struktūros, kuri turi kompensavimo funkciją, ilgą tarnavimo laiką ir mažą paleidimo slėgį,
3. 米 formos aliuminio vamzdis be sujungimo strypo turi gerą atsparumą korozijai;
4. Cilindro buferio reguliavimas yra sklandus ir pastovus:
5. Cilindrai ir priedai, skirti montuoti su keliomis specifikacijomis, yra neprivalomi.

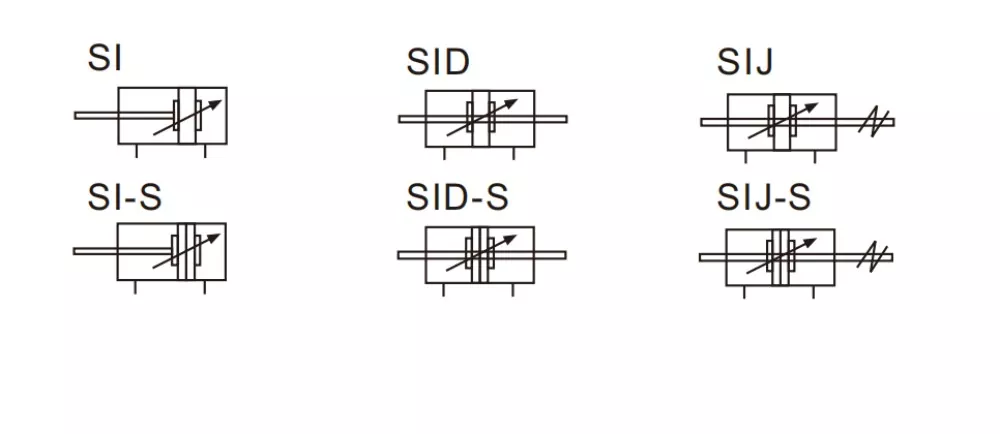

SI serijos ISO15552 standartinis pneumatinio cilindro simbolis:
|
Užsakymo kodas |
|
|||||||||
|
IR |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SID |
160 |
|
X |
50 |
|
|
S |
|
|
|
|
SAKYKITE |
160 |
|
X |
50 |
-- |
20 |
S |
|
|
|
|
Modelis |
Skylės dydis |
Strypo medžiaga |
|
insultas |
|
Reguliuojamas smūgis |
Magnetas |
Montavimo tipas |
Sandarinimo medžiaga |
Gijos tipas |
|
SI: dvigubo veikimo tipas |
|
Tuščias: vidutinio anglies plienas |
|
|
|
10:10 mm |
Tuščia: be magneto |
|
Tuščia: TPU |
Tuščia: PT (55°) |
|
SID: dvigubo strypo tipas |
|
A: SUS420J2 |
|
|
|
20:20 mm |
S: su magnetu |
H: Vitonas |
G:G (55°) |
|
|
SIJ: reguliuojamas smūgio tipas |
|
B:SUS304 |
|
|
|
30:30 mm |
|
N:NBR |
T:NPT(60°) |
|
|
Angos dydis (mm) |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
|
Vaidybos režimas |
Dviguba vaidyba |
|||||||||
|
Darbo terpė |
Išvalytas oras |
|||||||||
|

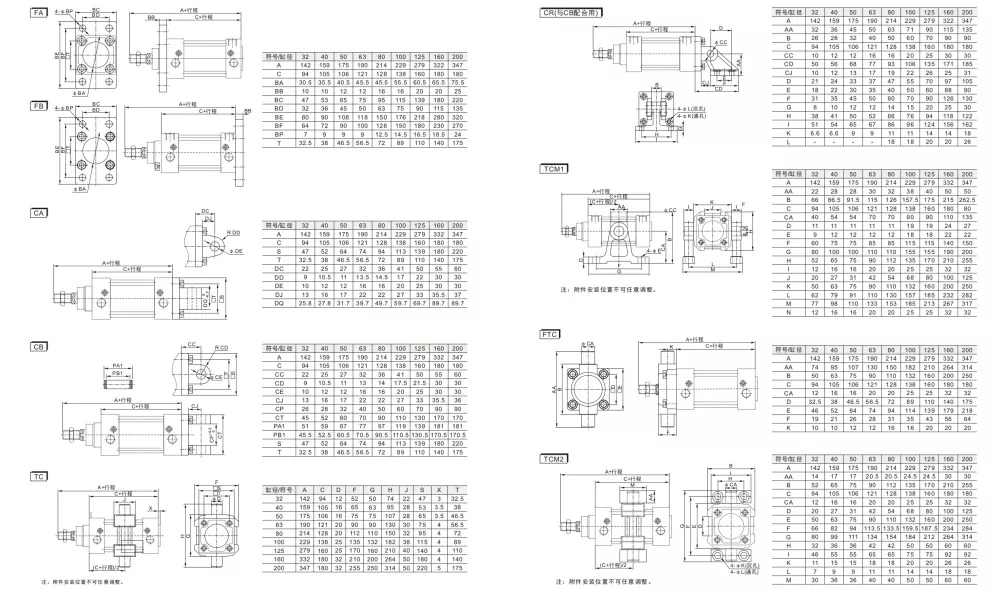

Fiksuota forma |
IR |
FA FB CA CB CR LB TC FTC TCM1 TCM2 |
||||||||
|
SID |
FA LB TC FTC TCM1 TCM2 |
|||||||||
|
SAKYKITE |
||||||||||
|
Suurem |
0,1–1,0 MPa (14–145 Psi) |
|||||||||
|
Slėgio įrodymas |
1,5 MPa (215 Psi) |
|||||||||
|
Darbinės temperatūros diapazonas |
-20-80 ℃ |
|||||||||
|
Naudokite greičio diapazoną |
30-800 |
30-500 |
||||||||
|
Buferio režimas |
Reguliuojamas buferis |
|||||||||
|
Buferio atstumas (mm) |
27 |
30 |
36 |
40 |
50 |
|||||
|
Uosto dydis |
PT1/8 |
PT1/4 |
PT3/8 |
PT1/2 |
PT3/4 |
|||||
SI vs SU pneumatiniai cilindrai: pagrindiniai skirtumai ir specifikacijų palyginimas
|
Modelis: |
Jie yra
|
IR
|
|
Standartinis |
SU serijos cilindras : JIS / AirTac |
SI serijos cilindras: ISO1552 (ISO6431) |
|
Taikomos šalys/regionai |
Dažniausiai naudojama Azijos įrangoje (ypač Taivano ir Japonijos sistemos įrangoje) |
Dažniausiai naudojama Europos ir Amerikos įrangoje, automatikos gamybos linijose |
|
montavimo matmuo |
SU pneumatiniai cilindrai |
Didesnis |
|
Skylės dydis |
32-400 |
32-200 |
|
Fiksuoti priedai |
Priedai yra suderinami suSC serijos pneumatinė |
ISO6431 serija (DNC, SI, SAI, SE) Padidinkite vidines produktų nuorodas |
|
Vidiniai struktūriniai skirtumai (nematomi iš išorės) |
Galinio dangtelio matmenys (montavimo angų padėtis, cilindro galvutės dydis, cilindro uodegos dydis) Stūmoklio koto sriegio ilgis Cilindro profilio vidinė griovelio struktūra Europietiškų ir japoniškų standartinių tvirtinimo angų skirtumai SU pneumatinio cilindro ir SI oro cilindro negalima keisti, o priedai (CA /CB pėdų laikikliai,FA flanšai,TC-M, jungties galvutės) nesuderinami |
|
Kokios markės SI cilindrai gali būti pakeisti?
SI cilindrai gali pakeisti AIRTAC SI serijos cilindrus. Tačiau atkreipkite dėmesį, kad AIRTAC nutraukė SI seriją. Jų naujas pakaitinis modelis vadinamas SAI serijos pneumatiniu cilindru, kuris atlieka tą pačią funkciją ir tuos pačius montavimo matmenis.
Kuo naujoji SAI serija skiriasi nuo senosios SI serijos standartinio oro baliono?
Naujieji SAI cilindrai turi išorinius griovelius jutikliams montuoti, todėl jutiklio montavimas yra greitas ir patogus.
Kokio tipo cilindras yra SI?
SI yra standartinis oro cilindras.
