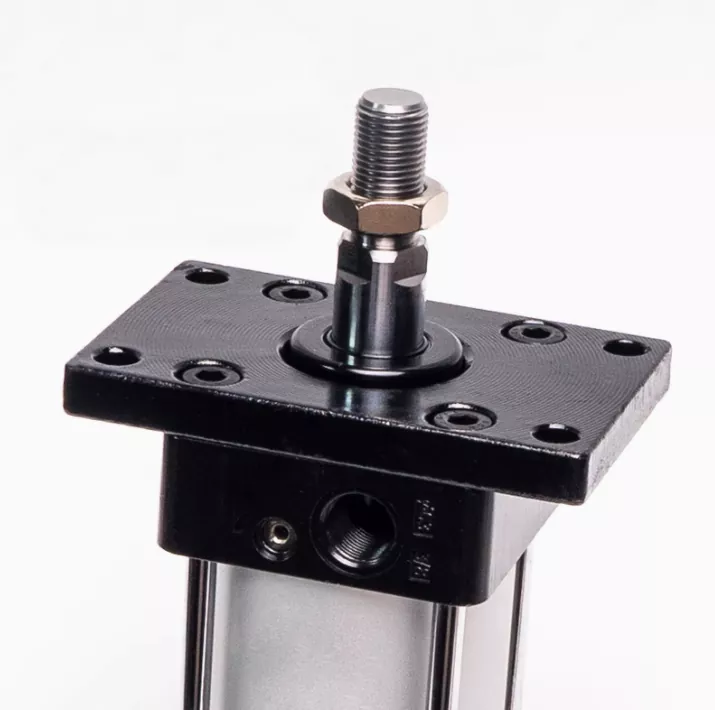

FA flanšo laikiklis yra priekinis tvirtinimo laikiklis, naudojamas SC serijos standartiniams pneumatiniams cilindrams. FIX cilindro korpusas taip, kad apkrovos judėjimas ir stūmoklio judėjimo kryptis būtų ta pačia ašimi arba lygiagrečiai.

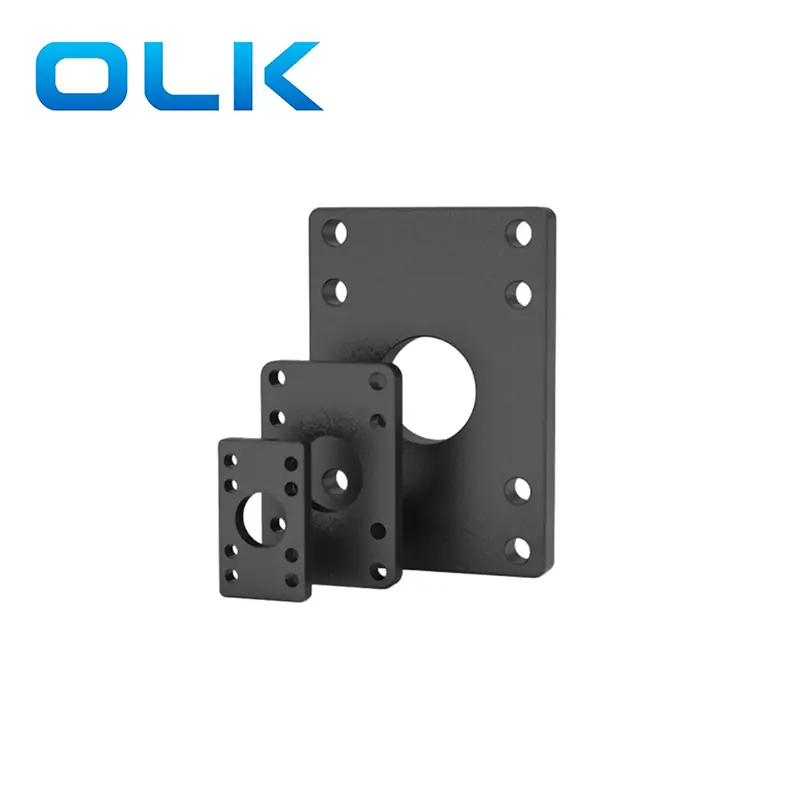

FA flanšo laikiklis yra juodas stačiakampis butas su montavimo skylėmis, leidžiančiomis saugiai pritvirtinti SC serijos pneumatinį cilindrą, kad būtų galima pritvirtinti mašiną ir paviršių iš nelipimo. Tai atitinka ISO 15552 arba ISO 6431 cilindrų tvirtinimo standartus.
Taikymas: Dėl FA-front flanšo cilindro laikiklio tinkamumo įrangai montuoti su laikikliais ar robotinėmis rankomis priekiniame gale ir paprastai toje pačioje plokštumoje kaip ir automatinių mašinų montavimo skylės. Taigi yra keletas tipiškų taikymo scenarijų taip
Pakavimo mašinos: fiksuotos padėties linijiniai judesiai su tikslia insulto valdymu.
Automatizavimo įranga: stabilus cilindrų tvirtinimas vertikalioje ar horizontalioje padėtyje.
Medžiagos tvarkymas: naudojamas armatūrose, kur cilindras turi būti saugiai varžtas.
Apdirbimo stotys: norint paspausti, stumti ar prispausti veiksmus, kuriems reikia nulio šoninio judėjimo.
Bandymo platformos ir valdymo blokai: kur tvirtas cilindro padėtis yra būtina pakartojamumui.
|
Sc |
63 |
X |
50 |
- |
S |
- |
Fa |
|
SC serijos standartinis pneumacit cilindras |
Kiaurymės dydis |
|
insultas |
|
S ： Magnetinis |
|
FA: Cilindro galvutė su FAP FLANGE MONT |
|
|
|
|
|
|
Tuščias: ne |
|
|
|
Kodo / kiaurymės skersmuo |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Ba |
28.3 |
32.3 |
38.3 |
38.3 |
47.3 |
47.3 |
60.3 |
65.3 |
75.3 |
|
Bb |
10 |
10 |
10 |
12 |
16 |
16 |
20 |
20 |
25 |
|
Bc |
47 |
52 |
65 |
76 |
95 |
115 |
140 |
180 |
220 |
|
Bd |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
135 |
|
Būti |
72 |
84 |
104 |
116 |
143 |
162 |
224 |
280 |
320 |
|
Bf |
58 |
70 |
86 |
98 |
119 |
138 |
180 |
230 |
270 |
|
BH |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
8 |
8 |
12 |
|
AJ |
10.5 |
10.5 |
10.5 |
13.5 |
16.6 |
16.6 |
19 |
25 |
25 |
|
Ir |
6.5 |
6.5 |
6.5 |
8.5 |
10.5 |
10.5 |
13 |
17 |
17 |
|
Bp |
7 |
7 |
9 |
9 |
11 |
11 |
16 |
18 |
22 |
|
T |
33 |
37 |
47 |
56 |
70 |
84 |
110 |
140 |
175 |
Ar FA priekinio flanšo cilindro laikiklį galima suderinti su kitais cilindrais, kuriuos reikia naudoti?
Įvairių cilindrų montavimo skylės turi skirtingas pozicijas ir turėtų būti naudojamos FA flanšo plokštės. Ši FA serijos flanšo plokštė gali būti naudojama tik naudojant SC serijos standartinius cilindrus.
Skirtingi su OLK FA flanšo laikikliu ir FB galiniu flanšu？
FA priekinis flanšas: Priekinį cilindro galą prijunkite prie įrangos, o stūmoklio strypas nukreiptas į išorę montavimo metu. Dažniausiai naudojami įrangos priekyje ir apkrovos scenarijuose.
FB galinė flanšas: prijunkite cilindro galinį galą prie įrangos ir paslėpkite cilindro korpusą už laikiklio. Tinka situacijoms, kai reikia fiksuoti cilindro korpusą ir išlaikyti jo padėtį.
