OLK pneumatinė SC serijos pneumatinis cilindrų montavimo priedas-LB pėdų laikiklis Priimantis L formos dizainą, vienas cilindras naudoja dvi fiksuotas dalis. Geležinės cinko dengtos medžiagos sidabro spalva turi stilingesnį pojūtį.

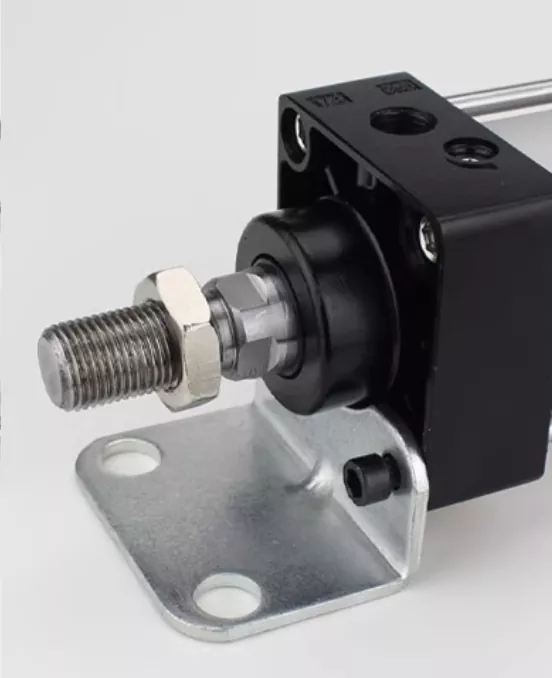

LB pėdų laikiklis Įdiekite žemiau abiejų cilindro galo. Prijungtas prie montavimo paviršiaus per apatinę varžto skylę. Prisijunkite prie didelio atraminio paviršiaus su žeme, jis yra stabilesnis ir atsparus žemės drebėjimui, palyginti su kitais priedais, ir turi stiprią apkrovos galią, todėl jis tinka fiksuotam didelių gręžinių cilindrų montavimui statiniuose situacijose.
Tais atvejais, kai reikalingas didelis konstrukcinis stabilumas, pavyzdžiui, automatinės gamybos linijos, robotų rankos fiksuotos platformos, štampavimo įtaisai ir kt.
LB pėdų laikiklį reikia atkreipti dėmesį, kad kiekvienam pneumatiniam cilindrui reikalingas 2 vnt., Taigi, pateikiant užsakymą, svarbu atkreipti dėmesį.
|

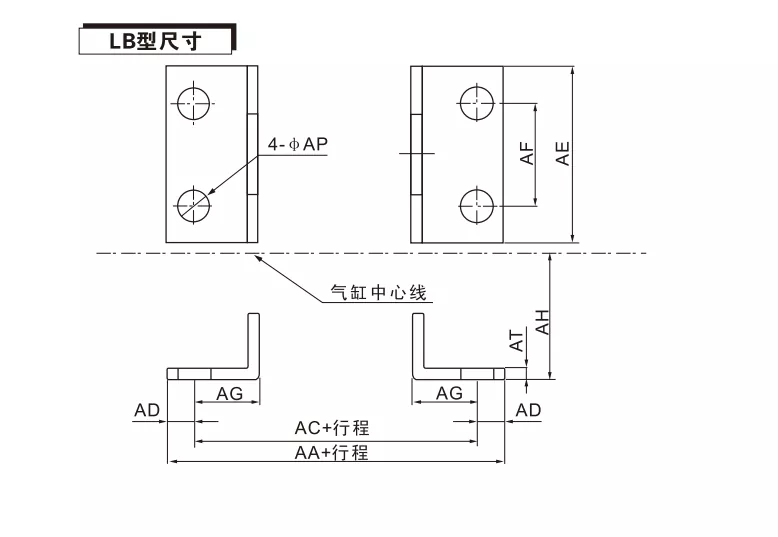

Kodo / kiaurymės skersmuo |
32 |
40 |
50 |
63 |
80 |
100 |
125 |
160 |
200 |
|
Aa |
153 |
169 |
173 |
184 |
199 |
209 |
290 |
340 |
380 |
|
AC |
134 |
140 |
149 |
158 |
167 |
173 |
250 |
300 |
320 |
|
AD |
9.5 |
14.5 |
12 |
13 |
16 |
18 |
20 |
20 |
30 |
|
Ae |
50 |
57 |
68 |
80 |
97 |
112 |
140 |
180 |
220 |
|
Iš |
33 |
36 |
47 |
56 |
70 |
84 |
90 |
115 |
175 |
|
Ag |
20.5 |
23.5 |
28 |
31 |
30 |
30 |
45 |
60 |
70 |
|
Ah |
28 |
30 |
36.5 |
41 |
49 |
57 |
90 |
115 |
135 |
|
Ap |
9 |
12 |
12 |
12 |
14 |
14 |
16 |
18 |
22 |
|
At |
3 |
3 |
3 |
3 |
4 |
4 |
8 |
8 |
9 |
Kiek yra LB tvirtinimo pėdos tipų?
Skirtingos cilindrų serijos turi LB laikiklius.
tt: ACQ-LB; SDB-LB; Mal-LB; CDM2B-LB; SDA-LB; RMS-LB; SC-LB

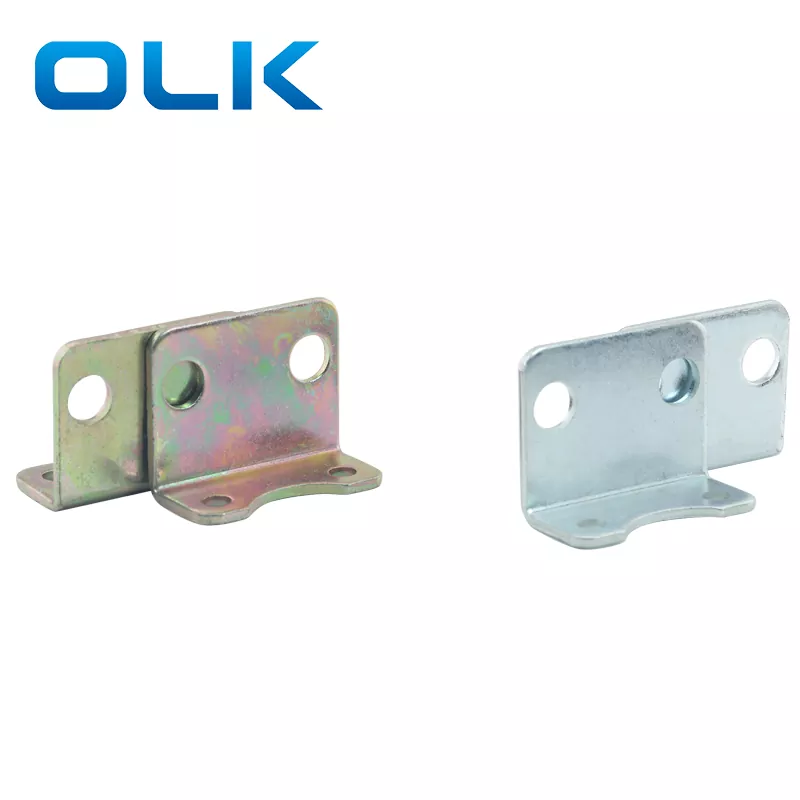

Kokia SC-LB pėdų laikiklio medžiaga?
LB medžiaga yra geležies, viena yra sidabrine padengta, o kita - daugiaspalvę padengtą. Klientui reikia to, kas galėtų susisiekti su OLK pardavimo komanda, kad konsultuosis.
