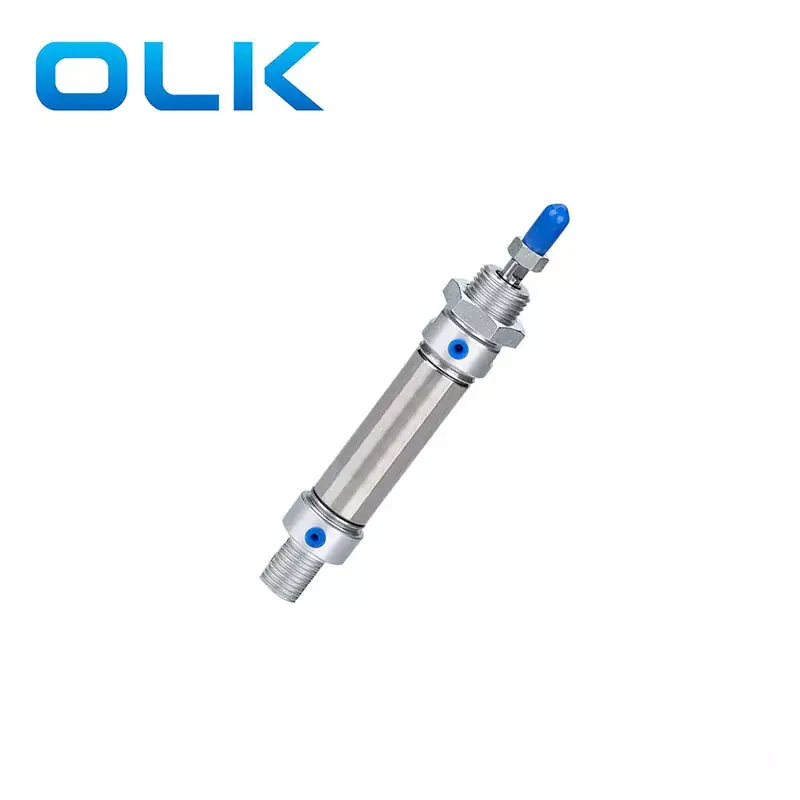

Ouleikai (OLK) MA nerūdijančio plieno mini cilindras pasižymi itin kompaktišku ir lengvu dizainu, todėl jis tinkamas naudoti, kai erdvė yra labai ribota. Jis siūlo greitą reakcijos laiką, leidžiantį valdyti aukšto dažnio judesius. Nepaisant mažo dydžio, MA mini cilindras vis tiek užtikrina aukštą padėties nustatymo tikslumą, todėl jis tinka scenarijams, kuriems taikomi griežti padėties nustatymo reikalavimai.
· Priekinis ir galinis dangčiai yra kniedyti prie nerūdijančio plieno cilindro korpuso su riedėjimo paketo konstrukcija, užtikrinančiu patikimą sujungimą. Cilindro korpusas pagamintas iš didelio tikslumo nerūdijančio plieno vamzdžių, užtikrinančių didelį stiprumą ir atsparumą korozijai.
MA serijos nerūdijančio plieno mini cilindrų OLK prekės ženklas yra su įmontuotais magnetais ir yra gerai įsitvirtinęs rinkoje.
OULEIKAI MA serijos mini cilindras Gaminio charakteristikos
· Stūmoklio sandariklis turi specialią dvipusę sandarinimo struktūrą, kompaktiško dydžio ir alyvos laikymo funkciją.
·Priekiniai ir galiniai dangteliai turi fiksuotas smūgines trinkeles, kad sumažintų cilindro apvertimo poveikį.
·Priekiniai ir galiniai dangteliai turi fiksuotas smūgines trinkeles, kad sumažintų cilindro apvertimo poveikį.
· Priekinis ir galinis dangčiai yra kniedyti prie nerūdijančio plieno cilindro korpuso su riedėjimo paketo konstrukcija, užtikrinančiu patikimą sujungimą. Cilindro korpusas pagamintas iš didelio tikslumo nerūdijančio plieno vamzdžių, užtikrinančių didelį stiprumą ir atsparumą korozijai.
· Klientui galimos įvairios cilindrų specifikacijos ir cilindrų tvirtinimo priedai.
· Visi šios serijos cilindrai yra su magnetais.
MA nerūdijančio plieno mini cilindro simbolis:
| MA | 20 | X | 50 | _ | S | _ | CM | ||
| Modelis: | Skylės dydis | Stoke | Magentas | Galinis viršelis | Montavimas | Siūlo tipas | |||
| MA: mini cilindras (dvigubo veikimo) | S: su magnetu | CA: Pivot tipas | Tuščia: | Tuščia: PT | |||||
| MAC: mini cilindras (dvigubo veikimo su pagalve) | CM: apvalaus galo tipas | FA | T: NPT | ||||||
| MSA: mini cilindras (vienas spaudimas) | U: plokščio galo tipas | SDB | G:G | ||||||
| MTA: mini cilindras (vieno veikimo traukimas) | LB | ||||||||
| MAJ | 20 | X | 50 | _ | 20 | S | _ | ||
| Modelis: | Skylės dydis | Stoke | Reguliuojamas smūgis | Magentas | Montavimas | Siūlo tipas | |||
| MAD: mini cilindras (dvigubas strypas) | 10:10 mm | S: su magnetu | Tuščia: | Tuščia: PT | |||||
| MACD: mini cilindras (dvigubas strypas su pagalvėle) | 20:20 mm | FA | T: NPT | ||||||
| MAJ: mini cilindras (reguliuojamas eiga) | 30:30 mm | LB | G:G | ||||||
| MACJ: mini cilindras (reguliuojamas eiga su pagalve) | 40:40 mm | ||||||||
| 50:50 mm | |||||||||
| 75:75 mm | |||||||||
| 100:100 mm | |||||||||
| MA | 20 | X | 50 | _ | S | _ | U | ||
| Modelis: | Skylės dydis | Stoke | Magentas | Priekinis dangtelis | Siūlo tipas | ||||
| MAR: mini cilindras (dvigubo veikimo su pagalve) | S: su magnetu | F: Fiksuotas tipas priekyje | Tuščia: PT | ||||||
| U: Viršutinis fiksuotas tipas | T: NPT | ||||||||
| G:G | |||||||||
|
Angos dydis (mm) |
16 |
20 |
25 |
32 |
40 |
50 |
63 |
|||
|
Vaidybos režimas |
Dviguba vaidyba |
|||||||||
|
Vieno vaidmens |
||||||||||
|
Darbo terpė |
Išvalytas oras |
|||||||||
|
Suurem |
Dvigubo veikimo: 0,1–1,0 MPa (15–145 Psi) |
|||||||||
|
Vieno veikimo: 0,2–1,0 MPa (28–145 Psi) |
||||||||||
|
Slėgio įrodymas |
1,5 MPa (215 Psi) |
|||||||||
|
Darbinės temperatūros diapazonas |
-20-70 ℃ |
|||||||||
|
Darbinio greičio diapazonas |
Dvigubo veikimo: 30–800 mm/s Vieno veikimo: 50–800 mm/s |
|||||||||
|
Buferio režimas |
MAC.MACD,MACJ serija: reguliuojama pagalvėlė / Kitos serijos: susidūrimo pagalvėlė |
|||||||||
|
Uosto dydis |
M5X0.8 |
PT1/8 |
PT1/4 |
|||||||
MA ir MI mini cilindrų palyginimas:
|
Modelis |
MA nerūdijančio plieno mini cilindras
|

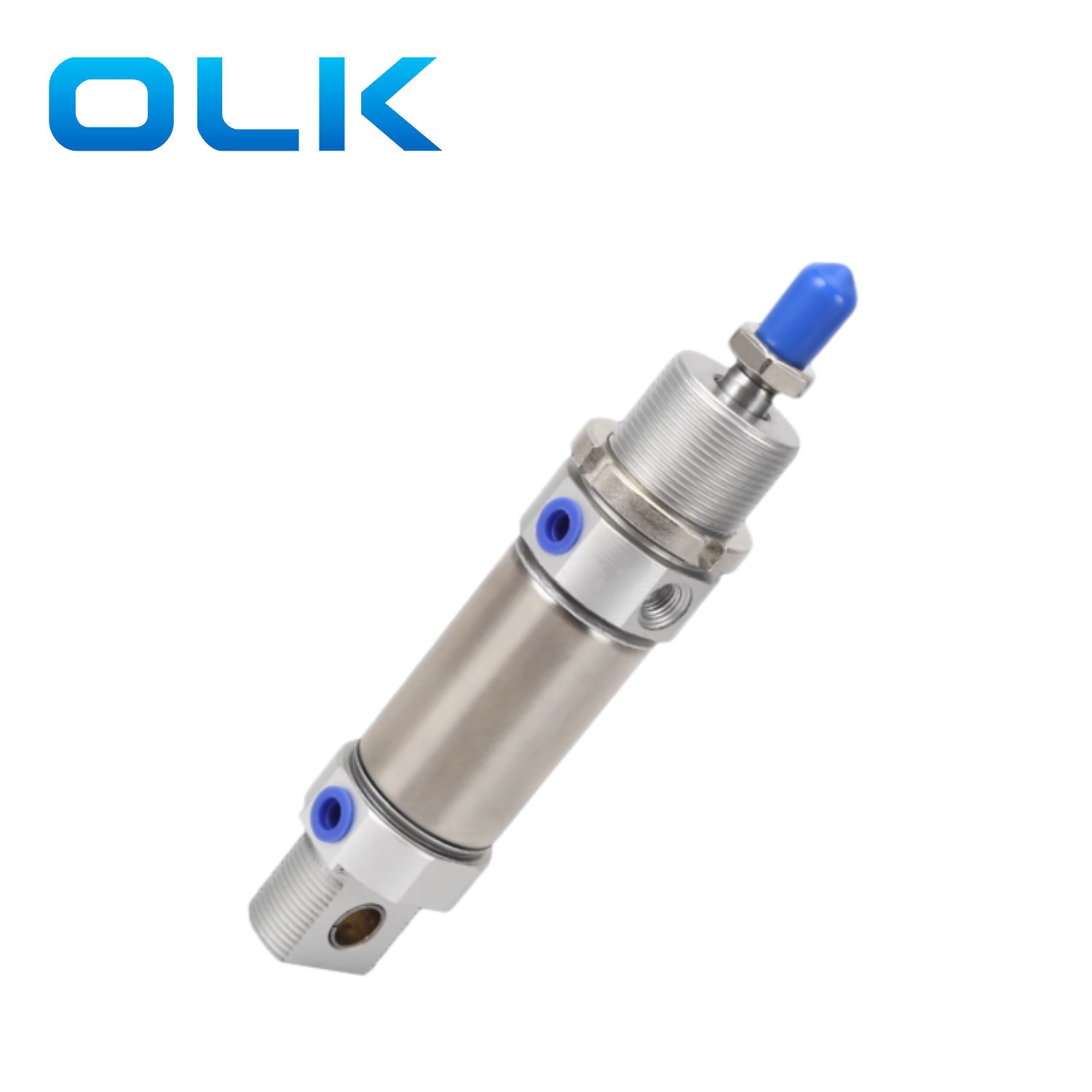

MI nerūdijančio plieno mini cilindras
|
| Smūgio diapazonas | 16-32 mm | 8-25 mm |
| Struktūra | Kompaktiškas | Standartinis |
| Standartinis | ARTAC standartas | ISO6432 |
| Magnetas | su magnetu, suderinamas su magnetiniais jutikliais | be magneto |

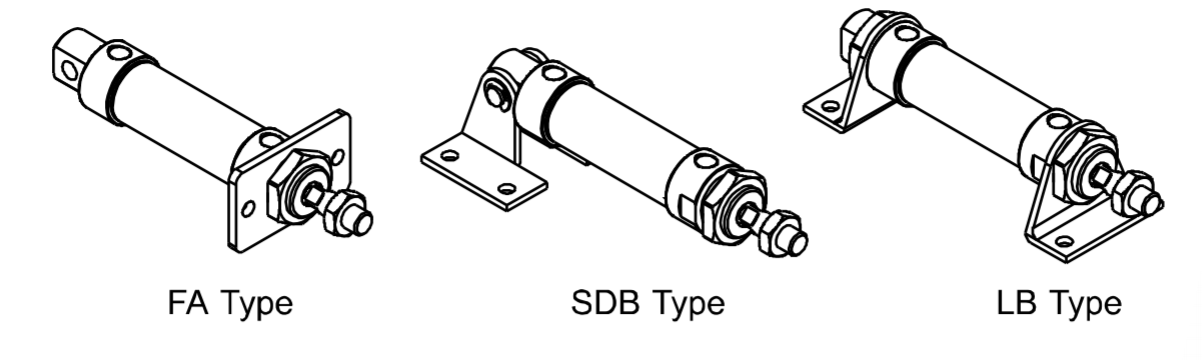

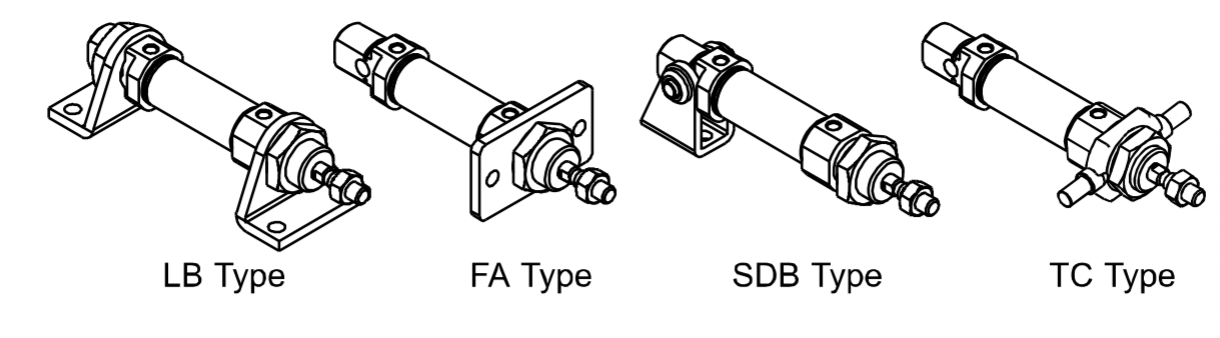

| Papildomi montavimo priedai |
FA, SDB, LB
|
U: lameda otsaga tüüp
|

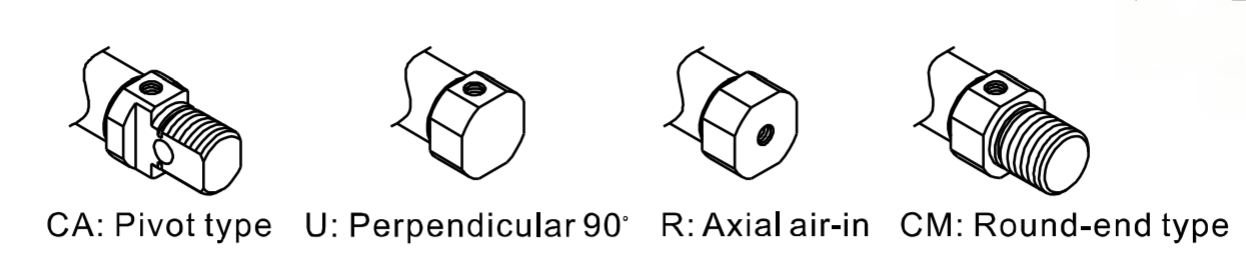

| Pasirenkami galiniai dangčiai |
CA, U, CM
|
CA, U, R, CM
|
