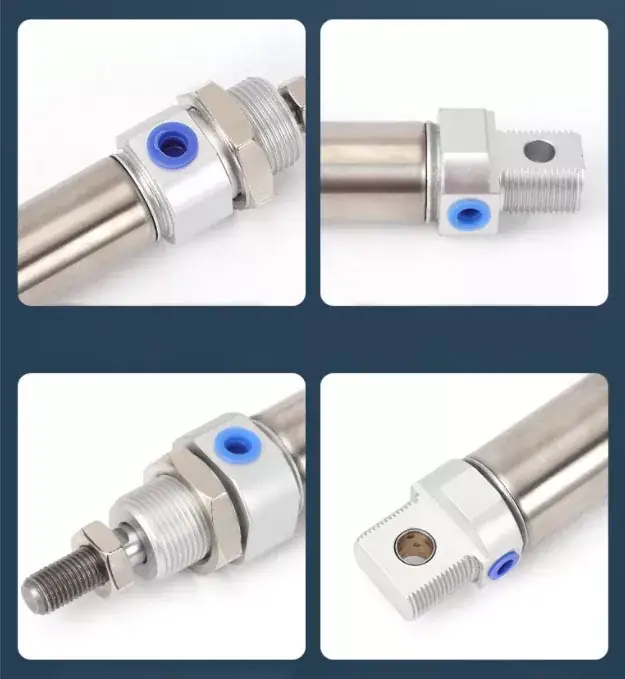

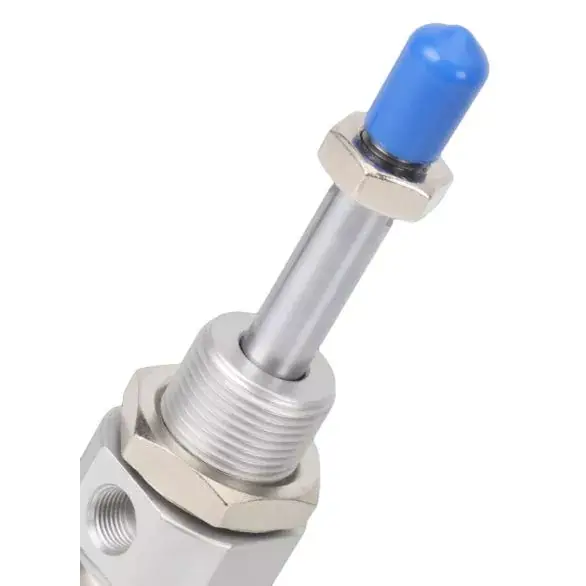

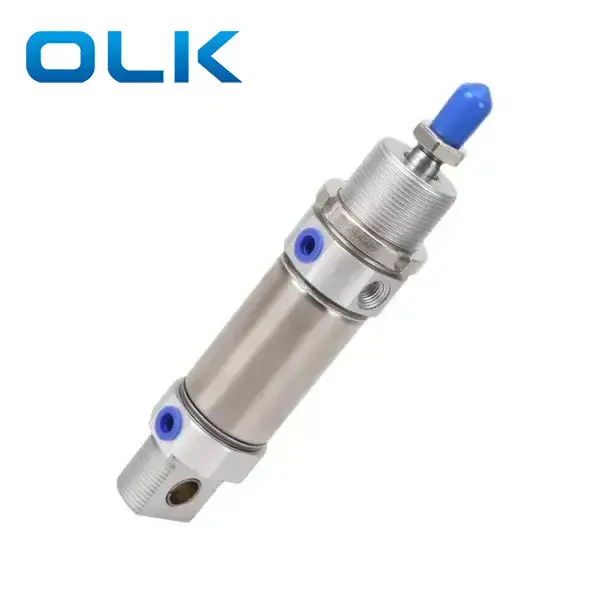

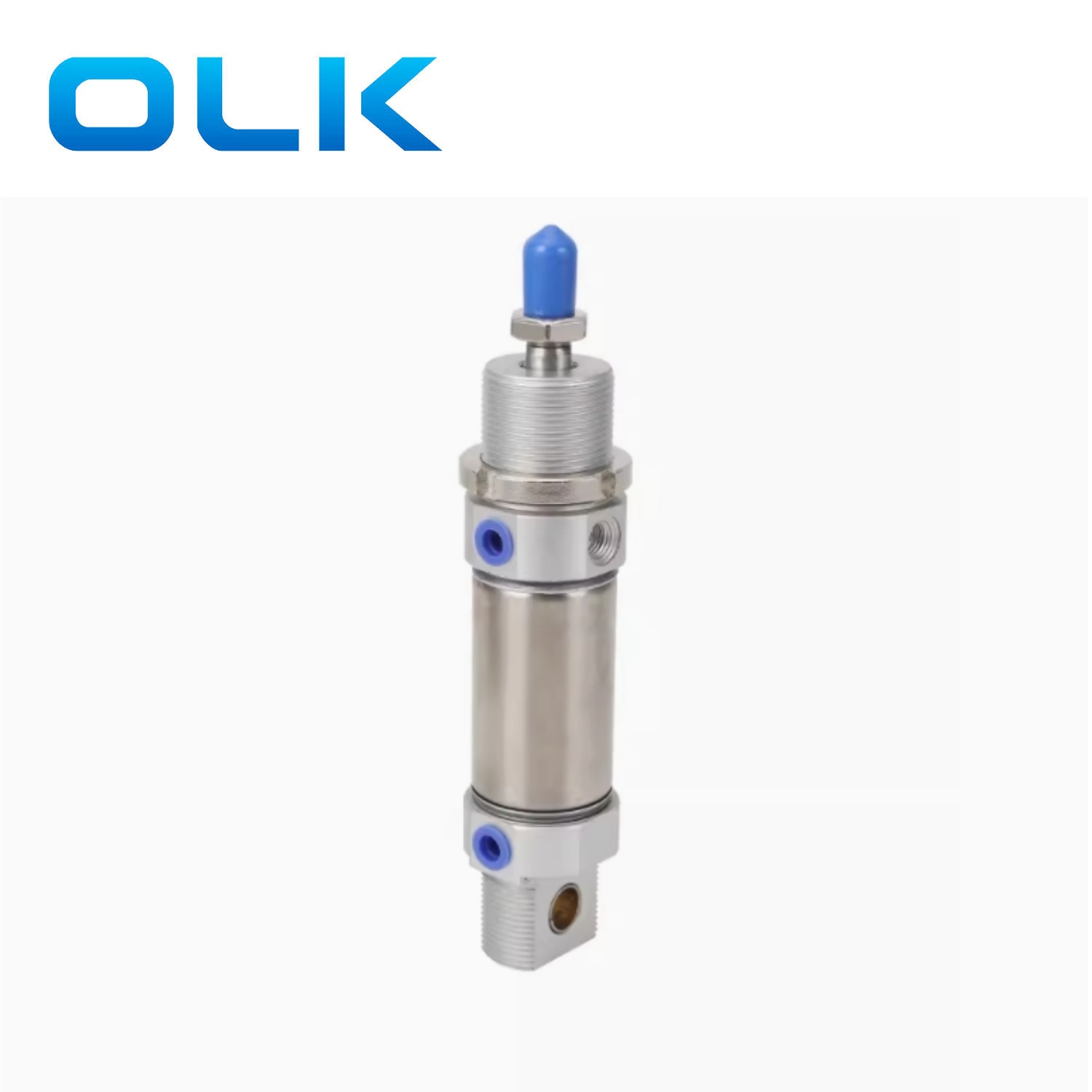

Ouleikai (OLK) MI serijos mini cilindrai yra pagaminti iš nerūdijančio plieno, užtikrinančio aukštą stiprumą ir atsparumą korozijai, tinkami įvairioms atšiaurioms aplinkoms. Jie yra dvigubo veikimo, vieno veikimo stūmimo ir vieno veikimo traukimo tipai.
MI nerūdijančio plieno mini cilindrų angos dydžiai yra φ8, φ10, φ12, φ16, φ20, φ25, φ32 ir φ40. Darbo terpė yra oras, kurio darbinė temperatūra yra nuo -20 iki 70°C. Kompaktiški, jie idealiai tinka naudoti ribotoje erdvėje, palengvina montavimą ir priežiūrą, padidina gamybos efektyvumą ir sumažina prastovos laiką.
1. ISO 6432 standarto atitiktis: užtikrina suderinamumą ir standartizavimą.
kelių veiksmų / vieno veiksmo išspaudimas / vieno veiksmo įvado tipai

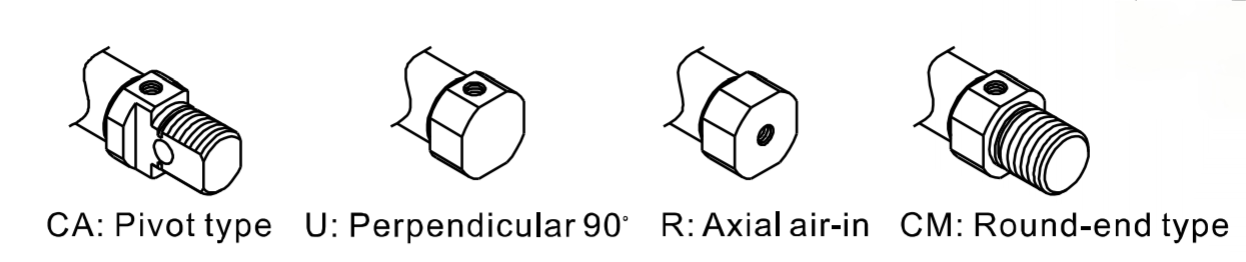

3. Įvairios galinio dangčio parinktys: palengvina cilindro montavimą.
4. Patikimas sujungimas: priekinis ir galinis dangčiai yra suspausti ir suvynioti kartu su nerūdijančio plieno korpusu, kad būtų užtikrintas patikimas sujungimas.
5. Atsparumas korozijai: Nerūdijančio plieno stūmoklio strypas ir cilindro korpusas leidžia cilindrui veikti vidutiniškai korozinėje aplinkoje.
MI nerūdijančio plieno mini cilindro (MA MAD MAJ serijos) simbolis:
| MI | 10 | X | 40 | _ | S | _ | CA | |
| Modelis: | Skylės dydis | Stoke | S: su magnetu | Galinis viršelis/Kostiumo skylės dydis | Montavimas | |||
| MI: mini cilindras (dvigubo veikimo) | CA:8/10/12/16/20/25 | Tuščia: | ||||||
| MI serijos mini cilindrų standartinės specifikacijos | U:8/10/12/16/20/25/32/40 | FA | ||||||
| MSI: mini cilindras (vieno veikimo stūmimas) | R:16/20/25/32/40 | LB | ||||||
| MTI: mini cilindras (vieno veikimo traukimas) | CM: 16/20/25/32/40 | SDB | ||||||
| TC | ||||||||
| AŠ | 10 | X | 40 | _ | 30 | _ | S | |
| Modelis: | Skylės dydis | Stoke | Reguliuojamas smūgis | S: su magnetu | Montavimas | |||
| MID: mini cilindras (dvigubas strypas) | 10:10 mm | Tuščia: | ||||||
| ME: mini cilindras (reguliuokite degiklį) | 20:20 mm | FA | ||||||
| MSI: minisilinder (ühe toimega vajutusega) | 30:30 mm | LB | ||||||
| MICJ: mini cilindras (reguliuojamas eiga su pagalve) | 40:40 mm | TC | ||||||
| 50:50 mm | ||||||||
| 75:75 mm | ||||||||
| 100:100 mm | ||||||||
|
Angos dydis (mm) |
8 |
10 |
12 |
16 |
20 |
25 |
32 |
40 |
|
Vaidybos režimas |
kelių veiksmų / vieno veiksmo išspaudimas / vieno veiksmo įvado tipai |
|||||||
|
Darbo terpė |
Išvalytas oras |
|||||||
|
Suurem |
Dviguba vaidyba |
0,1–1,0 MPa (14–145 Psi) |
||||||
|
Vieno vaidmens |
0,2–1,0 MPa (28–145 Psi) |
|||||||
|
Slėgio įrodymas |
1,5 MPa (215 Psi) |
|||||||
|
Darbinės temperatūros diapazonas |
-20-70 ℃ |
|||||||
|
Naudokite greičio diapazoną |
Dvigubas veikimas: 30–800 Vieno veikimo: 50–800 |
|||||||
|
Buferio režimas |
MIC serija: Reguliuojamas buferis Kita: saugos padėklas |
|||||||
|
Uosto dydis |
M5X0.8 |
PT1/8 |
PT1/4 |
|||||
MA ir MI mini cilindrų palyginimas:
| Modelis |

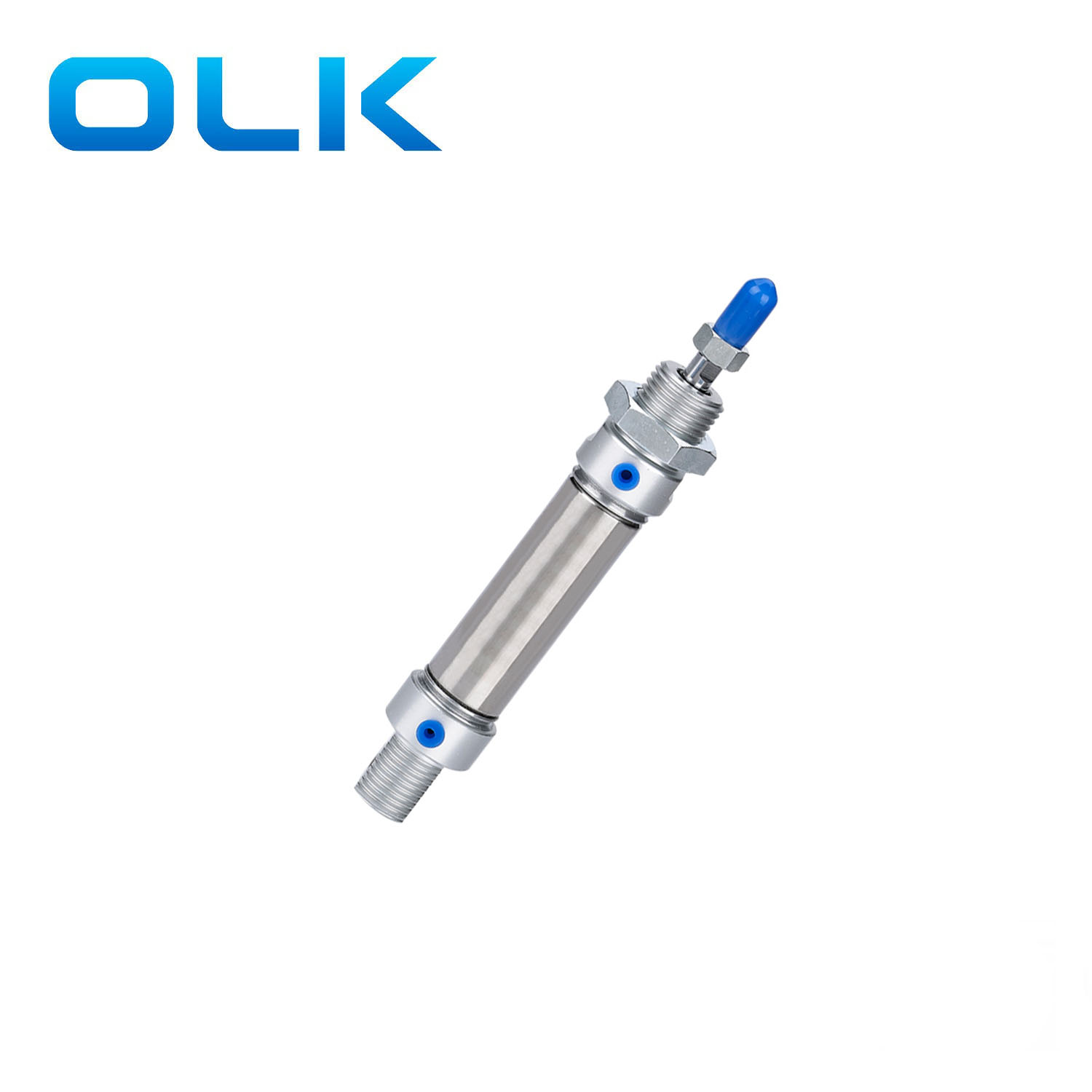

MA nerūdijančio plieno mini cilindras
|
MI nerūdijančio plieno mini cilindras
|
| Smūgio diapazonas |
16-32 mm |
8-25 mm |
| Struktūra |
Kompaktiškas |
Standartinis |
| Standartinis |
ARTAC standartas |
ISO6432 |
| Magnetas | su magnetu, suderinamas su magnetiniais jutikliais |
be magneto |

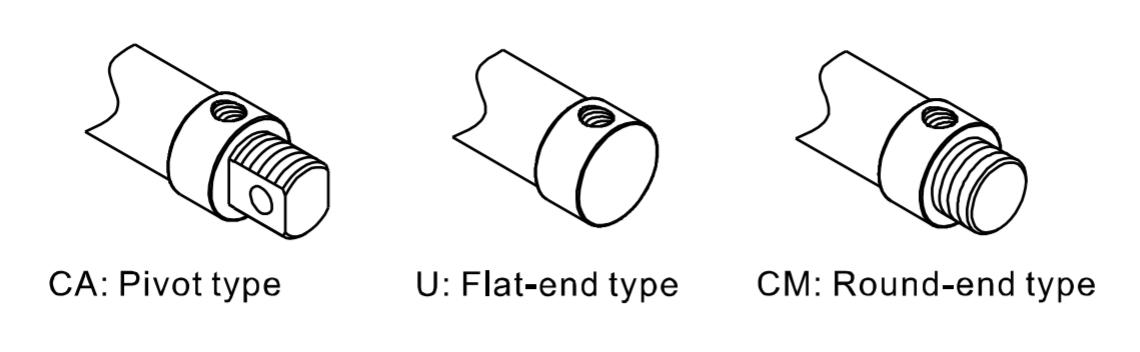

| Pasirenkami galiniai dangčiai |
CA,U,CM
|
CA, U, R, CM
|
|

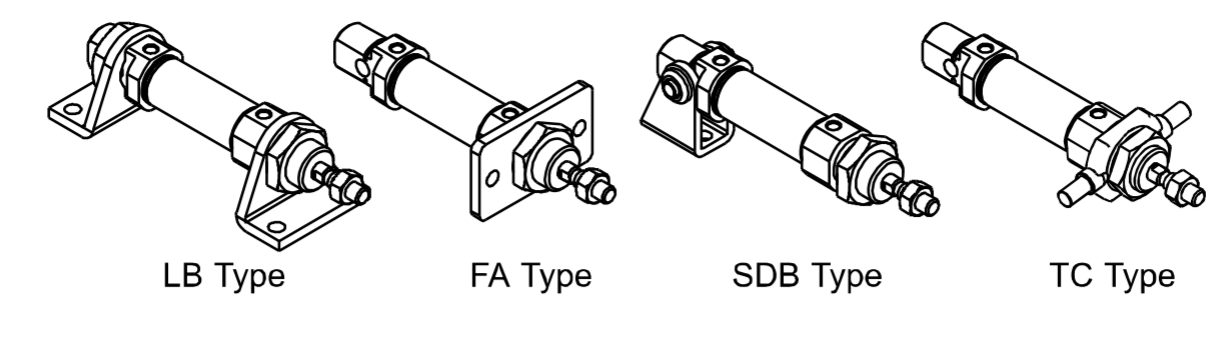

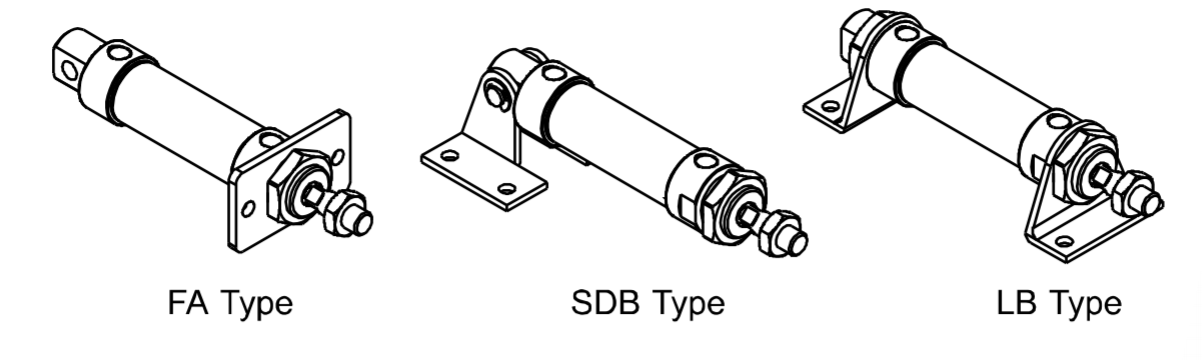

Papildomi montavimo priedai |
|
LB,FA,SDB,TC
|
