Siųstuvai Pneumatinė-elektrinė relė

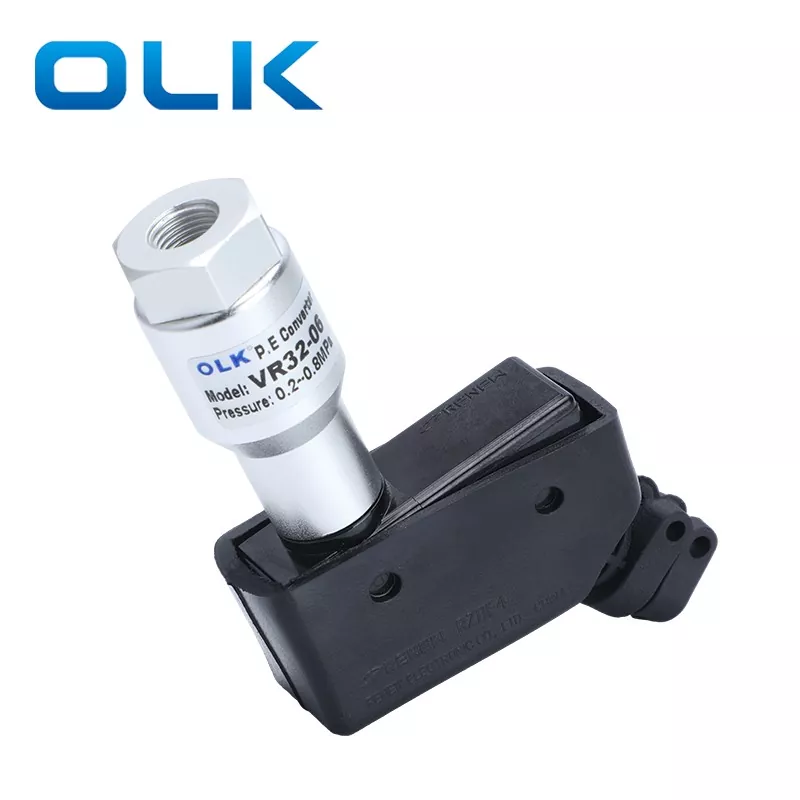

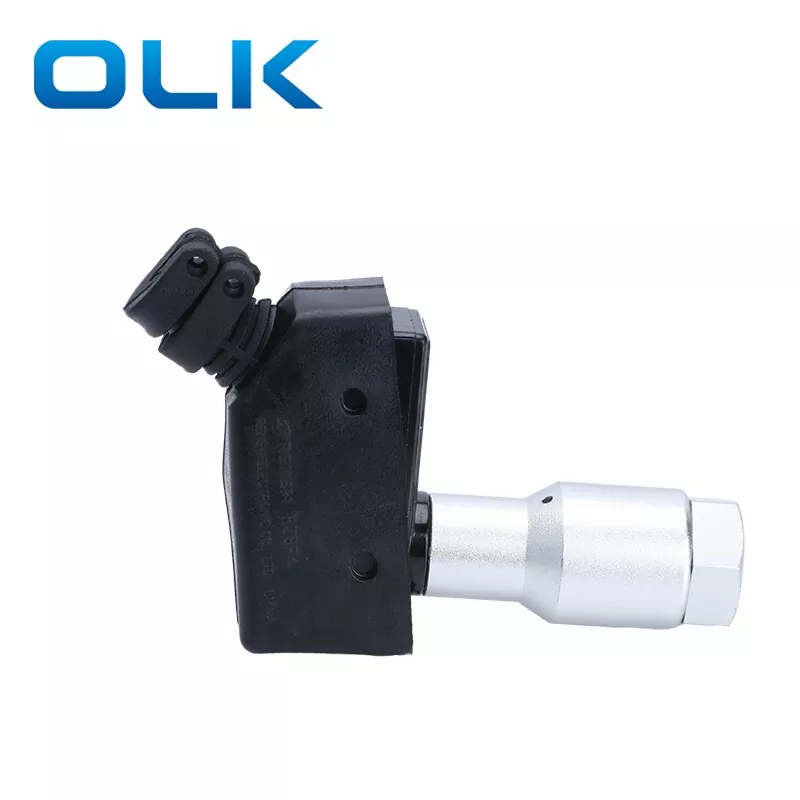

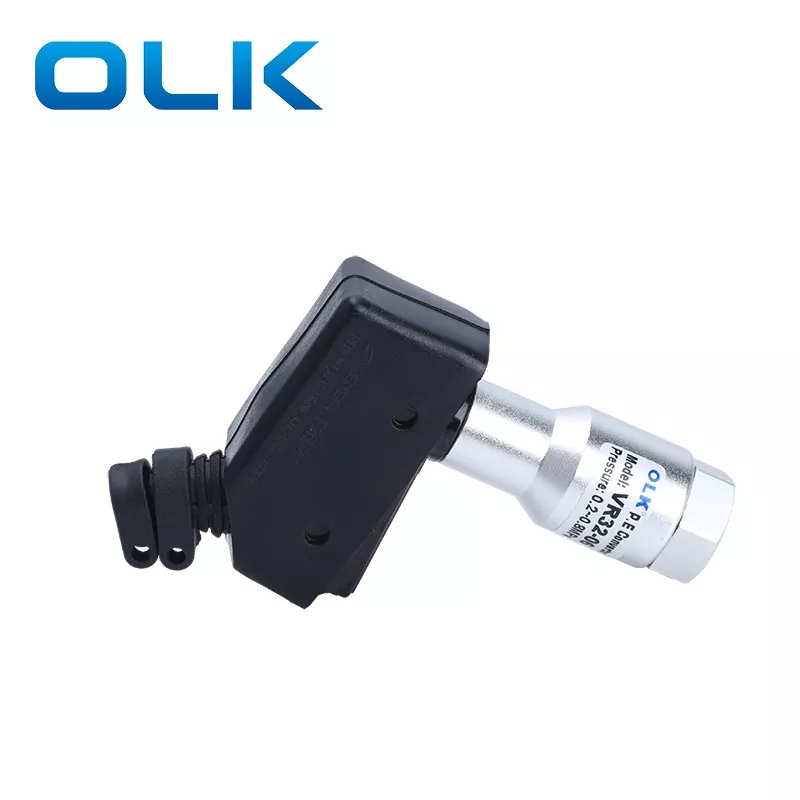

OLK siųstuvų pneumatinė-elektrinė relė  SMC TYPE VR3200 Series yra slėgio jungiklis, kuris pneumatinius signalus paverčia elektriniais signalais. Jį sudaro penkios pagrindinės dalys: mikro jungiklis, spyruoklė, stūmoklis, korpusas ir dangtis. Darbinis slėgis yra 0,1–1,0 MPa VR3200 Pneumatinės-elektrinės tikslios srieginės sąsajos nėra lengvai nuimamos. Abiejuose galuose yra dulkių kamščiai, o naudojant specialų apsauginį dangtelį jie tampa patvaresni ir pailgėja tarnavimo laikas.

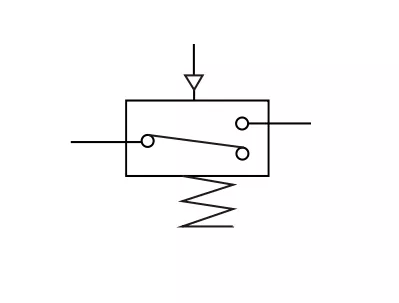

Simbolis:

Slėgio jungiklių pritaikymas:

1. Cilindro slėgio aptikimas: pneumatinis slėgio jungiklis nustato slėgį cilindruose.

2. Vakuuminis patvirtinimas ant roboto ginklų: šalia automatinio konvejerio roboto rankos siurbimo taurės jungiklis patvirtina siurbimą.

3. Dujų nuotėkio aptikimas: naudodamas žemo slėgio jutiklį, jungiklis aptinka nedidelius dujų pokyčius, kad išmatuotų nuotėkį.

4. Tiekimo slėgio valdymas: Prijungus slėgio jungiklį prie reguliatoriaus pneumatinėje sistemoje, tiekimo slėgį galima nustatyti pagal rodomą slėgio vertę. Veikimo metu rodoma vertė rodo, ar tiekimo slėgis yra nenormalus. Pavyzdžiui, plovimo gamybos linijoje keli skysčio slėgio jungikliai stebi vandens, alyvos ir tt tiekimą. Hidrauliniuose cilindruose slėgio jungikliai patvirtina plaktuko jėgą.

5. Padėties aptikimas: skaitmeninis slėgio jungiklis nustato purkštuko priešslėgį, kad patvirtintų ruošinių padėtį.

6. Oro srauto valdymas

7. Filtro užsikimšimo stebėjimas: slėgio skirtumo jutiklis matuoja slėgio skirtumą abiejose filtro pusėse. Didesnis skirtumas rodo didesnį užsikimšimą. Atsižvelgiant į užsikimšimo būseną, filtrą galima išvalyti arba pakeisti.

8. Skysčio lygio aptikimas: slėgio skirtumo jutiklis aptinka skysčio lygį sandarindamas apatinę oro angą. Keičiantis skysčio lygiui, keičiasi grynasis slėgis prijungtame vertikaliame vamzdyje, todėl galima nustatyti lygį.

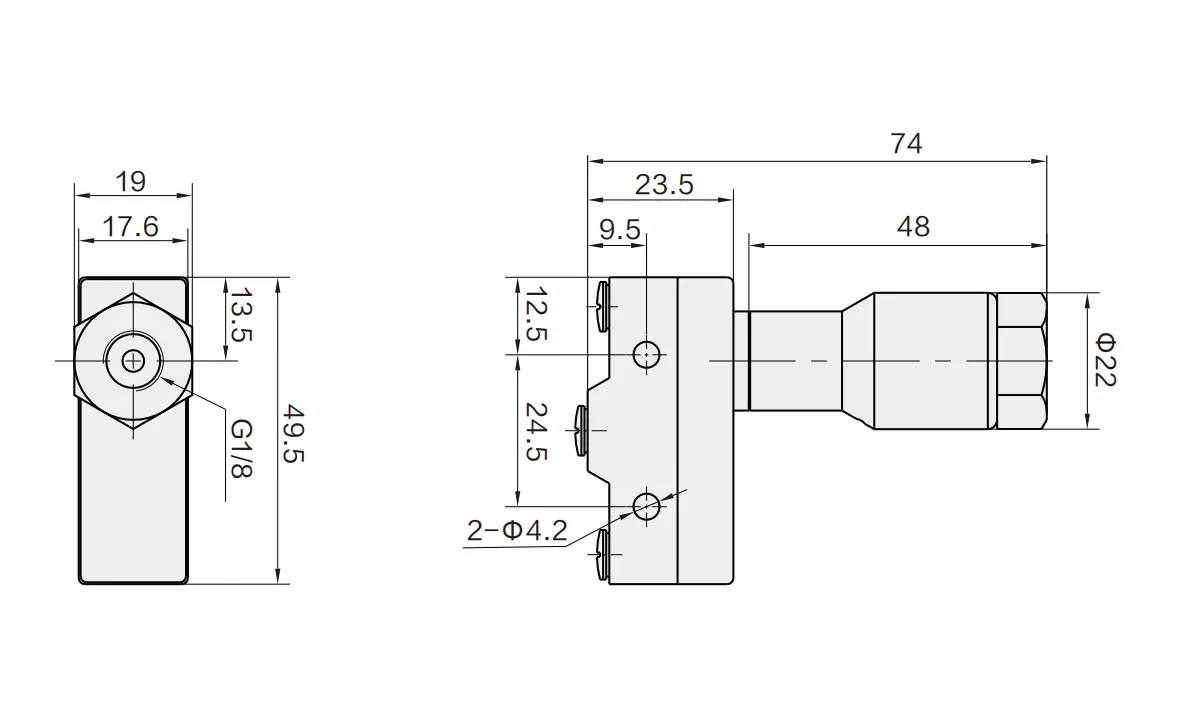

SMC tipo VR320 serijos siųstuvai: Pneumatinė-elektrinė relė Bendrieji parametrai

DUKskirtas VR32 elektropneumatiniam keitikliui:

1. Ar jūsų VR32 elektropneumatinė relė gali tiesiogiai pakeisti SMC VR3200 arba VR3201?

Taip. OLK VR32 serija yra visiškai suderinama su SMC VR3200/3201 serija pagal montavimo matmenis, prievado dydį (1/8") ir elektrines charakteristikas. Tai yra 100% pakeičiamas pakeitimas konkurencingesne kaina. Ekonomiškai efektyvus VR3200 pakeitimas!

2. Kuo skiriasi VR32 keitiklis ir slėgio jungiklis?

VR32 yra mechaninė pneumatinė-elektrinė relė, skirta pneumatinį signalą paversti elektriniu kontaktiniu signalu. Jis yra paprastas ir patvarus, daugiausia naudojamas „Oro įjungimo/išjungimo“ būsenai arba eigos patvirtinimui aptikti. Kita vertus, slėgio jungikliai dažnai turi skaitmeninius ekranus ir tikslias reguliavimo skales, skirtas konkrečias slėgio vertes stebėti.

3. Kokie yra tipiški pneumatinių-elektrinių keitiklių VR32 taikymo scenarijai?

Cilindro padėties jutimo relė:

Cilindro eigos ribos aptikimas: kai cilindras pasiekia ribą, slėgis pakyla, o VR32 siunčia signalą į PLC, raginantį mašiną pereiti prie kito žingsnio.

Apsauginis blokavimas: mašina įsijungs tik tada, kai oro slėgis pasieks standartą ir grandinė bus prijungta.
