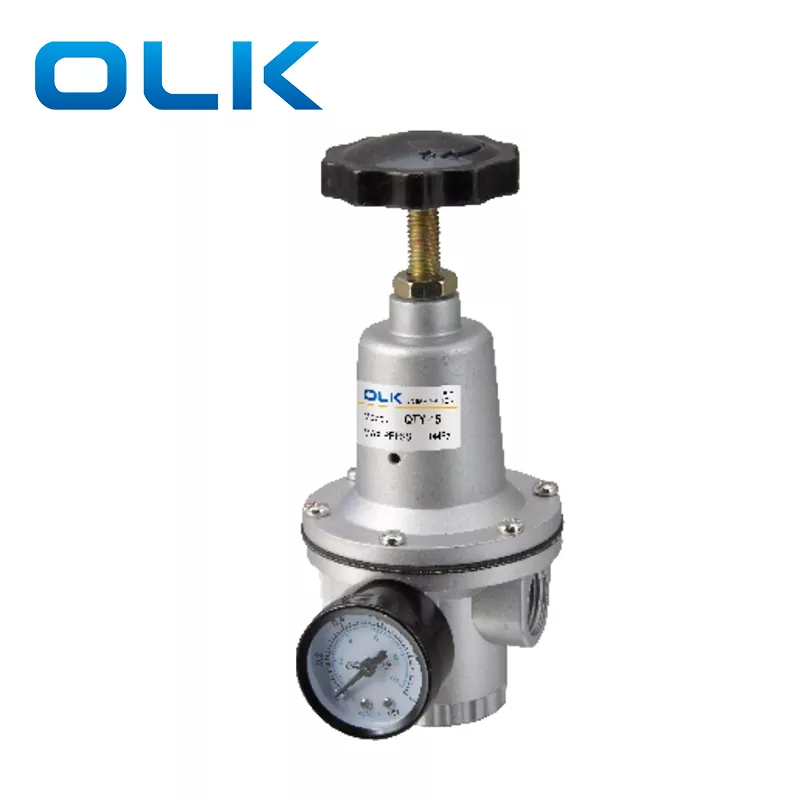

QTY slėgio reguliatorius valdo oro slėgį pneumatinėse sistemose. Tinka suslėgtam orui, siūlo septynių dydžių prievadų dydį. Reguliatorius turi įvesties ir išvesties oro srauto žymes – visada laikykitės jų, kad išvengtumėte nuotėkio. Lengvas reguliavimas užtikrina stabilų ir patikimą išėjimą.
QTY pneumatinio slėgio reguliatoriaus simbolis:
|
Užsakymo kodas |
||
|
KIEKIS |
- |
15 |
|
Modelis: |
|
Uosto dydis |
|
QTY slėgio mažinimo vožtuvas – veikimo žingsniai |
|
06:G1/8 |
|
|
|
08:G1/4 |
|
|
|
10:G3/8 |
|
|
|
15:G1/2 |
|
|
|
20:G3/4 |
|
|
|
25:G1 |
|
|
|
40:G1 1/2 |
|
Modelis |
QTY-6 |
QTY-8 |
15:G1/2 |
QTY-15 |
QTY-20 |
QTY-25 |
QTY-40 |
|
Temperatūros diapazonas |
5-6 ℃ |
||||||
|
Slėgio diapazonas |
1,0 MPa |
||||||
|
3 veiksmas: pasukite varžtą žemyn, kad užsifiksuotumėte. |
0,63 MPa |
||||||
|
Slėgio diapazonas |
0,05–0,63 MPa |
||||||

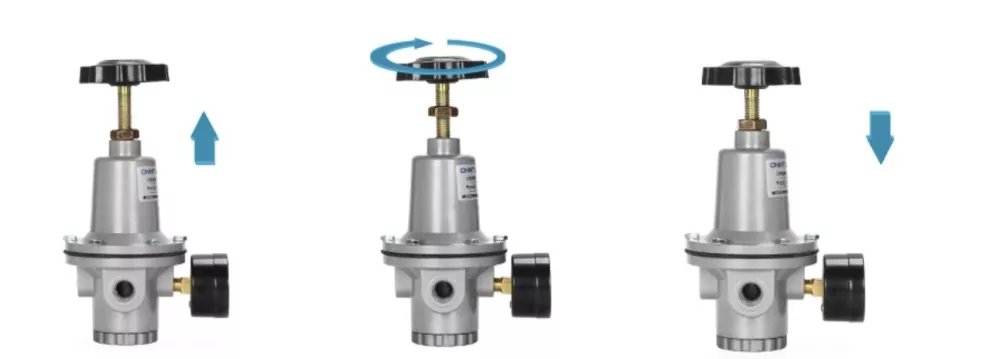

QTY slėgio mažinimo vožtuvas – veikimo žingsniai
1 veiksmas: pasukite varžtą aukštyn.
2 veiksmas: pasukite rankenėlę, kad sureguliuotumėte slėgį.
3 veiksmas: pasukite varžtą žemyn, kad užsifiksuotumėte.
Kuo skiriasi QTY ir QTYH reguliatorius?
QTY: Standartinis slėgio reguliatorius, tinkamas normaliam slėgio diapazonui (pramoniniam naudojimui nuo vidutinio iki žemo slėgio).
QTYH: Aukšto slėgio reguliatorius (High Pressure), galintis valdyti didesnį įėjimo slėgį, tinka aukšto slėgio oro šaltiniams arba specialioms pramonės reikmėms.
