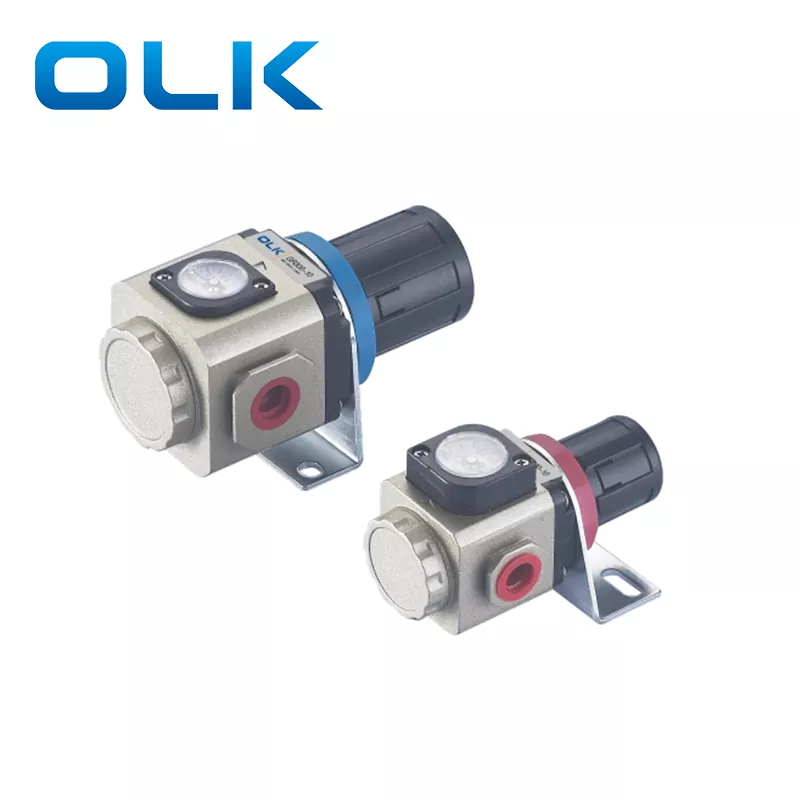

Airtac tipo GR slėgio reguliatorius

Airtac tipo GR slėgio reguliatorius užtikrina stabilų ir tikslų pneumatinių sistemų slėgio valdymą. OLK  GR pneumatinis reguliatorius su patvaria konstrukcija ir lengvai reguliuojamu, užtikrina patikimą automatikos įrangos, oro įrankių, kompresorių ir bendrų pramoninių įrenginių veikimą. Suderinamas su filtrais, tepalais ir FRL blokais.

Airtac tipo GR slėgio reguliatorius Produkto savybės:

·Įmontuotas kvadratinis manometras taupo montavimo vietą (išorinis apvalus matuoklis pasirenkamas).

· Užrakinimo konstrukcija apsaugo nuo atsitiktinio slėgio reguliavimo dėl išorinės jėgos.

·Subalansuota slėgio reguliavimo struktūra užtikrina stabilų slėgį, nedidelį svyravimą ir gerą našumą.

·Galima montuoti ant skydelio arba su pasirenkamu tvirtinimo kronšteinu.

· Be standartinio modelio, galimas ir žemo slėgio tipas (maksimalus reguliuojamas slėgis: 0,4 MPa)

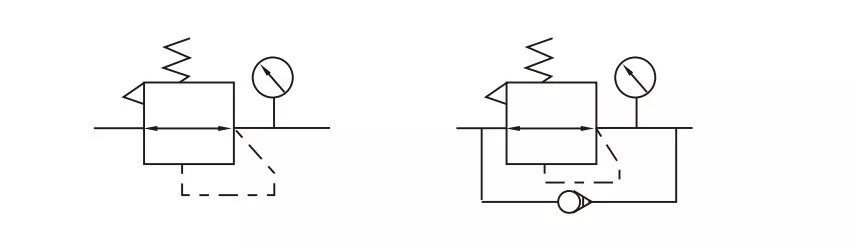

GR slėgio reguliatoriaus simbolis:

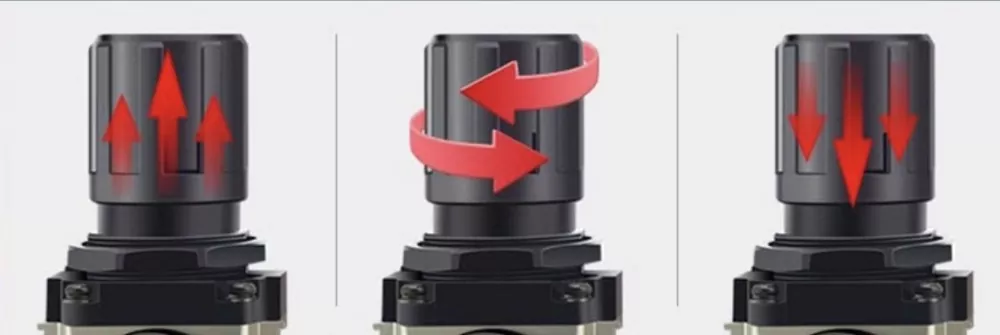

Kaip sureguliuoti Airtac tipo GR slėgio reguliatorių

Ant reguliavimo dangtelio yra slėgio skalė. Kai tiekiamas oras, patraukite rankenėlę aukštyn ir pasukite ją pagal laikrodžio rodyklę link „+“ ženklo, kad padidintumėte slėgį. Sureguliavę paspauskite rankenėlę žemyn, kad ją užfiksuotumėte.

1 veiksmas: laikykite rankenėlę ir patraukite ją aukštyn.

2 veiksmas: pasukite pagal laikrodžio rodyklę, kad padidintumėte slėgį.

3 veiksmas: nuspauskite rankenėlę žemyn, kad užfiksuotumėte po reguliavimo.

Pastaba: prijungdami atkreipkite dėmesį į rodyklę, rodančią oro srauto kryptį. Atvirkštinė įleidimo jungtis gali sukelti oro nuotėkį.

DUK:

Ką reiškia GR?

GR reiškia GR serijos oro reguliatorių.

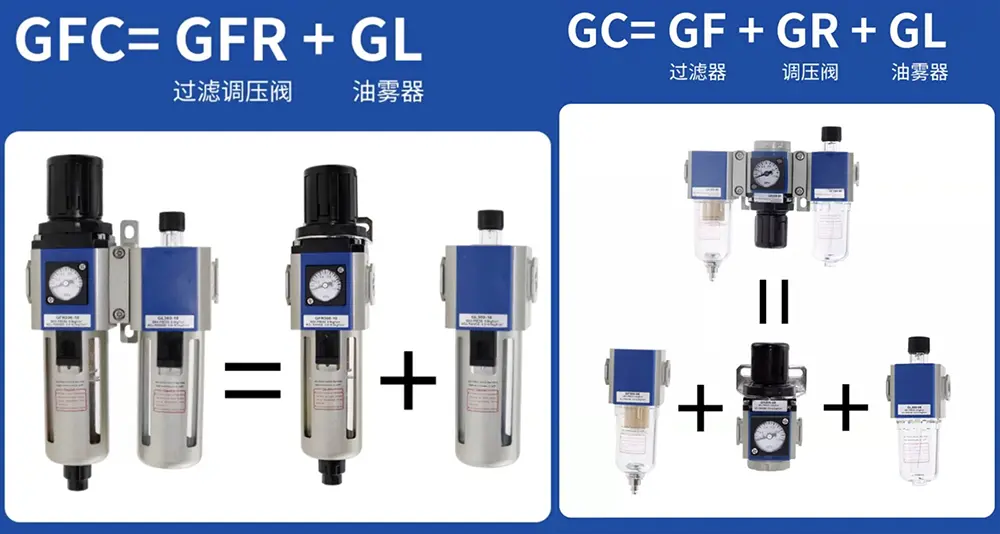

Ką reiškia GFC?

GFC=GFR+GL (filtro reguliatorius + tepalas)

Ką reiškia GC?

GC=GF+GR+GL (filtras + pneumatinis reguliatorius + tepalas)
