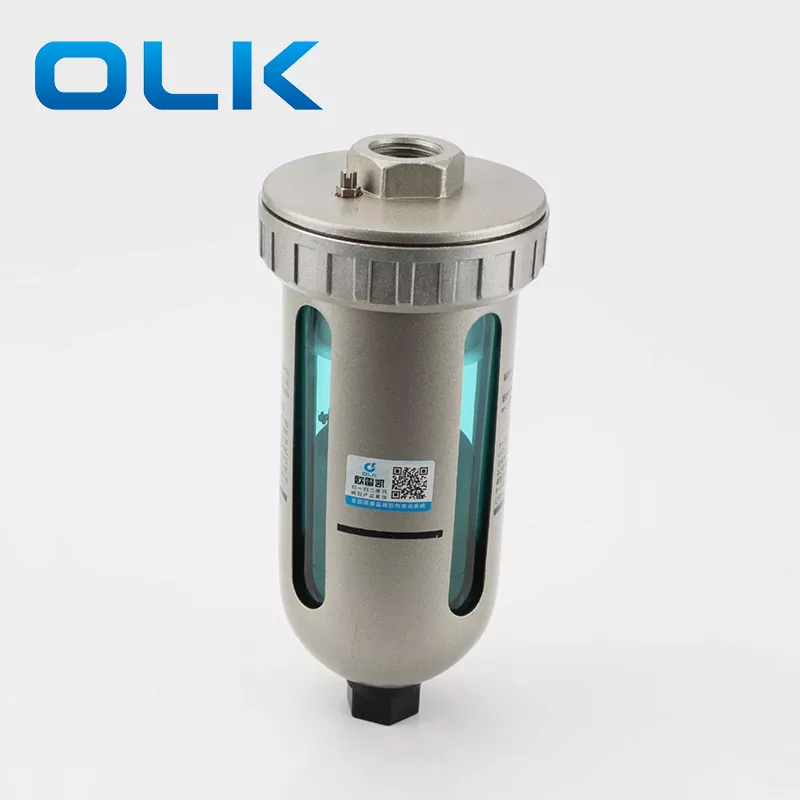

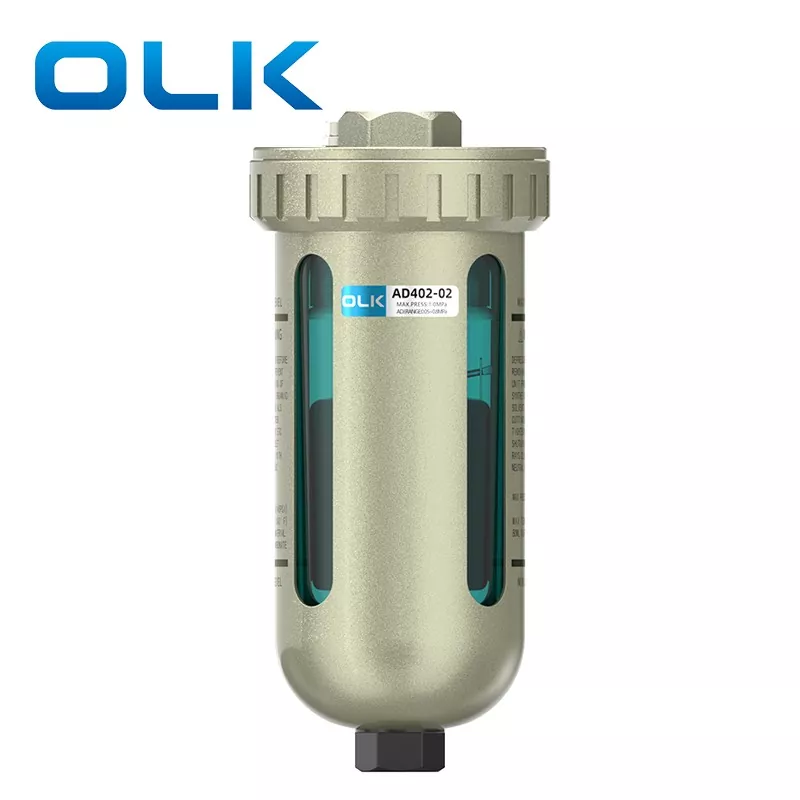

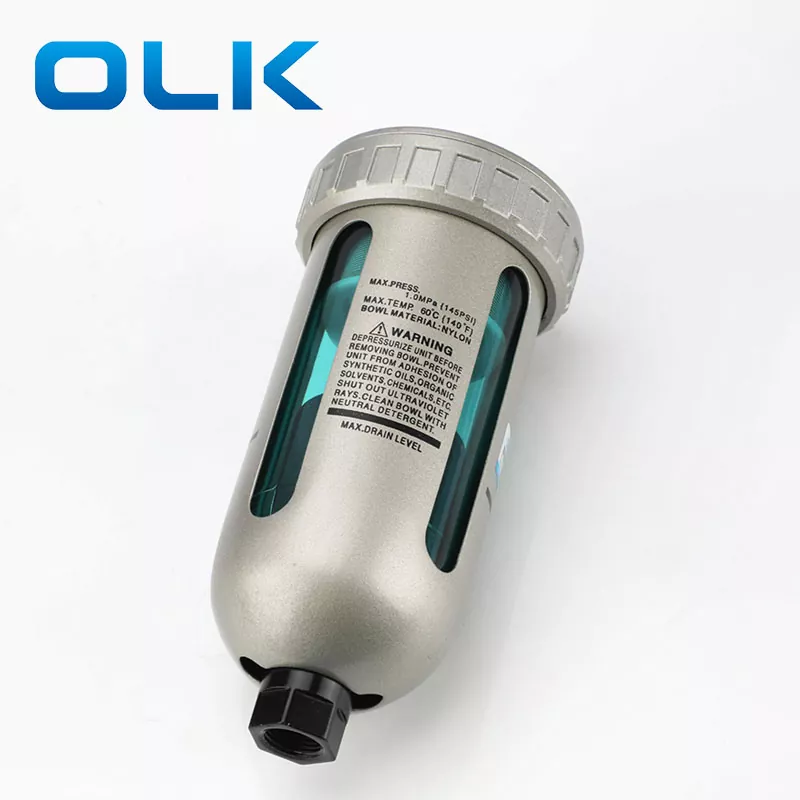

OLKAD402 automatinis išleidimo vožtuvas Automatiškai ir patikimai išleidžia drenažą, nereikalaujant rankinio valdymo. Atsparus dulkėms ir korozijai, užtikrina ilgalaikį veikimą, su patvariu dubens apsauga, kaip standartinė komplektacija. Sukurta efektyviam, patikimam!
1. Nėra slėgio dubenyje:
Kai nėra vidinio slėgio, plūdė nukrenta dėl savo svorio, užsandarindama kameros angą. Stūmoklis stumiamas žemyn spyruokle, o drenažas per pailgą angą teka į korpusą, kur jis išleidžiamas.
2. Dubeniui taikomas slėgis:
Kai vidinis slėgis viršija 1 MPa, jis įveikia spyruoklės jėgą, pakeldamas stūmoklį, kol jis sandariai prisilies prie sandarinimo žiedo. Tai izoliuoja dubens vidų nuo išorės.
3. Drenažo kaupimasis:
Kai drenažas kaupiasi, plūdė pakyla, atidarydama kameros angą ir leisdama patekti slėgiui. Šis slėgis kartu su spyruoklės jėga stumia stūmoklį žemyn, išleidžiant drenažą per išleidimo kreiptuvą.
1: Montuodami drenažo vamzdžius naudokite vamzdžius, kurių vidinis skersmuo didesnis nei 10 milimetrų, o ilgis ne didesnis kaip 5 metrai. Nelenkite vamzdžių į viršų.
2. Kompresoriaus galia turi būti didesnė nei 3,7 kW
|
NE. |
VARDAS |
MEDŽIAGA |
MODELIS |
|
1 |
Pagrindinis korpusas |
Aliuminio liejimas |
|
|
2 |
O formos žiedas |
NBR |
JIS B2401P-8 |
|
3 |
O formos žiedas |
NBR |
113136 |
|
4 |
Marlė |
SUS |
20062 |
|
MODELIS |
AD402 |
AD400-04 |
|
Slėgio įrodymas |
1,5 MPa (15,2 kgf/cm²) |
|
|
maks.darbinis slėgis |
1,0 MPa (10,2 kgf/cm²) |
|
|
darbinis slėgis |
0,15–1,0 MPa (1,5–10,2 kgf/cm²) |
0,3–1,0 MPa (3–10,2 kgf/cm²) |
|
aplinkos ir skysčio temperatūra |
5-60 ℃ |
|
|
uosto dydis |
G1/2 |
G1/2 |
|
Drenažo išleidimo angos dydis |
G3/8 |
G1/2 |
|
Svoris (kg) |
0.62 |
0.91 |
