Xq greitas išmetimo vožtuvas

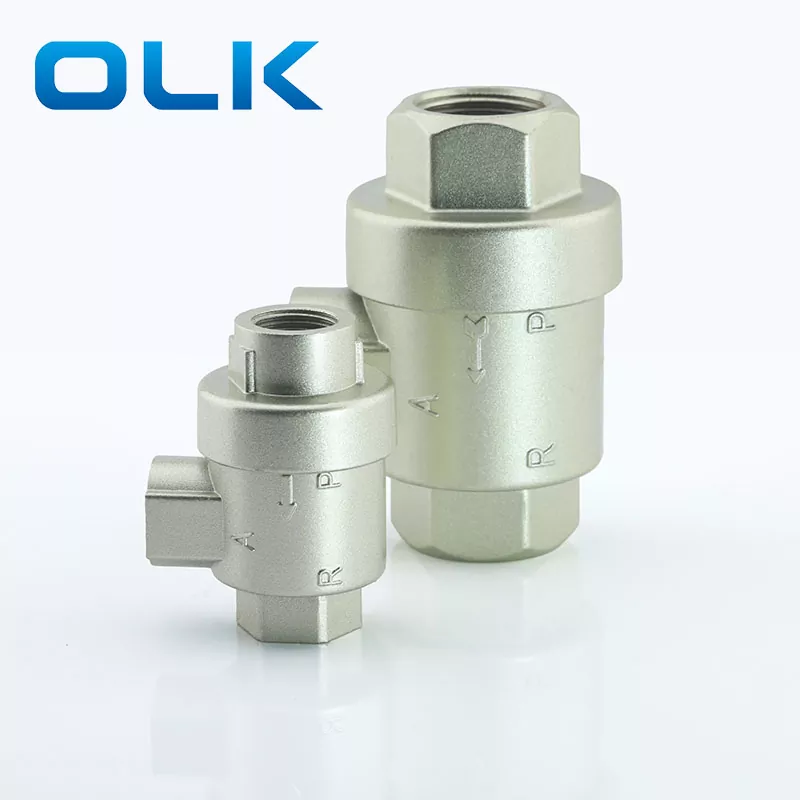

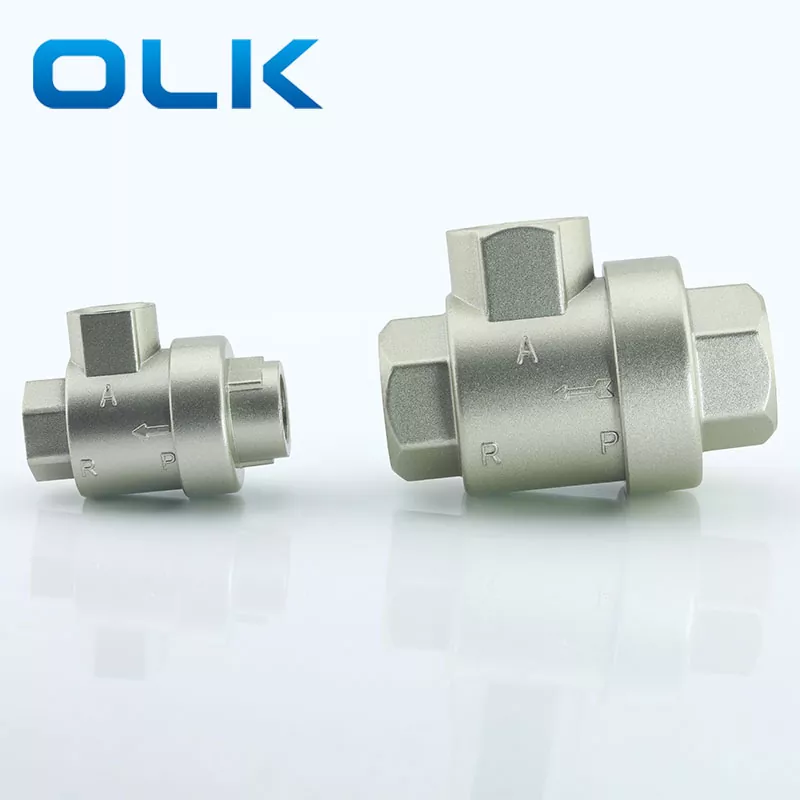

„OLK XQ“ greito išmetimo vožtuvas yra vožtuvas, kuris automatiškai ištraukia slėgines dujas iš išleidimo angos, kai įleidimo angos slėgis sumažėja iki tam tikros vertės. Kai įleidimo angoje yra oro slėgis, vožtuvo šerdis (vienpusis sandariklio žiedas arba diafragma) yra atidaromas, uždarant išmetimo prievadą ir išvestis iš išleidimo angos. Ištuštinus įleidimo angą, išleidimo angos slėgis stumia vožtuvo šerdį, kad užklijuotų įleidimo angą, o išleidimo angos dujos greitai išmeta per išmetimo angą. „XQ“ greito išmetimo vožtuvas siūlo penkias jungties dydžio parinktis: M5, G1/8, G1/4, G3/8 ir G1/2.

„XQ“ greito išmetimo vožtuvo taikymo ir atsargumo priemonės:

XQ greitas išmetimo vožtuvas naudojamas tais atvejais, kai pneumatiniams komponentams ir įtaisams reikia greitai išmesti. Jei jis sumontuotas tarp cilindro ir kryptinio vožtuvo, cilindras išmetimas tiesiai per XQ greito išmetimo vožtuvą, o ne kryptinį vožtuvą, žymiai padidindamas cilindro judėjimo greitį. Šis poveikis ypač pastebimas, kai vamzdynas tarp cilindro ir vožtuvo yra ilgas. Jei kryptinis vožtuvo išmetimo prievadas yra didelis, o jungiamasis vamzdis tarp cilindro ir vožtuvo yra trumpas, nereikalingas greito išmetimo vožtuvo montavimas.

Norint pasiekti greitą išmetimą, greito išmetimo vožtuvo įleidimo angos slėgis turi būti greitai ištuštinamas, todėl išmetimo praėjimas prie įleidimo angos (tarp kryptinio vožtuvo ir greito išmetimo vožtuvo) turi būti netrukdomas.

Įsitikinkite, kad cilindras turi pakankamą pagalvėlės talpą, kai naudojate XQ greitą išmetimo vožtuvą.

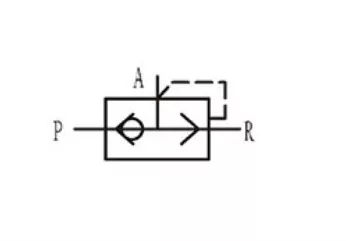

Xq greito paleidimo vožtuvo simbolis

Xq greito išmetimo vožtuvo bendrieji parametrai
